Сопло для трубчатої обертальної печі

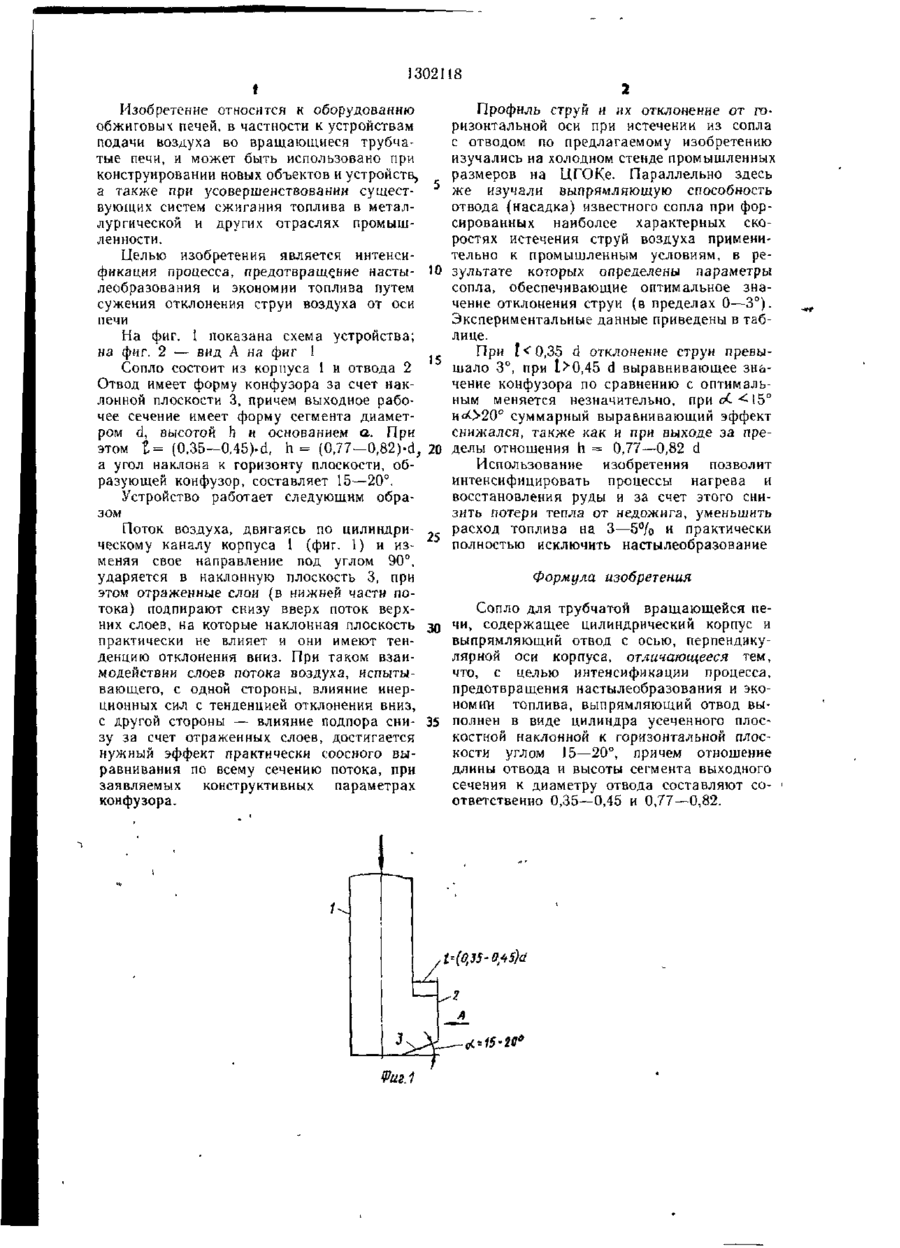

Изобретение относится к устройствам подачи возяча во вращающиеся трубчатые печи и можот быть использовано в системах сжигания топлива в металлургической и друїих отраслях промышленности Цель изоб ретения — интенсификация процесса предотвращения наетылеобра^ования и экономии топлива путем сужения отклонения струи воздуха от оси печи Сопло состоит из корпуса 1 и отвода 2 Отвод имеет форму конфузора за счет наклона плоскости 3, а выходное сечение отвода имеет форму сегмента диаметром d, высотой h и основанием О-. При этом I = (0,35 0,45)* xd, h =• (0,77 0,82) d, а уюл наклонл к горизонту плоскости, образующей конфузор, составляет 15 20° , Сужение отклонения струи воздуха и улучшение за счет этого технико экономических и эксплуатационных показателей достигается оптимизацией па раметров сопла 2 ил , 1 табл .. Вид А (й ч \ h=(O,17'Ot8?)d 1 1 а Фи г? і с СО О f 1302118 Изобретение относится к оборудованию обжиговых печей, в частности к устройствам подачи воздуха во вращающиеся трубчатые печи, и может быть использовано при конструировании новых объектов и устройств, а также при усовершенствовании существующих систем сжигания топлива в металлургической и других отраслях промышленности. Целью изобретения является интенсификация процесса, предотвращение настылеобразования и экономии топлива путем сужения отклонения струи воздуха от оси печи На фиг. 1 показана схема устройства; на фиг. 2 — вид А на фиг 1 Сопло состоит из корпуса 1 и отвода 2 Отвод имеет форму конфузора за счет наклонной плоскости 3, причем выходное рабочее сечение имеет форму сегмента диаметром d, высотой h и основанием а. При этом t = (0,35—0,45).d( h = (0,77—0,82)-d, a угол наклона к горизонту плоскости, образующей конфузор, составляет 15—20°. Устройство работает следующим образом Поток воздуха, двигаясь по цилиндрическому каналу корпуса 1 (фиг. 1) и изменяя свое направление под углом 90°, ударяется в наклонную плоскость 3, при этом отраженные слои (в нижней части потока) подпирают снизу вверх поток верхних слоев, на которые наклонная плоскость практически не влияет и они имеют тенденцию отклонения вниз. При таком взаимодействии слоев потока воздуха, испытывающего, с одной стороны, влияние инерционных си-л с тенденцией отклонения вниз, с другой стороны — влияние подпора снизу за счет отраженных слоев, достигается нужный эффект практически соосного выравнивания по всему сечению потока, при заявляемых конструктивных параметрах конфузора. '0 15 20 25 Профиль струн и их отклонение от горизонтальной оси при истечении из сопла с отводом по предлагаемому изобретению изучались на холодном стенде промышленных размеров на ЦГОКе. Параллельно здесь же изучали выпрямляющую способность отвода (насадка) известного сопла при форсированных наиболее характерных скоростях истечения струй воздуха применительно к промышленным условиям, в результате которых определены параметры сопла, обеспечивающие оптимальное значение отклонения струи (в пределах 0—3°). Экспериментальные данные приведены в таблице. При £ 0,45 d выравнивающее значение конфузора по сравнению с оптимальным меняется незначительно, прис^-^іб 0 иоО-200 суммарный выравнивающий эффект снижался, также как и при выходе за пределы отношения h = 0,77—0,82 d Использование изобретения позволит интенсифицировать процессы нагрева и восстановления руды и за счет этого снизить потерн тепла от недожига, уменьшить расход топлива на 3—5% и практически полностью исключить настылеобразование Формула изобретения Сопло для трубчатой вращающейся пецилиндрический корпус и выпрямляющий отвод с осью, перпендикулярной оси корпуса, отличающееся тем, что, с целью интенсификации процесса, предотвращения настылеобразования и экономик топлива, выпрямляющий отвод вы35 полнен в виде цилиндра усеченного плоскостной наклонной к горизонтальной плоскости углом 15—20°, причем отношение длины отвода и высоты сегмента выходного сечения к диаметру отвода составляют соответственно 0,35—0,45 и 0,77—0,82. 30 чи, содержащее Предлагаемое сопло Известное сопло Опыт 1 Внутренний диаметр насадка, d мм 2 Длина насадка, £, мм 1 Отклонение струи, град. Опыт d При скорости истечения струн 20 м/с 3 5 При скорости истечения струи 40 м/с Внутренний диаметр насадка, d, мм Длина насадка, £, мм t d Отклонение струи при уклоне плоскости, образующей конфузор, равном 15 град (град) При скорости истечения струи 20 м/с 6 7 8 9 10 11 При скорости истечения струи 40 м/с 12 Отклонение струи при уклоне плоскости, образующей конфузор, равном 20 град. При скорости истечения струи 20 м/с 13 При скорости истечения струи 40 м/с 14 О to 1 100 50 0,5 -6, 5 5 5 100 35 0,35 -3 -2 ,9 -1,5 + 1,0 2 150 75 0,5 -5,5 -6, 0 6 150 52,0 0,35 -2,9 -1 ,5 -1,5 -2,0 3 205 102 0,5 -6, 5 -9, 3 •у 205 72 0,35 -2,8 -2 ,6 -1,0 -1,5 4 250 125 0,5 -8, о -10 ,5 8 250 88,0 0,35 -2,8 -2 ,8 "1,5 -1,00 9 100 45 0,45 -2,0 +0 ,5 -0,5 + 1,5 10 150 68 0,45 -2,5 -1 , о +2,0 -1,0 11 205 92 0,45 -0,5 -0 ,5 + 1,5 +2,5 12 250 113,0 0,45 -0,5 +0 ,5 + 1,0 +2,0 П р и м е ч а н и е . Приведенные результаты опытов 5-12 соответствуют h : d = 0,8 (h - высота сегмента, d - диаметр). Характер отклонения струи обозначен знаками минус и плюс, при этом знак минус означает отклонение а плюс - отклонение вверх. вниз, 1302)18 Составитель А Ашихин Редакторе Патрушева Техред И Вереї. Корректор М Самборская Заказ 946/40 П Тираж 544 ВНИИПИ Государственного комитета СССР по детым изобретений и открытии 113035, Москва Ж —35 Раушская наб д 4/5 Производственно полиграфическое предприятие г Ужгород ул Проектная 4
