Розвантажувальне решето барабанного млина самодрібнення

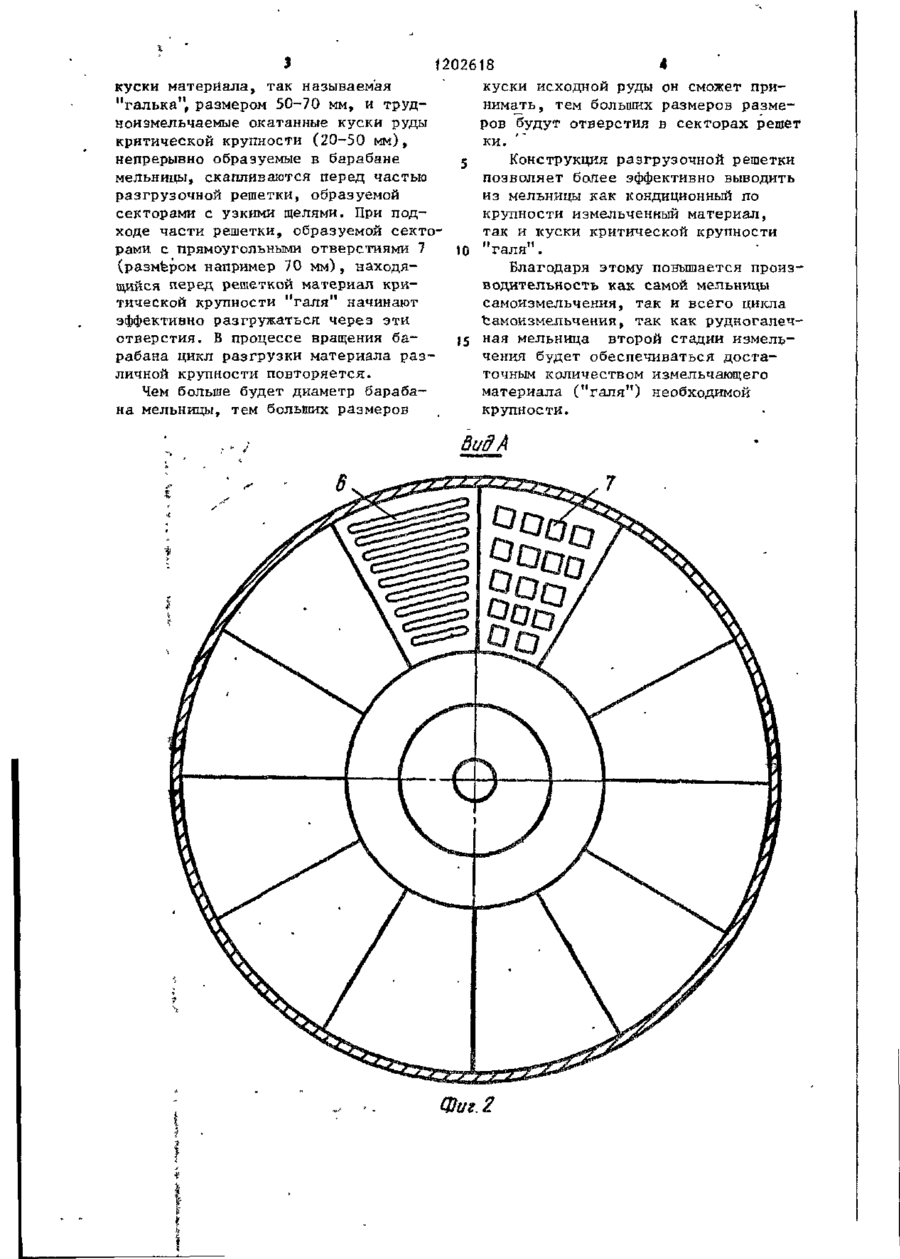

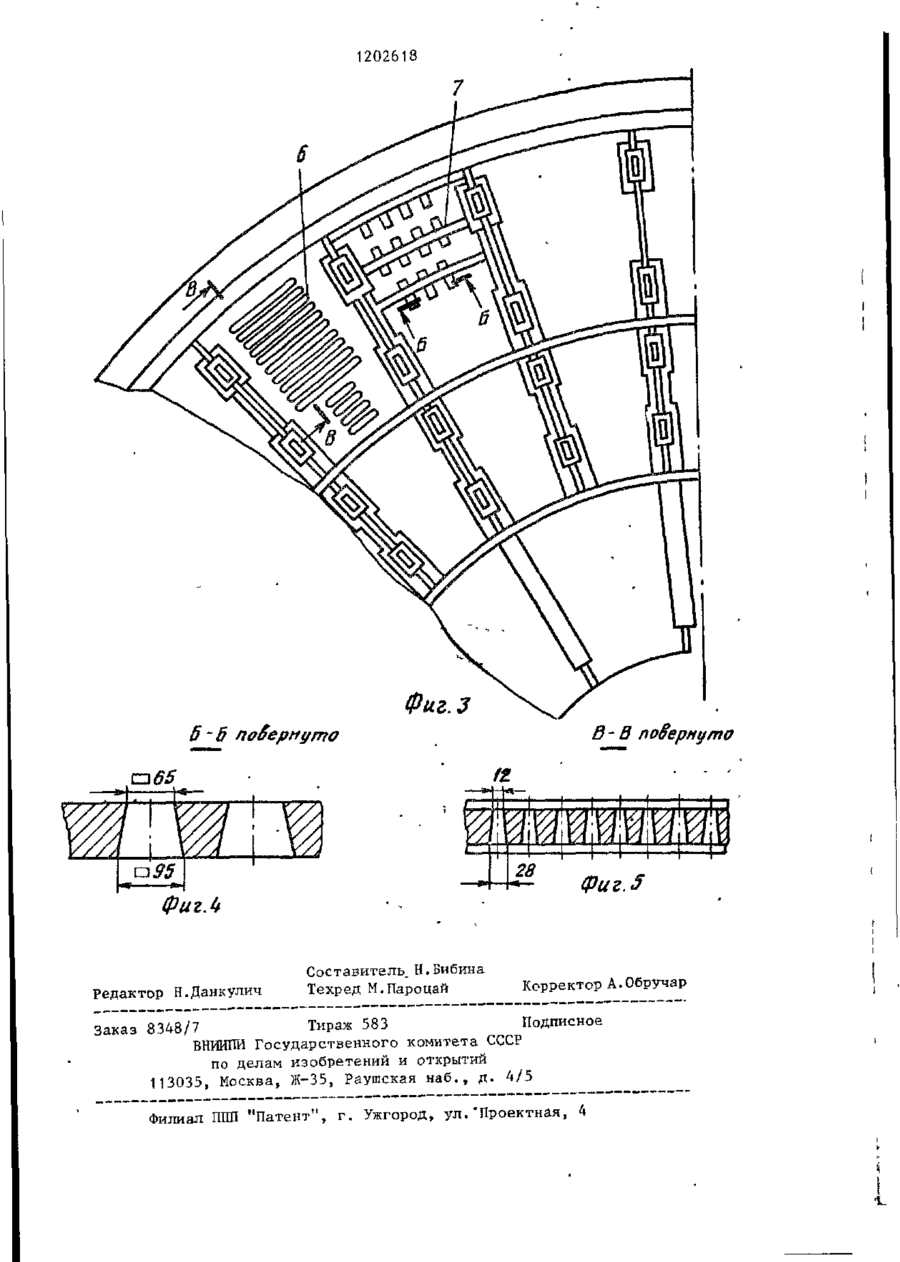

1. РАЗГРУЗОЧНАЯ РЕШЕТКА БА'РАБАННОЙ МЕЛЬНИЦЫ САМОИЗМЕЛЬЧЕНИЯ,, состоящая из отдельных секторов с отверстиями для классификации продуктов измельчения, о т л и ч а ю щ а я с я тем, что, с целью повышения эффективности и производительности работы за счет дифференциального вывода из нее измельченных продуктов различной крупности, сектора решетки выполнены с отверстиями двух типов, один из которых - щелевидный, причем соотношение площадей живого сечения секторов с щелевидными и другими типами отверстий находится в Q пределах от 1:1 до 3:1 соответственно. 9 О5 • Фих 1 1202618 2. Решетка по п . 1 , о т л и ч а ю 3. Решетка по пп. 1 и 2, о т л и щ а я -с я тем, что другой тип отч а ю щ а я с я тем, что другой тип верстий выполнен прямоугольной форотверстий выполнен овальной формы, мы, площадь которого определяют из а площадь овальных отверстий равна площади прямоугольных отверстий. выражения 4. Решетка по п . 1 , о т л и ч а ю S = (K,D| мм2 щ а я-с я тем, что площадь другого где S - площадь прямоугольного типа отверстия определяют из выражения 2 2 отверстия решетки, мм ; -4 d Dg- - диаметр барабана мельницы, 10 * s= d | ~ поперечный размер максималь , ных кусков руды, подаваемых в мельницу, мм; К. = 10~ - коэффициент диаметра г барабана мельницы, 1/мм ; К2 = 5>10" - коэффициент крупнос ти исходной руды, 1/мм2; К., - знакопеременный коэффициент измельчаемости руды, равный +1 для легкоизмельченных руд и -1 для трудноизмельченных руд. Изобретение относится к области измельчительного оборудования, а именно, к конструкции разгрузочных решеток мельниц самоизмельчения, и может быть использовано на обогатительных фабриках цветной и черной металлургии при подготовке руды к обогатительному переделу. Цель изобретения - повышение эффективности и производительности работы за счет дифференцированного вывода измельченных продуктов различной крупности. На фиг. 1 показан барабан мельницы с конструкцией разгрузочной решетки, продольное сечение,' на фиг. 2 - вид А на фиг. 1 (при соотношении количества секторов с щелевидными и квадратными отверстиями, равном 1:1)? на фиг. 3 - часть разгрузочной решетки^пример констуктивного исполнения применительно к мельнице самоизмельчения ШС-30-30А с диаметром барабана, равным 9 м и размерами кусков исходной руды, подаваемой в барабан 600 мм; на фиг. 4 - сечение Б-Б на фиг. 3 (сектор разгрузочной решетки с квадрат "41,6666 где К. - крепость руды по шкале проф. Протодьяконова, отн.ед.; - площадь круга, в который вписано отверстие другого типа, мм 2 ; - диаметр барабана мельницы , мм І ' - поперечный размер максимальных кусков руды, подаваемых в мельницу, мм. ными отверстиями); на фиг. 5 - сече-* ние В-В на фиг. 3 (сектор решетки со щелевидными отверстиями). Продольное сечение барабана мельницы (фиг.О содержит барабан 1 мельницы, разгрузочную решетку 2, разгрузочный элеватор 3, разгрузочный конус 4, разгрузочную втулку 5. Разгрузочная решетка (фиг.2 и 3) состоит из секторов со щелевидными отверстиями 6 и секторов с прямоугольными отверстиями 7. Соотношение площадей секторов со щелевидными и прямоугольными отверстиями находится в пределах от 1:1 (фиг.2) до 3:1 (фиг.З). Разгрузочная решетка работает еле* дующим образом. При вращении барабана I мельницы 20 н погружении в пульпу секторов с узкими щелевидными отверстиями 6 через них проходит только мелкий материал, размер кусков которого не превышает ширины щелей решетки (например, при ширине щелей, равной 10 мм, через них проходит материал с куском не более 10 мм в поперечнике). В то же время более крупные 1202618 куски материала, так называемая куски исходной руды он сможет при"галька", размером 50-70 мм, и труднимать, тем больших размеров разменонзмельчаемые окатанные куски руды ров будут отверстия в секторах решет критической крупности (20-50 м м ) , ки. непрерывно образуемые в барабане 5 Конструкция разгрузочной решетки мельницы, скапливаются перед частью позволяет более эффективно выводить разгрузочной решетки, образуемой из мельницы как кондиционный по секторами с узкими щелями. При подкрупности измельченный материал, ходе части решетки, образуемой сектотак и куски критической крупности рами с прямоугольными отверстиями 7 10 "галя". (размером например 70 м м ) , находяБлагодаря этому повышается произщийся перед решеткой материал криводительность как самой мельницы тической крупности "галя" начинают самоизмельчения, так и всего цикла эффективно разгружаться через эти самоизмельчения, так как рудногалечотверстия. В процессе вращения ба15 ная мельница второй стадии измельрабана цикл разгрузки материала разчения будет обеспечиваться досталичной крупности повторяется. точным количеством измельчающего Чем больше будет диаметр барабаматериала ("галя") необходимой на мельницы, тем больших размеров крупности. ВидА 1202618 7 Фиг. 3 В- В поІернуто 5*5 noSeptiymo tz ттмт 28 фиг Л Редактор Н.Данкулич Составитель Н.Бибина Техред М.Пароцай ^ Фиг. 5 Корректор^бручар Заказ 8348/7 Тираж 583 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул.'Проектная, 4
