Пристрій для спряження еом з периферійними пристроями

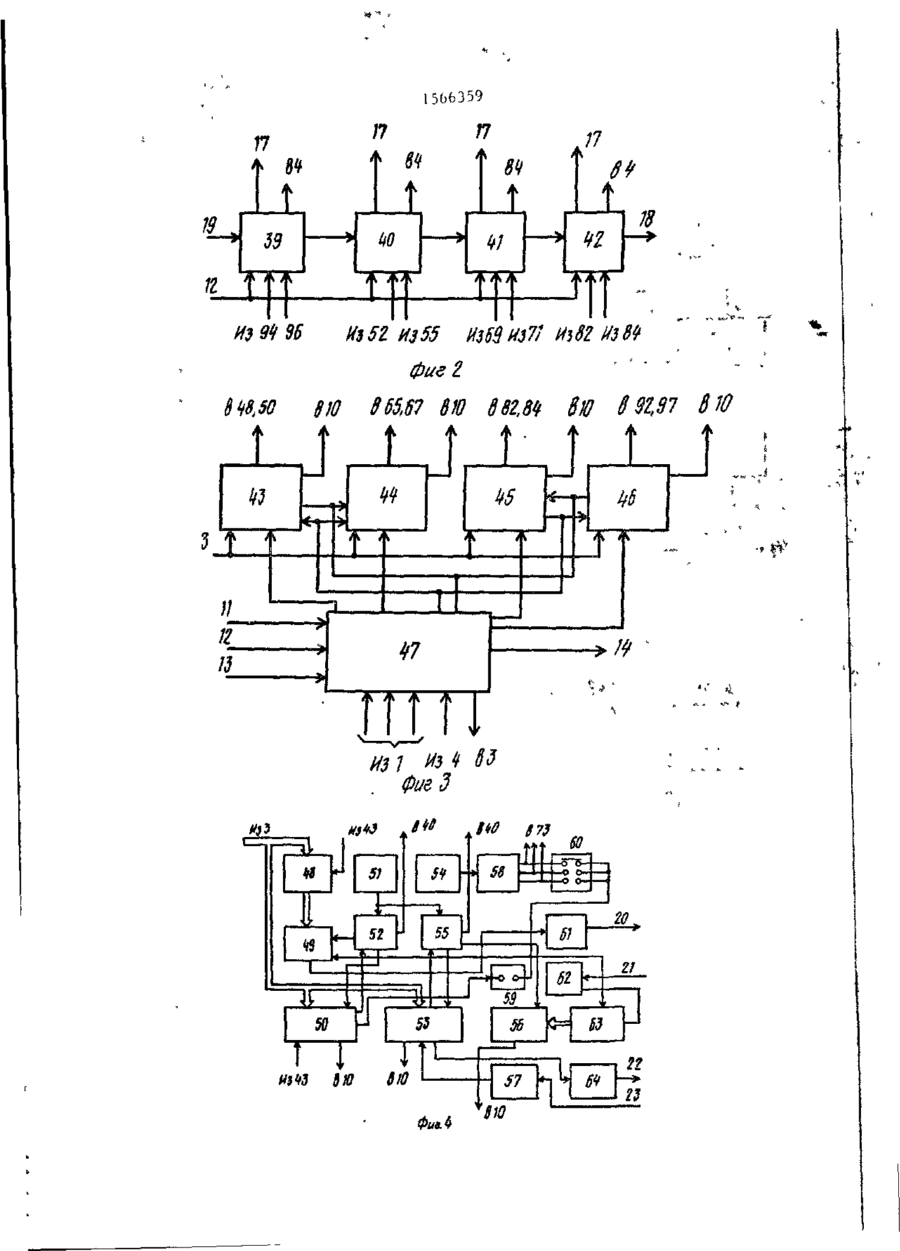

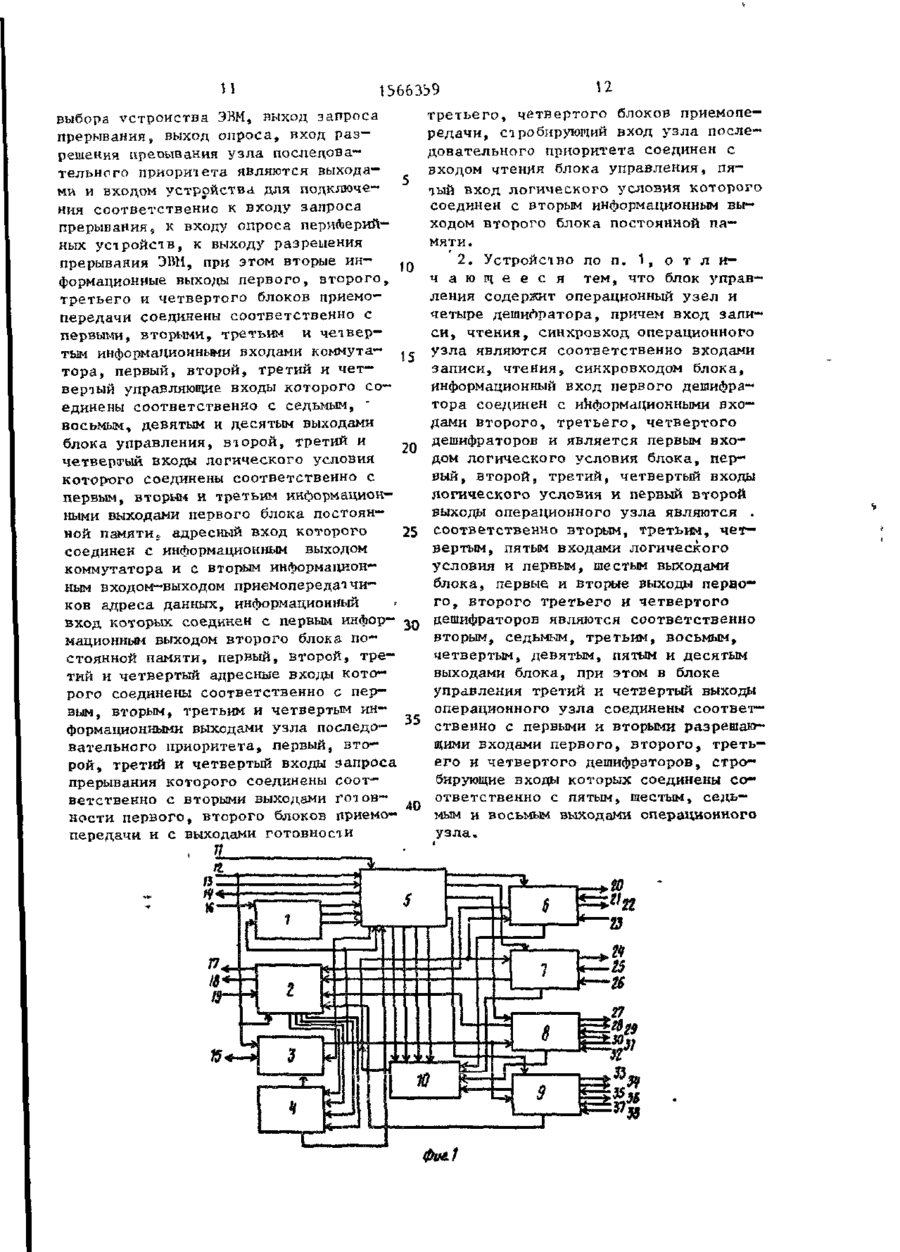

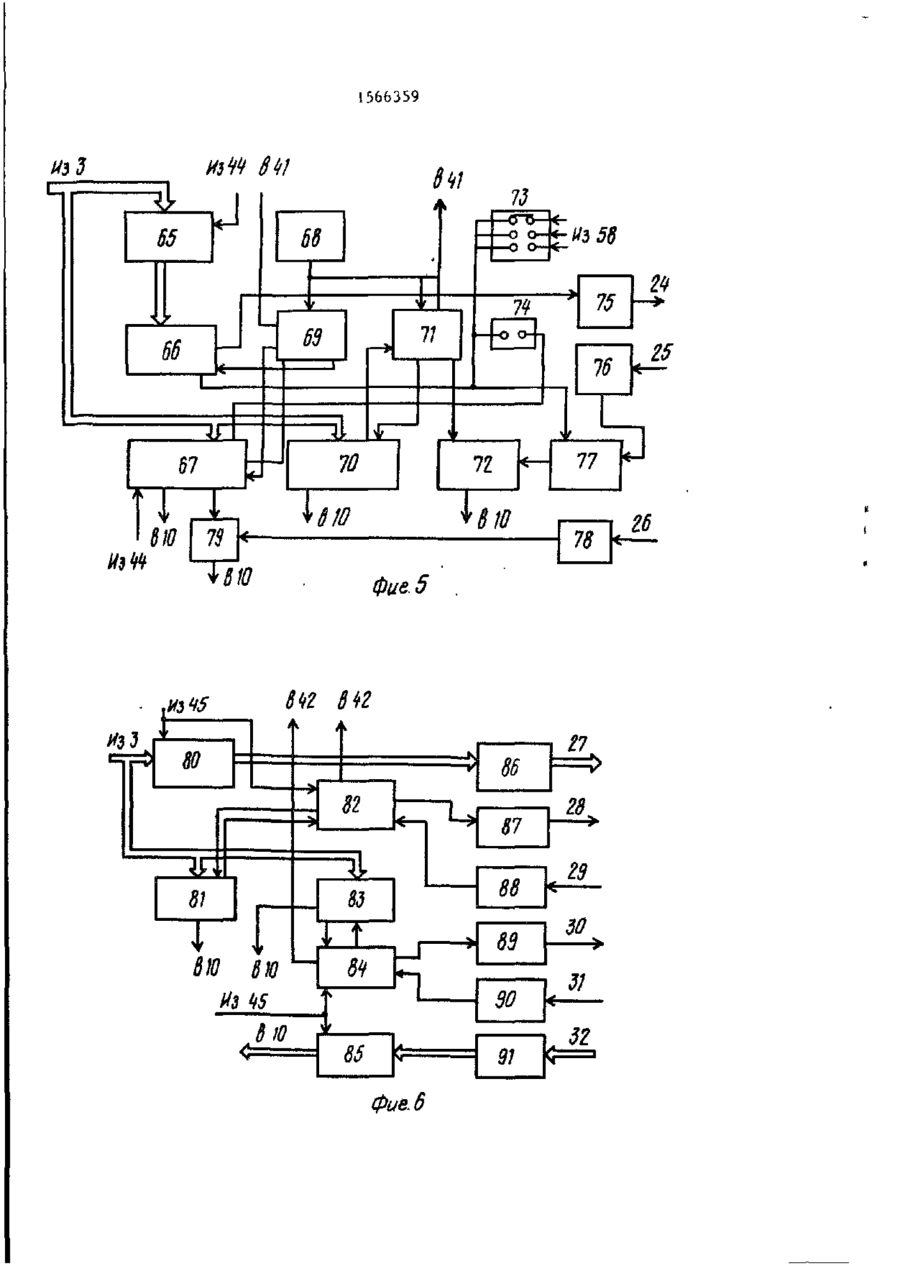

союз СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЄСПУ5ЛИН £\ (51)5 Ц Ob I- 1 3 / U ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР С" £$ Г Т f" LJIА О ! P f С I fiZlir IJl К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ і (21) 4459015/24-24 U 2 ) 12.07.8В (Аб) 23.05.90. К Ю Л . № 19 (71) Киевское производственное объединение "Электронмаы" им. В.И.Ленина (72) С.А.Аптекарь и Б.П.Нефедченко (53) 681.325(088.Н) (56) Авторское свидетельство СССР N 1190384, кл. G Ob F 13/00, 1985. " Комплекс управляющий вычислительный СМ1420. Техническое описание. ~Ч. 3, 1.320.018 Т02. Изобретение относится к вычислительной технике и может быть использовано при построении вычислительных комплексов на основе магистрального параллельного интерфейса для подключения к ЭВМ периферийных устройств. Целью изобретения является сокращение аппаратурных затрат. На фиг. 1 представлена структурная схема устройства; на Лиг. I - узел последовательного приоритета; на фиг. 3 - блок управления; на Лиг. 4 структурная схема первого Ьлока при— емопередачи; на фиг, 5 - структурная схема второго блока приемопередачи; на фиг. 6 — структурная схема третьего блока приемоиередачи; на Лиг, 7 — структурная схема четвертого блока приемопередачи; на Фиг. Й - схемная реализация регистров управления; на фиг. 9 - временная диаграмма чтения; (54) УСТРОЙСТВО ДОГ СОПРЯЖЕНИЯ С 1 Ш Р И Ф Ш Ш Н Н М И УСТРОЙСТВАМИ (Ь7) Изобретение относится к вычислительной технике и может быть использовано при построении вычислительных комплексов на основе магистрального параллельного интерфейса для подключения к ЗИП периферийных устройств. Целью изобретения являет ся сокращение аппаратурных затрат. Устройство содержит блок управления, два блока постоянной памяти, приемопередатчики адреса данных, коммутатор, четыре блока приемопередачи. 1 з.п. ф-лы, 15 ил. на фиг. 10 - временная диаграмма записи; на фиг, 11 - временная диаграмма вывода данных через первый блок приемопередачи; на Лиг. 12 - временная диаграмма ввода данных через первый блок приемопередачи; нд Лиг. 13 временная диаграмма вывода данных через третий блок приемопередачи; на фиг. 14 — временная диаграмма ввода , данных через третий блок приемопереда чи; на Фиг. 15 временная диаграмма обслуживания запроса на прерывание. Устройство содержит (Лиг. 1) первый блок 1 постоянной памяти, узел 2 последовательного приорич ета, приемопередатчики 3 адреса данных, второй блок 4 постоянной памяти,, блок 5 управления, первый 6, второй 7, третий 8 и четвертый 9 блоки приемопередачи, коммутатору 0^_вхады.-Л1~выхад*| 11 - 38. 156b3b9 Узел 2 последовательного приоритета содержит (фиг. 2) четыре элемента 39 - kl обслуживания прерывания (например, ИМС К559 НН1). Нриемопередатчики 3 могут быть выполнены на ИМС КМ559 1Ш8, Блок 5 управления содержит (фиг. 3) четыре дешифратора 43 - 46 (например, ИМС К155 ИД4) и операционный узел 47 (например, ИМС К559 ВТ1). JQ Блок 6 приемопередачи содержит (фиг. 4) регистр 48 данных вывода (например, ID 1С КР 581 ВА1А), сдвигающий регистр 49 (например, ИМС КР581 ВА1А), регистр 50 команд и состояний вывода j (например, ИМС К555 ТМ9), регистр 51 задания параметров обмена (например, коммутационная колодка), регистр 52 управления выводом (например, ИМС 581 ВА1А), регистр 53 команд и состояний 20 ввода (например, ИМС К555 ТМ9), генератор" 54 (импульсов), регистр 55 управления вводом (например, ИМС КР 581 ВА1А), регистр 56 данных ввода (например, ИМС К1102 31111), приемники 57 25 сигналов управления, счетчик-делитель 58 (например, ИМС К555 ИК+9), коммутаторы 59 и 60, передатчик 61 данных (например, ИМС К1 102 AII15), приемник 62 данных (например,ШС К1 12 ЛП1) ,сдви- к« гающий регистр 63 (например,ИМСКР581 ВА1А) и передатчики 64 сигналов управ.ления (например, ИМС К112 All 15). Блок 7 приемопередачи (фиг. 5) содержит регистр 65 данных вывода (на— ^ пример, ИМС КР581 ВАТА), сдвигающий регистр Ьб (например, Ш С КР581 ВА1А) , регистр 67 команд и состояний вывода (например, ИМС К155 ТМ8), регистр 68 задания параметров обмена (например, . _ коммутационная колодка), регистр 69 управлення выводом (например, КРИМС КР581 ВА1Л), регистр 70 команд и сое— .тонкий внода (например, ИМС К555ТМ 9) , регистр 71 управления вводом (например, ИМС КР581 ВА1А), регистр 72 дан- 45 ных ввода (например, Ш С КР581 ВА1А), коммутаторы 73 и 74, передатчик 75 данных (например, ИМС К1102 АП15), приемник 76 данных (например, ИМС К1102 АП15)* СП сдвигающий регистр 77 (например, ИМС КР581 ВА1А), приемник 78 сигнала готовности (например, ИМС К112 ЛП1) и элемент И 79 (например, К555 JDI1). Блок 8 приемопередачи содержит (фиг. 6) регистр Ж) данных вывода (на;*5 пример, Ш С К555 ИР23), регистр 81 команд и состояний вывода (например Ш С К155 ТМ2) , регистр 82 управления выводом, регистр 83 команд и состояний ввода (например, Ш С К555 ТІ 12) , регистр 84 управления вводом, регистр 85 данных ввода (например, ИМС KS55 ИР23), передатчики 86 данных (например, ИМС К155 JIH5) , передатчик 87 сигнала строба (например, ИМС К1Ь5 Л І И ) , приемник 88 сигнала запроса (например, ИМС К555 АІІЗ) , передатчик 89 сигнала запроса (например, ИМС К155 JI1I1), приемник 90 сигнала строба (например, ИМС К555 АПЗ) и приемники 91 данных (например, Ш С КЬ55 АІІЗ). Блок 9 приемопередачи содержит (фиг. 7) регистр 92 данных вывода (например, Ш С ІС555 ИР23), регистр 93 команд и состояний вывода (например, ИМС КЬ55 М 2 ) , регистр 94 управления выводом, регистр 95 команд и состояний ввода (например, ИМС К155 ТМ2), регистр 96 управления вводом, приемники 97 данных (например, ИМС К555 • АІІЗ), передатчики 98 данных (например, ИМС К155 JIH5), передатчик 99 сигнала строба (например, ИМС К155 JIH1), приемник 100 сигнала запроса (например, ИМС К155 АІП), передатчик 101 сигнала запроса (например, ИМС К155 ЛН1) и приемник 102 сигнала строба (например, ИМС К Ы о АІІЗ). Регистр 82 управления виводом содержит (фиг. 8) триггер 103 готовности и элементы И 104 - 106. Регистр 84 управления вводом содержит триггер 107 и элементы И 108 и 109. Коммутатор 10 может быть реализован на ИМС с тремя состояниями типа К555 АІІ5. Устройство содержит следующим образом. Обмен информацией между ЭВМ и периферийными устройствами происходит .под управлением программы. Каждый блок 6,7,8 или 9 подключен к ЭВМ через узлы 2 - 5 , а к периферийным устройствам — через соответствующий канал передачи данных и содержит программно-доступные регистры: регистры команд и состояний 50 и 53, 67 и 70, 81 и 83, 93 и 95, регистры данных 48 и 56, 65 и 72, 80 и 85, 92, Обращение к регистрам устройства реализуется выполнением операций чтения или записи. При чтении регистра (фиг. 1 и 8) ЭВМ выдает сигнал "Выбор устройства" на вход 16«и помещает на информационный вход-выход 15 адрес регистра, старшая часть которо 1566359' В узле 47 блока 5 активизируется один го определяет блок приемопередачи, а из дешифраторов 43 - 46. На одном издва младших разряда — регистр этого выходов записи дешифратора, опредеблока. На двух информационных выхоляемом кодом на адресных входах, фордах блока 1 устанавливается код номемируется сигнал записи, по переднему ра выбранного блока приемопередачи фронту которого данные с входа 15 че(00 — для блока о, 01 — для блока 7, рез приемопередатчики 3 записывают4 0 — для блока 8, 11 - для блока 9 ) , і ся в адресный регистр. Прием данных а на третьем выходе блока 1 устанавподтверждается выдачей сигнала "Отливается высокий уровень сигнала, 10 вет устройства" на выход 14 ответа. разрешающий работу блока 5. Через ЭВМ сбрасывает сигнал "Запись дан150 не ЭВМ выдает сигнал "Синхрониных" , устройство сбрасывает сигнал зация обмена" на выход 13, по перед"Ответ устройства". Завершается за-" нему фронту которого в блоке 5 в опепись в регистр снятием сигнала Синрационном узле 47 запоминается код хронизация обмена" от ЭВМ с входа 13 . номера блока приемопередачи и формисинхронизации. руется сигнал выбора соответствующего дешифратора. Через 100 не ЭВМ устаС помощью операций записи и чтения навливает на входе 12 сигнал "Чтение регистров команд и состояний устроит данных". В блоке 5 в соответствии с 20 ство подготавливается к обмену данномером выбранного блока, приемопере— ными, устанавливается логическая дачи активнзуется один из дешифратосвязь с периферийными устройствами ров 43 - 46, на первый управляющий (ПУ). Алгоритм непосредственно вывход которого принимается сигнал чтевода, ввода данных заключается в прония из узла 47. На адресные выходы 25 граммном опросе разрядов готовности дешифратора поступают из блока 3 два регистра команд и состояний вывода младших разряда адреса, определяющие или ввода блока приемопередачи, выодин из выходов чтения дешифратора, бранного программой, осуществляющей на котором формируется сигнал чтения обмен, и при наличии " 1 " выполнении выбранного регистра, подключающий чезаписи данных в регистр вывода или 30 рез коммутатор 10 выходы регистра к чтения данных из регистра ввода. входу приемопередатчиков 3. СодержиБлок 6 выполняет обмен данными мое регистра транслируется на информежду ЭВМ и периферийным устройством, мационный вход—выход 15. Данные соподключенным к первому последовательпровождаются сигналом "Ответ устройства" на выходе 14 ответа. ЭВМ сбра- 35 ному каналу передачи данных. Во время вывода данные преобразуются из пасывает сигнал "Чтение данных", устраллельного кода в последовательный. ройство снимает сигнал "Ответ устройБ исходном состоянии регистр 51 ства". Завершается чтение регистра (фиг.4) определяет параметры обмена: сбросом сигнала "Синхронизация обмеколичество информационных битов в на" ЭВМ с входа 13 синхронизации. 40 символе, необходимость формирования контрольного бита, количество стопоПри записи в регистр (фиг. 9) ЭВМ, вых битов. Так как регистр 48 данных как и при чтении, помещает на входпуст, то разряд готовности в региствыход 15 адрес регистра, на выход 1 6 сигнал "Выбор устройства". На инфор- 45 ре 50 содержит "і". Программно обнаружив готовность к выводу блока 6, мационных выходах блока 1 устанавлиЭВМ записывает байт данных в ревается код номера выбранного блока гистр 48. По заднему фронту сигнала приемопередачи. Через 150 не ЭВМ записи, сформированного дешифратором выдает сигнал "Синхронизация обмена" 43, данные переписываются в сдвигаюна вход 13 синхронизации, который в щий регистр 49, выход младыего разряблоке 5 используется для запоминания да которого через передатчик 61 подкода номера блока приемопередачи и ключен к каналу передачи данных. Выформирования сигнала выбора дешифрадача последовательных биток происхотора. Через 100 не ЭВМ снимает адрес дит со скоростью, задаваемой генераи выдает данные на вход-выход 15, сопровождая их сигналом "Запись дан- 55 тором 54, счетчиком 58 и коммутатором 60. Регистр 51 управляет форминых" на входе 11 записи устройства, рованием стартовых, стоповых и конткоторый поступает на второй управляюрольных битов при выдаче послідова— щий вход выбранного дешифратора. '1566359 тельного символа. От сигнала записи в регистр 48 разряд готовности в регистре 50 сбрасывается, но после переписи байта данных Р регистр 49 из регистра 48 снова устанавливается в " і " , так как регистр 48 пусі. Блок 6 готов получить очередной байт из ЭВМ для передачи в ПУ (фиг. 11). При вводе данных (фиг. 12) после- 10 довательные биты через приемник 62„ поступают в сдвигающий регистр 63, накапливаются в нем и затем переписываются в регистр 56. Одновременно устанавливается в " 1 " разряд готов15 ности в регистре 53. Регистр 55 контролирует поступающие от периферийного устройства последовательные символы по паритету на правильность формата, следит за своевременным чтением дан20 ных ЭВМ. Стробирование принимаемых данных обеспечивается сигналами с выхода счетчика 58. В связи с тем, что частота генератора устройства не синхронизирована с частотой генератора ЭВМ, при возникновении неисправностей в устройстве локализация и устранение их затруднено. С целью повышения ремонтопригодности в схему блока 6 введены коммутатор 59 и дополнительный разряд в регистре 50. Внешней коммутацией выход передатчика 61 соединяется с входом приемника 62, снимается перемычка с коммутатора 60 и устанавливается на коммутатор 59. Диагностическая программа после записи данных в регистр 48 выполняет имитацию тактовой серии путем программной установки в "Г', а затем сброса в " 0 " дополнительного разряда регистра 50. Это позволяет получить регулярную временную диаграмму работы устрой— -ства. 25 30 35 40 При организации обмена с удаленными терминалами или организации поочередной работы на вывод и ввод перед выполнением непосредственно обмена устанавливается логическая связь с ПУ. Для этого в регистре 53 уста** . 50 Навливается в "і" разряд "Подготовиться к работе". Через передатчики 64 к ПУ поступает управляющий сигнал. Ответный сигнал ''Готов к работе" принимается на вход приемников 57 и далее фиксируется в регистре 53. Носле этого выполняется обмен. Блок 7 (фиг. 5) в основном содержит схемы и регистры, аналогичные 8 имеющимся в блоке 6. Отличие в том, что в регистре 70 отсутствуют разряды управления, а также соответствующие схемы в передающем и приемном тракте, обеспечивающие поочередный режим обмена с НУ. Кроме того, для обеспечения работы с буферизиррван— ными устройствами типа "Роботрон СМ 6329.О2м" введены элемент И 79 и приемник 78. Когда в буфере ПУ остается только 10 незаполненных ячеек, снимается сигнал "Готовность" с входа 26 устройства. Нулевой уровень на выходе приемника 78 блокирует переключение элемента И 79, поэтому в ЭВМ сигнал готовности передатчика не поступает, даже если регистр 65 освободился для приема информации. По мере освобождения буфера НУ на входе приемника 78 появляется сигнал готовности, элемент И 79 разблокируется, вывод данных возобновляется. Блок 8 приемопередачи ооеспечивает подключение к ЭВМ ПУ через канале восьмиразрядной параллельной шиной данных. При появлении сигнала запроса от ПУ на входе приемника 88 (фиг.6 и 12) "" регистр 82 формирует сигнал готовности к выводу очередного байта из ЭВМ» являющийся разрядом регистра 81. Программно обнаружив готовность блока 8, ЭВМ записывает данные в регистр 80. Во время действия сигнала записи данные устанавливаются на выходе передатчиков 86. После окончания сигнала записи в регистр 80 регистр 82 формирует сигнал строба выдачи данных в ПУ. В ответ ПУ, приняв данные, снимает сигнал запроса с входа приемников 88. Регистр 82 сбрасывает сигнал строба, завершая цикл передачи байта данных в ПУ. Ввод данных из ПУ осуществляется по сигналу запроса к ПУ, формируемому регистром 84 (фиг. 13), который через передатчик 89 поступает на выход 30, ПУ помещает в ответ данные на вход приемников 91 в сопровождении строби— рующего сигнала на управляющем входе 31 устройства. Сигнал строба по переднему фронту записывает байт данных в регистр 85. Регистр 84 формирует сигнал готовности выдать очередной байт данных в ЭВМ, являющийся разря— дом регистра 83„ Программно обнару— жив готовность блока 8, ЭВМ считывает данные из регистра 85, От сигнала чтения сбрасывается сигнал готовности 1Ъ66359 10 в регистре 84 и затем сигнал запроса ных, блок управления, четыре блока к НУ на выходе 30. приемопередачи, причем вход записи, ' синхровход, первый выход и вход чтеБлок 9 (Лиг. 7) предназначен для ния блока управления являются входаорганизации межмапинной связи через ми и выходом устройства для подключеканал с 16-разрядной шиной данных. ния соответственно к выходу записи, Он содержит схемы и регистры, аналок синхровыходу, к входу подтверждегичные имеющимся в блоке 8. Отличаетния и к выходу чтения ЭВМ, первый ся отсутствием регистра данных ввода. информационный вход D-выход приемоПри чтении слова данных из блока 9 в ЭВМ с выходов приемников 97 сигналы 10 передатчиков адреса данных является входом-выходом устройства для поднепосредственно поступают в узел пеключения к информационному входу—выредатчиков 3. Алгоритм обмена и вреходу ЭВМ, первые информационные вход менные диаграммы аналогичны приведен— и выход, вход и первый выход готовным на фиг, 12 и 13. 15 ности первого блока приемопередачи Обмен данными через устройство моявляются входами и выходами устройстжет выполняться также посредством прева для подключения соответственно к рывания фоновой программы ЭВМ. Появлеинформационным выходу и входу, к выние условия готовности одного из блоходу и входу готовности первого периков приемопередачи к выводу или вводу 20 ферийного устройства, первые информаданных совместно с установленным в ционные вход и выход, вход готовнос11 "і" разрядом "Разрешение прерывания ти второго блока приемопередачи являсоответствуюцего регистра команд и ются входами и выходами устройства состояний приводит к формированию задля подключения соответственно к инпросов на прерывание, поступающих в 25 формационным выходу и входу, к выхоузел 2. Элементы 40 - 42 обслуживания ду готовности второго периферийного запросов соответственно блоков 6 - 3 устройства, первые информационные подключены к четвертому уровню запровходы и выходы, стробирующие входы- , сов, элемент 39 обслуживания запросов выходы, входы и выходы запроса треть--блока 9 — к пятому уровню. Получив заЮ его и четвертого блоков приемопередапрос на прерывание, ЭВМ выдает на чи являются входами и выходами уствход 12 устройства сигнал "Чтение данройства для подключения соответстных" (фиг. 14) и затем сигнал "Разревенно к информационным выходам и вхошение прерывания" на вход 19. Один из дам, к стробирующим выходам и входам, элементов 39 — 42 узла 2, получивший к выходам и входам запроса третьего запрос из соответствуюцего блока при— 35 и четвертого периферийных устройств, емопередачи, блокирует дальнейшее при этом входы записи-чтения первого, распространение сигнала "Разрешение второго, третьего, четвертого блоков прерывания" и помепіает на информациприемопередачи соединены соответстонный выход двухразрядный код: 01 венно с вторым, третьим, четвертым, для запроса от приемника, 11 — для 40 пятым выходами блока управления» вход запроса от передатчика. Блок 4 посточтения и шестой выход которого соедиянной памяти преобразует этот код в нены соответственно с первым и вторым восьмиразрядный вектор прерывания, управляющими входами приемопередатпередаваемый через приемопередатчики чиков адреса данных, второй информа3 и ЭВМ и содержащий адрес первой 45 ционный вход—выход которого соединен ячейки подпрограммы обслуживания прес вторыми информационными входами рывания. первого, второго, третьего, четвертого блоков щжемопередачи и с перКоммутатор 10 подключает информавым входом логического условия блока ционные выходы блоков приемопередачи 50 управления, о т л и ч а ю щ е е с я к приемопередатчикам 3. Направление тем, что, с целью сокращения аппаравыбора определяется управляющими сигтурных затрат, в него введены два налами чтения, формируемыми блоком 5. блока постоянной памяти, коммутатор, узел последовательного приоритета, Ф о р м у л а и з о б р е т е н и я 55 причем вход чтения первого блока постоянной памяти является входом уст1. Устройство для сопряжения ЭВМ ройства для подключения к выходу с периферийными устройствами, содержащее приемопередатчики адреса дан— 15663Ь9 12 третьего, четвертого блоков приемопе— выбора устройства ЭВМ, выход запроса редачи, сіробирующий вход узла послепрерывания, выход опроса, вход раздовательного приоритета соединен с решения цреоьгаания узла последовавходом чтения блока управления, пятельного приоритета являются выходатый вход логического условия которого ми и входом устройства для подключесоединен с вторым информационным выния соответственно к входу запроса ходом второго блока постоянной папрерыванияs к входу опроса перифериймяти. ных устройств, к выходу разрешения прерывания ЭЙМ, при этом вторые ин2, Устройство по п. 1, о т л и— формационные выхода первого, второго, 10 ч а ю щ е е с я тем, что блок управтретьего и четвертого блоков лриемоления содержит операционный узел и передачи соединены соответственно с четыре дешифратора, причем вход запипервыми, вторыми, третьим и четверси, чтения, синхровход операционного тым информационными входами коммутаузла являются соответственно входами 15 записи, чтения, синхровходом блока, тора, первый, второй, третий и четвертый управляющие входы которого соинформационный вход первого дешифраединены соответственно с седьмым, тора соединен с информационными вховосьмым, девятым и десятым выходами дами второго, третьего, четвертого блока управления, второй, третий и дешифраторов и является первым вхочетвертый входы логического условия 20 дом логического условия блока, перкоторого соединены соответственно с еый, второй, третий, четвертый входы первым, вторым и третьим информационлогического условия и первый второй ными выходами первого блока постоянвыходы операционного узла являются . ной памяти, адресный вход которого соответственно вторым, третьим, чет25 вертым, пятым входами логического соединен с информационным выходом коммутатора и с вторым информационусловия и первым, шестым выходами ным входом-выходом приемопередатчиблока, первые и вторые выходы первоков адреса данных, информационный го, второго третьего и четвертого вход которых соединен с первым инфордешифраторов являются соответственно мационным выходом второго блока повторым, седьмым, третьим, восьмым, стоянной памяти, первый, второй, тречетвертым, девятым, пятым и десятым тий и четвертый адресные входы котовыходами блока, при этом в блоке рого соединены соответственно с перуправления третий и четвертый выходы вым, вторым, третьим и четвертым иноперационного узла соединены соответформационными выходами узла последо35 ственно с первыми и вторыми разрешаювательного приоритета, первый, втощими входами первого, второго, третьрой, третий и четвертый входы запроса его и четвертого дешифраторов, стро— прерывания которого соединены соотбирующие входы которых соединены советственно с вторыми выходами готовответственно с пятым, шестым, седьности первого, второго блоков приемо— 40 мым и восьмым выходами операционного передачи и с выходами готовности узла. , п. V »V-* ИЗ 9? 96 ІЩЯ Из 52 ИЗ 55 ІЮ Из69 Из7/ Из 82 865,67 ВЮ 882М SlO 691,97 .гптт ИЗ! фиг 3 L 60 58 20 55 52 6Z І 50 5Ю 53 Ї 56 6Ю S7 Фил 4 1 Z1 ЦЮ 1566359 из 3 73 58 68 65 75 70 67 610 77 63 66 73 610 77 78 фие.5 «f J«f 6tt Я 82 Z9 81 т 610 І 89 6Ю ЗО 8Ю Л 85 91 фие.6 * • 25 11 і610 14 566359 ИзЗ Фие, 7 Ш88 Регистр 82 Ш9О £ -П. А 1566359 Вход Ъы tod 15 Вход 13 Вход 16 J Вход12 Выход 14 Фие.9 Вход IS Вход 13 Вход 16 Вход If Выход W Фиг.10 Регистр 48 Сигнал за8 рег. 48 _ _ U Выход запроса рег. 5Z "LJ Стоп, Старт Выход рее A3 Передача, 1 Байта, Тактобыи 8ход ппппг... ппп...ппп регистра 4$ 1566359 Выход регистра 63^. Стоп. Старт Старт 14 Выход запроса, регистра ой. Л Сигнал чтения регистра 58 Данные 8 регистре 58-— Фиг. 12 Запрос атРУ hd 88 Выход готов ности 82 рщ дход 80 (из Аанные к лУ Выход 86 Стро5 Вывода 87 Фиг, 13 Запрос к ПУ Выход 89 Манные от ПУ Г Шд 9] Сгпро5 Ввода вход 30 Регистр 85 выход готоВности 84 Вход чтения 8S Фиг.т 1566359 Запрос на прерь/Воте быход /7 —у \ Чтение данных Вход /2 \ — разрешение пребывания вход /9 Ответ устройства * ббїХод /Ї Atyec у Фиг. IS Редактор О.ІОрковецкая Составитель С.Пестмал Техред Л.Олийнык Корректор Т.Малец Заказ 1222 Тираж Ь62 Подписное ВНИИПИ Государствечного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101
