Пристрій для поворота верхнього спорудження землерийної машини

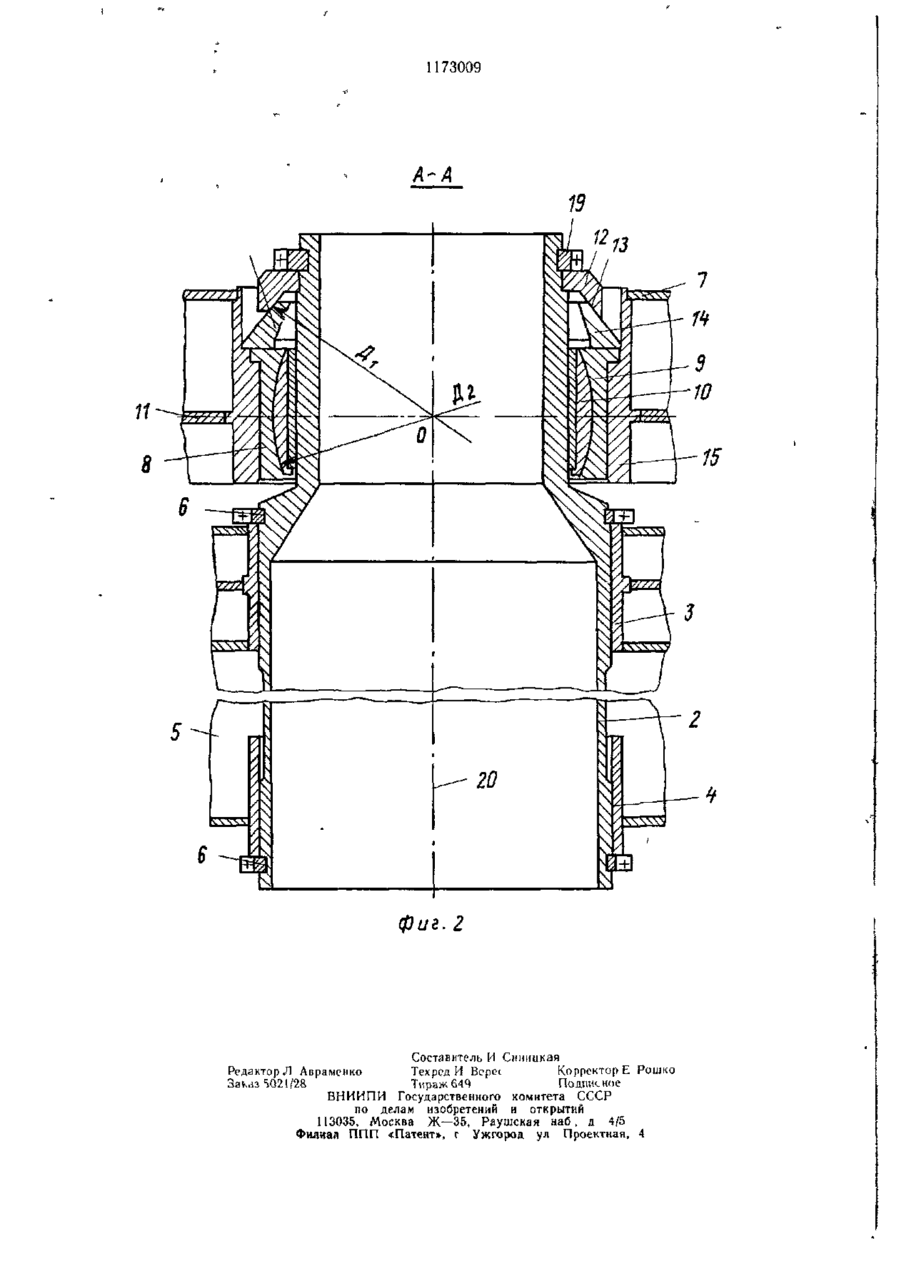

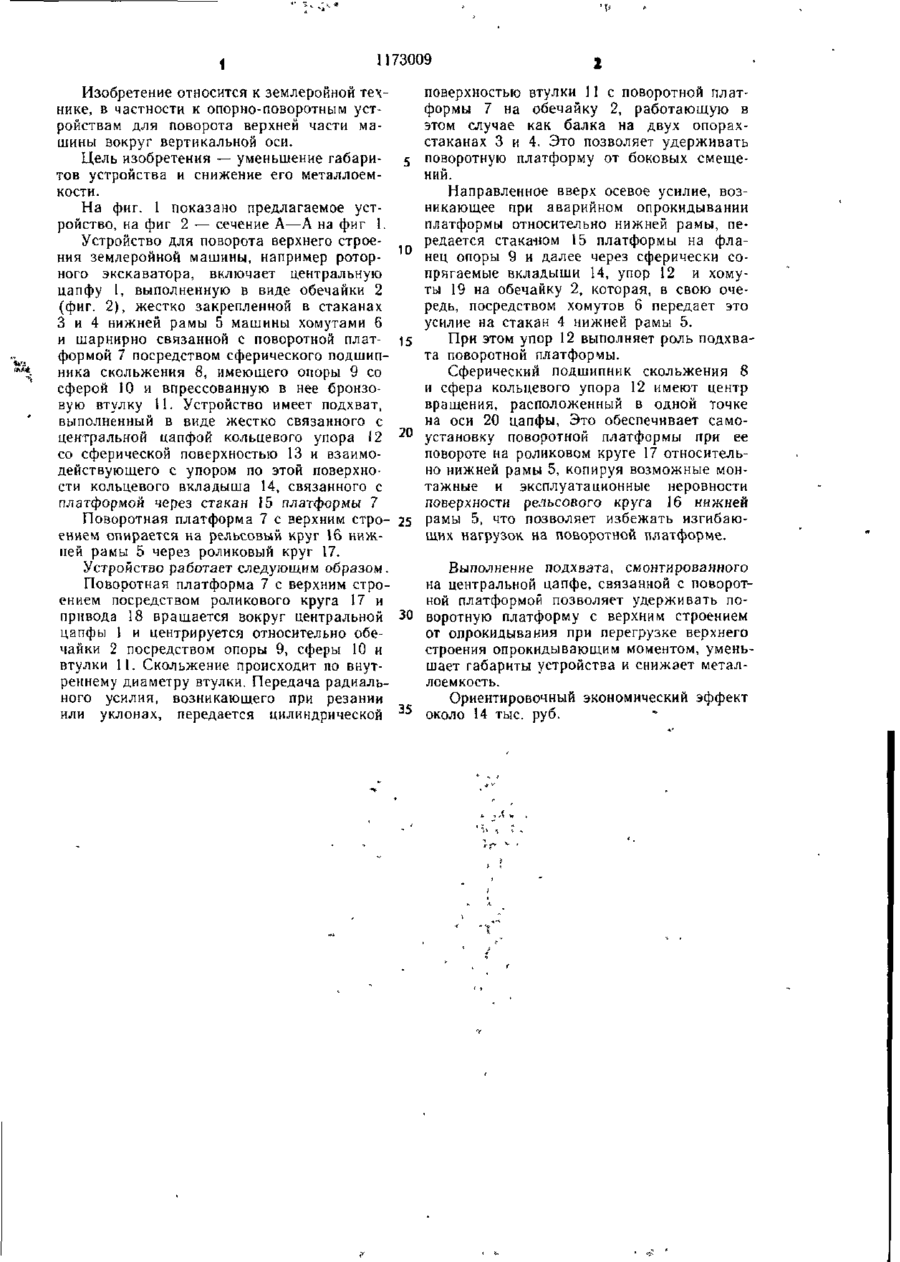

УСТРОЙСТВО ДЛЯ ПОВОРОТА ВЕРХНЕГО СТРОЕНИЯ ЗЕМЛЕРОЙНОЙ МАШИНЫ, включающее поворотную платформу, смонтированную на нижней раме машины, имеющей центральную цапфу, связанную с поворотной платформой, и подхват, отличающееся тем, что, с целью уменьшения габаритов устройства и снижения его металлоемкости, подхват выполнен в виде жестко связанного с центральной цапфой кольцевого упора со сферической поверхностью скольжения и взаимодействующего с ним по этой поверхности кольцевого вкладыша, связанного с платформой, причем цапфа и платформа дополнительно связаны между собой посредством сферического подшипника скольжения, з центры сфер кольцевого упора и сферического подшипника расположены в одной точке на продольной оси цапфы. S 5 СО гд О О со 77777////////А фиг. f 1 1173009 Изобретение относится к землеройной технике, в частности к опорно-поворотным устройствам для поворота верхней части машины вокруг вертикальной оси. Цель изобретения — уменьшение габаритов устройства и снижение его металлоемкости. На фиг. 1 показано предлагаемое устройство, на фиг 2 — сечение А—А на фиг 1. Устройство для поворота верхнего строения землеройной машины, например роторного экскаватора, включает центральную цапфу 1, выполненную в виде обечайки 2 (фиг. 2), жестко закрепленной в стаканах 3 и 4 нижней рамы 5 машины хомутами 6 и шарнирно связанной с поворотной платформой 7 посредством сферического подшипника скольжения 8, имеющего опоры 9 со сферой 10 и впрессованную в нее бронзовую втулку 11. Устройство имеет подхват, выполненный в виде жестко связанного с центральной цапфой кольцевого упора 12 со сферической поверхностью 13 и взаимодействующего с упором по этой поверхности кольцевого вкладыша 14, связанного с платформой через стакан 15 платформы 7 Поворотная платформа 7 с верхним строением опирается на рельсовый круг 16 нижней рамы 5 через роликовый круг 17. Устройство работает следующим образом. Поворотная платформа 7 с верхним строением посредством роликового круга 17 и привода 18 вращается вокруг центральной цапфы 1 и центрируется относительно обечайки 2 посредством опоры 9, сферы 10 и втулки 11. Скольжение происходит по внутреннему диаметру втулки. Передача радиального усилия, возникающего при резании или уклонах, передается цилиндрической поверхностью втулки 11 с поворотной платформы 7 на обечайку 2, работающую в этом случае как балка на двух опорахстаканах 3 и 4. Это позволяет удерживать поворотную платформу от боковых смещений. Направленное вверх осевое усилие, возникающее при аварийном опрокидывании платформы относительно нижней рамы, передается стака-ном 15 платформы на фла10 нец опоры 9 и далее через сферически сопрягаемые вкладыши 14, упор 12 и хомуты 19 на обечайку 2, которая, в свою очередь, посредством хомутов 6 передает это усилие на стакан 4 нижней рамы 5. При этом упор 12 выполняет роль подхва15 та поворотной платформы. Сферический подшипник скольжения 8 и сфера кольцевого упора 12 имеют центр вращения, расположенный в одной точке на оси 20 цапфы, Это обеспечивает само2 0 установку поворотной платформы при ее повороте на роликовом круге 17 относительно нижней рамы 5, копируя возможные монтажные и эксплуатационные неровности поверхности рельсового круга 16 нижней 25 рамы 5, что позволяет избежать изгибающих нагрузок на поворотной платформе. Выполнение подхвата, смонтированного на центральной цапфе, связанной с поворотной платформой позволяет удерживать по30 воротную платформу с верхним строением от опрокидывания при перегрузке верхнего строения опрокидывающим моментом, уменьшает габариты устройства и снижает металлоемкость. Ориентировочный экономический эффект 35 около 14 тыс. руб. 1173009 A-A фиг.2 Составитель И Синицкая Редактор Л Авраменко Техред И Верен Корректор Е Рошко З / 2 Тираж 649 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва Ж—35, Раушская наб, л 4/5 Филиал ППП , г Ужгород ул Проектная, 4
