Відвалоутворювач

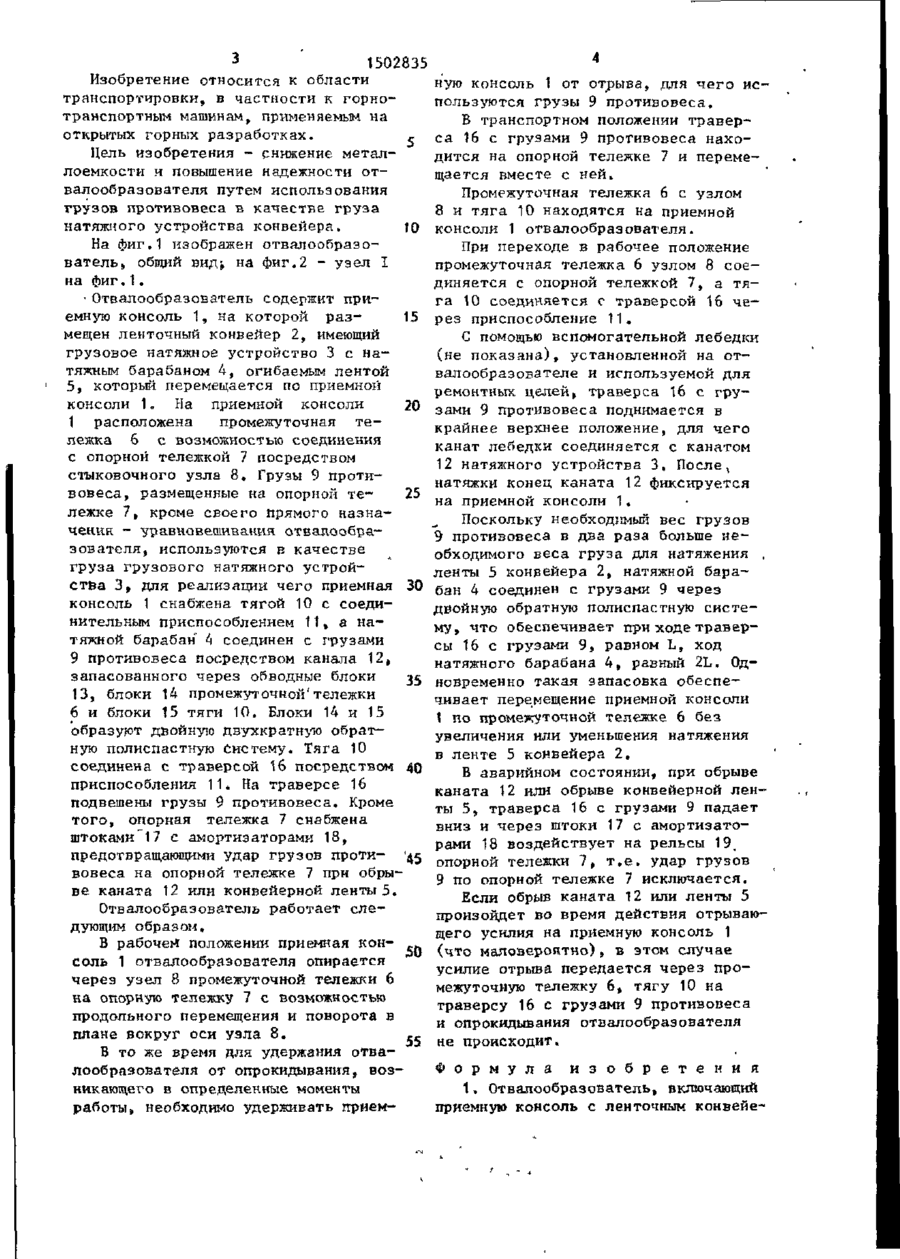

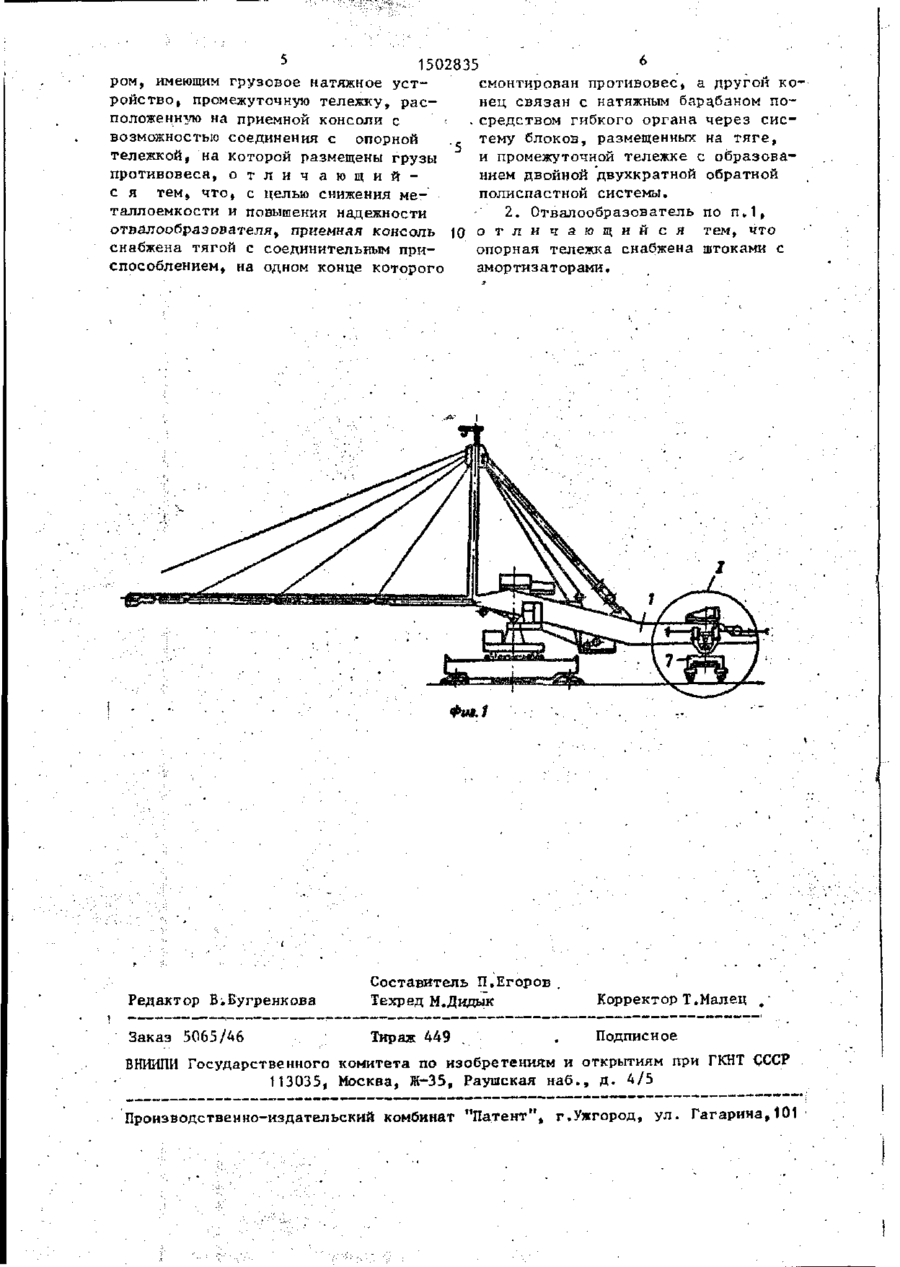

Изобретение относится к транспортировке, в частности к горнотранспортным машинам, применяемым на открытых горных разработках. Цель изобретения - снижение металлоемкости и повышение надежности отвалообразователя путем использования грузов противовеса в качестве груза натяжного устройства 3 конвейера 2. Для этого приемная консоль отвалообразователя снабжена тягой 10 с сое динительным приспособлением 11. На одном конце последнего смонтирована траверса 16 с подвешенными к ней гру зами 9 противовеса, а другой конец его связан с натяжным барабаном 4 канатом 12 через систему блоков 13, 14, 15, размещенных на тяге 10 и промежуточной тележке 6 t образующих двойной двухкратный обраті ый полиспаст. С помощью лебедки траверса 1 6 с грузами 9 поднимается в верх нее положение, для чего кан vr лебедки соединяется с канатом 12 натяжного устройства 3. После натяжения конец каната 12 фиксируется. Бес гру зов 9 в два раза больше веса груза для натяжения ленты, что позволяет при ходе траверсы 16 с грузом 9, рав ном L, обеспечить ход барабана 4, ра'вный 2L. 1 з.п. ф-лы, 2 ил. /У// -/—і*—* • -* у. •' * ' _ 03 3 1502835 Изобретение относится к области транспортировки, в частности к горнотранспортным машинам, применяемым на открытых горных разработках. ^ Цель изобретения - снижение металлоемкости и повышение надежности отвалообразователя путем использования грузов противовеса в качестве груза натяжного устройства конвейера. ю На фиг.1 изображен отвалообразователь, обший ВИДІ н а фиг.2 - узел I на фиг.1. • Отвалообразователь содержит приемную консоль 1, на которой раз15 мещен ленточный конвейер 2, имеющий грузовое натяжное устройство 3 с натяжным барабаном 4, огибаемым лентой 5, который перемещается по приемной консоли 1. На приемной консоли 20 1 расположена промежуточная тележка 6 с возможностью соединения с опорной тележкой 7 посредством стыковочного узла 8. Грузы 9 противовеса, размещенные на опорной те25 лежке 7, кроме своего прямого назначения - уравновешивания отвалообразователя, используются в качестве груза грузового натяжного устройства 3, для реализации чего приемная 30 консоль 1 снабжена тягой 10 с соединительным приспособлением 11» а натяжной барабан" 4 соединен с грузами 9 противовеса посредством канала 12, запасованного через обводные блоки 35 13, блоки 14 промежуточной'тележки 6 и блоки 15 тяги 10. Блоки 14 и 15 образует двойную двухкратную обратную полиспастную систему. Тяга Ю соединена с траверсой 16 посредством 40 приспособления 11. На траверсе 16 подвешены грузы 9 противовеса. Кроме того, опорная тележка 7 снабжена штоками 17 с амортизаторами 18„ предотвращающими удар грузов проти- $5 вовеса на опорной тележке 7 при обрыве каната 12 или конвейерной ленты 5. нуго консоль 1 от отрыва, для ч е г о используются грузы 9 противовеса. В транспортном положении т р а в е р са 16 с грузами 9 противовеса находится на опорной тележке 7 и перемещается вместе с ней. Промежуточная тележка 6 с узлом 8 и тяга 10 находятся на приемной консоли 1 отвалообразователя. При переходе в рабочее положение промежуточная тележка 6 узлом 8 с о е диняется с опорной тележкой 7, а т я га 10 соединяется с траверсой 16 ч е рез приспособление 1 1 . С помощью вспомогательной лебедки (не п о к а з а н а ) , установленной на отвалообразователе и используемой для ремонтных целей, траверса 16 с грузами 9 противовеса поднимается в крайнее верхнее положение, для чего канат лебедки соединяется с канатом 12 натяжного устройства 3 . После t натяжки конец каната 12 фиксируется на приемной консоли 1. Поскольку необходимый вес грузов 9 противовеса в два раза больше н е обходимого веса груза для натяжения , ленты 5 конвейера 2, натяжной барабан 4 соединен с грузами 9 через двойную обратную полиспастную с и с т е му, что обеспечивает при ходе т р а в е р сы 16 с грузами 9, равном L, ход натяжного барабана 4, равный 2L. Одновременно такая запасовка обеспечивает перемещение приемной консоли \ по промежуточной тележке 6 без увеличения или уменьшения натяжения в ленте 5 конвейера 2. В аварийном состоянии, при обрыве каната 12 или обрыве конвейерной ленты 5 , траверса 16 с грузами 9 падает вниз и через штоки 17 с амортизаторами 18 воздействует на рельсы 19. опорной тележки lt т . е . удар грузов 9 по опорной тележке 7 исключается. Если обрыв каната 12 или ленты 5 Отвалообразователь работает слепроизойдет во время действия отрываюдующим образом, щего усилия на приемную консоль 1 В рабочем положении приемная кон(что маловероятно)„ в этом случае соль 1 отвалообразователя опирается 50 усилие отрыва передается через прочерез узел 8 промежуточной тележки 6 межуточную тележку 6 # тягу 10 на на опорную тележку 7 с возможностью траверсу 16 с грузами 9 противовеса продольного перемещения и поворота в и опрокидывания отвалообразователя плане вокруг оси уэла 8. не происходит. 55 В то же время для удержания отваФ о р м у л а и з о б р е т е н и я лообразователя от опрокидывания, возникающего в определенные моменты 1» Отвапообразователь, включающий работы, необходимо удерживать гтриемприемную консоль с ленточным конвейе 1502835 ром, имеющим грузовое натяжное устсмонтирован противовес, а другой к о ройство, промежуточную тележку, р а с нец связан с натяжным барабаном поположенную на приемной консоли с средством гибкого органа через с и с возможностью соединения с опорной тему блоков, размещенных на т я г е , тележкой, на которой размещены грузы и промежуточной тележке с образовапротивовеса, о т л и ч а ю щ и й нием двойной двухкратной обратной с я тем, что, с целью снижения меполиспастной системы. таллоемкости и повышения надежности 2. Отвалообразователь по п * 1 , отвалообраэователя, приемная консоль 10 о т л и ч а ю щ и й с я тем, что снабжена тягой с соединительным приопорная тележка снабжена штоками с способлением, на одном конце которого амортизаторами. Редактор В^Бугренкова Составитель П.Егоров Техред М.Дидык Корректор Т.Малец Заказ 5065/46 Подписное Тираж 449 . ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101 * • • *
