Відвалоутворювач

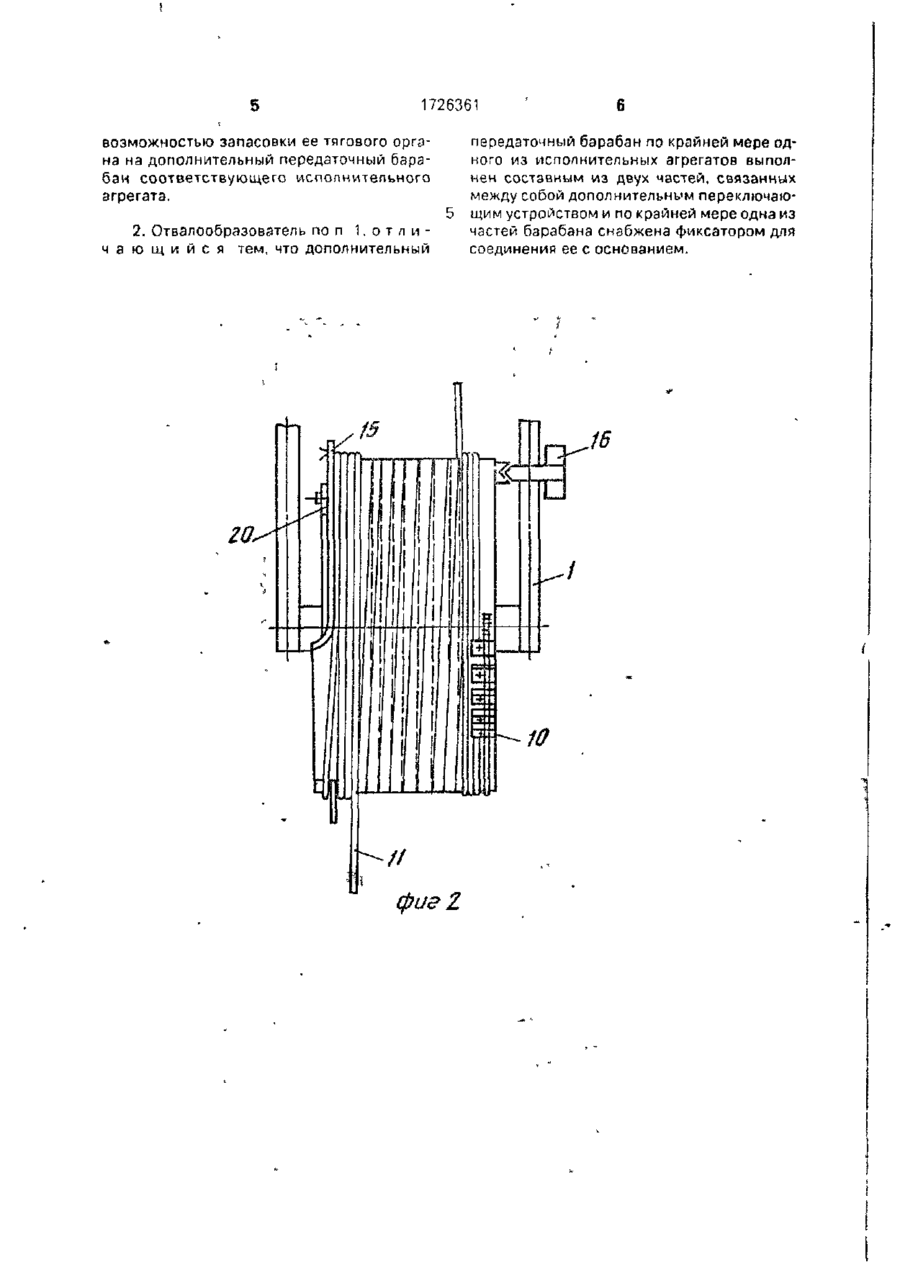

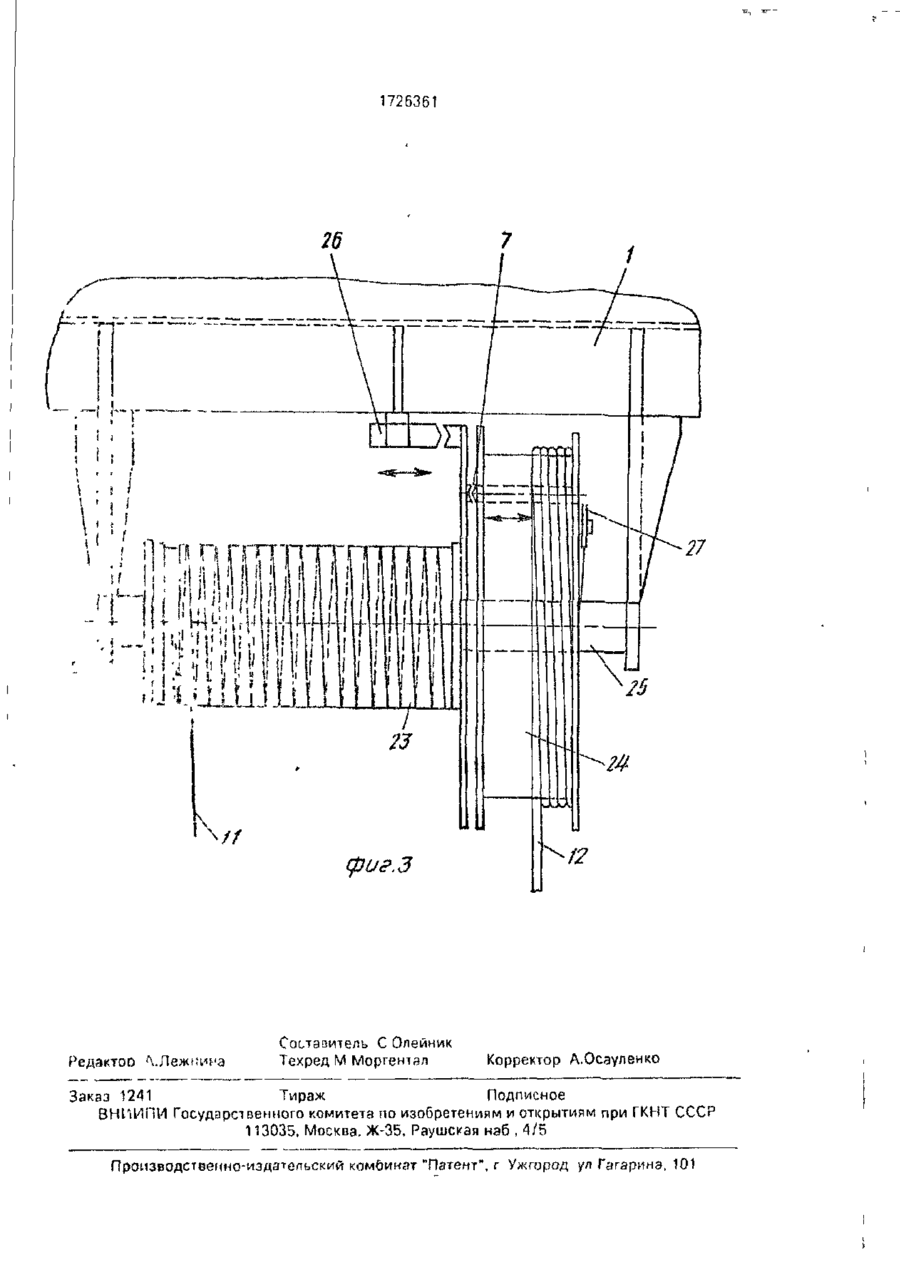

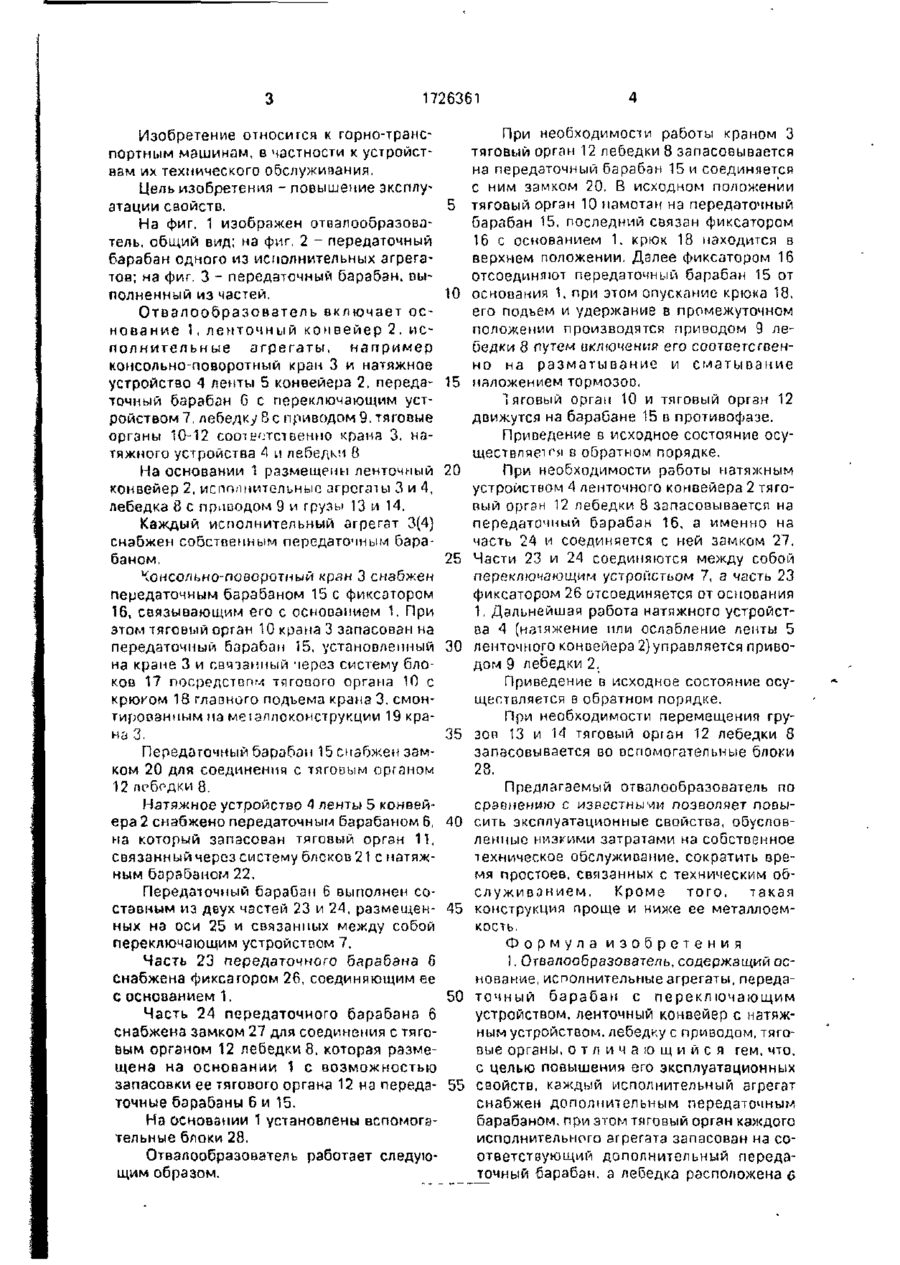

Изобретение относится к горно-транспортным машинам. Цель изобретения - пов ы ш е н и е э к с п л у а т а ц и о н н ы х свойств. Отвалообразователь содержит основание 1, исполнительные агрегаты, передаточный барабан 6 с переключающим устройством, ленточный конвейер 2 с натяжным устройством, лебедку 8 с приводом, тяговые органы 10 и 12. Каждый исполнительный агрегат снабжен собственным передаточным барабаном 15, при этом тяговый орган каждого исполнительного агрегата запасован на соответствующий передаточный барабан, а лебедка расположена с возможностью запасовки ее тягового органа на передаточные барабаны. При этом передаточный барабан 15 по крайней мере одного из исполнительных агрегатов 3 выполнен составным из двух частей, связанных между собой указанным переключающим устройством и по крайней мере одна из частей барабана снабжена фиксатором, соединяющим ее с основанием. 1 з.п. ф-лы, 3 ил. ю с* Фаг./ .>-•* 1726361 Изобретение относится к горно-транспортным машинам, в частности к устройствам их технического обслуживания. Цель изобретения - повышение эксплуатации свойств. На фиг. 1 изображен отвалообразователь, общий вид; на фиг. 2 - передаточный барабан одного из исполнительных агрегатов; на фиг. 3 - передаточный барабан. пы~ полненный из частей. О т в а л о о б р а з о в а т е л ь включает осн о в а н и е 1, л е н т о ч н ы й к о н в е й е р 2, исполнительные агрегаты, например консольно-поворотный кран 3 и натяжное устройство 4 ленты 5 конвейера 2, передаточный бзрабан 6 с переключающим устройством?, лебедку 8 с приводом 9. тяговые органы 10-12 соответственно крана 3, натяжного устройства 4 и лебедки 8 На основании 1 размещены ленточный конвейер 2, исполнительные агрегаты 3 и 4, лебедка 8 с приводом 9 и грузы 13 и 14. Каждый исполнительный агрегат 3{4) снабжен собственным передаточным барабаном. Консольно-поворотиый крзн 3 снабжен передаточным барабаном 15 с фиксатором 16, связывающим его с основанием 1. При этом тяговый орган 10 крана 3 запасован на передаточный барабан 15, установленный на кране 3 и связанный через систему блоков 17 посредством тягового органа 10 с крюком 18 главного подъема крана 3, смонтированным па мєіаллоконструкции 19 крана 3. Передаточный барабан 15 снабжен замком 20 для соединения с тяговым органом 12 псбодки 8. Натяжное устройство 4 ленты 5 конвейера 2 снабжено передаточным барабаном 6, на который запасован тяговый орган 11. связанный через систему блоков 21 с натяжным барабаном 22. Передаточный барабан б выполнен составным из двух частей 23 и 24, размещенных на оси 25 и связанных между собой переключающим устройством 7. Часть 23 передаточного барабана 6 снабжена фиксатором 26, соединяющим ее с основанием 1. Часть 24 передаточного барабана 6 снабжена замком 27 для соединения с тяговым органом 12 лебедки 8. которая размещена на основании 1 с возможностью запасовки ее тягового органа 12 на передаточные барабаны 6 и 15. На основании 1 установлены вспомогательные блоки 28. Отвалообразователь работает следующим образом. 5 10 15 20 25 30 35 40 45 50 55 При необходимости работы краном 3 тяговый орган 12 лебедки 8 запасовывается на передаточный барабан 15 и соединяется с ним замком 20. В исходном положении тягооый орган 10 намотан на передаточный барабан 15, последний связан фиксатором 16 с основанием 1, крюк 18 находится в верхнем положении. Далее фиксатором 16 отсоединяют передаточный барабан 15 от основания 1. при этом опускание крюка 18, его подьем и удержание в промежуточном положении производятся приводом 9 лебедки 8 путем включения его соответственно на р а з м а т ы в а н и е и сматывание наложением тормозов. Тяговый орган 10 и тяговый орган 12 движутся на барабане 15 в противофазе. Приведение в исходное состояние осуществляется в обратном порядке. При необходимости работы натяжным устройством 4 ленточного конвейера 2 тяговый орган 12 лебедки 8 запасовывается на передаточный барабан 16, а именно на часть 24 и соединяется с ней замком 27, Части 23 и 24 соединяются между собой переключающим устройстьом 7, а часть 23 фиксатором 26 отсоединяется от основания 1. Дальнейшая работа натяжного устройства 4 (натяжение или ослабление ленты 5 ленточного конвейера 2)управляется приводом 9 лебедки 2. Приведение в исходное состояние осуществляется в обратном порядке. При необходимости перемещения грузов 13 и 14 тяговый орган 12 лебедки 8 эапасовывается во вспомогательные блоки 28. Предлагаемый отвалообразователь по сравнению с известными позволяет повысить эксплуатационные свойства, обусловленные низкими затратами на собственное техническое обслуживание, сократить время простоев, связанных с техническим обслуживанием. Кроме т о г о , такая конструкция проще и ниже ее металлоемкость, Формула изобретения і. Отвалообразователь, содержащий основание, исполнительные агрегаты, передат о ч н ы й барабан с п е р е к л ю ч а ю щ и м устройством, ленточный конвейер с натяжным устройством, лебедку с приводом, тяговые органы, о т л и ч а ю щ и й с я тем, что, с целью повышения его эксплуатационных свойств, каждый исполнительный агрегат снабжен дополнительным передаточным барабаном, при этом тяговый орган каждого исполнительного агрегата запасован на соответствующий дополнительный передаточный барабан, а лебедка расположена б 1726361 возможностью запасовки ее тягового органа на дополнительный передаточный барабан соответствующего исполнительного агрегата, 2. Отвалообразователь по п 1, о т л и ч а ю щ и й с я тем, что дополнительный иг! передаточный барабан по крайней мере одного из исполнительных агрегатов выполнен составным из двух частей, связанных между собой дополнительным переключающим устройством и по крайней мере одна из частей барабана снабжена фиксатором для соединения ее с основанием. 1726361 сриг.З Редэктоо Л.Лежкина Составитель С Олейник Техред М Моргентал Корректор А.Осауленко Заказ 1241 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж-35, Раушская наб , / Производственно-издательский комбинат "Патент", г Ужгород уп Гагарина, 101
