Вибухобезпечна оболонка

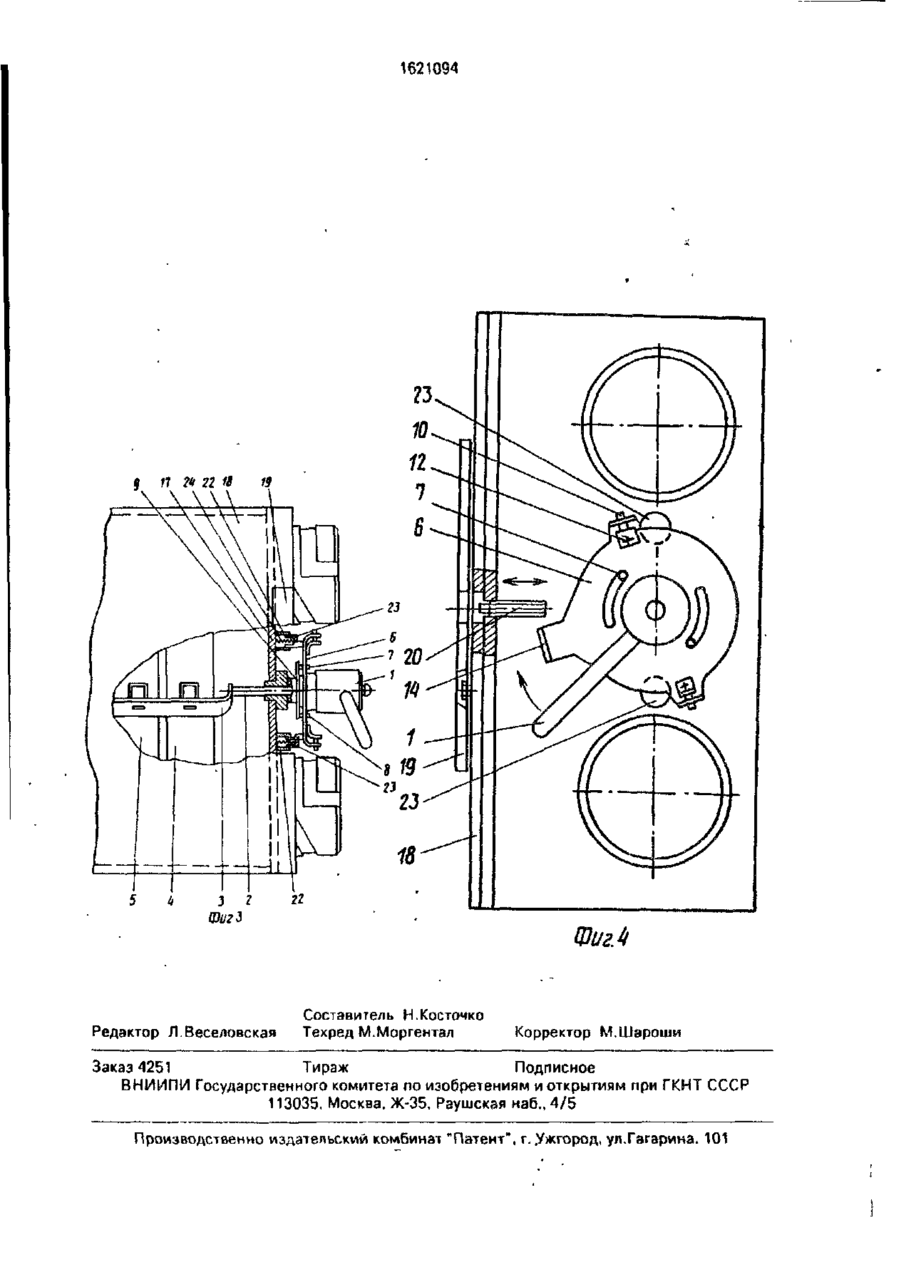

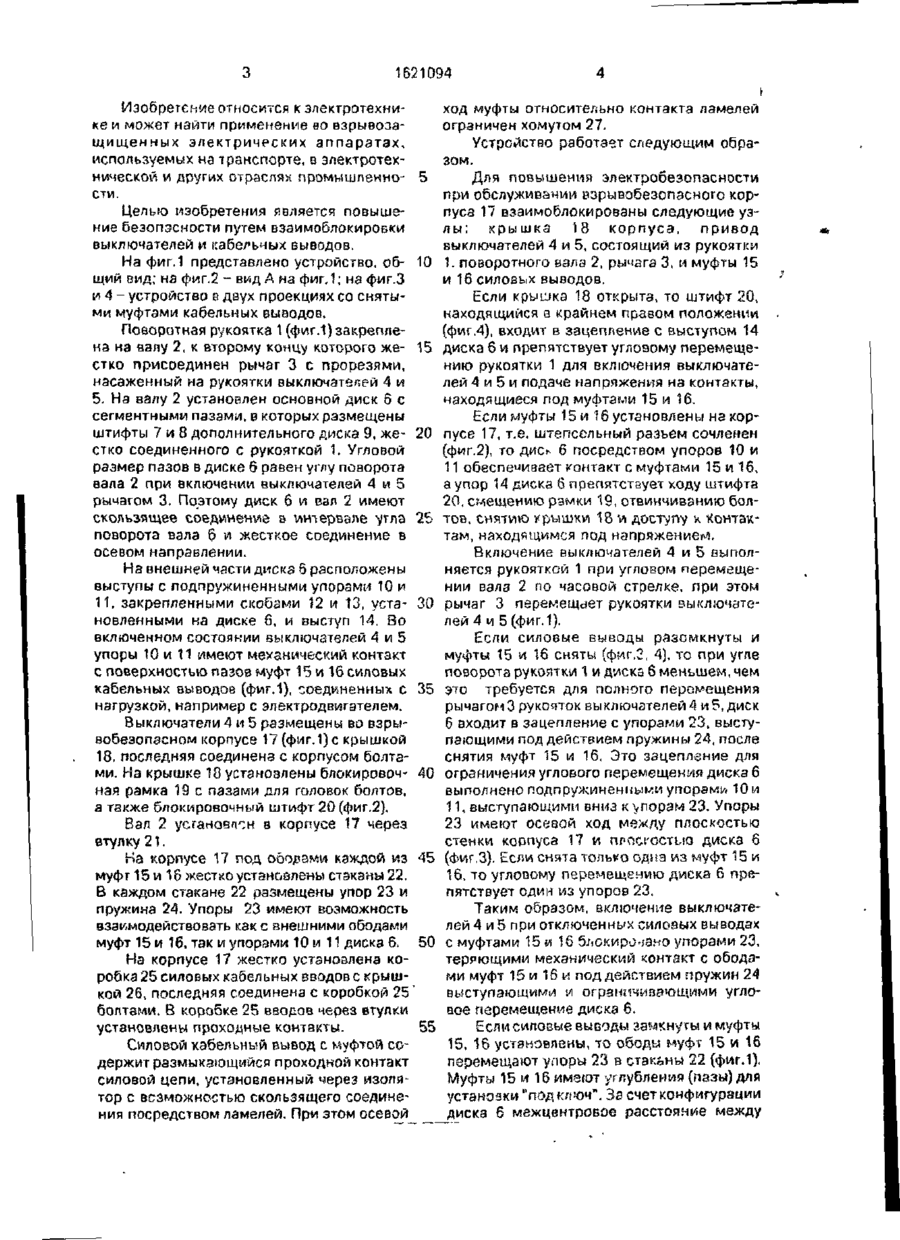

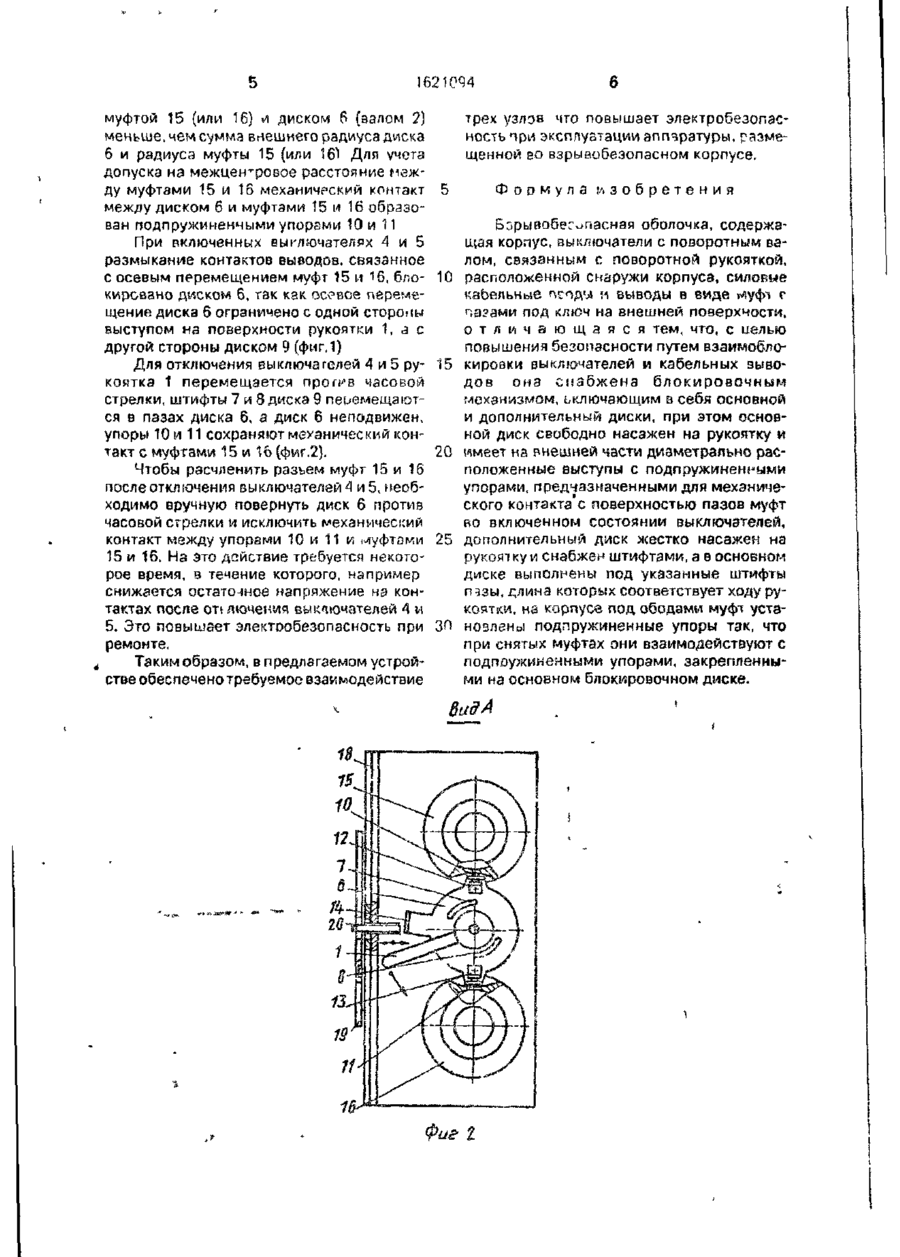

Изобретение относится к электротехнике и может быть использовано при эксплуатации выключателей, размещенных во взрывобезопасном корпусе и содержащих съемные кабельные выводы. Цель - повышение безопасности путем взаимоблокировки выключателей и кабельных выводов. Устройство содержит рукоятку 1 с валом 2 и рычагом 3 для переключения выключателей 4, 5. Подпружиненные упоры 23 блокируют переключение выключателей 4, 5 при разомкнутых контактах выводов с муфтами 15,16, а блокировочный диск 6, соединенный с Балом 2, блокирует размыкание контактов выводов при включенных выключателях 4,5.4 ил. 1621094 Изобретение относится к электротехнике и может найти применение во взрывозащищенных электрических аппаратах, используемых на транспорте, о электротехнической и других отраслях промышленно- 5 сти. Целью изобретения является повышение безопасности путем взаимоблокировки выключателей и кабельных выводов. На фиг.1 представлено устройство, об- 10 щий вид; на фиг.2 - вид А на фиг. 1; на фиг.З и 4 - устройство е двух проекциях со снятыми муфтами кабельных выводов. Поворотная рукоятка 1 (фиг.1) закреплена на валу 2, к второму концу которого же- 15 стко присоединен рычаг 3 с прорезями, насаженный на рукоятки выключателей 4 и 5. Нэ валу 2 установлен основной диск б с сегментными пазами, в которых размещены штифты 7 и 8 дополнительного диска 9, же- 20 стко соединенного с рукояткой 1. Угловой размер пазов в диске б равен углу поворота вала 2 при включении выключателей 4 и 5 рычагом 3. Поэтому диск 6 и вал 2 имеют скользящее соединение в интервале угла 25 поворота вала 6 и жесткое соединение в осевом направлении. На внешней части диска 6 расположены выступы с подпружиненными упорами 10 и 11. закрепленными скобами 12 и 13, уста- 30 новленными ка диске 6, и выступ 14. Зо включенном состоянии выключателей 4 и 5 упоры 10 и 11 имеют механический контакт с поверхностью пазоз муфт 15 и 16 силовых кабельных выводов (фиг.1), соединенных с 35 нагрузкой, например с электродвигателем. Выключатели 4 и 5 размещены во взрывобезопзеном корпусе 17 (фиг.1) с крышкой 18, последняя соединена с корпусом болтами. На крышке 10 установлены блокировоч- 40 ная рамка 19 с пазами для головок болтов, а также блокировочный штифт 20 (фиг.2). Вал 2 установили s корпусе 17 через втулку 21. bia корпусе 17 под ооо^эмм каждой из 45 муфг 15 и 16 жестко установлены стаканы 22. В каждом стакане 22 размещены упор 23 и пружина 24. Упоры 23 имеют возможность взаимодействовать как с внешними ободами муфт 15 и 16, так и упорами 10 и 11 диска 6. 50 На корпусе 17 жестко установлена коробка 25 силовых кабельных вводов с крышкой 26, последняя соединена с коробкой 25 болтами. В коробке 25 вводов через втулки установлены проходные контакты. 55 Силовой кабельный вывод с муфтой содержит размыкающийся проходной контакт силовой цепи, установленный через изолятор с возможностью скользящего соединения посредством ламелей. При этом осевой ход муфты относительно контакта ламелей ограничен хомутом 27. Устройство работает следующим образом. Для повышения электробезопасности при обслуживании взрывобезопзеного корпуса 17 взаимоблокированы следующие узлы: крышка 18 корпуса, привод выключателей 4 и 5, состоящий из рукоятки 1. поаоротного вала 2, рычага 3, и муфты 15 и 16 силовых выводов. Если крышка 18 открыта, то штифт 20, находящийся а крайнем правом положении (фиг.4), входит в зацепление с выступом 14 диска 6 и препятствует угловому перемещению рукоятки 1 для включения выключателей 4 и 5 и подаче напряжения на контакты, находящиеся под муфтами 15 и 16. Если муфты 15 и 16 установлены на корпусе 17, т.е. штепсельный разьем сочленен (фиг.2), то дис* 6 посредством упоров 10 и 11 обеспечивает контакт с муфтами 15 и 16, а упор 14 диска 6 препятствует ходу штифта 20. смещению рамки 19, отвинчиванию болтов. снятию крышки 18 и доступу к Контактам, находящимся под напряжением. Включение выключателей 4 и 5 выполняется рукояткой 1 при углоеом перемещении вэлз 2 по часовой стрелке, при этом рычаг 3 перемещают рукоятки выключателей 4 и 5 (фиг.1). Если силовые вьшоцы разомкнуты и муфты 15 и 16 сняты (фиг.З, 4), то при угле поворота рукоятка 1 и диска 6 меньшем, чем это требуется для полного перемещения рычагом 3 рукояток выключателей4 и5, диск 6 входит в зацепление с упорами 23, выступающими под действием пружины 24, после снятия муфт 15 и 16. Это зацепление для ограничения углового перемещения диска 6 выполнено подпружиненными упорами 10 и 11, выступающими вниз капорам 23. Упоры 23 имеют осевой ход между плоскостью стенки корпуса 17 и прпегостыо диска б (Фиг.З). Если снята только одна из муфт 15 и 16, то угловому перемещению диска б препятствует один из упоров 23. Таким образом, включение выключателей 4 и 5 при отключенных силовых выводах с муфтами 15 v\ 16 блокировало упорами 23, теряющими механический контакт с ободами муфт 15 и 16 и под действием пружин 24 выступающими и ограничивающими угловое перемещение диска 6, Если силовые выеоды замкнуты и муфты 15, 16 установлень», то ободы муфт 15 и 16 перемещают упоры 23 в стэк&ны 22 (фиг.1). Муфты 15 и 16 имеют углубления (пазы) для устанозки "под ключ". Зз счет конфигурации диска 6 межцентровое расстояние между 1621044 муфтой 15 (или 16) и диском 6 {валом 2) меньше, чем сумма внешнего радиуса диска 6 и радиуса муфты 15 (или 16) Для учета допуска на межцен^ровое расстояние между муфтзми 15 и 16 механический контакт 5 между диском б и муфтами 15 м 16 образован подпружиненными упорами 10 и 11 При включенных выключателях 4 и 5 размыкание контактов выводов, связанное с осевым перемещением муфт 15 и 16, бло- 10 кировано диском 6, так как осевое перемещение диска б ограничено с одной стороны выступом на поверхности рукоятки 1, d с другой стороны диском 9 (фиг.1) Для отключения выключателей 4 и 5 ру- 15 коятка 1 перемещается прогув часовой стрелки, штифты 7 и 8 диска 9 перемещаются в пазах диска 6, а диск 6 неподвижен, упоры 10 и 11 сохраняют механический контакт с муфтами 15 и 16(фиг.2). 20 Чтобы расчленить разъем муфт 15 и 15 после отключения выключателем и 5, необходимо вручную повернуть диск 6 против часовой стрелки м исключить механический контакт между упорами 10 и 11 и муфтами 25 15 и 16. На это действие требуется некоторое время, в течение которого, например снижается остаточное напряжение на контактах после оті лючения выключателей 4 м 5. Это повышает электообезопасность при ЗП ремонте. Таким образом, в предлагаемом устройстве обеспечено требуемое взаимодействие трех узлов что повышает электробезопасность при эксплуатации аппаратуры, размещенной во взрывобезопасном корпусе. Формула изобретения Бзрывобеголасная оболочка, содержащая корпус, выключатели с поворотным валом, связанным с поворотной рукояткой, расположенной снаружи корпуса, силовые каЪельные пгоду и выводы в виде ^уф-а с пазами под ключ на внешней по верх мости, о т л и ч а ю щ а я с я тем, что, с целью повышения безопасности путем взаимоблокировки выключателей и кабельных выводов она снабжена блокировочным механизмом, ьключающим в себя основной и дополнительный диски, при этом основной диск свободно насажен на рукоятку и имеет на внешней части диаметрально расположенные выступы с подпружиненными упорами, предназначенными для механического контакта с поверхностью пазов муфт во включенном состоянии выключателей, дополнительный диск жестко насажен на рукоят ку и снабжен штифтами, а в основном диске выполнены под указанные штифты т з ы , і;лина которых соответствует ходу рукоятки, на корпусе под ободами муфт установлены подпружиненные упоры так, что при снятых муфтах они взаимодействуют с подпоужиненными упорами, закрепленными на основном блокировочном диске. 1621094 fl 11 ?t 21 їв \ \ 19 \ \ \ Фі/г.4 Редактор Л.Веселовская Составитель Н.Косточко Техред М.Моргентал Корректор М.Шароши Заказ 4251 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101
