Вентилятор

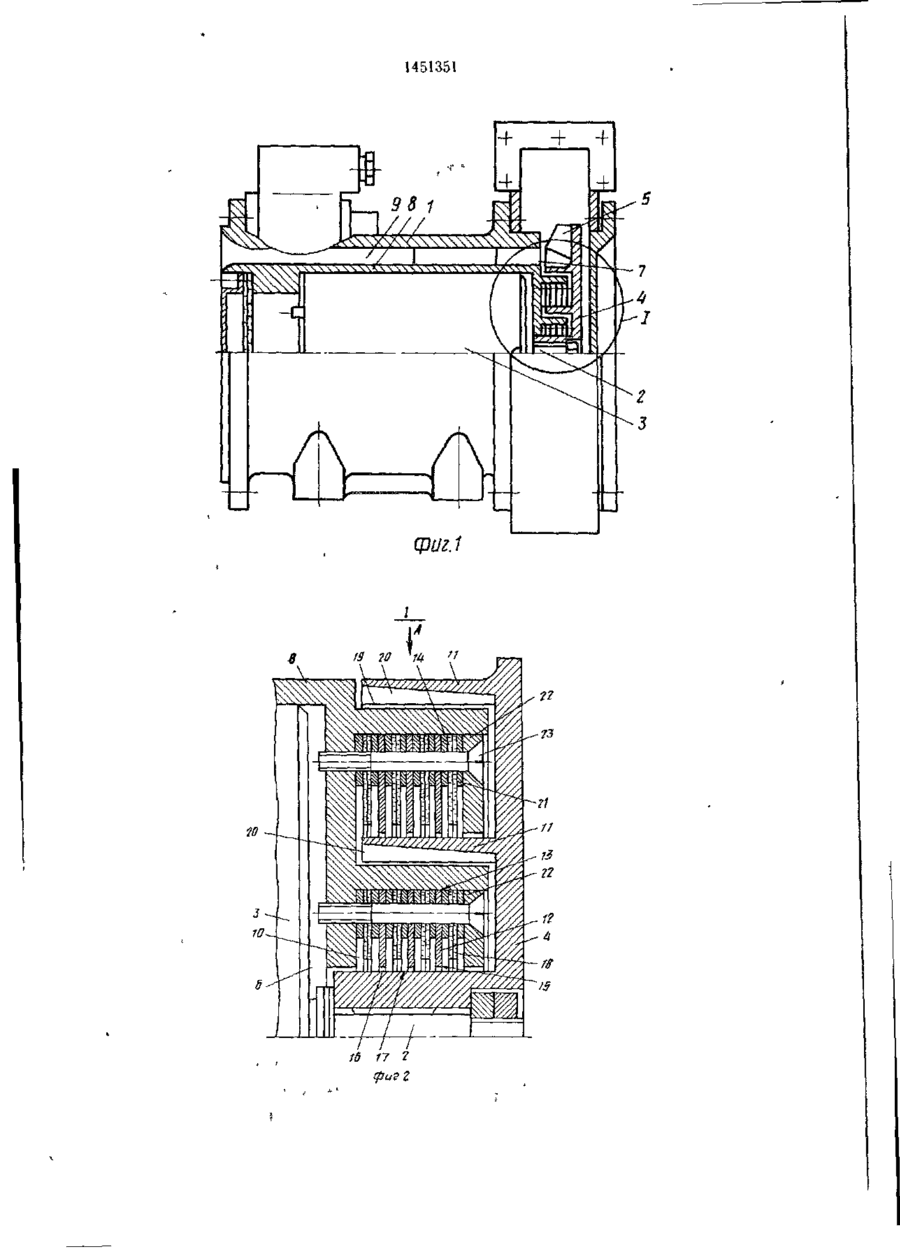

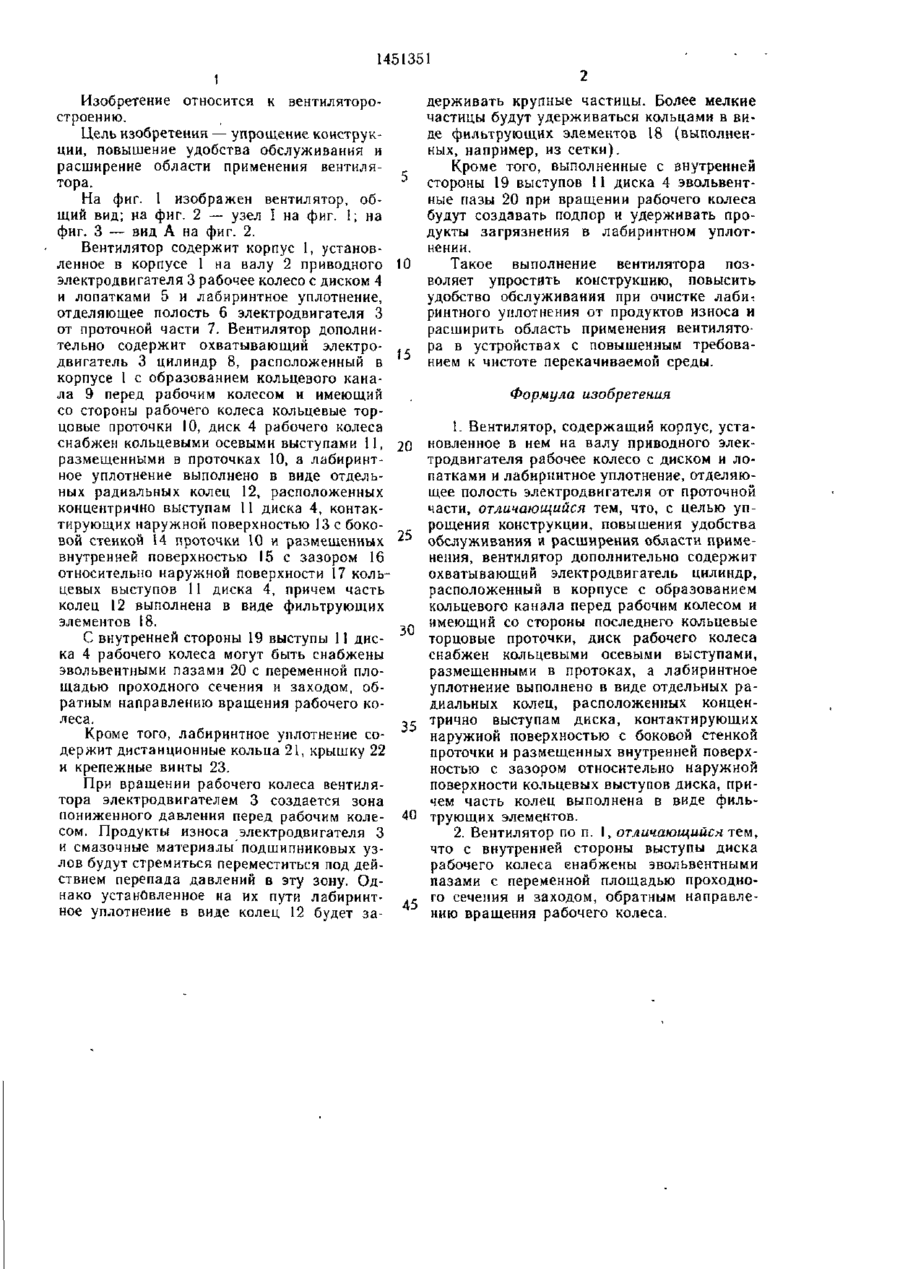

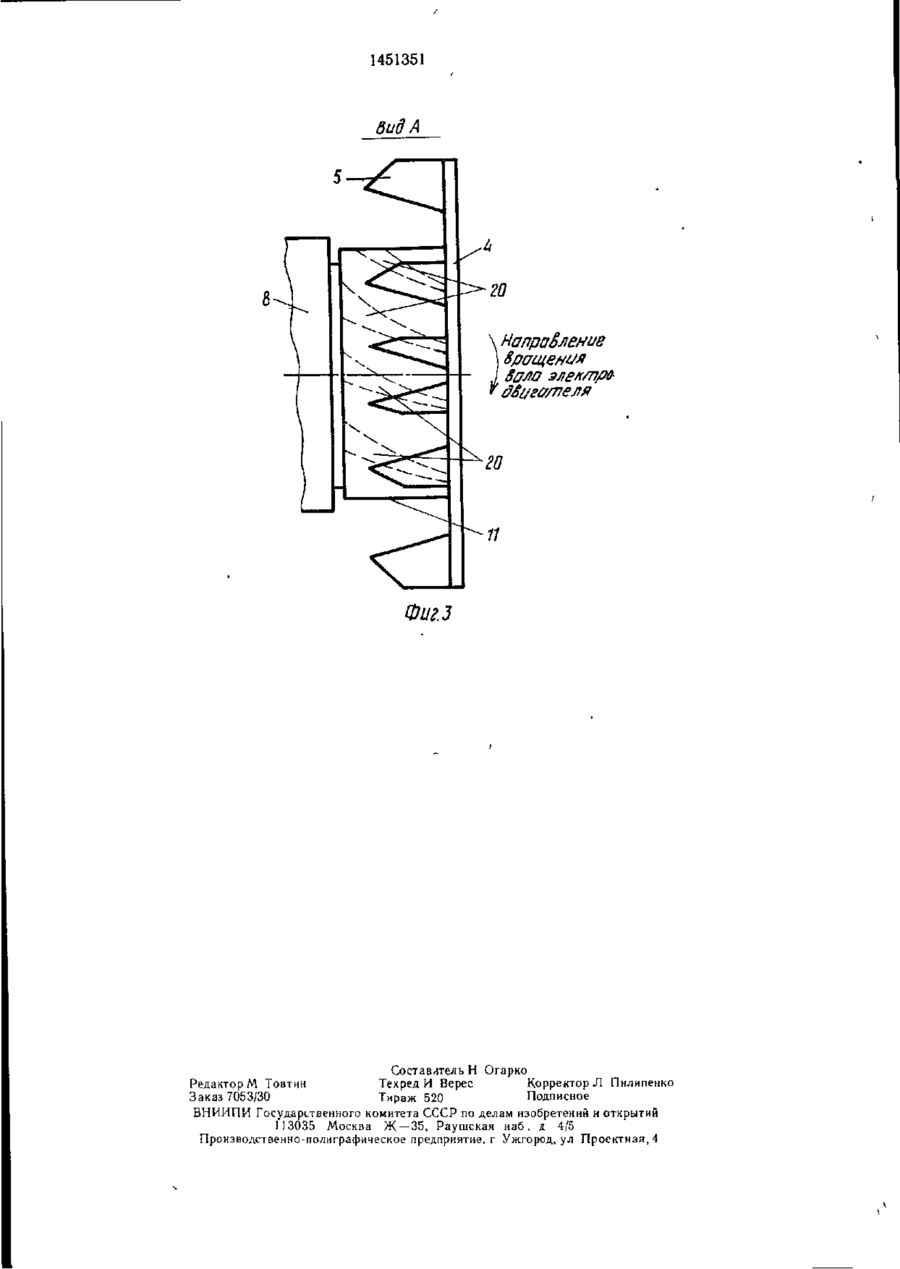

Изобретение позволяет упростить конструкцию, повысить удобство обслуживания и расширить область применения вентиля тора Вентилятор содержит корпус, установленное на валу 2 приводного электродвигателя 3 колесо с диском 4 и лопатками и ла биринтное уплотнение, выполненное в виде радиальных колец, расположенных концентрично выступам диска 4, контактирующих наружной поверхностью с боковой стенкой проточки и размещенных внутренней поверхностью с зазором относительно наружной поверхности кольцевых выступов диска 4, причем часть колец выполнена в виде фильтрующих элементов С внутренней стороны 19 выступы 11 диска 4 рабочего колеса могут быть снабжены эвольвентными пазами с переменной площадью проходного сечения и заходом, обратным направлению вращения рабочего колеса для обеспечения подпора в лабиринтном уплотнении При про текании рабочего тела через лабиринтное уплотнение продукты износа подшипников будет удерживаться лабиринтными кольцами и фильтрующими элементами 1 з п ф лы, 3 ил СЛ СО сл 1451351 1 Изобретение относится к вентиляторостроению. Цель изобретения — упрощение конструкции, повышение удобства обслуживания и расширение области применения вентилятора. На фиг. 1 изображен вентилятор, общий вид; на фиг. 2 — узел I на фиг. 1; на фиг. 3 — вид А на фиг. 2. Вентилятор содержит корпус 1, установленное в корпусе 1 на валу 2 приводного 10 электродвигателя 3 рабочее колесо с диском 4 и лопатками 5 и лабиринтное уплотнение, отделяющее полость б электродвигателя 3 от проточной части 7. Вентилятор дополнительно содержит охватывающий электродвигатель 3 цилиндр 8, расположенный в корпусе 1 с образованием кольцевого канала 9 перед рабочим колесом и имеющий со стороны рабочего колеса кольцевые торцовые проточки 10, диск 4 рабочего колеса снабжен кольцевыми осевыми выступами 11, размещенными в проточках 10, а лабиринт- 20 ное уплотнение выполнено в виде отдельных радиальных колец 12, расположенных концентрично выступам 11 диска 4, контактирующих наружной поверхностью 13 с боковой стенкой 14 проточки 10 и размещенных 25 внутренней поверхностью 15 с зазором 16 относительно наружной поверхности 17 кольцевых выступов 11 диска 4, причем часть колец 12 выполнена в виде фильтрующих элементов 18. держивать крупные частицы. Более мелкие частицы будут удерживаться кольцами в виде фильтрующих элементов 18 (выполненных, например, из сетки). Кроме того, выполненные с внутренней стороны 19 выступов 11 диска 4 эвольвентные пазы 20 при вращении рабочего колеса будут создавать подпор и удерживать продукты загрязнения в лабиринтном уплотнении. Такое выполнение вентилятора позволяет упростить конструкцию, повысить удобство обслуживания при очистке лаби-: ринтного уплотнения от продуктов износа и расширить область применения вентилятора в устройствах с повышенным требованием к чистоте перекачиваемой среды. Формула изобретения 1. Вентилятор, содержащий корпус, установленное в нем на валу приводного электродвигателя рабочее колесо с диском и лопатками и лабиринтное уплотнение, отделяющее полость электродвигателя от проточной части, отличающийся тем, что, с целью упрощения конструкции, повышения удобства обслуживания и расширения области применения, вентилятор дополнительно содержит охватывающий электродвигатель цилиндр, расположенный в корпусе с образованием кольцевого канала перед рабочим колесом и имеющий со стороны последнего кольцевые 30 торцовые проточки, диск рабочего колеса С внутренней стороны 19 выступы 11 дисснабжен кольцевыми осевыми выступами, ка 4 рабочего колеса могут быть снабжены размещенными в протоках, а лабиринтное эвольвентными пазами 20 с переменной плоуплотнение выполнено в виде отдельных ращадью проходного сечения и заходом, обдиальных колец, расположенных конценратным направлению вращения рабочего котрично выступам диска, контактирующих леса. 35 наружной поверхностью с боковой стенкой Кроме того, лабиринтное уплотнение сопроточки и размещенных внутренней поверхдержит дистанционные кольца 21, крышку 22 ностью с зазором относительно наружной и крепежные винты 23. поверхности кольцевых выступов диска, приПри вращении рабочего колеса вентилячем часть колец выполнена в виде фильтора электродвигателем 3 создается зона трующих элементов. пониженного давления перед рабочим коле- 40 сом. Продукты износа электродвигателя 3 2. Вентилятор по п. l f отличающийся тем, и смазочные материалы подшипниковых узчто с внутренней стороны выступы диска лов будут стремиться переместиться под дейрабочего колеса снабжены эвольвентными ствием перепада давлений в эту зону. Одпазами с переменной площадью проходнонако установленное на их пути лабиринтго сечения и заходом, обратным направленое уплотнение в виде колец 12 будет за- 45 нию вращения рабочего колеса. 1451351 сриг.1 1451351 вид A \ Направление ёрощемш ] Фиіз Составитель Н Огарко РедакторМ Товтин Техред И Верес Корректор Л Пилипенко Заказ 7053/30 Тираж 520 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035 Москва Ж—35, Раушская наб, д 4/5 Производственно-полиграфическое предприятие, г Ужгород, ул Проектная, 4
