Ролик конвейера
Формула / Реферат
Ролик конвейєра, включающий корпус с цапфами, установленные на последних подшипники, с наружной стороны которых расположены защитные крышки, а с внутренней стороны - уплотнительный элемент, отличающийся тем, что, с целью повышения эффективности уплотнения его подшипников, уплотнительный элемент расположен на іорцовой стороне корпуса и выполнен в виде двух колец с обращенными друг к другу с торцовых сторон выступами и впадинами, при этом последние равномерно расположены подлине окружности колец с возможностью размещения выступов одного из колец во впадинах другого.
Текст

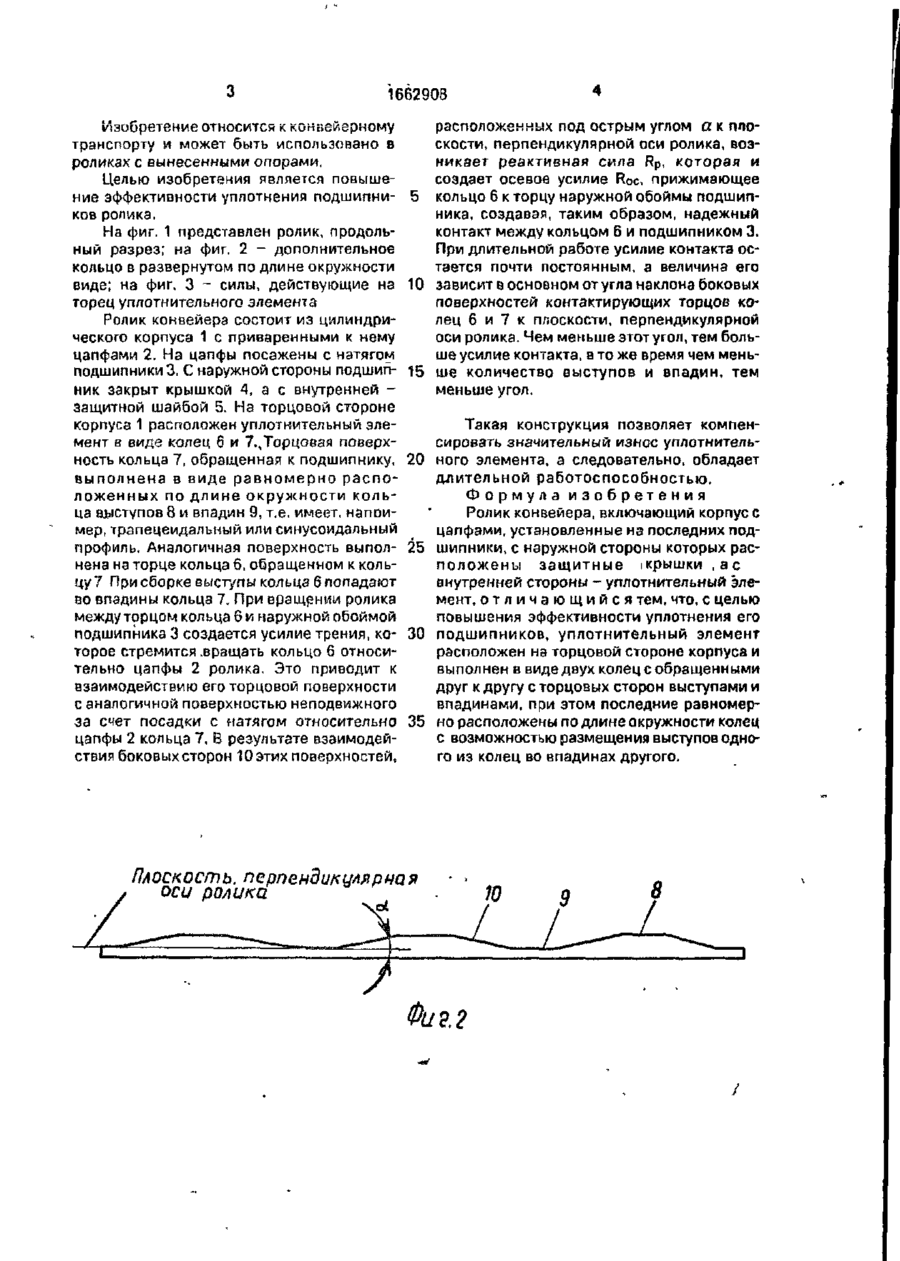

Изобретение относится к конвейерному транспорту и может быть использовано в роликах с вынесенными опорами. Цель повышение эффективности уплотнения подшипников ролика. Ролик включает корпус 1 с цапфами 2, на которых установлень! подшипники (П) 3. С наружной стороны П 3 расположены грушки 4, а с внутренней защитная шайба 5. На торцовой стороне корпуса 1 расположен уплотнительный элемент в виде колец (К) 6, 7 с обращенными друг к другу с торцовых сторон выступами и впадинами. Последние равномерно расположены по длине окружности К 6, 7 с возможностью размещения выступов одного из К во впадинах друюго К. При вр
ДивитисяДодаткова інформація
Назва патенту англійськоюConveyor roller
Автори англійськоюPlakhtii Borys Dmytrovych
Назва патенту російськоюРолик конвейера
Автори російськоюПлахтий Борис Дмитриевич
МПК / Мітки
МПК: B65G 39/09
Код посилання
