Пристрій для подавлення пасивних завад

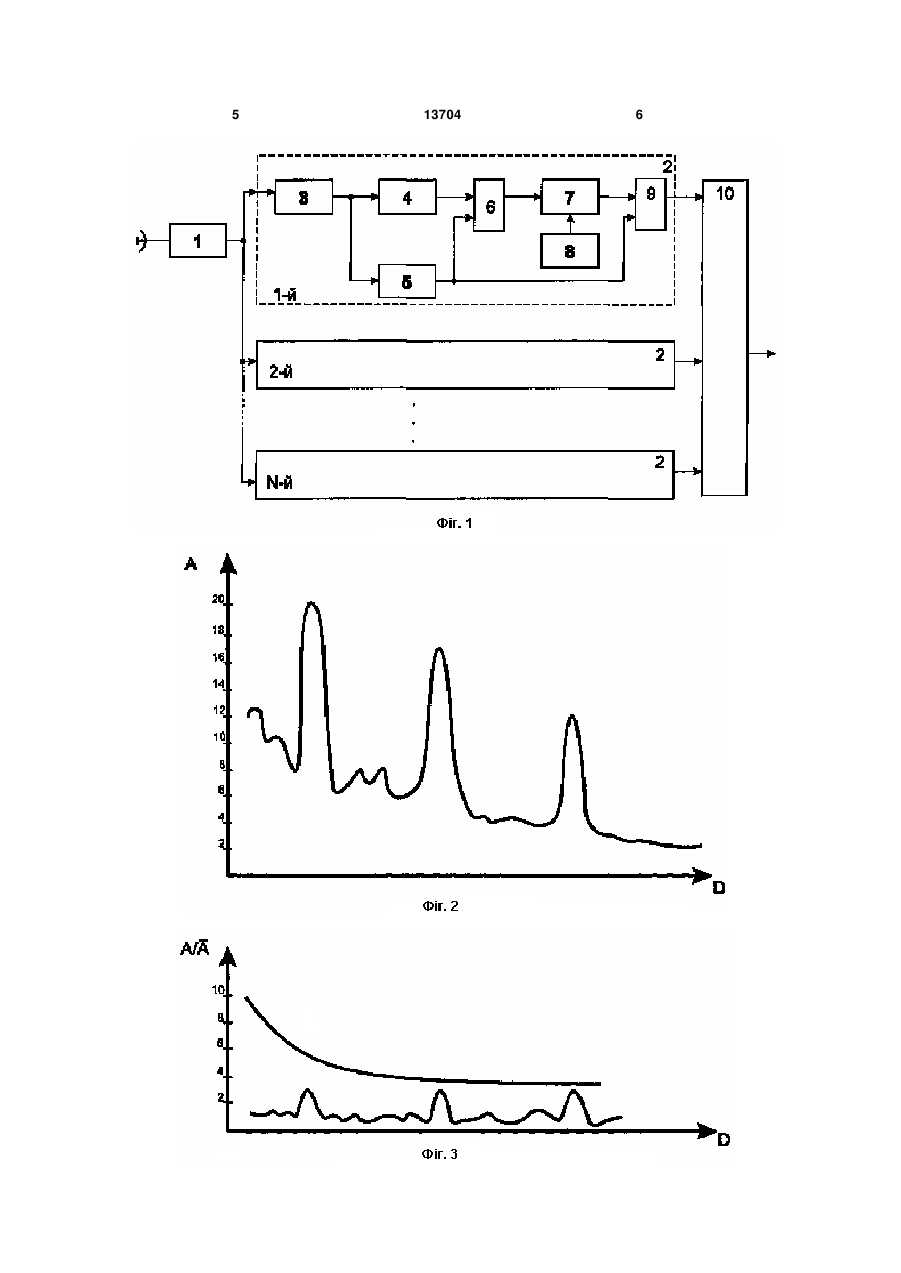

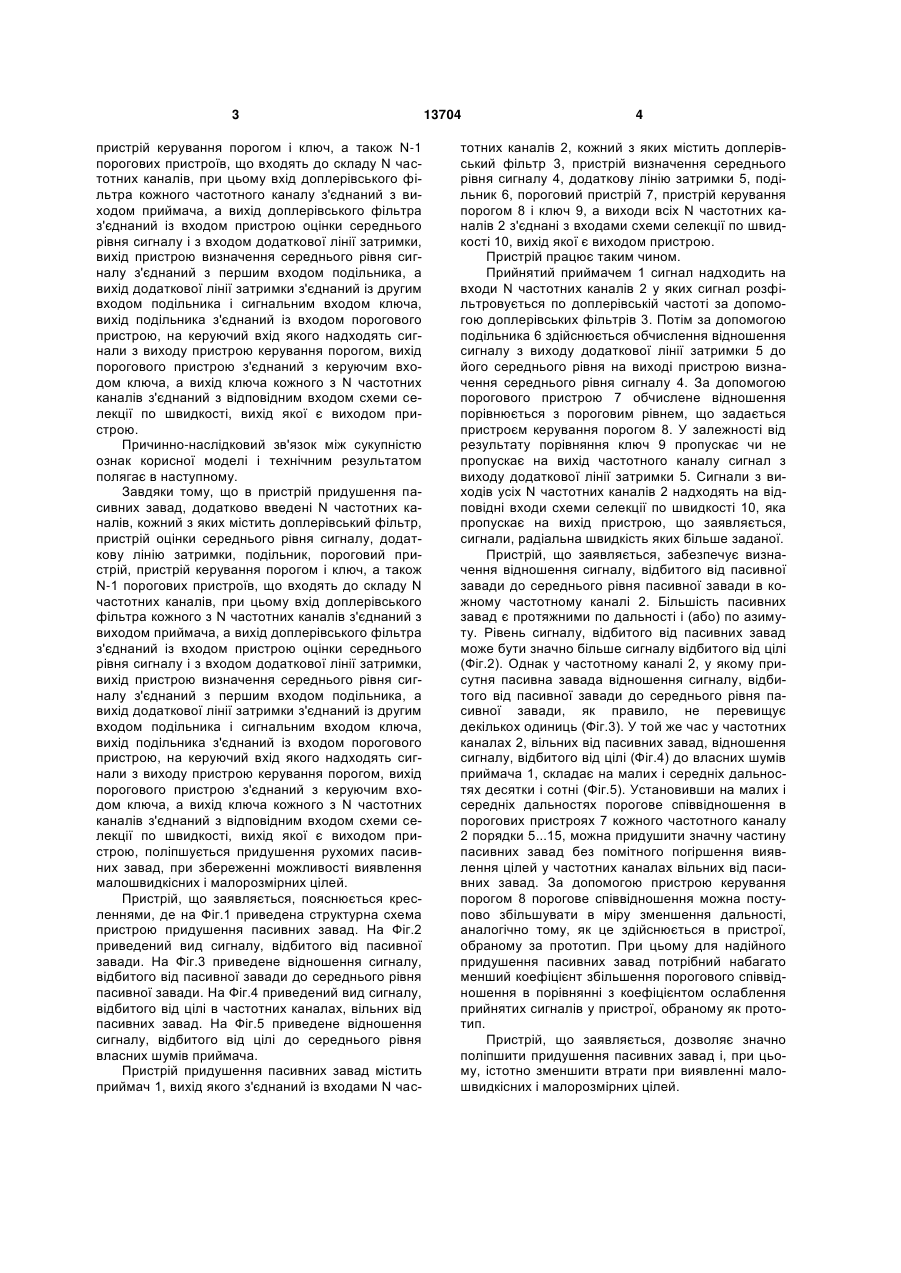

Пристрій для подавлення пасивних завад, що містить приймач, пороговий пристрій і схему селекції по швидкості, який відрізняється тим, що в нього введені N частотних каналів, кожний з яких містить доплерівський фільтр, пристрій оцінки середнього рівня сигналу, додаткову лінію затримки, подільник, пороговий пристрій, пристрій керування порогом і ключ, а також N-1 порогових пристроїв, 3 пристрій керування порогом і ключ, а також N-1 порогових пристроїв, що входять до складу N частотних каналів, при цьому вхід доплерівського фільтра кожного частотного каналу з'єднаний з виходом приймача, а вихід доплерівського фільтра з'єднаний із входом пристрою оцінки середнього рівня сигналу і з входом додаткової лінії затримки, вихід пристрою визначення середнього рівня сигналу з'єднаний з першим входом подільника, а вихід додаткової лінії затримки з'єднаний із другим входом подільника і сигнальним входом ключа, вихід подільника з'єднаний із входом порогового пристрою, на керуючий вхід якого надходять сигнали з виходу пристрою керування порогом, вихід порогового пристрою з'єднаний з керуючим входом ключа, а вихід ключа кожного з N частотних каналів з'єднаний з відповідним входом схеми селекції по швидкості, вихід якої є виходом пристрою. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом полягає в наступному. Завдяки тому, що в пристрій придушення пасивних завад, додатково введені N частотних каналів, кожний з яких містить доплерівський фільтр, пристрій оцінки середнього рівня сигналу, додаткову лінію затримки, подільник, пороговий пристрій, пристрій керування порогом і ключ, а також Ν-1 порогових пристроїв, що входять до складу N частотних каналів, при цьому вхід доплерівського фільтра кожного з N частотних каналів з'єднаний з виходом приймача, а вихід доплерівського фільтра з'єднаний із входом пристрою оцінки середнього рівня сигналу і з входом додаткової лінії затримки, вихід пристрою визначення середнього рівня сигналу з'єднаний з першим входом подільника, а вихід додаткової лінії затримки з'єднаний із другим входом подільника і сигнальним входом ключа, вихід подільника з'єднаний із входом порогового пристрою, на керуючий вхід якого надходять сигнали з виходу пристрою керування порогом, вихід порогового пристрою з'єднаний з керуючим входом ключа, а вихід ключа кожного з N частотних каналів з'єднаний з відповідним входом схеми селекції по швидкості, вихід якої є виходом пристрою, поліпшується придушення рухомих пасивних завад, при збереженні можливості виявлення малошвидкісних і малорозмірних цілей. Пристрій, що заявляється, пояснюється кресленнями, де на Фіг.1 приведена структурна схема пристрою придушення пасивних завад. На Фіг.2 приведений вид сигналу, відбитого від пасивної завади. На Фіг.3 приведене відношення сигналу, відбитого від пасивної завади до середнього рівня пасивної завади. На Фіг.4 приведений вид сигналу, відбитого від цілі в частотних каналах, вільних від пасивних завад. На Фіг.5 приведене відношення сигналу, відбитого від цілі до середнього рівня власних шумів приймача. Пристрій придушення пасивних завад містить приймач 1, вихід якого з'єднаний із входами N час 13704 4 тотних каналів 2, кожний з яких містить доплерівський фільтр 3, пристрій визначення середнього рівня сигналу 4, додаткову лінію затримки 5, подільник 6, пороговий пристрій 7, пристрій керування порогом 8 і ключ 9, а виходи всіх N частотних каналів 2 з'єднані з входами схеми селекції по швидкості 10, вихід якої є виходом пристрою. Пристрій працює таким чином. Прийнятий приймачем 1 сигнал надходить на входи N частотних каналів 2 у яких сигнал розфільтровується по доплерівській частоті за допомогою доплерівських фільтрів 3. Потім за допомогою подільника 6 здійснюється обчислення відношення сигналу з виходу додаткової лінії затримки 5 до його середнього рівня на виході пристрою визначення середнього рівня сигналу 4. За допомогою порогового пристрою 7 обчислене відношення порівнюється з пороговим рівнем, що задається пристроєм керування порогом 8. У залежності від результату порівняння ключ 9 пропускає чи не пропускає на вихід частотного каналу сигнал з виходу додаткової лінії затримки 5. Сигнали з виходів усіх N частотних каналів 2 надходять на відповідні входи схеми селекції по швидкості 10, яка пропускає на вихід пристрою, що заявляється, сигнали, радіальна швидкість яких більше заданої. Пристрій, що заявляється, забезпечує визначення відношення сигналу, відбитого від пасивної завади до середнього рівня пасивної завади в кожному частотному каналі 2. Більшість пасивних завад є протяжними по дальності і (або) по азимуту. Рівень сигналу, відбитого від пасивних завад може бути значно більше сигналу відбитого від цілі (Фіг.2). Однак у частотному каналі 2, у якому присутня пасивна завада відношення сигналу, відбитого від пасивної завади до середнього рівня пасивної завади, як правило, не перевищує декількох одиниць (Фіг.3). У той же час у частотних каналах 2, вільних від пасивних завад, відношення сигналу, відбитого від цілі (Фіг.4) до власних шумів приймача 1, складає на малих і середніх дальностях десятки і сотні (Фіг.5). Установивши на малих і середніх дальностях порогове співвідношення в порогових пристроях 7 кожного частотного каналу 2 порядки 5...15, можна придушити значну частину пасивних завад без помітного погіршення виявлення цілей у частотних каналах вільних від пасивних завад. За допомогою пристрою керування порогом 8 порогове співвідношення можна поступово збільшувати в міру зменшення дальності, аналогічно тому, як це здійснюється в пристрої, обраному за прототип. При цьому для надійного придушення пасивних завад потрібний набагато менший коефіцієнт збільшення порогового співвідношення в порівнянні з коефіцієнтом ослаблення прийнятих сигналів у пристрої, обраному як прототип. Пристрій, що заявляється, дозволяє значно поліпшити придушення пасивних завад і, при цьому, істотно зменшити втрати при виявленні малошвидкісних і малорозмірних цілей. 5 13704 6 7 Комп’ютерна верстка Д. Дорошенко 13704 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
