Пристрій компенсації активних шумових завад

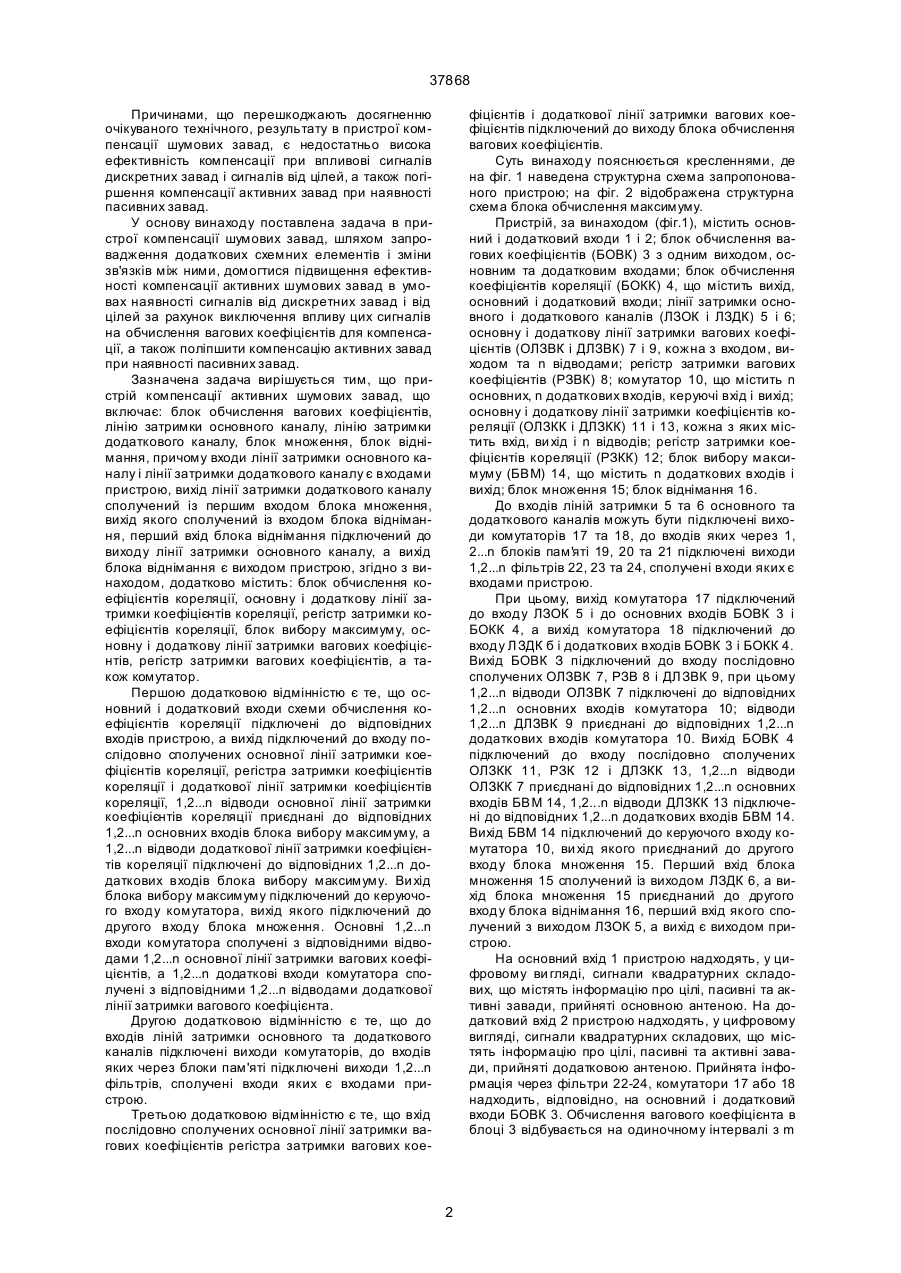

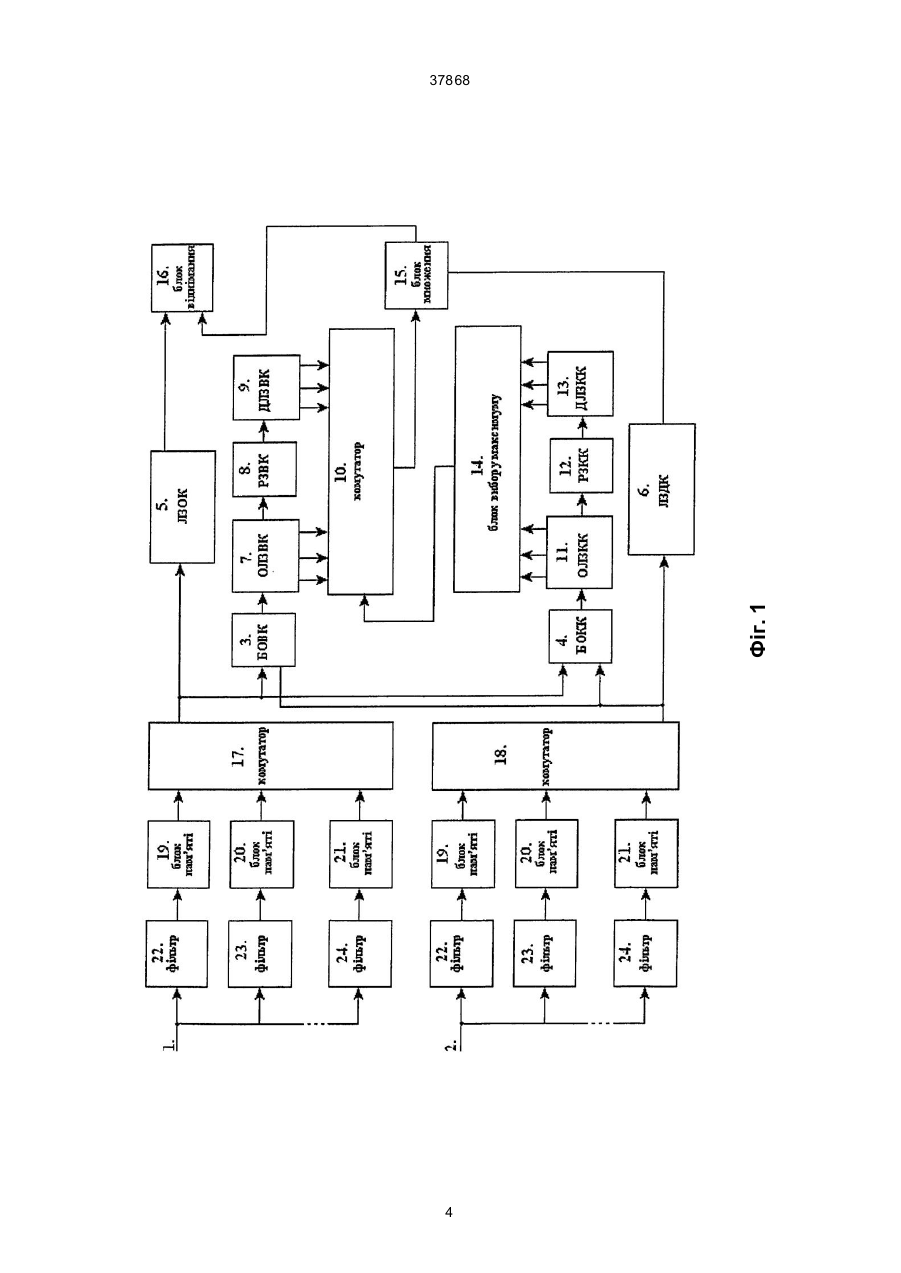

1. Пристрій компенсації активних шумових завад, що включає блок обчислення вагових коефіцієнтів, лінію затримки основного каналу, лінію затримки додаткового каналу, блок множення, блок віднімання, причому входи лінії затримки основного каналу і лінії затримки додаткового каналу є входами пристрою, вихід лінії затримки додаткового каналу сполучений із першим входом блока множення, вихід якого сполучений із входом блока віднімання, перший вхід блока віднімання підключений до виходу лінії затримки основного каналу, а вихід блока віднімання є виходом пристрою, який відрізняє ться тим, що пристрій додатково містить блок обчислення коефіцієнтів кореляції, основну і додаткову лінії затримки коефіцієнтів кореляції, регістр затримки коефіцієнтів кореляції, блок вибору максимуму, основну і додаткову лінії затримки вагових коефіцієнтів, регістр затримки вагових коефіцієнтів, а також комутатор. A (54) ПРИСТРІЙ КОМП ЕНСАЦІЇ АКТИВНИХ ШУМОВИХ ЗАВАД 37868 Причинами, що перешкоджають досягненню очікуваного технічного, результату в пристрої компенсації шумових завад, є недостатньо висока ефективність компенсації при впливові сигналів дискретних завад і сигналів від цілей, а також погіршення компенсації активних завад при наявності пасивних завад. У основу винаходу поставлена задача в пристрої компенсації шумових завад, шляхом запровадження додаткових схемних елементів і зміни зв'язків між ними, домогтися підвищення ефективності компенсації активних шумових завад в умовах наявності сигналів від дискретних завад і від цілей за рахунок виключення впливу цих сигналів на обчислення вагових коефіцієнтів для компенсації, а також поліпшити компенсацію активних завад при наявності пасивних завад. Зазначена задача вирішується тим, що пристрій компенсації активних шумових завад, що включає: блок обчислення вагових коефіцієнтів, лінію затримки основного каналу, лінію затримки додаткового каналу, блок множення, блок віднімання, причому входи лінії затримки основного каналу і лінії затримки додаткового каналу є входами пристрою, вихід лінії затримки додаткового каналу сполучений із першим входом блока множення, вихід якого сполучений із входом блока віднімання, перший вхід блока віднімання підключений до виходу лінії затримки основного каналу, а вихід блока віднімання є виходом пристрою, згідно з винаходом, додатково містить: блок обчислення коефіцієнтів кореляції, основну і додаткову лінії затримки коефіцієнтів кореляції, регістр затримки коефіцієнтів кореляції, блок вибору максимуму, основну і додаткову лінії затримки вагових коефіцієнтів, регістр затримки вагових коефіцієнтів, а також комутатор. Першою додатковою відмінністю є те, що основний і додатковий входи схеми обчислення коефіцієнтів кореляції підключені до відповідних входів пристрою, а вихід підключений до входу послідовно сполучених основної лінії затримки коефіцієнтів кореляції, регістра затримки коефіцієнтів кореляції і додаткової лінії затримки коефіцієнтів кореляції, 1,2...n відводи основної лінії затримки коефіцієнтів кореляції приєднані до відповідних 1,2...n основних входів блока вибору максимуму, а 1,2...n відводи додаткової лінії затримки коефіцієнтів кореляції підключені до відповідних 1,2...n додаткових входів блока вибору максимуму. Ви хід блока вибору максимуму підключений до керуючого входу комутатора, вихід якого підключений до другого входу блока множення. Основні 1,2...n входи комутатора сполучені з відповідними відводами 1,2...n основної лінії затримки вагових коефіцієнтів, а 1,2...n додаткові входи комутатора сполучені з відповідними 1,2...n відводами додаткової лінії затримки вагового коефіцієнта. Другою додатковою відмінністю є те, що до входів ліній затримки основного та додаткового каналів підключені виходи комутаторів, до входів яких через блоки пам'яті підключені виходи 1,2...n фільтрів, сполучені входи яких є входами пристрою. Третьою додатковою відмінністю є те, що вхід послідовно сполучених основної лінії затримки вагових коефіцієнтів регістра затримки вагових кое фіцієнтів і додаткової лінії затримки вагових коефіцієнтів підключений до виходу блока обчислення вагових коефіцієнтів. Суть винаходу пояснюється кресленнями, де на фіг. 1 наведена структурна схема запропонованого пристрою; на фіг. 2 відображена структурна схема блока обчислення максимуму. Пристрій, за винаходом (фіг.1), містить основний і додатковий входи 1 і 2; блок обчислення вагових коефіцієнтів (БОВК) 3 з одним виходом, основним та додатковим входами; блок обчислення коефіцієнтів кореляції (БОКК) 4, що містить вихід, основний і додатковий входи; лінії затримки основного і додаткового каналів (ЛЗОК і ЛЗДК) 5 і 6; основну і додаткову лінії затримки вагових коефіцієнтів (ОЛЗВК і ДЛЗВК) 7 і 9, кожна з входом, виходом та n відводами; регістр затримки вагових коефіцієнтів (РЗВК) 8; комутатор 10, що містить n основних, n додаткових входів, керуючі вхід і вихід; основну і додаткову лінії затримки коефіцієнтів кореляції (ОЛЗКК і ДЛЗКК) 11 і 13, кожна з яких містить вхід, ви хід і n відводів; регістр затримки коефіцієнтів кореляції (РЗКК) 12; блок вибору максимуму (БВМ) 14, що містить n додаткових входів і вихід; блок множення 15; блок віднімання 16. До входів ліній затримки 5 та 6 основного та додаткового каналів можуть бути підключені виходи комутаторів 17 та 18, до входів яких через 1, 2...n блоків пам'яті 19, 20 та 21 підключені виходи 1,2...n фільтрів 22, 23 та 24, сполучені входи яких є входами пристрою. При цьому, вихід комутатора 17 підключений до входу ЛЗОК 5 і до основних входів БОВК 3 і БОКК 4, а вихід комутатора 18 підключений до входу ЛЗДК б і додаткових входів БОВК 3 і БОКК 4. Вихід БОВК З підключений до входу послідовно сполучених ОЛЗВК 7, РЗВ 8 і ДЛЗВК 9, при цьому 1,2...n відводи ОЛЗВК 7 підключені до відповідних 1,2...n основних входів комутатора 10; відводи 1,2...n ДЛЗВК 9 приєднані до відповідних 1,2...n додаткових входів комутатора 10. Вихід БОВК 4 підключений до входу послідовно сполучених ОЛЗКК 11, РЗК 12 і ДЛЗКК 13, 1,2...n відводи ОЛЗКК 7 приєднані до відповідних 1,2...n основних входів БВМ 14, 1,2...n відводи ДЛЗКК 13 підключені до відповідних 1,2...n додаткових входів БВМ 14. Вихід БВМ 14 підключений до керуючого входу комутатора 10, ви хід якого приєднаний до другого входу блока множення 15. Перший вхід блока множення 15 сполучений із виходом ЛЗДК 6, а вихід блока множення 15 приєднаний до другого входу блока віднімання 16, перший вхід якого сполучений з виходом ЛЗОК 5, а вихід є виходом пристрою. На основний вхід 1 пристрою надходять, у цифровому ви гляді, сигнали квадратурних складових, що містять інформацію про цілі, пасивні та активні завади, прийняті основною антеною. На додатковий вхід 2 пристрою надходять, у цифровому вигляді, сигнали квадратурних складових, що містять інформацію про цілі, пасивні та активні завади, прийняті додатковою антеною. Прийнята інформація через фільтри 22-24, комутатори 17 або 18 надходить, відповідно, на основний і додатковий входи БОВК 3. Обчислення вагового коефіцієнта в блоці 3 відбувається на одиночному інтервалі з m 2 37868 дискретів дальності, наприклад, методом ковзного вікна. Значення вагових коефіцієнтів із виходу БОВК 3 надходять на вхід послідовно сполучених ОЛЗВК 7, РЗВ 8 і ДЛЗВК 9. Затримка між відводами ОЛЗВК 7 і ДЛЗВК 9 складає m дискретів дальності і дорівнює інтервалові усереднення за дальністю оцінки величини вагового коефіцієнта. Затримка РЗВК 8 складає L дискретів дальності. Величина L обирається з умови виключення сигналу в аналізованій вибірці з оцінки величини вагового коефіцієнта. Паралельно розрахункам вагового коефіцієнта відбувається розрахунок коефіцієнта кореляції в блоці БОКК 4, на основний і додатковий входи якого надходять сигнали, відповідно, з основного і додаткового входів 1 і 2 пристрою. Значення коефіцієнтів кореляції з виходу БОКК 4 надходять на вхід послідовно сполучених ОЛЗКК 11, РЗК 1 та ДЛЗКК 13. Затримка між відводами ОЛЗКК 11 і ДЛЗКК 13 складає m дискретів дальності і дорівнює інтервалові усереднення по дальності оцінки величини коефіцієнта кореляції (r і). Затримка РЗКК 12 складає L дискретів дальності. Це дозволяє виключити сигнал в аналізованій вибірці з оцінки величини коефіцієнта кореляції. Значення коефіцієнтів кореляції з 1,2...n відводів ОЛЗКК 11 і ДЛЗКК 13 надходять на відповідні 1,2...n основні і 1,2...n додаткові входи блока вибору максимуму БВМ 14. У БВМ 14 аналізується 2×n значень коефіцієнтів кореляції. Оскільки наявність у будь-якому оцінюваному інтервалі, із m дискретів дальності, сигналів від цілей або дискретних завад веде до зменшення величини коефіцієнта кореляції, то оцінюваному інтервалу, найменш схильному впливові від сигналів, відмінних від шумових завад, наприклад, сигналів від цілей і дискретних завад, відповідає максимальний коефіцієнт кореляції. Аналіз у БВМ 14 відбувається за сигналами, що надходять на 1,2...n основні і 1,2...n додаткові входи. У результаті аналізу на виході БВМ 14 формується код позиційного номера того входу БВМ 14, на якому є присутнім максимальний сигнал, тобто максимальне значення коефіцієнта кореляції. Варіант побудови блока вибору максимуму 14 для n=4 наведений на фіг. 2. Блок вибору максимуму для n=4 складається з трьох груп. Перша група включає чотири схеми порівняння 25, чотири комутатори коду номера входу 26 і чотири комутатори сигналів 27. Друга група містить дві схеми порівняння 25, два комутатори коду номера входу 26 і два комутатори сигналів 27. Третя група містить схему порівняння 25 і комутатор коду номера входу 26. Пристрій працює наступним чином. На входи комутаторів коду номерів входів 26 першої групи надходять коди номера входів, сигнали яких аналізуються на відповідних схемах порівняння 25. Кожна схема порівняння 25 виконує порівняння величини сигналів двох коефіцієнтів кореляції і видає керуючий сигнал на комутатор номера входу 26 і комутатор сигналів 27. Комутатор сигналів 27 пропускає на вхід код коефіцієнта кореляції більшої величини, а комутатор номера входу - код номера відповідного входу. Аналогічно відбувається вибір у другій групі. У третій групі відбувається порівняння максимальних сигналів, обраних серед сигналів на 1...4 основних входах і сигналів на 1...4 додаткових входа х, обраних у першій і другій групах. З входів пристрою сигнали основного і додаткового каналів надходять на входи 1, 2...n фільтрів 22 -24, далі - на входи 1, 2...n блоків пам'яті 19, 20 та 21. 3 виходів зазначених блоків пам'яті сигнали надходять на комутатори 17 та 18 основного та додаткового каналів. Зкомутовані сигнали надходять з виходів 1 та 2 на входи ліній затримки 5 та 6 основного та додаткового каналів і затримуються на час вибору оптимального вагового коефіцієнта, рівного (n×m)+L/2 дискретам дальності. Затримка на (n×m) дискретів відбувається в ЛЗВК 7 і ЛЗКК 11, а затримка на L/2 дискретів - в РЗВК 8 і РЗКК 12. Сформований код із виходу БВМ 14 надходить на керуючий вхід комутатора 10, у результаті чого на вихід комутатора 10 проходить сигнал з того ж входу, на якому був присутній максимальний сигнал у БВМ 14. Сигнал на виході комутатора 10 несе інформацію про найбільш точний ваговий коефіцієнт, розрахований за оцінюваним інтервалом, найменш схильним до впливу сигналів від цілей і дискретних завад. Сигнал додаткового каналу, що надходить із ЛЗДК 6, умножається в блоці множення 15 на ваговий коефіцієнт, вироблений для даного дискрета дальності: Uдоді×Kopti, де Uдодi і Kopti - комплексний сигнал із додаткового входу і комплексне оптимальне значення вагового коефіцієнта, відповідно, і результат надходить на другий вхід блока віднімання 16. На перший вхід блока віднімання 16 надходить сигнал основного каналу з ви ходу ЛЗОК 5. Результат: Uосн і-Uдодi×Kopti, де Uocні - комплексний сигнал з основного входу - надходить на вихід пристрою. Таким чином, запропоноване технічне рішення дозволяє підвищити ефективність компенсації активних шумових завад в умовах впливу дискретних завад і при наявності сигналів від цілей, а також поліпшити компенсацію активних завад при наявності пасивних завад. 3 Фіг. 1 37868 4 37868 Фіг. 2 5 37868 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
