Робоче обладнання для укладання труб

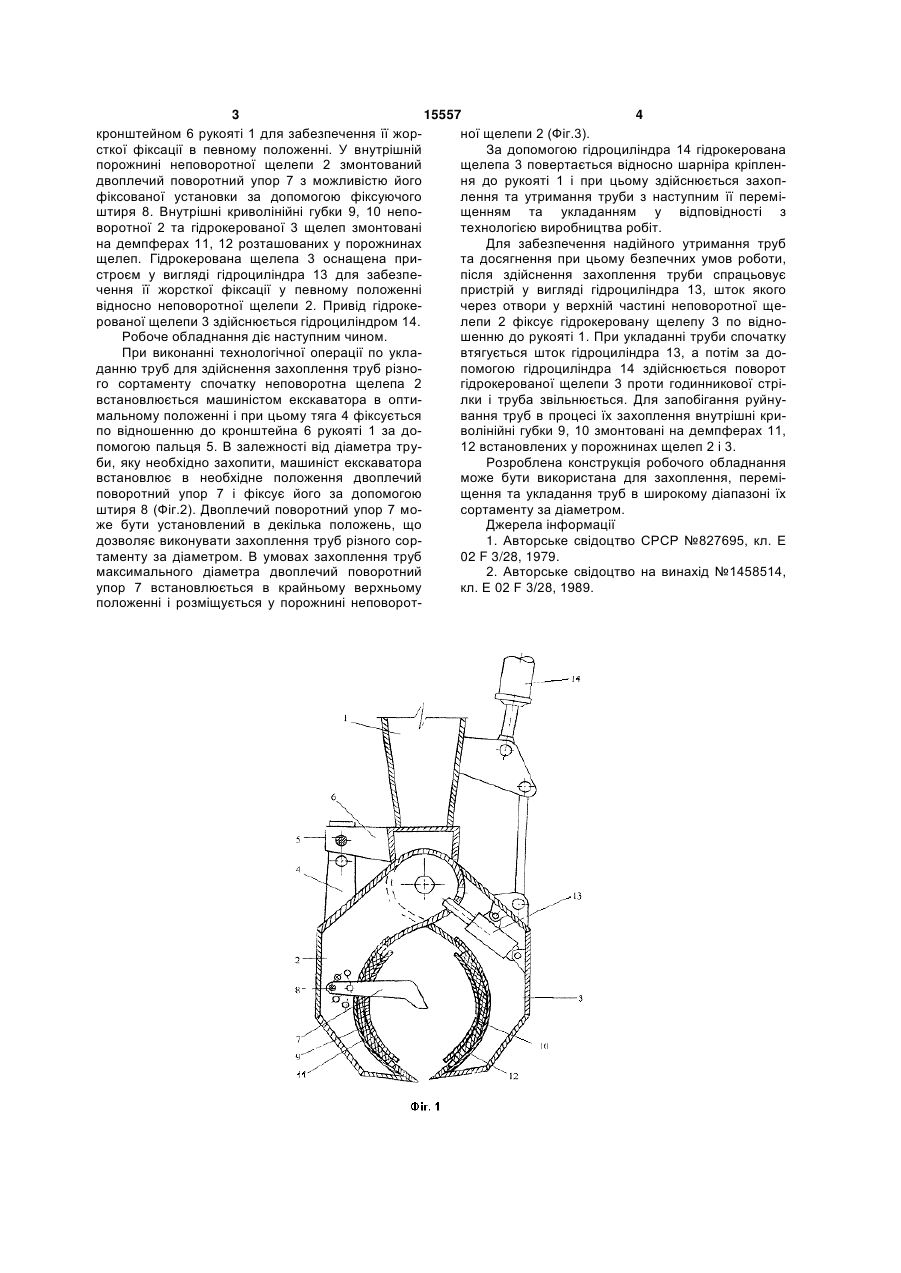

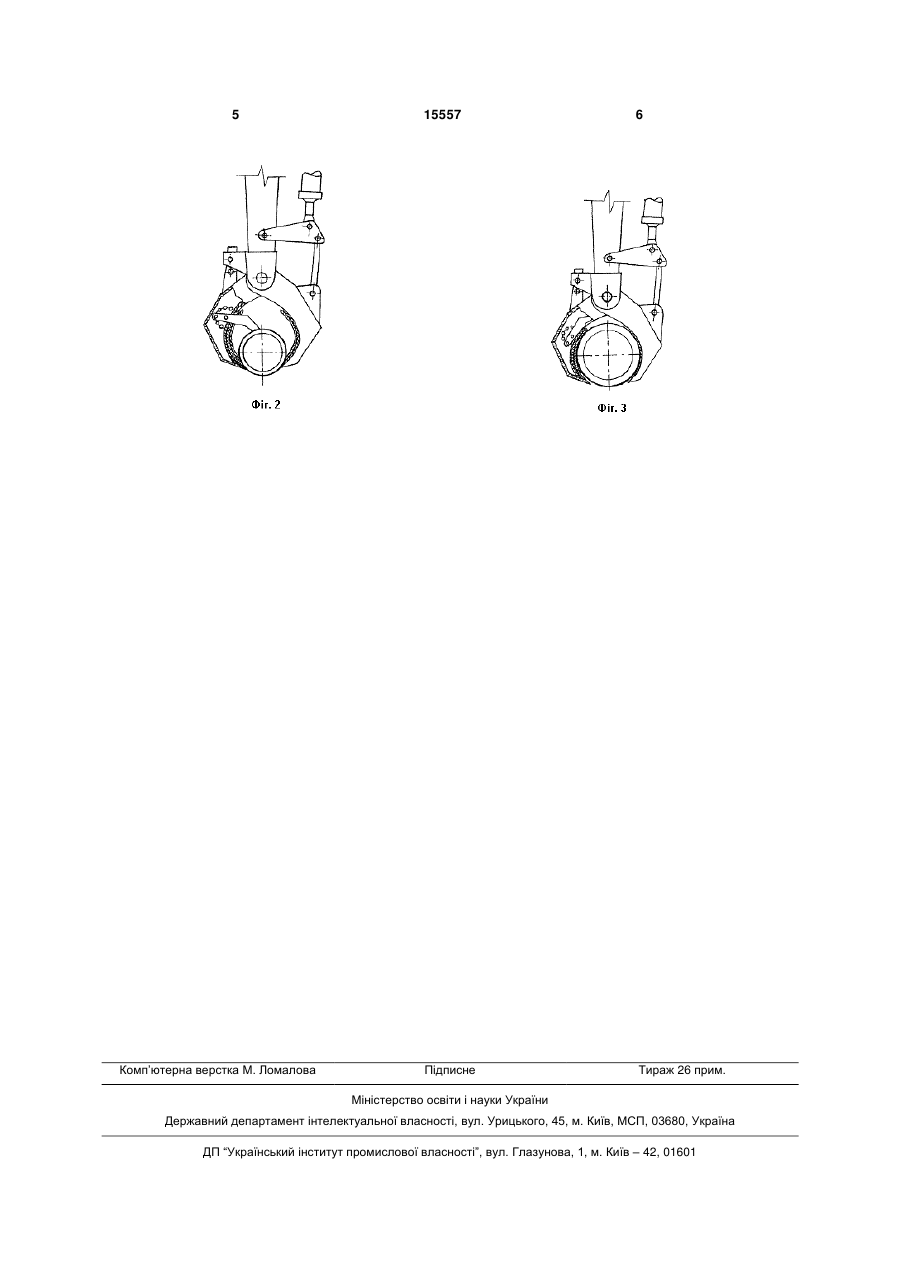

Робоче обладнання для укладання труб, що містить рукоятку і дві щелепи, неповоротну і гідро 3 15557 4 кронштейном 6 рукояті 1 для забезпечення її жорної щелепи 2 (Фіг.3). сткої фіксації в певному положенні. У внутрішній За допомогою гідроциліндра 14 гідрокерована порожнині неповоротної щелепи 2 змонтований щелепа 3 повертається відносно шарніра кріплендвоплечий поворотний упор 7 з можливістю його ня до рукояті 1 і при цьому здійснюється захопфіксованої установки за допомогою фіксуючого лення та утримання труби з наступним її переміштиря 8. Внутрішні криволінійні губки 9, 10 непощенням та укладанням у відповідності з воротної 2 та гідрокерованої 3 щелеп змонтовані технологією виробництва робіт. на демпферах 11, 12 розташованих у порожнинах Для забезпечення надійного утримання труб щелеп. Гідрокерована щелепа 3 оснащена прита досягнення при цьому безпечних умов роботи, строєм у вигляді гідроциліндра 13 для забезпепісля здійснення захоплення труби спрацьовує чення її жорсткої фіксації у певному положенні пристрій у вигляді гідроциліндра 13, шток якого відносно неповоротної щелепи 2. Привід гідрокечерез отвори у верхній частині неповоротної щерованої щелепи 3 здійснюється гідроциліндром 14. лепи 2 фіксує гідрокеровану щелепу 3 по відноРобоче обладнання діє наступним чином. шенню до рукояті 1. При укладанні труби спочатку При виконанні технологічної операції по уклавтягується шток гідроциліндра 13, а потім за доданню труб для здійснення захоплення труб різнопомогою гідроциліндра 14 здійснюється поворот го сортаменту спочатку неповоротна щелепа 2 гідрокерованої щелепи 3 проти годинникової стрівстановлюється машиністом екскаватора в оптилки і труба звільнюється. Для запобігання руйнумальному положенні і при цьому тяга 4 фіксується вання труб в процесі їх захоплення внутрішні крипо відношенню до кронштейна 6 рукояті 1 за доволінійні губки 9, 10 змонтовані на демпферах 11, помогою пальця 5. В залежності від діаметра тру12 встановлених у порожнинах щелеп 2 і 3. би, яку необхідно захопити, машиніст екскаватора Розроблена конструкція робочого обладнання встановлює в необхідне положення двоплечий може бути використана для захоплення, переміповоротний упор 7 і фіксує його за допомогою щення та укладання труб в широкому діапазоні їх штиря 8 (Фіг.2). Двоплечий поворотний упор 7 мосортаменту за діаметром. же бути установлений в декілька положень, що Джерела інформації дозволяє виконувати захоплення труб різного сор1. Авторське свідоцтво СРСР №827695, кл. Е таменту за діаметром. В умовах захоплення труб 02 F 3/28, 1979. максимального діаметра двоплечий поворотний 2. Авторське свідоцтво на винахід №1458514, упор 7 встановлюється в крайньому верхньому кл. Е 02 F 3/28, 1989. положенні і розміщується у порожнині неповорот 5 Комп’ютерна верстка М. Ломалова 15557 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
