Сівалка точного висіву

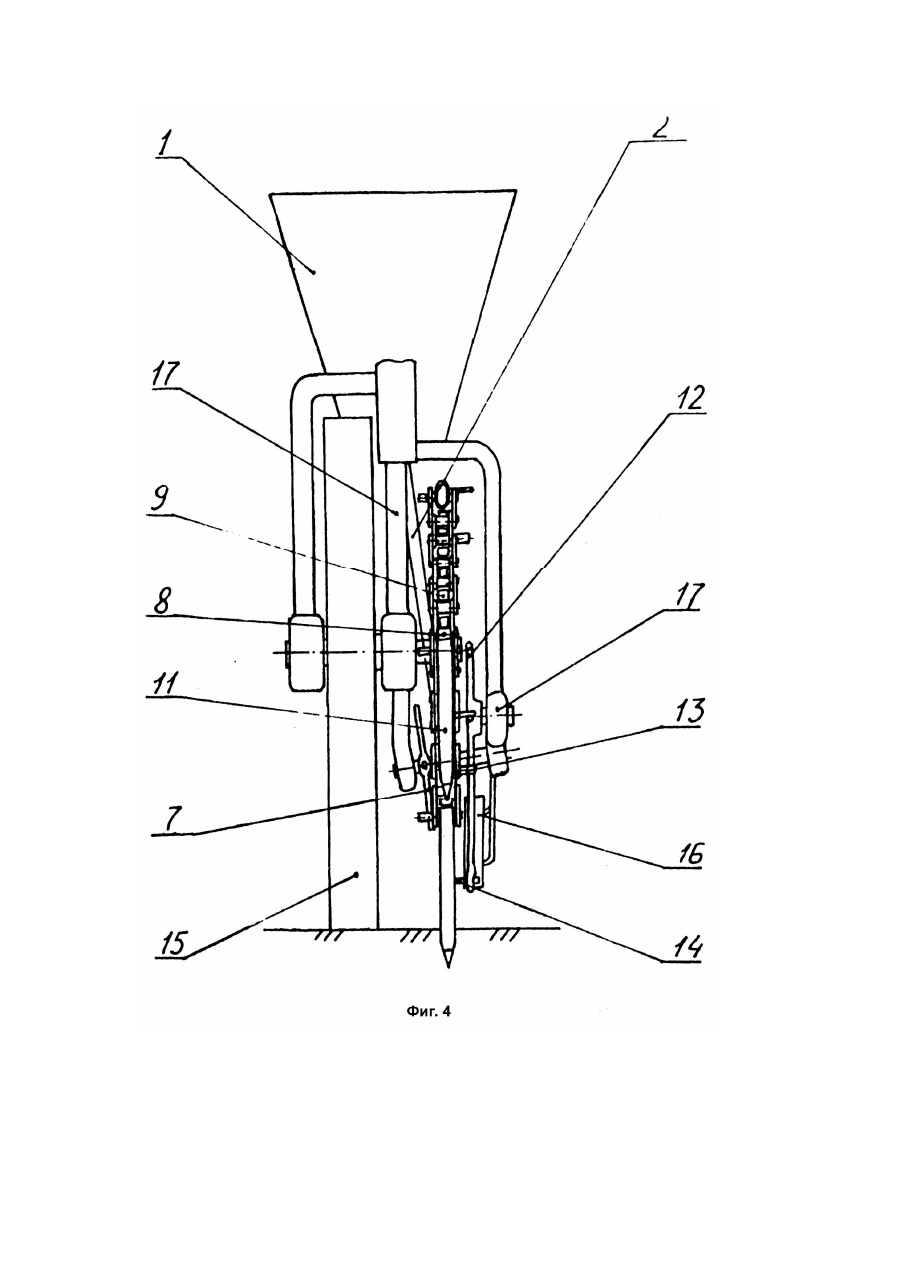

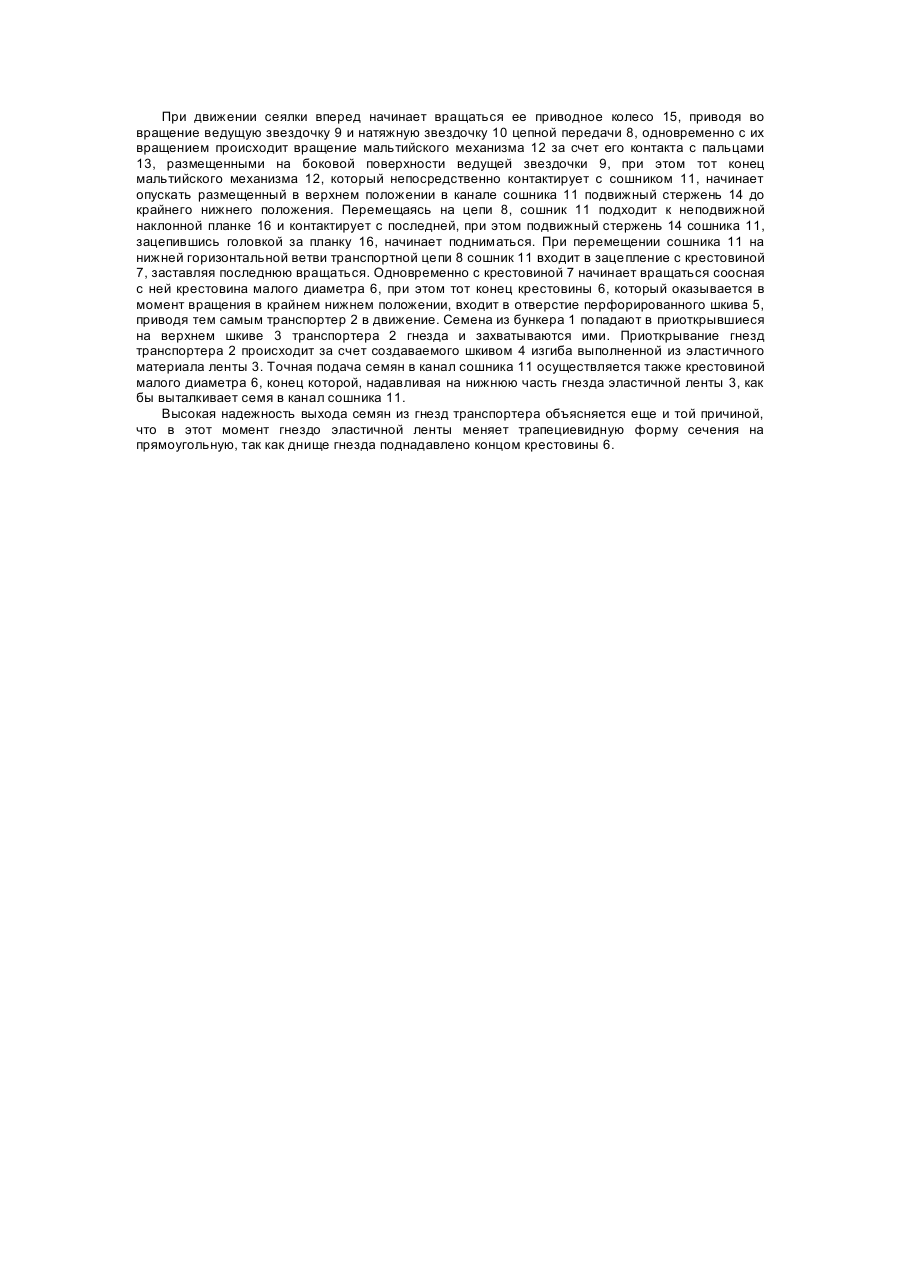

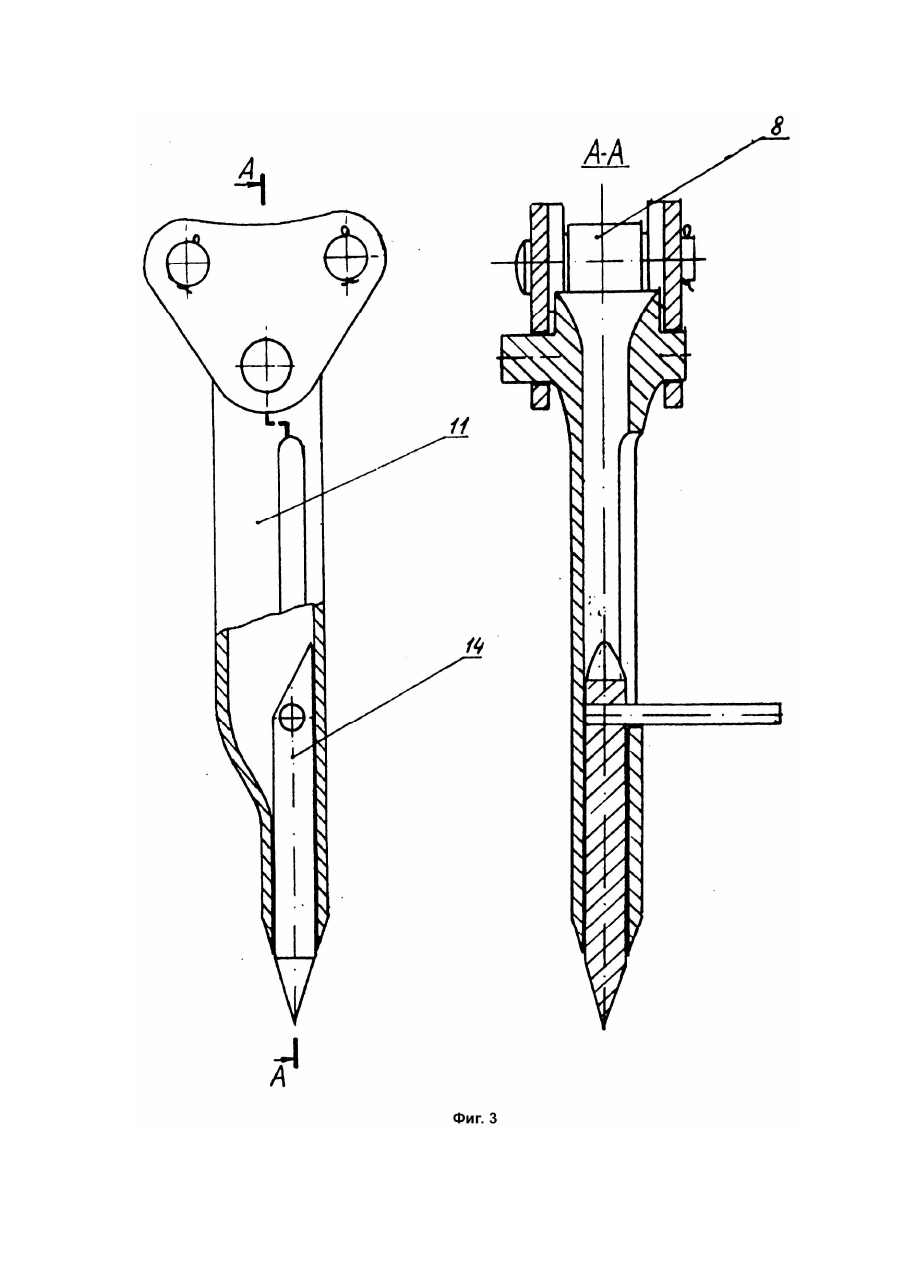

Изобретение относится к области сельскохозяйственного машиностроения и предназначено для высева семян свеклы. Известны машины для точного посева пропашных культур, включающие ячеистые рабочие органы высевающих аппаратов, выполненные в виде ячеистой ленты [1]. Недостатком таких машин является недостаточная точность высева семян. Известны также машины для посева семян, содержащие бункер для семян, размещенный под ним наклонный транспортер с эластичной лентой, в которой выполнены гнезда для семян [2]. Недостаток такой машины состоит в невысокой надежности и точности посева семян. Наиболее близким по технической сущности к предлагаемой сеялке является высевающий аппарат, включающий бункер с ворошилкой, размещенный под бункером транспортер с эластичной лентой, имеющей цилиндрические гнезда, оси последних наклонны под углом, равным углу наклона транспортера, а также скатную доску. При этом под гнездами ленты транспортера размещены подушечки [3]. Существенным недостатком такого аппарата является недостаточная точность доставки к месту посадки каждого предназначенного к посадке семени за счет того, что надежный захват семян гнезда цилиндрической формы эластичного транспортера не обеспечивают. Кроме того, при попадании семян из гнезд транспортера на скатную доску, возможна их задержка, и в результате присоединение последовательно поступающих семян друг к другу, что в конечном итоге приведет к неравномерности расстояний между высаженными семенами и невозможности их поштучной посадки. Таким образом, анализ существующего уровня техники показывает, что задачей сегодняшнего дня в данной области техники является повышение точности поштучного высева семян. Поставленная задача решается следующим образом. В известном высевающем аппарате, содержащем бункер и установленный под ним транспортер, включающий эластичную ленту с гнездами для семян, согласно изобретению, гнезда для семян выполняют трапециевидными в сечении, а на нижнем перфорированном шкиве транспортера размещают две различного размера крестовины, большую из которых устанавливают с возможностью контактирования с подвижными сошниками, а меньшую крестовину размещают внутри этого шкива таким образом, что каждый из концов крестовины в крайнем нижнем положении контактирует через отверстия в шкиве с днищем трапециевидных в сечении гнезд эластичного транспортера, при этом привод подвижных шарнирно закрепленных сошников выполняют в виде цепной передачи, ведущую звездочку которой размещают на валу приводного колеса сеялки. Кроме того, каждый сошник выполняют в форме трубок с двумя продольными каналами, в одном из которых размещают подвижные стержни, а в другом, подаваемое для посадки семя, при этом привод подвижных стержней для опускания выполняют в форме мальтийского механизма, ось вращения которого размещена на раме сеялки с эксцентриситетом по отношению к оси приводной звездочки цепной передачи и взаимодействующего с пальцами жестко и эквидистантно по кругу закрепленными на боковой поверхности приводной звездочки, а для поднятия - в виде неподвижной закрепленной на раме сеялки наклонно к горизонтали направляющей планки. На приведенных чертежах дано схематичное изображение заявляемой сеялки точного высева. На фиг.1- фронтальная проекция, на фиг.2 - аксонометрическая проекция, на фиг.3 конструкция сошника. Сеялка точного высева содержит бункер 1 с размещенным под ним транспортером 2, включающим бесконечную ленту 3 с трапециевидными в сечении гнездами для захвата и транспортировки семян, верхний шкив 4 транспортера 2 и нижний перфорированный шкив 5, размещенную внутри шкива 5 крестовину 6 малого диаметра так, что обеспечен контакт каждого из концов меньшей крестовины 6 в крайнем нижнем положении через отверстия в шкиве 5 с днищем трапециевидных гнезд транспортера 2. Кроме того, сеялка содержит соосную с крестовиной 6 крестовину 7 большого размера, контактирующую с трубчатыми подвижными сошниками 11, закрепленными шарнирно на транспортной цепи 8 цепной передачи, включающей звездочки 9, 10, при этом ведущая звездочка 9 цепной передачи размещена на одном валу с приводным колесом 15 сеялки, а на ее боковой поверхности эквидистантно по окружности жестко закреплены пальцы 13, контактирующие при вращении звездочки 9 с мальтийским механизмом 12, ось вращения которого установлена в подшипниках на раме сеялки и размещена с эксцентриситетом по отношению к оси приводной звездочки 9. Трубчатые подвижные сошники 11 выполнены двухканальными, в одном из этих каналов размещено предназначенное к посадке семя, а во втором подвижный стержень, снабженный головкой и установленный с возможностью подъема-опускания. Опускание посредством контакта с мальтийским механизмом 12 и подъема за счет попадания головки на наклонную к горизонтали планку 16, закрепленную на раме 17 сеялки. Графический материал заявки можно дополнить одним схематичным чертежом с целью показать таким образом ось вращения мальтийского креста, размещенную на раме сеялки (фиг.4). Сеялка точного высева работает следующим образом, При движении сеялки вперед начинает вращаться ее приводное колесо 15, приводя во вращение ведущую звездочку 9 и натяжную звездочку 10 цепной передачи 8, одновременно с их вращением происходит вращение мальтийского механизма 12 за счет его контакта с пальцами 13, размещенными на боковой поверхности ведущей звездочки 9, при этом тот конец мальтийского механизма 12, который непосредственно контактирует с сошником 11, начинает опускать размещенный в верхнем положении в канале сошника 11 подвижный стержень 14 до крайнего нижнего положения. Перемещаясь на цепи 8, сошник 11 подходит к неподвижной наклонной планке 16 и контактирует с последней, при этом подвижный стержень 14 сошника 11, зацепившись головкой за планку 16, начинает подниматься. При перемещении сошника 11 на нижней горизонтальной ветви транспортной цепи 8 сошник 11 входит в зацепление с крестовиной 7, заставляя последнюю вращаться. Одновременно с крестовиной 7 начинает вращаться соосная с ней крестовина малого диаметра 6, при этом тот конец крестовины 6, который оказывается в момент вращения в крайнем нижнем положении, входит в отверстие перфорированного шкива 5, приводя тем самым транспортер 2 в движение. Семена из бункера 1 попадают в приоткрывшиеся на верхнем шкиве 3 транспортера 2 гнезда и захватываются ими. Приоткрывание гнезд транспортера 2 происходит за счет создаваемого шкивом 4 изгиба выполненной из эластичного материала ленты 3. Точная подача семян в канал сошника 11 осуществляется также крестовиной малого диаметра 6, конец которой, надавливая на нижнюю часть гнезда эластичной ленты 3, как бы выталкивает семя в канал сошника 11. Высокая надежность выхода семян из гнезд транспортера объясняется еще и той причиной, что в этот момент гнездо эластичной ленты меняет трапециевидную форму сечения на прямоугольную, так как днище гнезда поднадавлено концом крестовины 6.
