Система для регулювання температури стінок кристалізатора

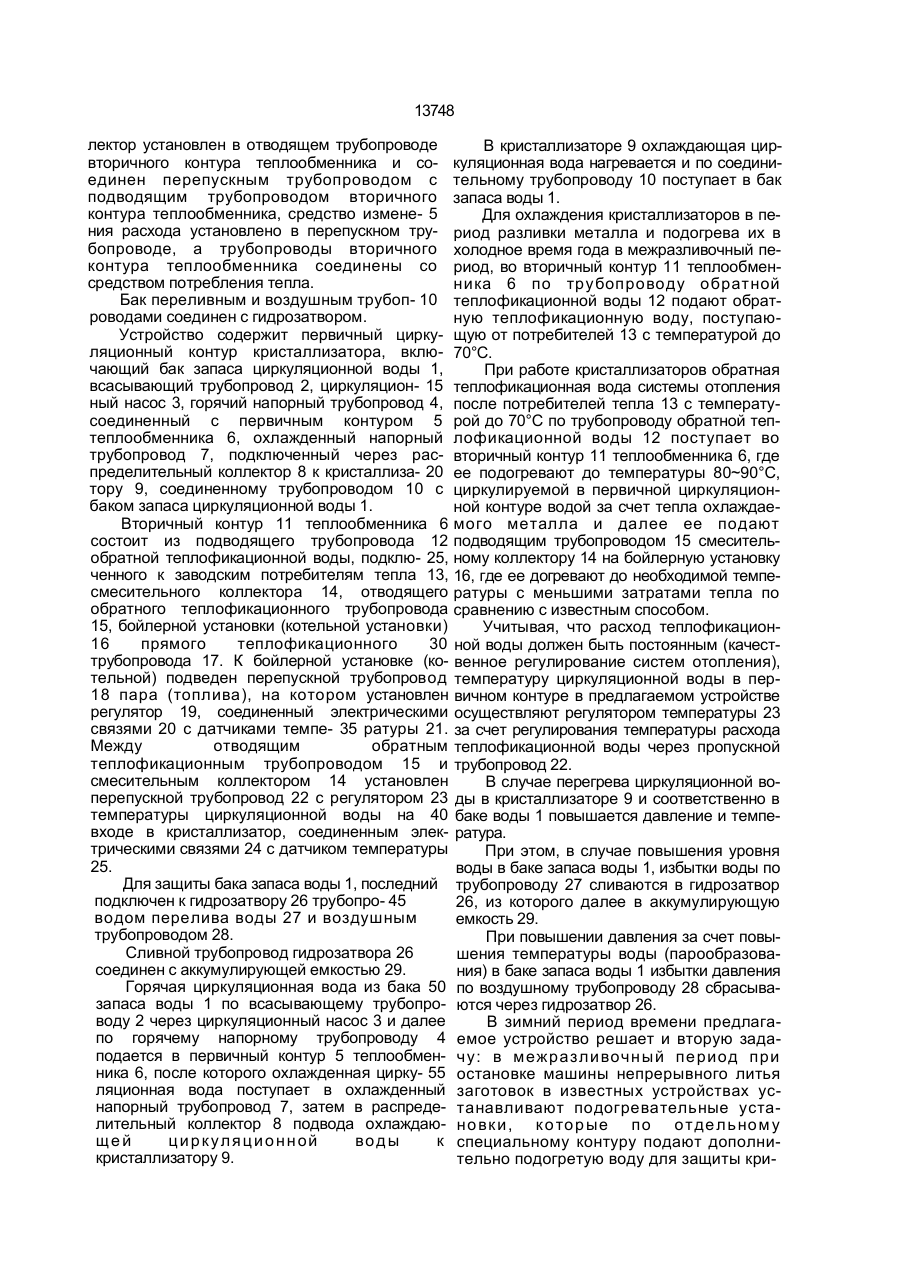

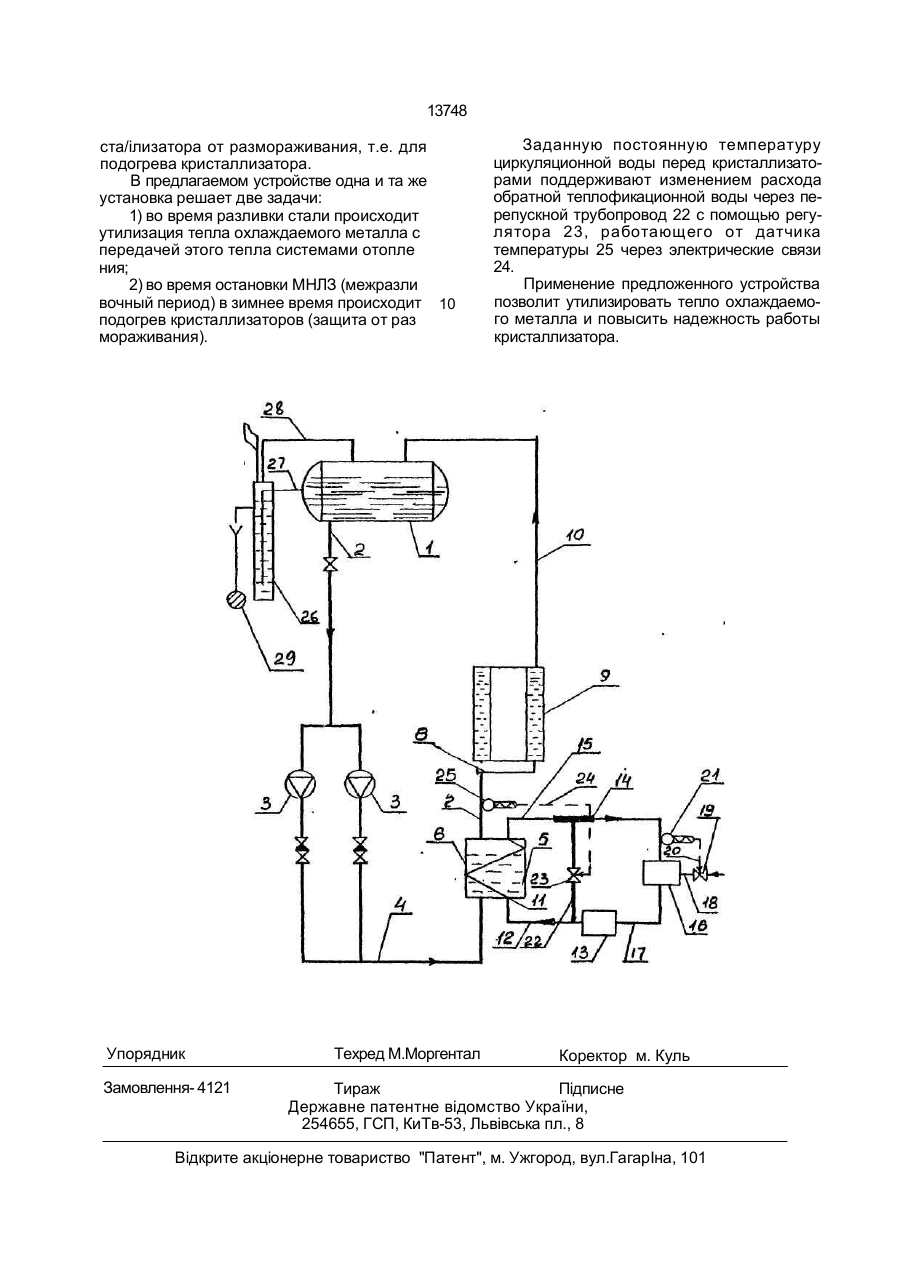

1. Система для регулирования темпера туры стенок кристаллизатора, содержащая бак, соединенный трубопроводом через первичный контур теплообменника со вхо дом системы охлаждения кристаллизатора, выход которой соединен трубопроводом с баком, причем в трубопроводе для соедине ния бака с первичным контуром теплооб менника установлен циркуляционный насос, а в трубопроводе для соединения первичного контура теплообменника с кристаллизатором установлен датчик температуры, выход которого соединен со средством изменения расхода, отличающаяс я тем, что она снабжена смесительным коллектором и перепускным трубопроводом, причем смесительный коллектор установлен в отводящем трубопроводе вторичного контура теплообменника и соединен перепускным трубопроводом с подводящим трубопроводом вторичного контура теплообменника, средство изменения расхода установлено в перепускном трубопроводе, трубопроводы вторичного контура теплообменника соединены со средством потребления тепла. 2. Система поп.1, о т л и ч а ю щ а я с я тем, что бак переливным и воздушными трубопроводами соединен с гидрозатвором. С > со Изобретение относится к черной металлургии и может быть использовано при непрерывной разливке металла и его охлаждении в кристаллизаторе. Известная установка для непрерывного литья заготовок, содержащая бак, соединенный трубопроводом через первичный контур теплообменника со входом системы охлаждения кристаллизатора, выход которой соединен трубопроводом с баком, причем в трубопроводе для соединения бака с первичным контуром теплообменника установлен циркуляционный насос, а в трубопроводе для соединения первичного контура теплообменника с кристаллизатором установлен датчик температуры, выход которого соединен со средством изменения расхода. Недостатком устройства является ненадежная работа кристаллизатора в связи с необходимостью специального подогрева кристаллизатора в межразливочный период в зимнее время. Целью изобретения является повышение ненадежности кристаллизатора и эф-, фективности утилизации тепла. Указанная цель достигается тем, что известная система для регулирования температуры стенок кристаллизатора снабжена смесительным коллектором и перепускным трубопроводом, причем смесительный кол 2 00 13748 лектор установлен в отводящем трубопроводе В кристаллизаторе 9 охлаждающая цирвторичного контура теплообменника и со- куляционная вода нагревается и по соединиединен перепускным трубопроводом с тельному трубопроводу 10 поступает в бак подводящим трубопроводом вторичного запаса воды 1. контура теплообменника, средство измене- 5 Для охлаждения кристаллизаторов в пения расхода установлено в перепускном тру- риод разливки металла и подогрева их в бопроводе, а трубопроводы вторичного холодное время года в межразливочный пеконтура теплообменника соединены со риод, во вторичный контур 11 теплообменсредством потребления тепла. ника 6 по трубопроводу обратной Бак переливным и воздушным трубоп- 10 теплофикационной воды 12 подают обратроводами соединен с гидрозатвором. ную теплофикационную воду, поступаюУстройство содержит первичный цирку- щую от потребителей 13 с температурой до ляционный контур кристаллизатора, вклю- 70°С. чающий бак запаса циркуляционной воды 1, При работе кристаллизаторов обратная всасывающий трубопровод 2, циркуляцион- 15 теплофикационная вода системы отопления ный насос 3, горячий напорный трубопровод 4, после потребителей тепла 13 с температусоединенный с первичным контуром 5 рой до 70°С по трубопроводу обратной тептеплообменника 6, охлажденный напорный лофикационной воды 12 поступает во трубопровод 7, подключенный через рас- вторичный контур 11 теплообменника 6, где пределительный коллектор 8 к кристаллиза- 20 ее подогревают до температуры 80~90°С, тору 9, соединенному трубопроводом 10 с циркулируемой в первичной циркуляционбаком запаса циркуляционной воды 1. ной контуре водой за счет тепла охлаждаеВторичный контур 11 теплообменника 6 мого металла и далее ее подают состоит из подводящего трубопровода 12 подводящим трубопроводом 15 смесительобратной теплофикационной воды, подклю- 25, ному коллектору 14 на бойлерную установку ченного к заводским потребителям тепла 13, 16, где ее догревают до необходимой темпесмесительного коллектора 14, отводящего ратуры с меньшими затратами тепла по обратного теплофикационного трубопровода сравнению с известным способом. 15, бойлерной установки (котельной установки) Учитывая, что расход теплофикацион16 прямого теплофикационного 30 ной воды должен быть постоянным (качесттрубопровода 17. К бойлерной установке (ко- венное регулирование систем отопления), тельной) подведен перепускной трубопровод температуру циркуляционной воды в пер18 пара (топлива), на котором установлен вичном контуре в предлагаемом устройстве регулятор 19, соединенный электрическими осуществляют регулятором температуры 23 связями 20 с датчиками темпе- 35 ратуры 21. за счет регулирования температуры расхода Между отводящим обратным теплофикационной воды через пропускной теплофикационным трубопроводом 15 и трубопровод 22. смесительным коллектором 14 установлен В случае перегрева циркуляционной воперепускной трубопровод 22 с регулятором 23 ды в кристаллизаторе 9 и соответственно в температуры циркуляционной воды на 40 баке воды 1 повышается давление и темпевходе в кристаллизатор, соединенным элек- ратура. трическими связями 24 с датчиком температуры При этом, в случае повышения уровня 25. воды в баке запаса воды 1, избытки воды по Для защиты бака запаса воды 1, последний трубопроводу 27 сливаются в гидрозатвор подключен к гидрозатвору 26 трубопро- 45 26, из которого далее в аккумулирующую водом перелива воды 27 и воздушным емкость 29. трубопроводом 28. При повышении давления за счет повыСливной трубопровод гидрозатвора 26 шения температуры воды (парообразовасоединен с аккумулирующей емкостью 29. ния) в баке запаса воды 1 избытки давления Горячая циркуляционная вода из бака 50 по воздушному трубопроводу 28 сбрасывазапаса воды 1 по всасывающему трубопро- ются через гидрозатвор 26. воду 2 через циркуляционный насос 3 и далее В зимний период времени предлагапо горячему напорному трубопроводу 4 емое устройство решает и вторую задаподается в первичный контур 5 теплообмен- чу: в межразливочный период при ника 6, после которого охлажденная цирку- 55 остановке машины непрерывного литья ляционная вода поступает в охлажденный заготовок в известных устройствах уснапорный трубопровод 7, затем в распреде- танавливают подогревательные усталительный коллектор 8 подвода охлаждаю- новки, которые по отдельному ще й циркуляционной вод ы к специальному контуру подают дополникристаллизатору 9. тельно подогретую воду для защиты кри 13748 ста/ілизатора от размораживания, т.е. для подогрева кристаллизатора. В предлагаемом устройстве одна и та же установка решает две задачи: 1) во время разливки стали происходит утилизация тепла охлаждаемого металла с передачей этого тепла системами отопле ния; 2) во время остановки МНЛЗ (межразли вочный период) в зимнее время происходит 10 подогрев кристаллизаторов (защита от раз мораживания). Упорядник Замовлення- 4121 Техред М.Моргентал Заданную постоянную температуру циркуляционной воды перед кристаллизаторами поддерживают изменением расхода обратной теплофикационной воды через перепускной трубопровод 22 с помощью регулятора 23, работающего от датчика температуры 25 через электрические связи 24. Применение предложенного устройства позволит утилизировать тепло охлаждаемого металла и повысить надежность работы кристаллизатора. Коректор м. Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
