Шарнір універсального шпинделя

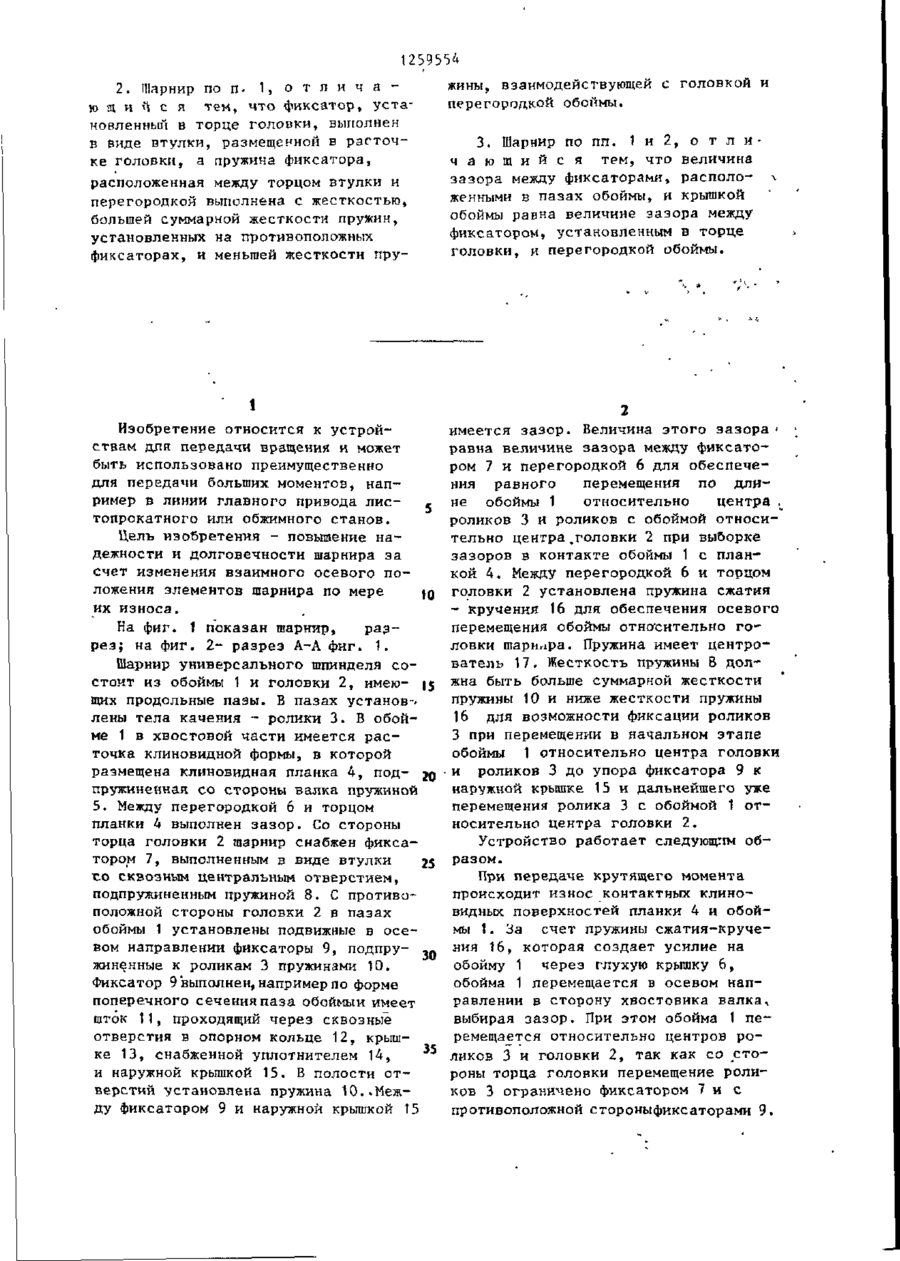

1. ШАРНИР УНИВЕРСАЛЬНОГО ШПИНДЕЛЯ, содержащий головку и обойму с перегородкой и пазами, тела качения в яиде роликов, расположенные в этих пазах» хвостовую часть с план ками для крепления лопаткообразного хвостовика, из которых по меньшей мере одна выполнена клиновой, пружину, взаимодействующую с головкой и перегородкой обоймы, и крышку обоймы, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности и долговечности шарнира за счет изменения взаимного осевого положения элементов шарнира по мере их износа, шарнир снабжен подвижными в осевом направлении и лодпружиненными фиксаторами роликов, установленными с противоположных сторон в пазах обоймы и в торце головки. 1 7 8 2 А 3 9 12\*~'О С ел со СЛ СЛ Фиг.] 1259554 2. Шарнир по п. 1, о т л и ч а ю щ и е с я тем, что фиксатор, установленный в торце головки, выполнен в виде втулки, размещенной в расточке головки, а пружина фиксатора, расположенная между торцом втулки и перегородкой выполнена с жесткостью, большей суммарной жесткости пружин, установленных на противоположных фиксаторах, и меньшей жесткости пру жины, взаимодействующей с головкой и перегородкой обоймы. 3. Шарнир по пп. 1 и 2, о т л ич а ю щ и й с я тем, что величина зазора между фиксаторами, расположенными в пазах обоймы, и крышкой обоймы равна величине зазора между фиксатором, установленным в торце головки, и перегородкой обоймы. 1 Изобретение относится к устройствам для передачи вращения и может быть использовано преимущественно для передачи больших моментов, например в линии главного привода листопрокатного или обжимного станов. Цель изобретения - повышение надежности и долговечности шарнира за счет изменения взаимного осевого положения элементов шарнира по мере их износа. На фиг. 1 показан шарнир, разрез; на фиг. 2- разрез А-А фиг. 1. Шарнир универсального шпинделя состоит из обоймы 1 и головки 2, имеющих продольные паэы. В пазах установ-, лены тела качения - ролики 3. В обойме 1 в хвостовой части имеется расточка клиновидной формы, в которой размещена клиновидная планка 4, под- 20 пружиненная со стороны валка пружиной 5. Между перегородкой 6 и торцом планки 4 выполнен зазор. Со стороны торца головки 2 шарнир снабжен фиксатором 7, выполненным в виде втулки 25 "со сквозным центральным отверстием, подпружиненным пружиной 8. С противоположной стороны головки 2 в пазах обоймы 1 установлены подвижные в осевом направлении фиксаторы 9, подпру30 жиненные к роликам 3 пружинами 10. Фиксатор 9 выполнен, например по форме поперечного сечения паза обоймыи имеет шток 11, проходящий через сквозные отверстия в опорном кольце 12, крыш35 ке 13, снабженной уплотнителем 14, и наружной крышкой 15. В полости отверстий установлена пружина 10..Между фиксатором 9 и наружной крышкой 15 имеется зазор. Величина этого зазора < равна величине зазора между фиксатором 7 и перегородкой 6 для обеспечения равного перемещения по длине обоймы 1 относительно центра L роликов 3 и роликов с обоймой относительно центра .головки 2 при выборке зазоров в контакте обоймы 1 с планкой 4. Между перегородкой 6 и торцом головки 2 установлена пружина сжатия - кручения 16 для обеспечения осевого перемещения обоймы относительно головки шарн-іра. Пружина имеет центрователъ 17. Жесткость пружины 8 должна быть больше суммарной жесткости пружины 10 и ниже жесткости пружины 16 для возможности фиксации роликов 3 при перемещении в начальном этапе обоймы 1 относительно центра головки и роликов 3 до упора фиксатора 9 к наружной крышке 15 и дальнейшего уже перемещения ролика 3 с обоймой 1 относительно центра головки 2. Устройство работает следующим образом. При передаче крутящего момента происходит износ контактных клиновидных поверхностей планки 4 и обоймы 1 . За счет пружины сжатия-кручения 16, которая создает усилие на обойму 1 через глухую крышку 6, обойма 1 перемещается в осевом направлении в сторону хвостовика вaлкa^ выбирая зазор. При этом обойма 1 перемещается относительно центров роликов 3 и головки 2, так как со стороны торца головки перемещение роликов 3 ограничено фиксатором 7 и с противоположной стороныфиксаторами 9. 259554 4 жесткость пружины 8 выбрана больше, При перемещении обоймы 1 фиксатор , чем жесткость пружины 10, и соответподпружиненный пружиной 10, упираясь ственно меньше жесткости пружины 16. в ролики 3, перемещается в сторону наружной крышки 15. При этом пружины Для обеспечения максимально воз10 сжимаются, так как суммарная жест 5 можного перемещения зоны контакта кость их ниже жесткости пружины 8. роликов и обоймы и роликов и головки При дальнейшей выборке зазоров в величины зазоров между фиксатором участке соединения обоймы 1 с хвоето 9 и наружной крышкой 15 и между фиквиком валка, после того как фиксатор сатором 7 и стенкой перегородки 6 9 с пружиной 10 упрется в стенку 15, tO должны быть одинаковыми. Это увелиначинается перемещение обоймы 1 вмес чит в конечном счете срок службы те с роликами 3 относительно центра шарнира. головки 2, при этом фиксатор 7 перемещается в сторону стенки перегородТаким образом, предлагаемое изобки 5. Сжимается пружина 8. Для того t5 ретение позволит повысить долговеччтобы обеспечить указанное действие ность и надежность работы шарнира. А-А Фиг 2 Редактор Н.Козлова Составитель М.Коровина Техред Л.Сердюкова Корректор И.Муска Заказ 881/ДСП Тираж 373 ВНИИШ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Подписное Производственно-полиграфическое предприятие» г.Ужгород, ул. Проектная, 4
