Пристрій для вводу фурми для торкретування у конвертер

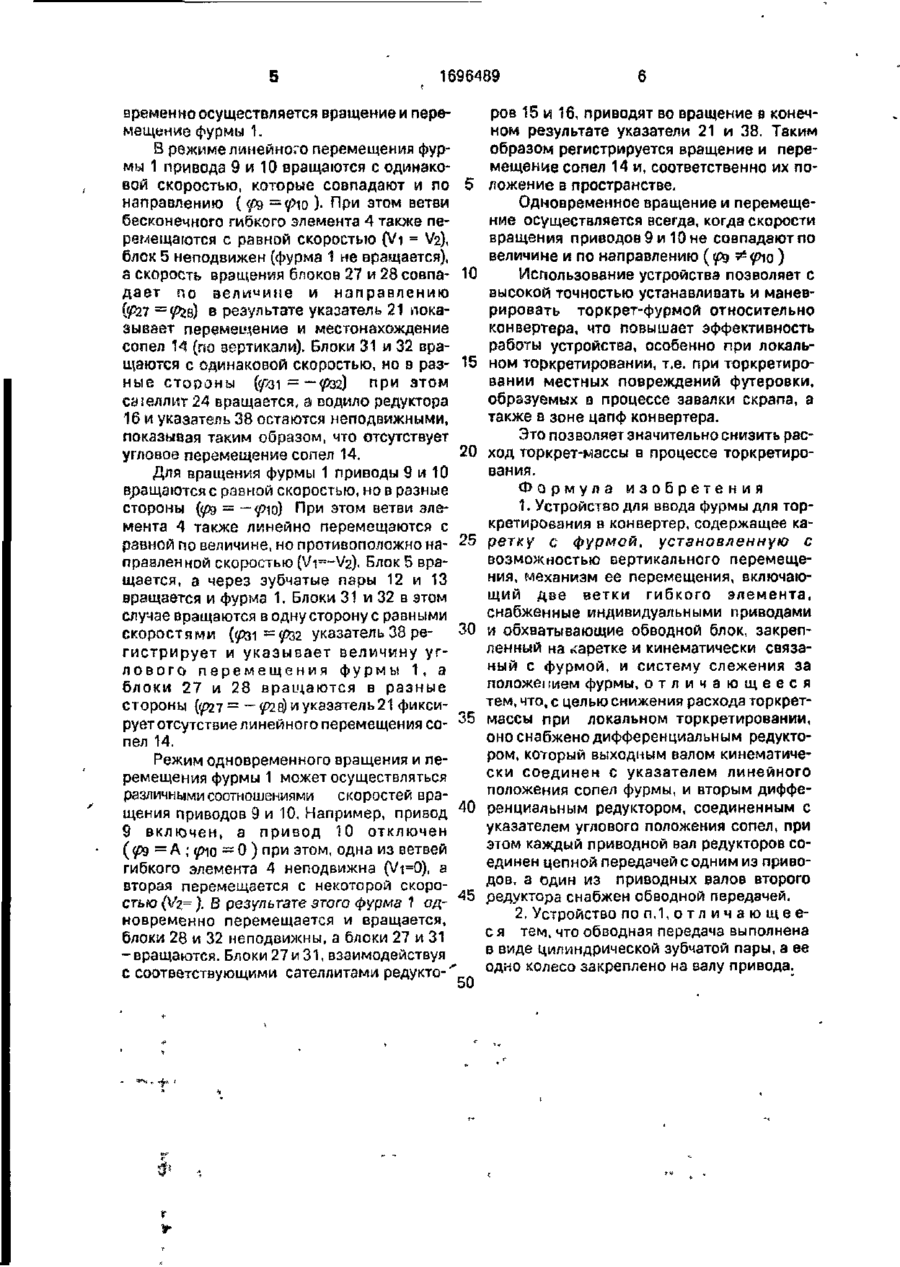

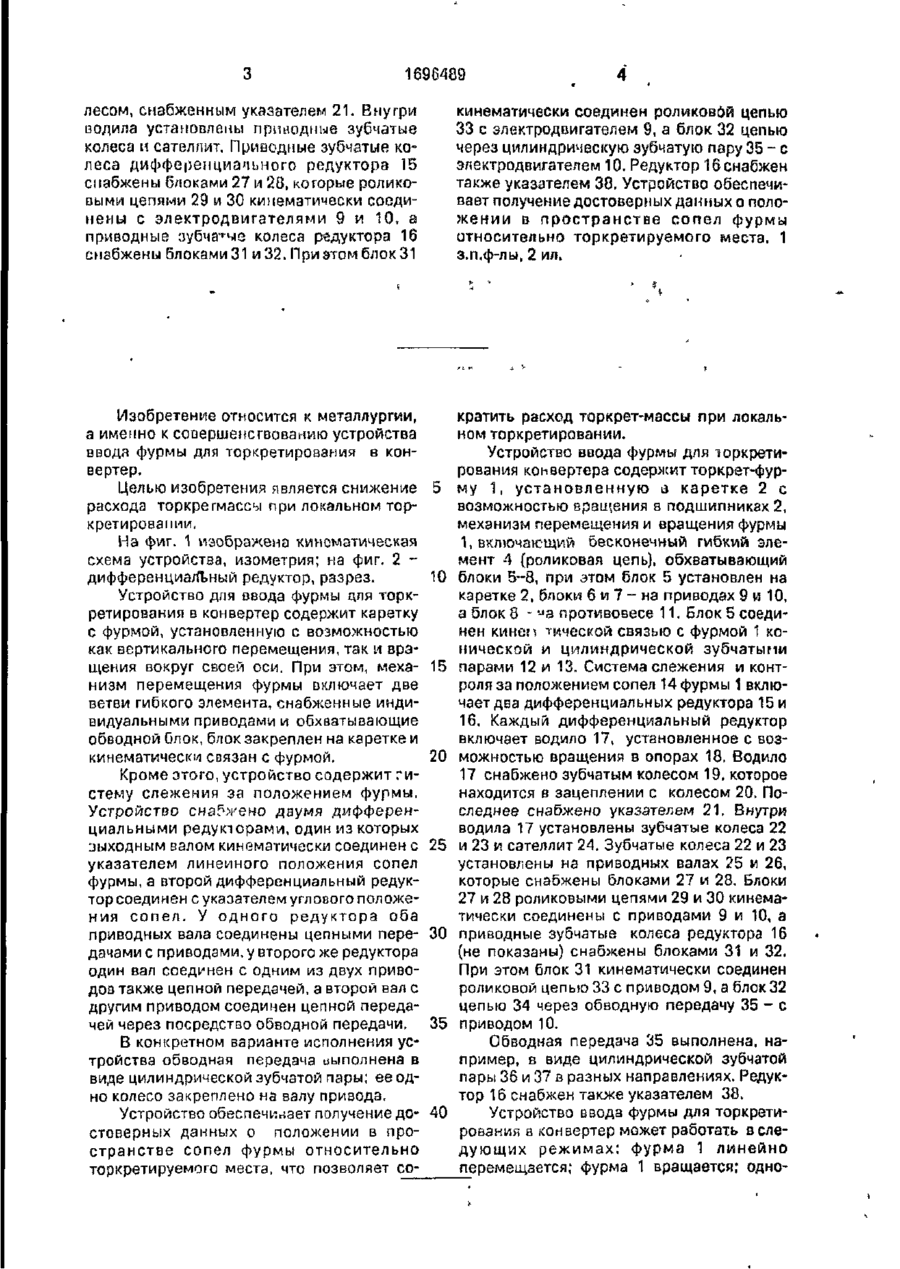

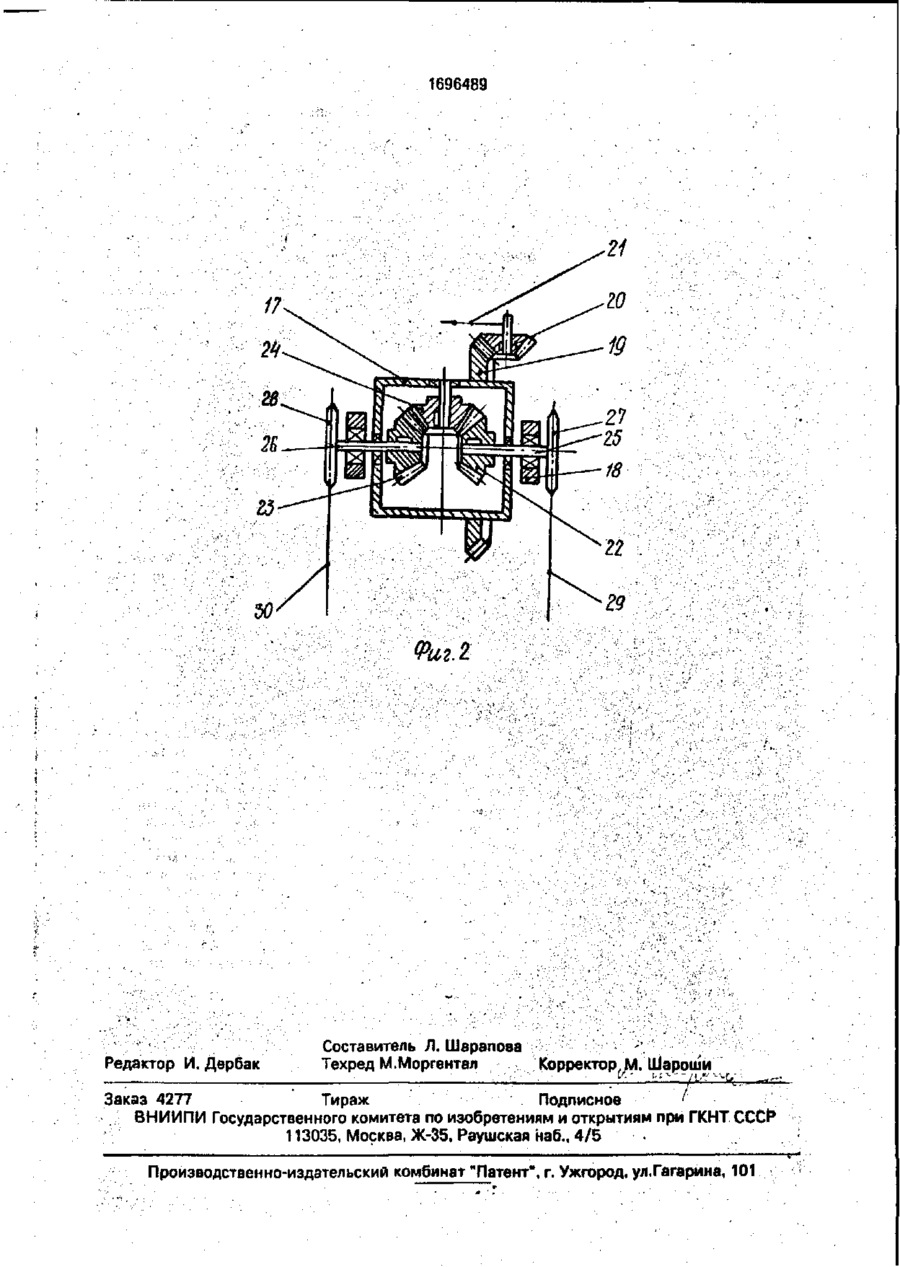

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ SJLU 1696489 А1 РЕСПУБЛИК 09) _* (505 С 21 С 5/46 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21)4627127/02 (22)26.12.88 (46)07.12.91. Бюл. l\fe 45 (71) Производственное объединение "Азовмаш" (72)Г.Г.Раздобаров, В.Н.Муску, И.Б.Майзус, В.Д.Стояновский, В.И.Корженко, Е.И.Сотникова и А.К.Черников (53)669.184.125.4(088.8) (56) Авторское свидетельство СССР Ыг 1257098, кл. С 21 С 5/46, 1985. (54) УСТРОЙСТВО ДЛЯ ВВОДА ФУРМЫ ДЛЯ ТОРКРЕТИРОВАНИЯ В КОНВЕРТЕР (57) Изобретение относится к металлургии, конкретнее •• к устройствам ввода фурмы *' для торкретирования в конвертер. Целью изобретения является снижение расхода торкрет-массы при локальном торкретиро . вании. Устройство содержит торкрет-фурму 1, установленную в каретке 2 с возможностью вращения в подшипниках 3. Механизм перемещения и вращения фурмы 1 состоит из бесконечного гибкого элемента 4 (роликовой цепи), обхватывающего блоки 5-8, при этом блок 5 установлен на каретке 2, блоки 6 и 7-на электродвигателях 9 и 10, а> блок 8 - на противовесе 11. Блок 5 соединен кинематической связью с фурмой 1 конической и цилиндрической зубчатыми парами 12,-13. Система 14 слежения за положением сопел включает два дифференциальных, редуктора 15 и 16. Каждый дифференциальный редуктор включает водило, установленное с возможностью вращения в опорах 18. Водило снабжено зубчатым колесом, которое находится в зацеплении с ко O 4 00 >• t- Yaw 1696489 лесом, снабженным указателем 21. Внутри водила установлены приводные зубчатые колеса и сателлит. Приводные зубчатые колеса дифференциального редуктора 15 снабжены блоками 27 и 28, которые роликовыми цепями 29 и 30 кинематически соединены с электродвигателями 9 и 10, а приводные зубчасте колеса редуктора 16 снабжены блоками 31 и 32. При этом блок 31 кинематически соединен роликовий цепью 33 с электродвигателем 9, а блок 32 цепью через цилиндрическую зубчатую пару 3 5 - е электродвигателем 10. Редуктор 16 снабжен также указателем 38. Устройство обеспечивает получение достоверных данных о положении в пространстве сопел фурмы относительно торкретируемого места. 1 з.п.ф-лы, 2 ил. Изобретение относится к металлургии, а именно к совершенствованию устройства ввода фурмы для торкретирования в конвертер. Целью изобретения является снижение 5 расхода торкрегмассы при локальном торкретировании. На фиг. 1 изображена кинематическая схема устройства, мзометрия; на фиг. 2 дифференциальный редуктор, разрез. 10 Устройство для ввода фурмы для торкретирования в конвертер содержит каретку с фурмой, установленную с возможностью как вертикального перемещения, так и вращения вокруг своей оси. При этом, меха- 15 низм перемещения фурмы включает две ветви гибкого элемента, снабженные индивидуальными приводами и обхватывающие обводной блок, блок закреплен на каретке и кинематически связан с фурмой. 20 Кроме этого, устройство содержит гистему слежения за положением фурмы. Устройство снэРжено двумя дифференциальными редукторами, один из которых зыходным валом кинематически соединен с 25 указателем линейного положения сопел фурмы, а второй дифференциальный редуктор соединен с указателем углового положения сопел. У одного редуктора оба приводных вала соединены цепными пере- 30 дачами с приводами, у второго же редуктора один вал соединен с одним из двух приводов также цепной передачей, а второй вал с другим приводом соединен цепной передачей через посредство обводной передачи. 35 В конкретном варианте исполнения устройства обводная передача иыполнена в виде цилиндрической зубчатой пары; ее одно колесо закреплено на валу привода. Устройство обеспечивает получение до- 40 стоверных данных о положении в пространстве сопел фурмы относительно торкретируемого места, что позволяет со кратить расход торкрет-массы при локальном торкретировании. Устройство ввода фурмы для торкретирования коивертера содержит торкрет-фурму 1, установленную а каретке 2 с возможностью вращения в подшипниках 2, механизм перемещения и вращения фурмы 1, включающий бесконечный гибкий элемент А (роликовая цепь), обхватывающий блоки 5-8, при этом блок 5 установлен на каретке 2, блоки 6 и 7 - на приводах 9 и 10, а блок 8 - «а противовесе 11. Блок 5 соединен кинеп тической связью с фурмой 1 конической и цилиндрической зубчатыми парами 12 и 13. Система слежения и контроля за положением сопел 14 фурмы 1 включает два дифференциальных редуктора 15 и 16. Каждый дифференциальный редуктор включает водило 17, установленное с возможностью вращения в опорах 18, Водило 17 снабжено зубчатым колесом 19, которое находится в зацеплении с колесом 20. Последнее снабжено указателем 21, Внутри водила 17 установлены зубчатые колеса 22 и 23 и сателлит 24. Зубчатые колеса 22 и 23 установлены на приводных валах 25 и 26, которые снабжены блоками 27 и 28. Блоки 27 и 28 роликовыми цепями 29 и 30 кинематически соединены с приводами 9 и 10, а приводные зубчатые колеса редуктора 16 (не показаны) снабжены блоками 31 и 32. При этом блок 31 кинематически соединен роликовой цепью 33 с приводом 9, а блок 32 цепью 34 через обводную передачу 3 5 - е приводом 10. Обводная передача 35 выполнена, например, в виде цилиндрической зубчатой пары 36 и 37 в разных направлениях. Редуктор 16 снабжен также указателем 38. Устройство ввода фурмы для торкретирования в конвертер может работать в следующих режимах: фурма 1 линейно перемещается; фурма 1 вращается; одно 1696489 ров 15 и 16, приводят во вращение в конечвременно осуществляется вращение и переном результате указатели 21 и 38. Таким мещение Фурмы 1. образом регистрируется вращение и переВ режиме линейного перемещения фурмещение сопел 14 и, соответственно их помы 1 привода 9 и 10 вращаются с одинаковой скоростью, которые совпадают и по 5 ложение в пространстве. Одновременное вращение и перемещенаправлению (
