Пристрій для вводу фурм у конвертер

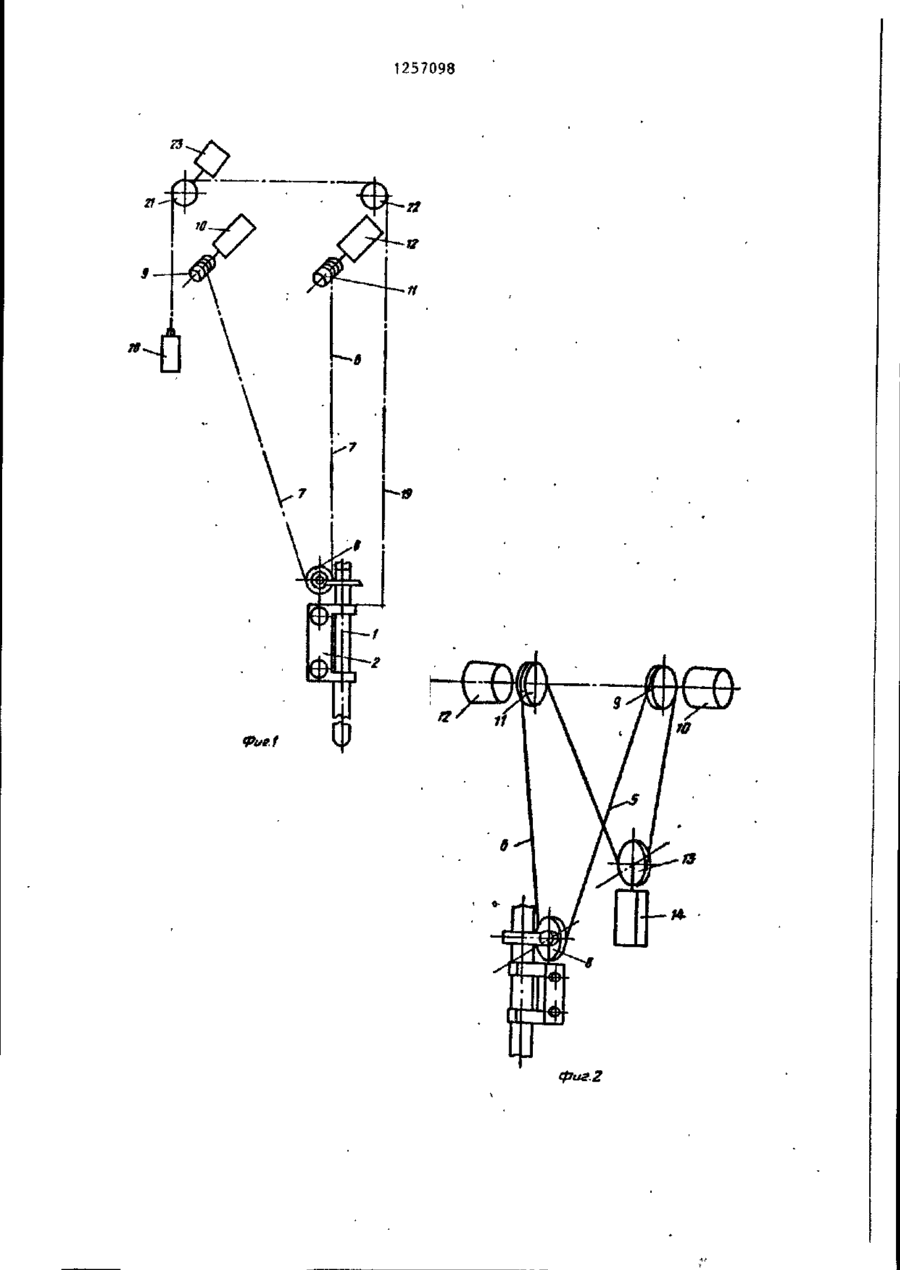

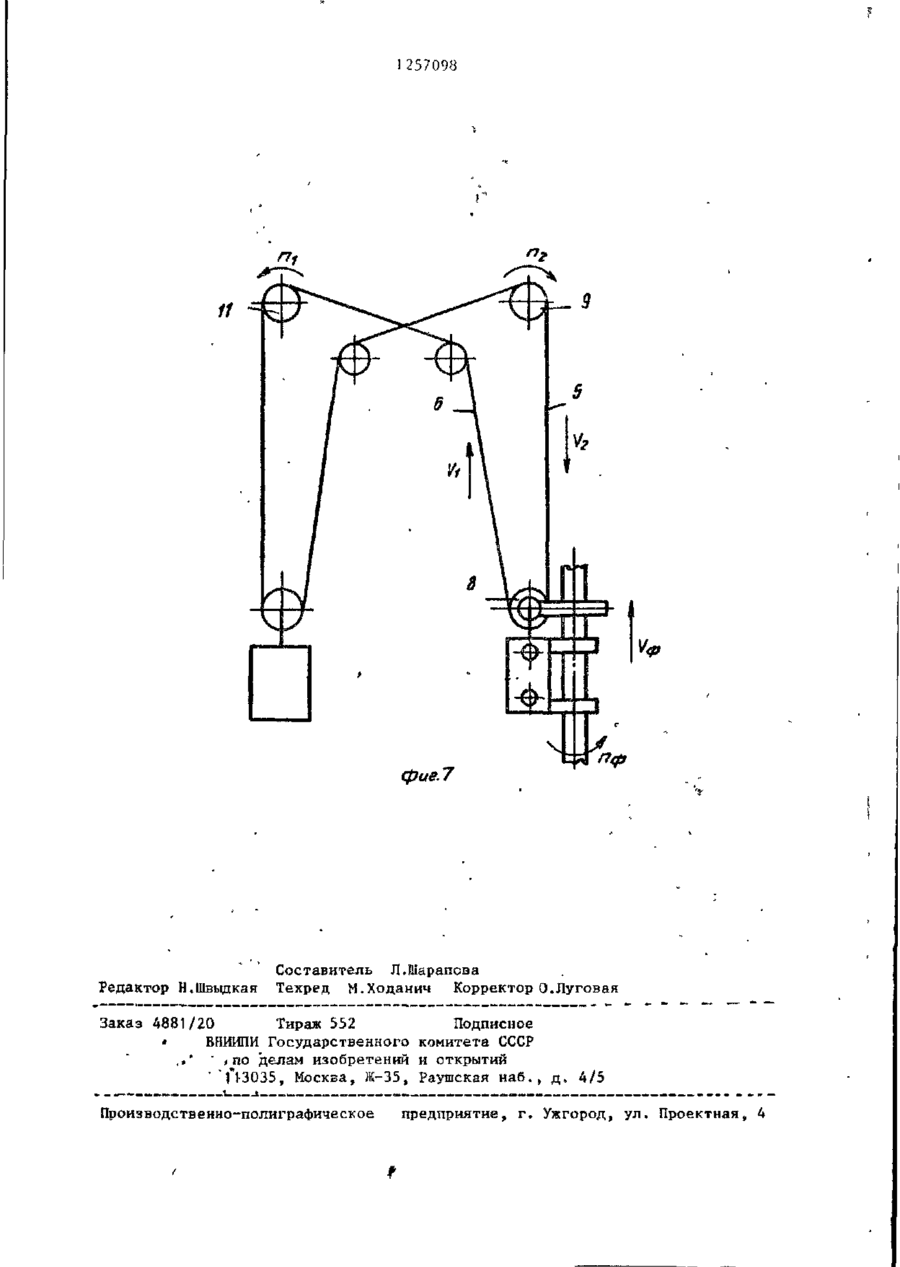

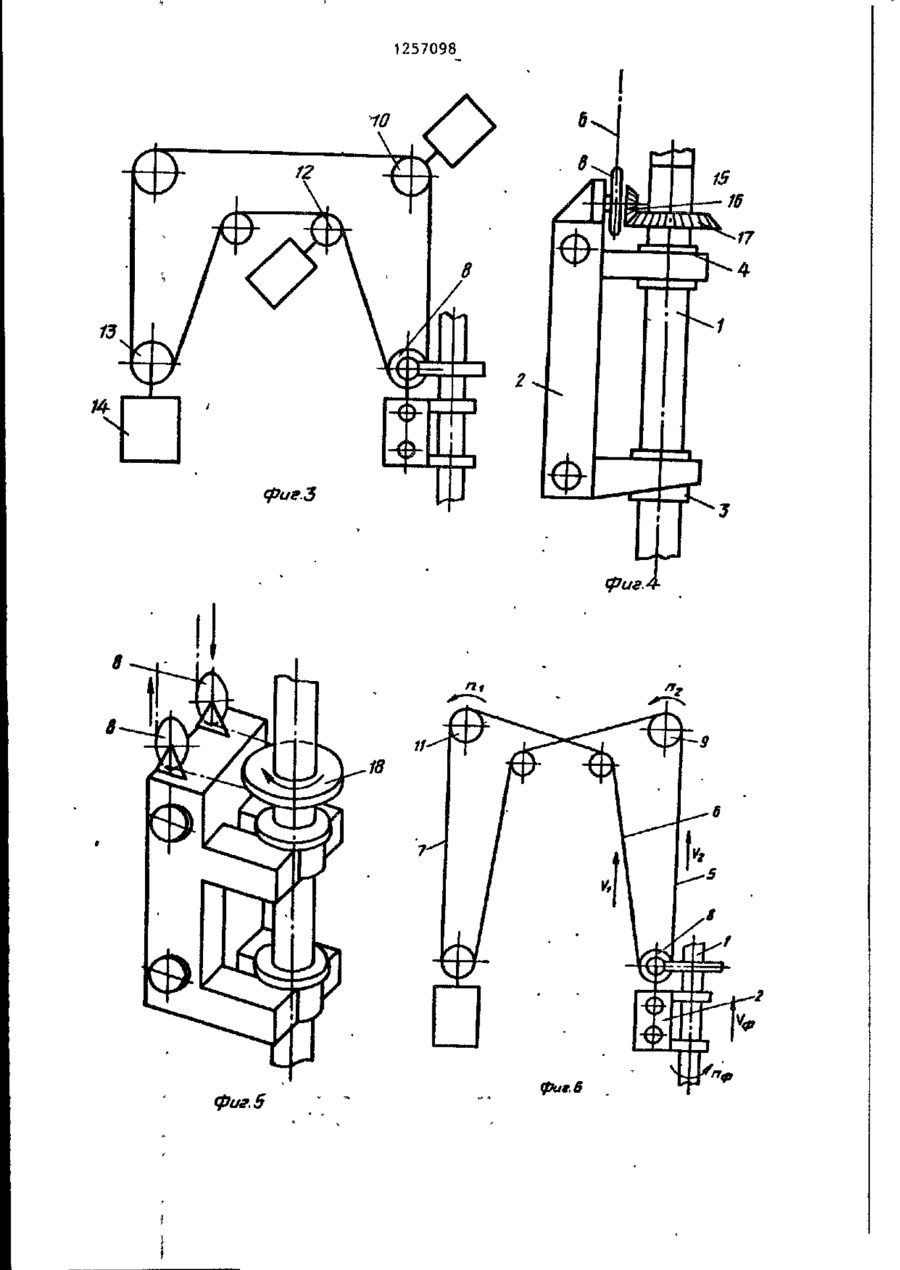

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН SU(1I) 1257098 (19) A1 урмы. 10 ния за положением фурмы 1, содержащей гибкий элемент 19, который одНа фиг. 1 показано устройство для ним концом закреплен на каретке 2, а ввода технологических фурм в конвердругим - на индивидуальном грузе 20 тер, общий вид; на фиг. 2 и 3 - то или на контгрузе 14, через систему же, варианты выполнения; на фиг. 4 и 5 - кинематическая взаимосвязь об- 15 блоков 21 и 22 связано с командоаппаратом 23, включенным в цепь упводного блока каретки с фурмой, варавления (не показана ) вертикальнорианты; на фиг. 6 и 7 - схема работы го перемещения фурмы 1. устройства. Устройство для ввода технологиУстройство для ввода технологических фурм в конвертер (не показан ) 20 ческих фурм работает следующим образом. содержит фурму 1, установленную в каДля вертикального перемещения ретке 2 с возможностью вращения в фурмы 1 барабаны 9 и 11 вращаются подшипниках 3 и 4. Механизм перемещеприводами 10, 12 в одном направлении ния и вращения фурмы 1 состоит из и с равной скоростью. В результате двух ветвей 5 и 6, гибкого элемента 25 ветви 5 и 6 гибкого элемента 7 вы7, охватывающих обводной блок 8.Ветвь бираются одновременно, при этом об5 гибкого элемента 7 закреплена на водной блок 8 и фурма 1 не вращаются. барабане 9 ее индивидуального привода 10, а ветвь 6 гибкого элемента * Для вращения фурмы 1 в каретке 2 на барабане 11 ее привода "12. В пред- зо барабаны 9 и 11 вращают в противопопочтительном варианте (фиг, 2 ) ветви ложных направлениях. В этом случае 5 и 6 гибкого элемента 7 соединены ветви 5 и 6 перемещаются в противопомежду собой в бесконечный гибкий ложных направлениях с равной скороэлемент, охватывающий барабаны 9 и стью, вращая при этом обводный блок 11 и блок 13, который закреплен на " 8 и через кинематическую связь - фурконтргрузе 14. При этом бесконечный му 1 без вертикального перемещения. гибкий элемент 7 выполнен гибким в Для одновременного перемещения и одной плоскости, например, в виде вращения фурмы Ї вращают барабаны роликовой цепи или высокопрочной лен9 и 11 в одном или разных направлениты. Гибкий элемент 7 может быть выях, но с разной скоростью. При этом 40 40 полнен гибким во всех направлениях за счет подбора скоростей можно по(канат ), в этом случае оси барабанов лучить одновременное вращение и пе9 и 11 в вертикальной плоскости перремещегие фурмы 1 с любой заданной пендикулярны осям блоков 8 и 13. скоростью. Возможно также расположение беско- .Возможные варианты изменения сконечного гибкого элемента 7 в одной ростей вертикального перемещения вертикальной плоскости, при этом и вращения фурмы 1 при различных сооси блоков 8, 13 и барабанов 9, 11 отношениях скоростей приводов свевзаимно параллельны. Обводной блок дены в таблицу, где і - передаточное 8 соединен кинематически с фурмой 1. отклонение кинематической связи об50 • Кинематическая связь обводного блока водного блока каретки с фурмой. 8, установленного на каретке 2, с Из таблицы видно, что при выходе фурмой в предпочтительном варианте из строя одного из приводов и замвыполнена в виде зубчатой передачи, кнутом тормозе обеспечивается авапри этом ведущее колесо 15 закреплено рийный вывод фурмы из конвертера. 55 на валу 16 "обводного блока 8, а ведоВ целом, описываемое' устройство • мое колесо"4 17"- ла "фурме 1. В этом позволяет производить вращение как случае предусмотрело применение гибторкрет фурмы, так и кислородных кого элемента 7 в виде роликовой фурм в процессе продувки расплава. З 1257098 Применение изобретения не увеличивапри выходе из строя одного из привоет габариты устройства,поэтому оно дов. Кроме того, описываемое устройможет быть использовано как при ство обеспечивает регулировку скоросстроительстве новых цехов, так и тей подъема и вращения в широком дипри реконструкции действующих. Обес-1 апазоне с плавным изменением скороепечивается аварийный вывод фурм ти от нуля до максимума. Вращение • Скорость вращения блоков Скорость вер- Скорость вращетикального пе- ния фурмы ремещения фур (п.; Пу), мы (Уд,) ветвей (V,; V,) В одну сторону (фиг. 6)? п. - п, = О V» = V, v f о, qp 0,5 V 2 _ — _ XI - П, 0 0, - 0 В разные стороны (фиг. 7):" 1 n t = пг v, V.-V» п ,> 7 . Лі Ч 2 XL n«xi 1257098 фиг.2 1257098 фиг.З фиг. 4 фиг. 5 (рае. 6 257098 фие.7 Редактор Н.Швыдкая Составитель Л.Шарапова Техред М.Ходанич Корректор 0.Луговая Заказ 4881/20 Тираж 552 Подписное * БНИИПИ Государственного комитета СССР .»* ' * по делам изобретений и открытий ''1*1-3035, Москва, Ж-35, Раушская наб. , д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
