Спосіб регулювання вмісту оксидів азоту в димових газах котлоагрегату
Номер патенту: 14051
Опубліковано: 25.04.1997
Автори: Сігал Олександр Ісакович, Бикоріз Євген Йосипович, Ізгорєв Олег Юрійович, Примак Альфред Вікторович
Формула / Реферат
Способ регулирования содержания оксидов азота в дымовых газах котлоагрегата путем ввода в топочное пространство воды и изменения расхода подаваемой воды по параметру, характеризующему процесс горения, отличающийся тем, что, с целью повышения экономичности котлоагрегата, имеющего контактный воздухоподогреватель, вводимую в топочное пространство воду подают в контактный воздухоподогреватель, смешивают ее с дутьевым воздухом и подают ее в топочное пространство в виде капельной влаги, содержащейся в дутьевом воздухе, расход подаваемой воды регулируют отделением избыточной капельной влаги на выходе из контактного воздухоподогревателя, а в качестве параметра, характеризующего процесс горения, используют содержание оксидов азота в дымовых газах на выходе котлоагрегата.
Текст

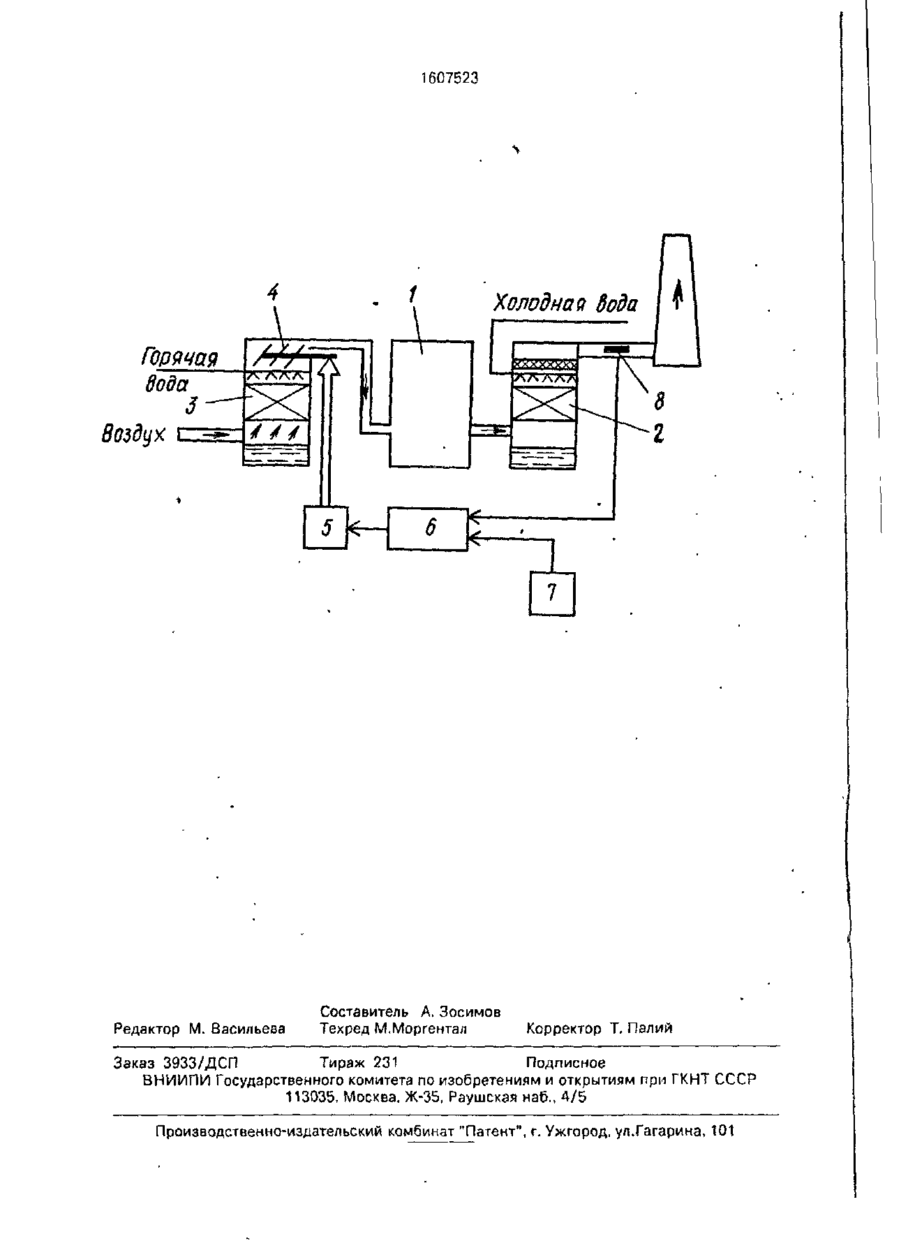

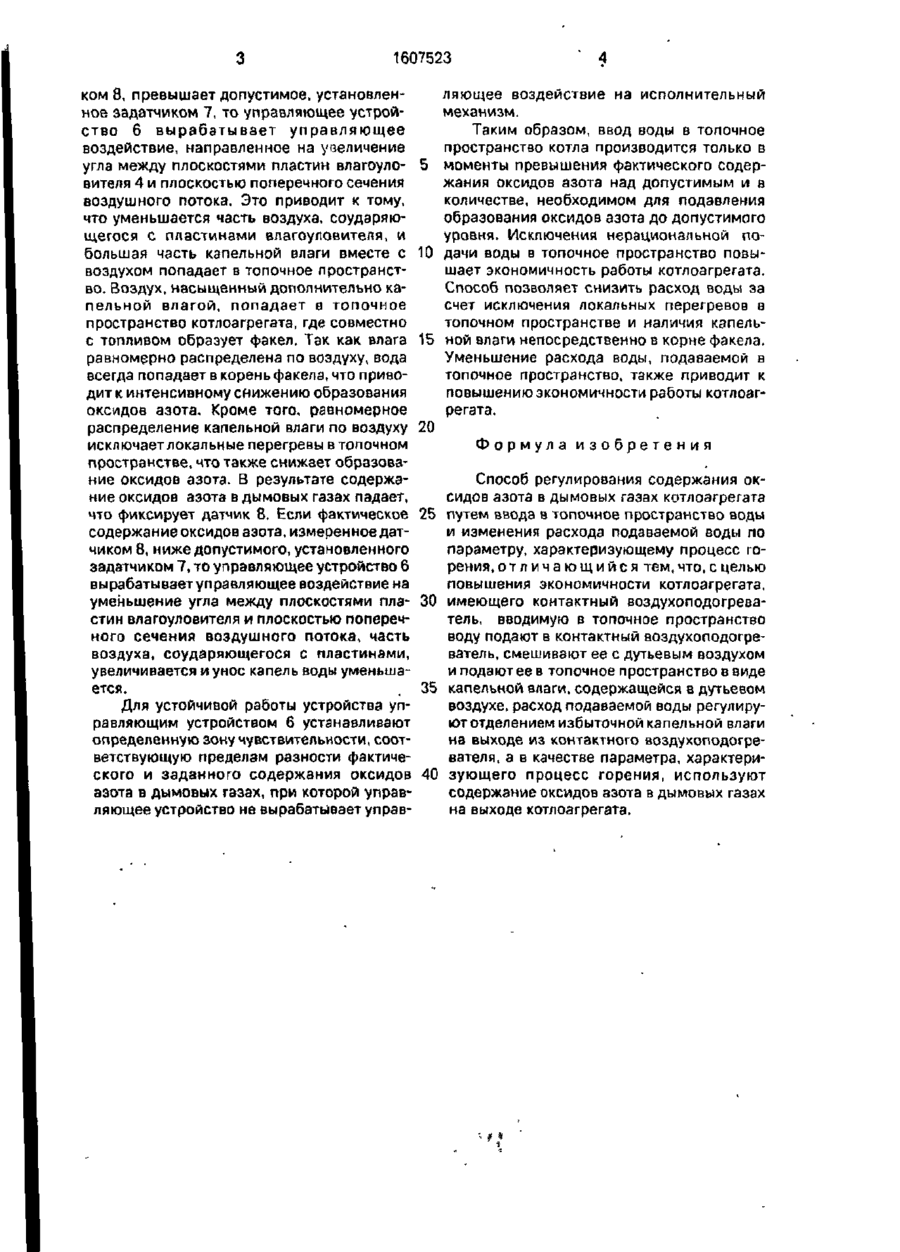

Целью изобретения является повышение экономичности работы котлоагрегате, имеющего контактный воздухоподогреватель. Вначале измеряют датчиком 8 содер жание оксидов азота в дымовых газах, сравнивают его с заданным и вводят воду в топочное пространство вместе с дутьевым воздухом, прошедшим воздухоподогреватель 3, по периметру превышения измеренного содержания оксидов азота над заданным задатчиком 7 содержанием оксидов азота, содержание капельной влаги в дутьевом воздухе, выходящем из контактного воздухоподогревателя, регулируют изменяя положение пластин влагоуловителя 4 с помощью исполнительного механизма 5, подключенного к управляющему устройству 6, входы которого соединены с датчиком 8 и задатчиком 7 содержания оксидов в дымовых газах за экономайзером 2. 1 ил. ел Изобретение относится к энергетике и может быть использовано в котельных установках, содержащих контактный воздухоподогреватель. Целью изобретения является повышение экономичности работы котлоагрегата, имеющего контактный воздухоподогреватель. На чертеже схематично представлены необходимые элементы котельной установки и схемы системы, реализующей способ. Котлоагрегат 1 снабжен экономайзером 2 и контактным воздухоподогревателем 3. На выходе контактного воздухоподогревателя 3 установлен влагоуловитель 4 типа жалюзи, соединенный с исполнительным механизмом 5. К исполнительному механизму 5 подключен выход управляющего устройства 6, на вход которого подключены встречно задатчик 7 и датчик 8 содержания 42-90 оксидов азота в дымовых газах, установленный в дымоходе за экономайзером 2. Способ осуществляют следующим образом. Включают управляющее устройство 6 и датчик 8 начинает измерять фактическое содержание оксидов азота в дымовых газах за экономайзером 2 На задатчике 7 устанавливают допустимое значение содержания оксидов азота в дымовых газах. Разность сигналов датчика 8 и задатчика 7 поступает на вход управляющего устройства 6, которое в зависимости от знака разности вырабатывает управляющее воздействие, поступающее на исполнительный механизм 5 Исполнительный механизм 5 приводит в движение пластины влагоуловителя 4, уменьшая или увеличивая часть воздуха, соударяющуюся с пластинами влагоуловителя 4. Если фактическое содержание оксидов азота в дымовых газах, измеренное датчи С CN О СЛ > 1607523 ком 8, превышает допустимое, установленляющее воздействие на исполнительный ное задатчиком 7, то управляющее устроймеханизм. ство 6 вырабатывает управляющее Таким образом, ввод воды в топочное воздействие, направленное на увеличение пространство котла производится только в угла между плоскостями пластин влагоуломоменты превышения фактического содервителя 4 и плоскостью поперечного сечения жания оксидов азота над допустимым и в воздушного потока. Это приводит к тому, количестве, необходимом для подавления что уменьшается часть воздуха, соударяюобразования оксидов азота до допустимого щегося с пластинами влагоуловитепя, и уровня. Исключения нерациональной побольшая часть капельной влаги вместе с 10 дачи воды в топочное пространство повывоздухом попадает в топочное пространстшает экономичность работы котлоагрегата. во. Воздух, насыщенный дополнительно каСпособ позволяет снизить расход воды за пельной влагой, попадает в топочное счет исключения локальных перегревов в пространство котлоагрегата, где совместно топочном пространстве и наличия капельс топливом образует факел. Так как влага 15 ной влаги непосредственно в корне факела. равномерно распределена по воздуху, вода Уменьшение расхода воды, подаваемой в всегда попадает в корень факела, что привотопочное пространство, также приводит к дит к интенсивному снижению образования повышению экономичности работы котлоагоксидов азота. Кроме того, равномерное регата. распределение капельной влаги по воздуху 20 исключаетлокальные перегревы в топочном Формула изобретения пространстве, что также снижает образование оксидов азота. В результате содержаСпособ регулирования содержания окние оксидов азота в дымовых газах падает, сидов азота в дымовых газах котлоагрегата что фиксирует датчик 8. Если фактическое 25 путем ввода в топочное пространство воды содержание оксидов азота, измеренное дати изменения расхода подаваемой воды по параметру, характеризующему процесс гочиком 8, ниже допустимого, установленного рения, о т л и ч а ю щ и й с я тем, что, с целью задатчиком 7, то управляющее устройство 6 повышения экономичности котлоагрегата, вырабатывает управляющее воздействие на уменьшение угла между плоскостями пла- 30 имеющего контактный воздухоподогреватель, вводимую в топочное пространство стин влагоуловителя и плоскостью поперечводу подают в контактный воздухоподогреного сечения воздушного потока, часть ватель, смешивают ее с дутьевым воздухом воздуха, соударяющегося с пластинами, и подают ее в топочное пространство в виде увеличивается и унос капель воды уменьшается. . 35 капельной влаги, содержащейся в дутьевом воздухе, расход подаваемой воды регулируДля устойчивой работы устройства упют отделением избыточной капельной влаги равляющим устройством 6 устанавливают на выходе из контактного воздухоподогреопределенную зону чувствительности, соотвателя, а в качестве параметра, характериветствующую пределам разности фактичезующего процесс горения, используют ского и заданного содержания оксидов 40 содержание оксидов азота в дымовых газах азота в дымовых газах, при которой управна выходе котлоагрегата. ляющее устройство не вырабатывает управ 1607523 Холодная Вада Горячая вода Воздух Редактор М. Васильева Составитель А, Зосимов Техред М.Моргентал Корректор Т, Палий Заказ 3933/ДСП Тираж 231 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
