Каретка фурменого пристрою

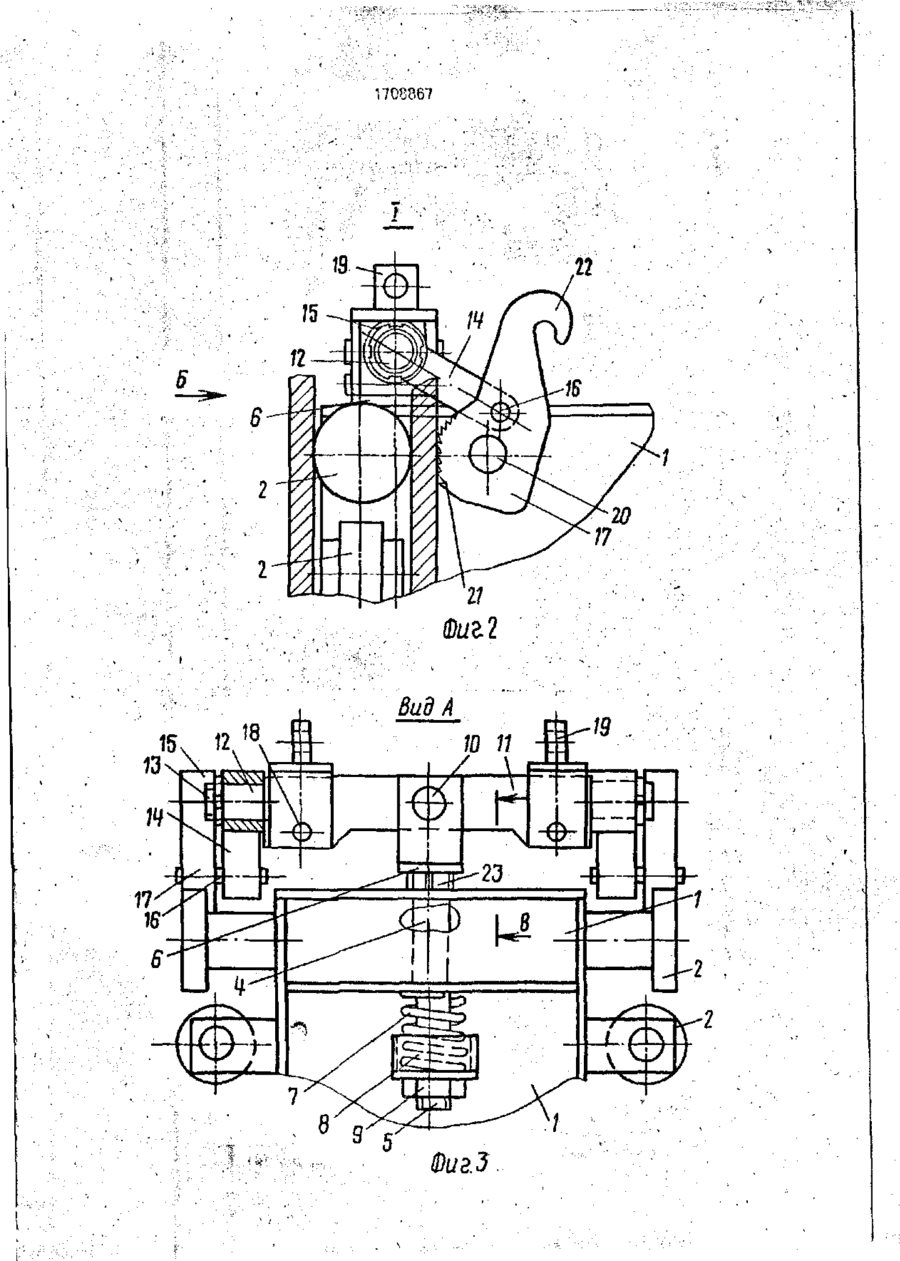

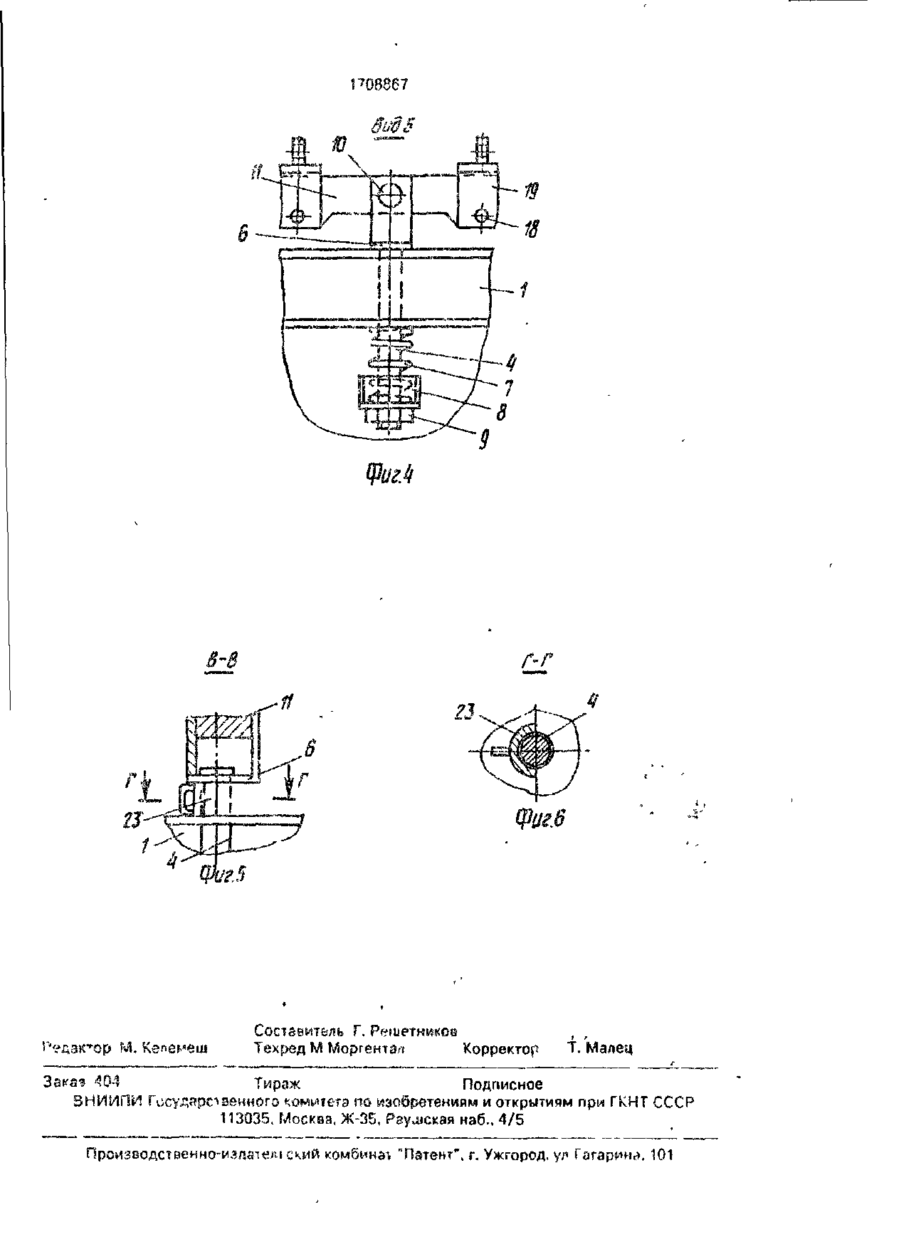

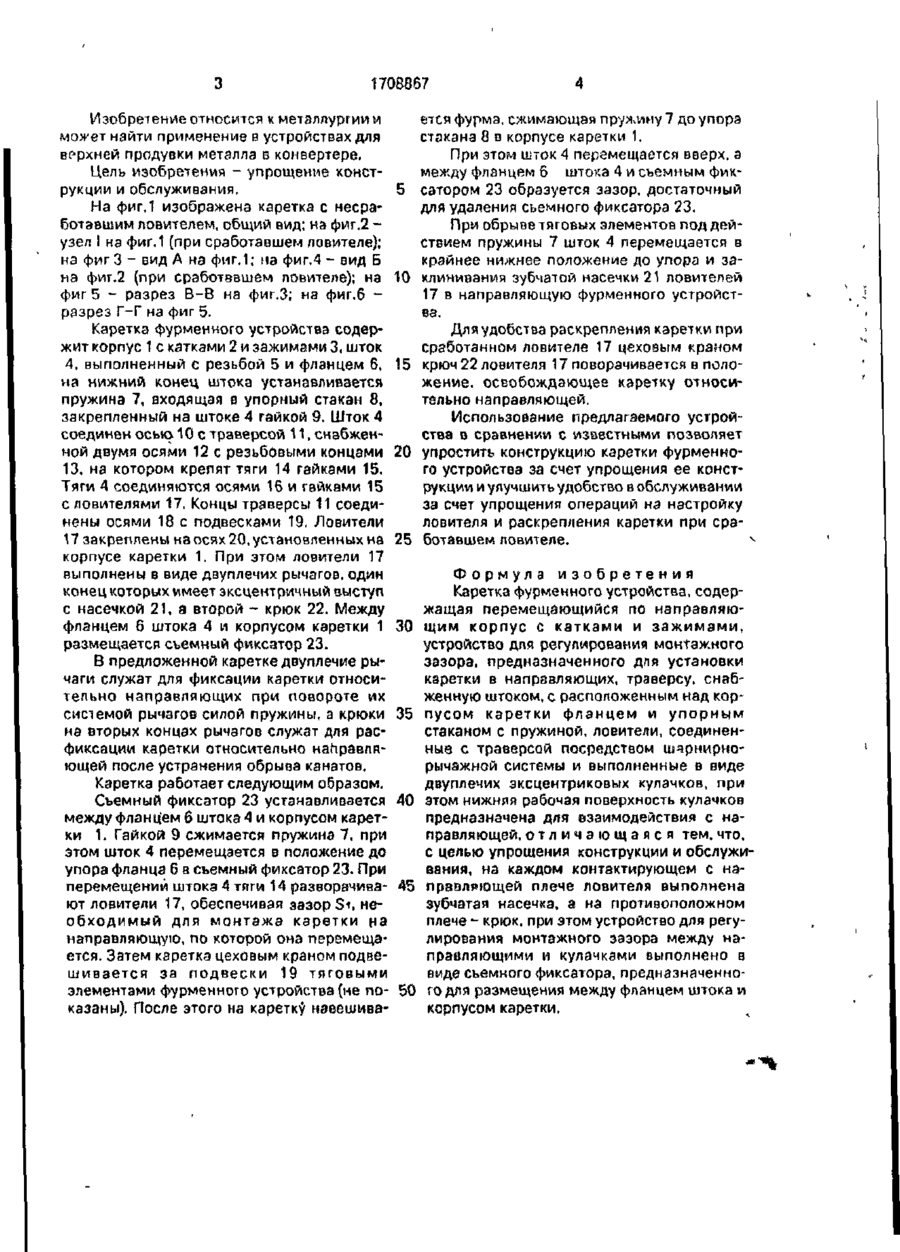

Изобретение относится к металлургии, может найти применение в устройствах д/:ч верхней продувки металла в конвертере и позволяет упростить конструкцию, обслуживание путем выполнения ловителей в виде двуплечих кулачков один конец которых имеет эксцентричный выступ, снабженный насечкой, а другой - крюк. При этом между фланцем штокэ и подпружиненным корпусом каретки размещен съемный фиксатор Каретка фурменного устройства содержат корпус 1 с катками 2 и зажимами 3, подпружиненный шток 4, снабженный фланцем Шток 4 соединен с траверсой, на которой кренятся тяги И, соединенные с ловителями 17 6 ил 22 1708867 Изобретение относится к металлургии и может найти применение в устройствах для верхней продувки металла в конвертере. Цель изобретения - упрощение конструкции и обслуживания. 5 На фиг.1 изображена каретка с несработэвшим ловителем, общий вид; на фиг.2 узел I на фиг.1 (при сработавшем ловителе); на фиг 3 - вид А на фиг.1; на фиг.4 - вид Б на фиг.2 (при сработавшем ловителе); на 10 фиг 5 - разрез В-В на фиг.З; на фиг.6 разрез Г-Г на фиг 5. Каретка фурменного устройства содержит корпус 1 с катками 2 и зажимами 3, шток 4, выполненный с резьбой 5 и фланцем 6, 15 на нижний конец штока устанавливается пружина 7, входящая в упорный стакан 8, закрепленный на штоке 4 гайкой 9. Шток 4 соединен осыо 10 с траверсой 11, снабженной двумя осями 12 с резьбовыми концами 20 13, на котором крепят тяги 14 гайками 15. Тяги 4 соединяются осями 16 и гайками 15 с ловителями 17, Концы траверсы 11 соединены осями 18 с подвесками 19. Ловители 17 закреплены на осях 20, установленных на 25 корпусе каретки 1. При этом ловители 17 выполнены в виде двуплечих рычагов, один конец которых имеет эксцентричный выступ с насечкой 21, а второй - крюк 22. Между фланцем 6 штока 4 и корпусом каретки 1 30 размещается съемный фиксатор 23. В предложенной каретке двуплечие рычаги служат для фиксации каретки относительно направляющих при повороте их системой рычагов силой пружины, а крюки 35 на вторых концах рычагов служат для расфиксаций каретки относительно направляющей после устранения обрыва канатов. Каретка работает следующим образом. Съемный фиксатор 23 устанавливается 40 между фланцем 6 штока А и корпусом каретки 1. Гайкой 9 сжимается пружина 7, при этом шток 4 перемещается в положение до упора фланца 6 в съемный фиксатор 23. При 45 перемещений штока 4 тяги 14 разворачивают ловители 17, обеспечивая зазор Si, необходимый для монтажа каретки на направляющую, по которой она перемещается. Затем каретка цеховым краном подвешивается за подвески 19 тяговыми го элементами фурменного устройства (не показаны). После этого на каретку навешива ется фурма, сжимающая пружину 7 до упорэ стакана 8 в корпусе каретки 1. При этом шток 4 перемещается вверх, а между фланцем 6 штока 4 и съемным фиксатором 23 образуется зазор, достаточный для удаления съемного фиксатора 23. При обрыве тяговых элементов под действием пружины 7 шток 4 перемещается в крзйнее нижнее положение до упора и заклиниванмя зубчатой насечки 21 ловителей 17 в направляющую фурменного устройства. Для удобства раскрепления каретки при сработанном ловителе 17 цеховым краном крюч 22 ловителя 17 поворачивается в положение, освобождающее каретку относительно направляющей. Использование предлагаемого устройства в сравнении с известными позволяет упростить конструкцию каретки фурменного устройства за счет упрощения ее конструкции и улучшить удобство в обслуживании за счет упрощения операций на настройку ловителя и раскрепления каретки при сраv ботавшем ловителе. Формула изобретения Каретка фурменного устройства, содержащая перемещающийся по направляющим корпус с катками и зажимами, устройство для регулирования монтажного зазора, предназначенного для установки каретки в направляющих, траверсу, снабженную штоком, с расположенным над корпусом каретки фланцем и упорным стаканом с пружиной, ловители, соединенные с траверсой посредством шчрнирнорычажной системы и выполненные в виде двуплечих эксцентриковых кулачков, при этом нижняя рабочая поверхность кулачков предназначена для взаимодействия с направляющей, о т л и ч а ю щ а я с я тем. что, с целью упрощения конструкции и обслуживания, на каждом контактирующем с налравлрющей плече ловителя выполнена зубчатая насечка, а на противоположном плече - крюк, при этом устройство для регулирования монтажного зазора между направляющими и кулачками выполнено в виде съемного фиксатора, предназначенного для размещения между фланцем штока и корпусом каретки. 7Г.Є067 19 22 Вид А Техред М Моргєнтз/f Корректор Т. ? 404 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-ЗБ, Рзулская наб., 4/5 ПроизБодственно-изпйіепіский комбина1! "Патент", г. Ужгород, ул Гагарину, 101
