Гідросистема механізованого кріплення

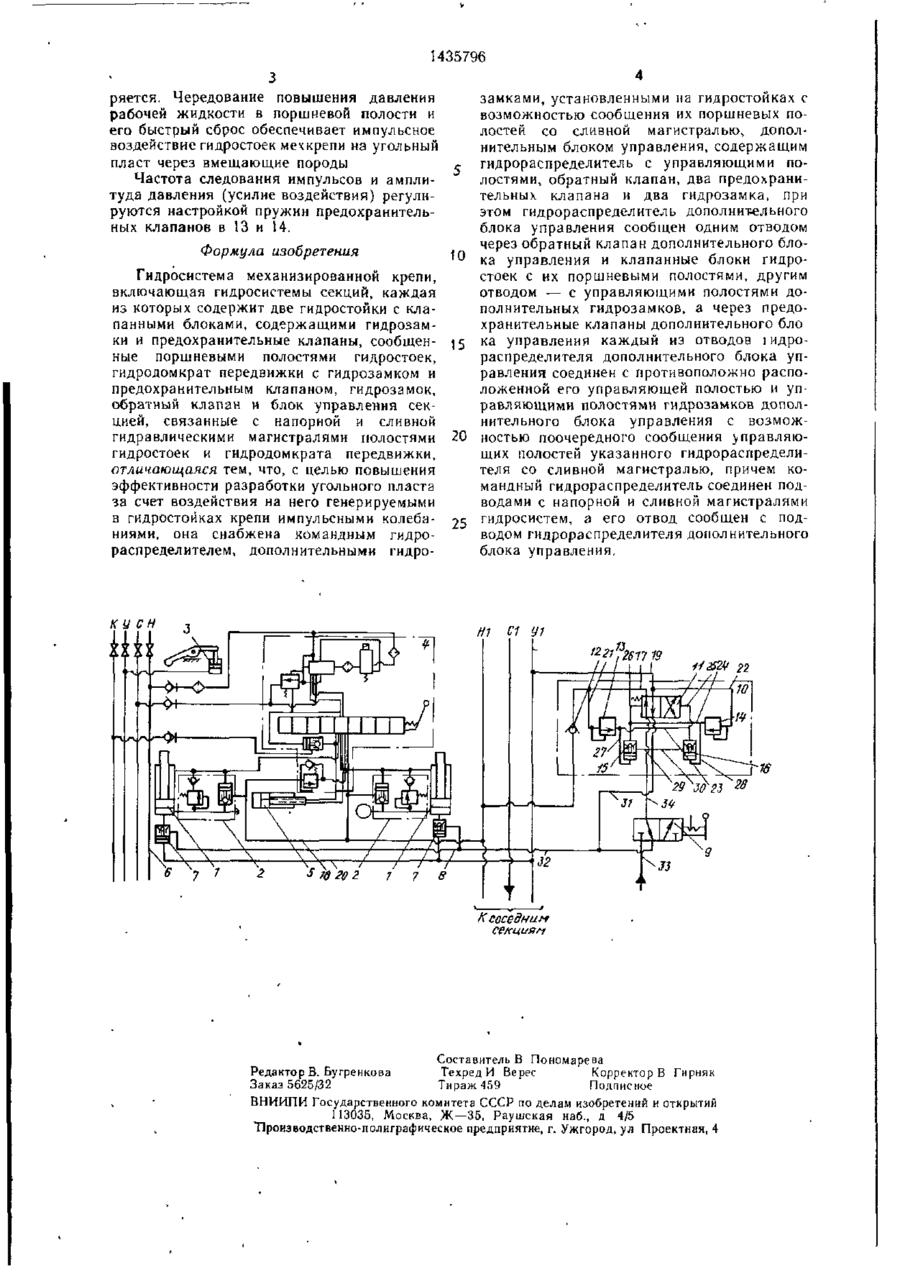

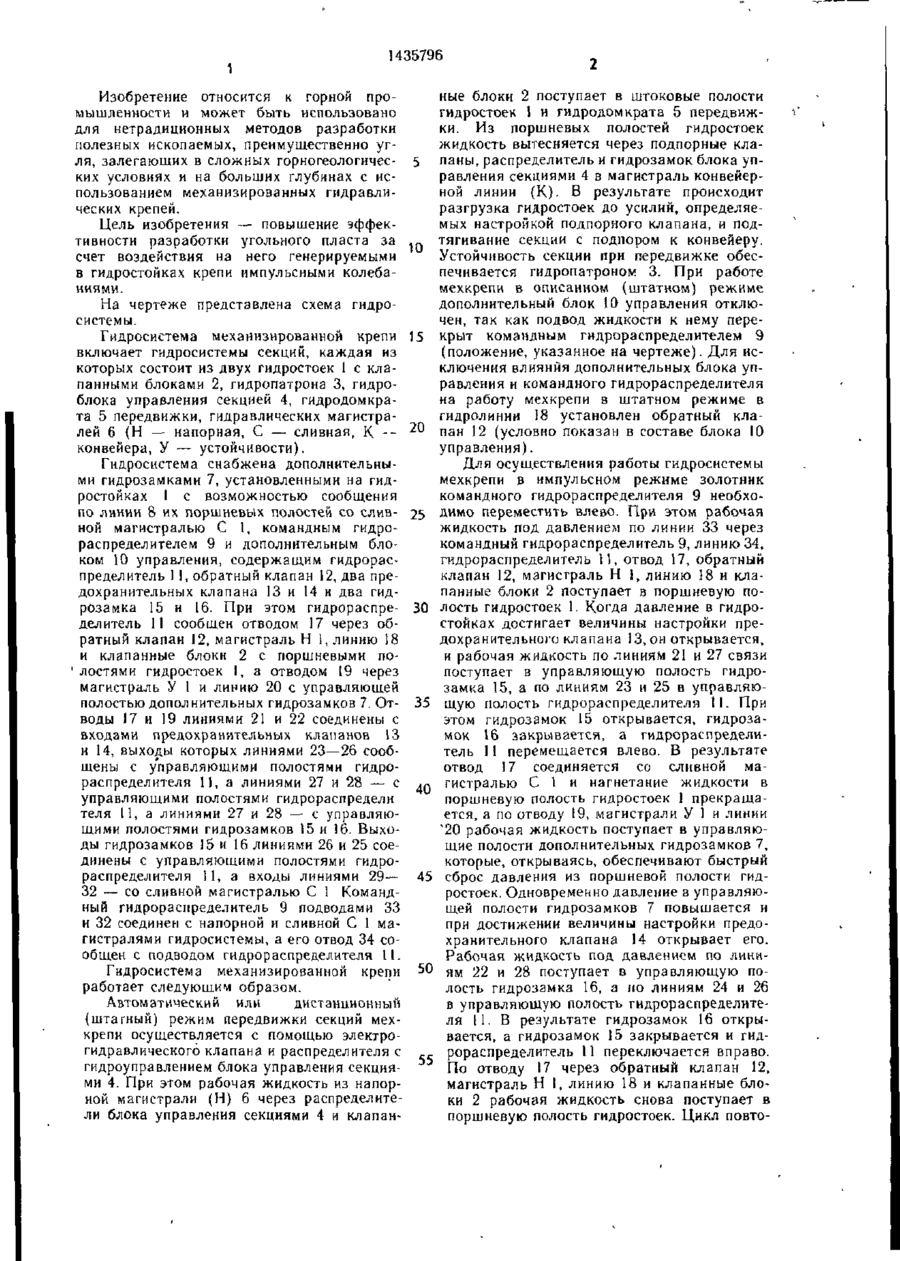

Изобретение относится к горной промышленности и может быть использовано в механизированных крепях. Цель — повышение эффективности разработки угольного пласта за счет воздействия на него генерируемыми в гкдростойках крепи импульсными колебаниями Гидросистема механизированной крепи имеет клапанные блоки с гидрозамками и дополнительные гидрозамки, установленные в гидростойках, командный гидрораспределитель и дополнительный блок управления, содержащий гидрораспределитель, обратный клапан, два предохранительных клапана и два гидрозамка. Когда давление в гидростойках достигает величины о *---•* настройки предохранительного клапана дополнительного блока управления, рабочая жидкость через него поступает в управляющую полость гидрозамка и в управляющую полость гидрораспределителя. При этом нагнетание жидкости в поршневую полость гидростоек прекращается. Жидкость поступает в управляющие полости дополнительных гидрозамков, которые открываются, сбрасывая давление из гидростоек. При повышении давления в управляющей полости дополнительных гидрозамков до величины настройки предохранительного клапана дополнительного блока управления этот клапан открывается. Жидкость поступает в управляющие полости одного гидрозамка и гидрораспределителя дополнительного блока управления. При этом этот гидрозамок открычается, другой гидрозамок закрывается, 'идрораспределитель переключается вправо. Жидкость снова поступает в поршневую полость гидростоек. Чередование повышения давления жидкости в поршневых полостях гидростоек и его быстрый сброс создают импульсное воздействие мехкрепи на угольный пласт. Частота импульсов и амплитуда давления (усилие воздействия) регулируются настройкой двух предохранительных клапанов дополнительного блока управ ления. Командный гидрораспределитель соединен подводами с напорной и сливной магистралями, а его отвод — с подводом гидрораспределителя дополнительного блока управления. 1 ил. со 1 1435796 Изобретение относится к горной промышленности и может быть использовано для нетрадиционных методов разработки полезных ископаемых, преимущественно угля, залегающих в сложных горногеологических условиях и на больших глубинах с использованием механизированных гидравлических крепей. Цель изобретения — повышение эффективности разработки угольного пласта за счет воздействия на него генерируемыми в гидростойках крепи импульсными колебаниями. На чертеже представлена схема гидросистемы. Гидросистема механизированной крепи включает гидросистемы секций, каждая из которых состоит из двух гидростоек 1 с клапанными блоками 2, гидропатрона 3, гидроблока управления секцией 4, гидродомкрата 5 передвижки, гидравлических магистралей 6
