Розподільник запалювання з магнітним управлінням для двигуна внутрішнього згорання

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 7733

Опубліковано: 26.12.1995

Автори: П'єр Ерітьє Бест, Дені Плантен

Завантажити PDF файл.

Формула / Реферат

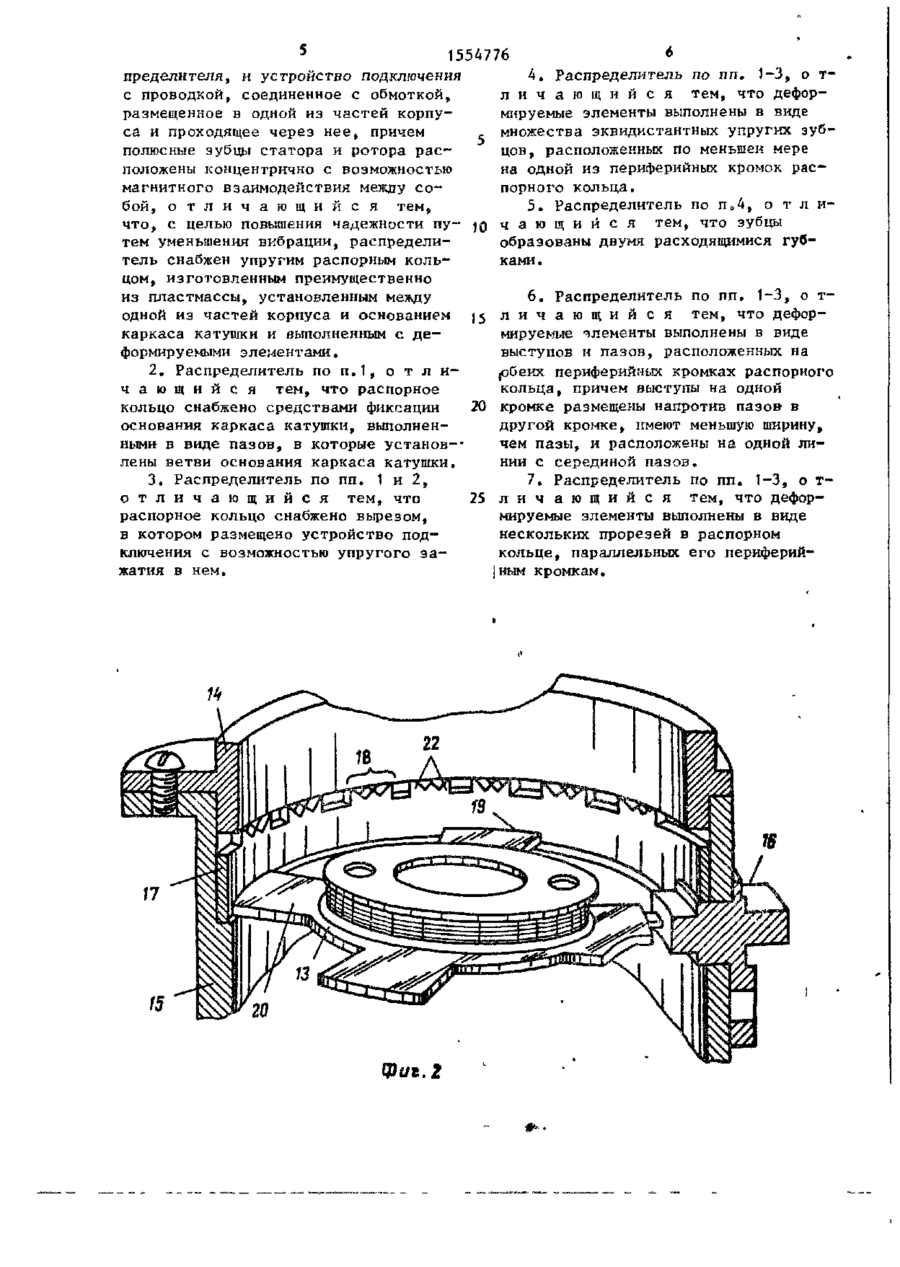

1. Распределитель зажигания с магнитным управлением для двигателя внутреннего сгорания, содержащий корпус, ротор, жестко связанный с приводным валом и имеющий втулку, на которой закреплен полюсный диск с расположенными на его периферии полюсными зубцами, статор с полюсными зубцами, находящийся в магнитном контакте с постоянным магнитом кольцеобразной формы, расположенным концентрично с приводным валом, электромагнитную обмотку, расположенную между полюсным диском и статором и размещенную на каркасе катушки, основание которой установлено между двумя опорными площадками частей корпуса распределителя, и устройство подключения с проводкой, соединенное с обмоткой, размещенное в одной из частей корпуса и проходящее через нее, причем полюсные зубцы статора и ротора расположены концентрично с возможностью магнитного взаимодействия между собой, отличающийся тем, что, с целью повышения надежности путем уменьшения вибрации, распределитель снабжен упругим распорным кольцом, изготовленным преимущественно из пластмассы, установленным между одной из частей корпуса и основанием каркаса катушки и выполненным с деформируемыми элементами.

2. Распределитель по п.1, отличающийся тем, что распорное кольцо снабжено средствами фиксации основания каркаса катушки, выполненными в виде пазов, в которые установлены ветви основания каркаса катушки.

3. Распределитель по пп.1 и 2, отличающийся тем, что распорное кольцо снабжено вырезом, в котором размещено устройство подключения с возможностью упругого зажатия в нем.

4. Распределитель по пп.1-3, отличающийся тем, что деформируемые элементы выполнены в виде множества эквидистантных упругих зубцов, расположенных по меньшей мере на одной из периферийных кромок распорного кольца.

5. Распределитель по п.4, отличающийся тем, что зубцы образованы двумя расходящимися губками.

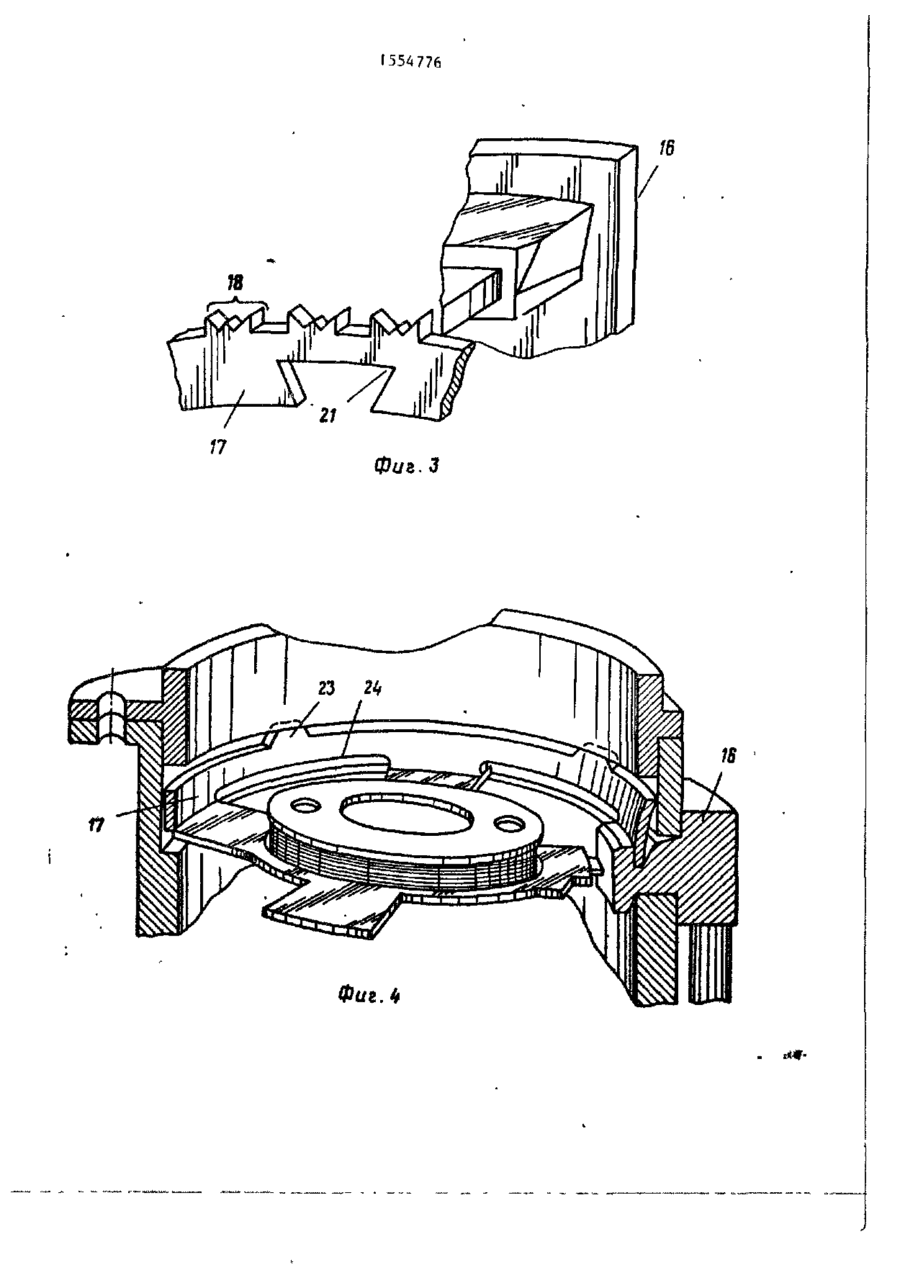

6. Распределитель по пп.1-3, отличающийся тем, что деформируемые элементы выполнены в виде выступов и пазов, расположенных на обеих периферийных кромках распорного кольца, причем выступы на одной кромке размещены напротив пазов в другой кромке, имеют меньшую ширину, чем пазы, и расположены на одной линии с серединой пазов.

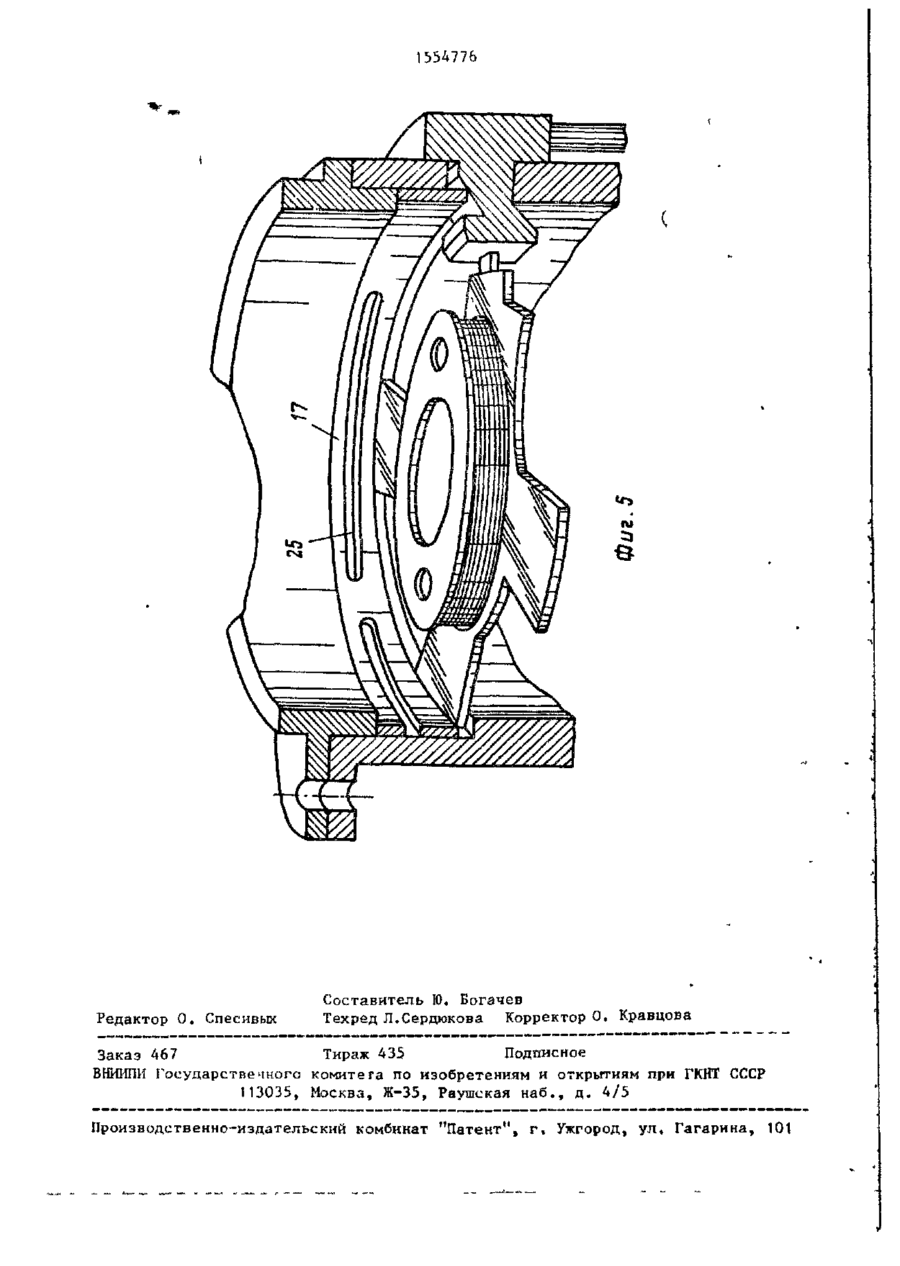

7. Распределитель по пп.1-3, отличающийся тем, что деформируемые элементы выполнены в виде нескольких прорезей в распорном кольце, параллельных его периферийным кромкам.

Текст

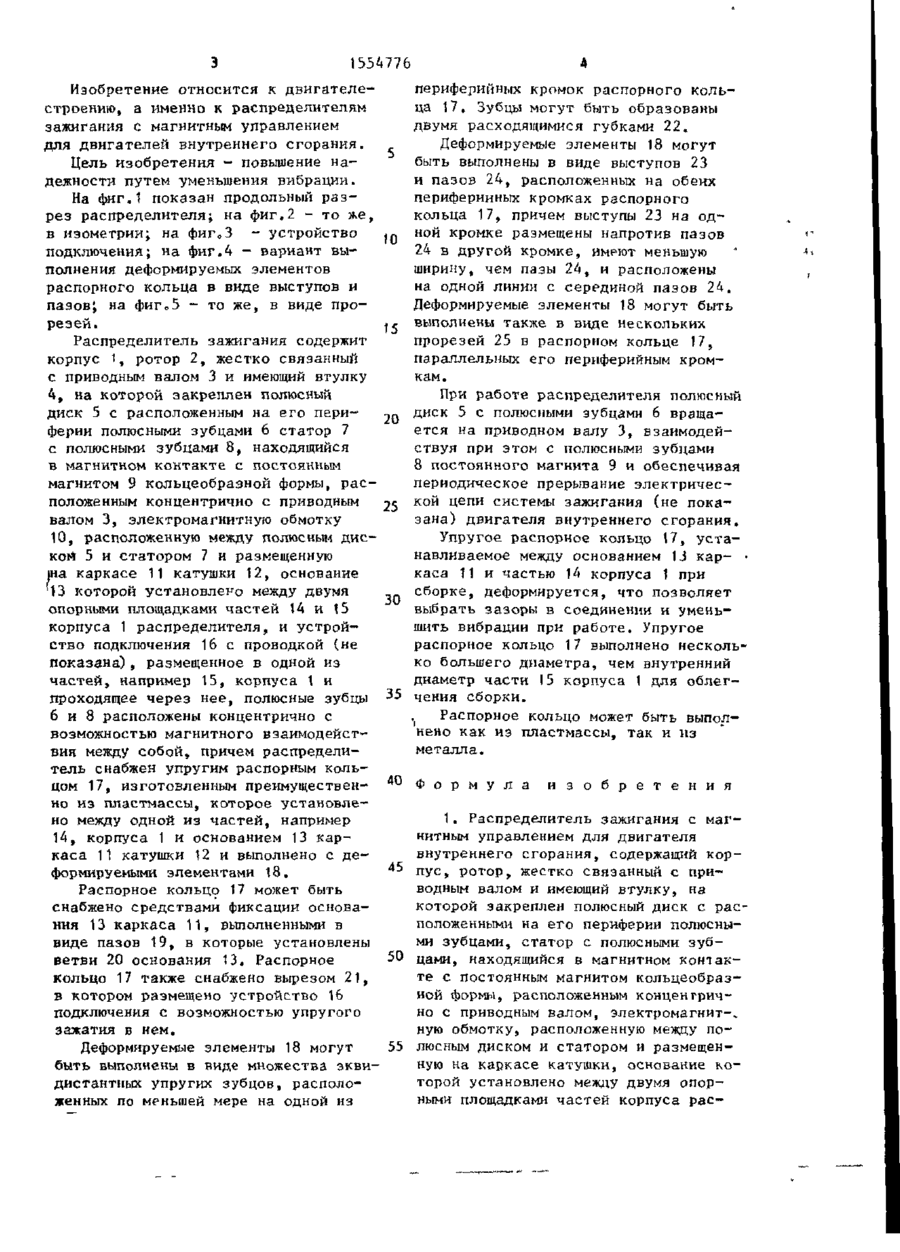

Изобретение позволяет повысить надежность работы распределителя пу тем уменьшения вибраций. Распределитель содержит полюсный диск 5 с полюсными зубцами 6, установленный на приводном валу 3, статор 7 с полюсными зубцами 8, электромагнитную обмотку 10, расположенную между полюсным диском 5 и статором 7 и размещенную на каркасе 11 катушки 12, основание 13 которой установлено между частями 14 и 15 корпуса 1, причем между частью 14 и основанием 13 размещено упругое распорное кольцо 17t которое может быть выполнено различным образом и из любого упругого материала. Упругое кольцо позволяет выбрать зазоры в соединейиях при сборке за счет его деформации. 6 з.п, ф-лы, 5 ил о СП СП Фиг. 1 1554776 Изобретение относится к двигателепериферийных кромок распорного кольстроению, а именно к распределителям ца 17. Зубцы могут быть образованы зажигания с магнитным управлением двумя расходящимися губками 22. для двигателей внутреннего сгорания. Деформируемые элементы 18 могут Цель изобретения - повышение набыть выполнены в виде выступов 23 дежности путем уменьшения вибрации. и пазов 24, расположенных на обеих На фиг.1 показан продольный разпериферийных кромках распорного рез распределителя; на фиг,2 - то же, кольца 17, причем выступы 23 на одв иэометрии; на фиг о 3 - устройство

Дивитися

Додаткова інформація

Назва патенту англійською

Ignition distributor with magnetic control for combustion engine

Назва патенту російською

Распределитель поджига с магнитным управлением для двигателя внутреннего сгорания
