Відбиточний матеріал

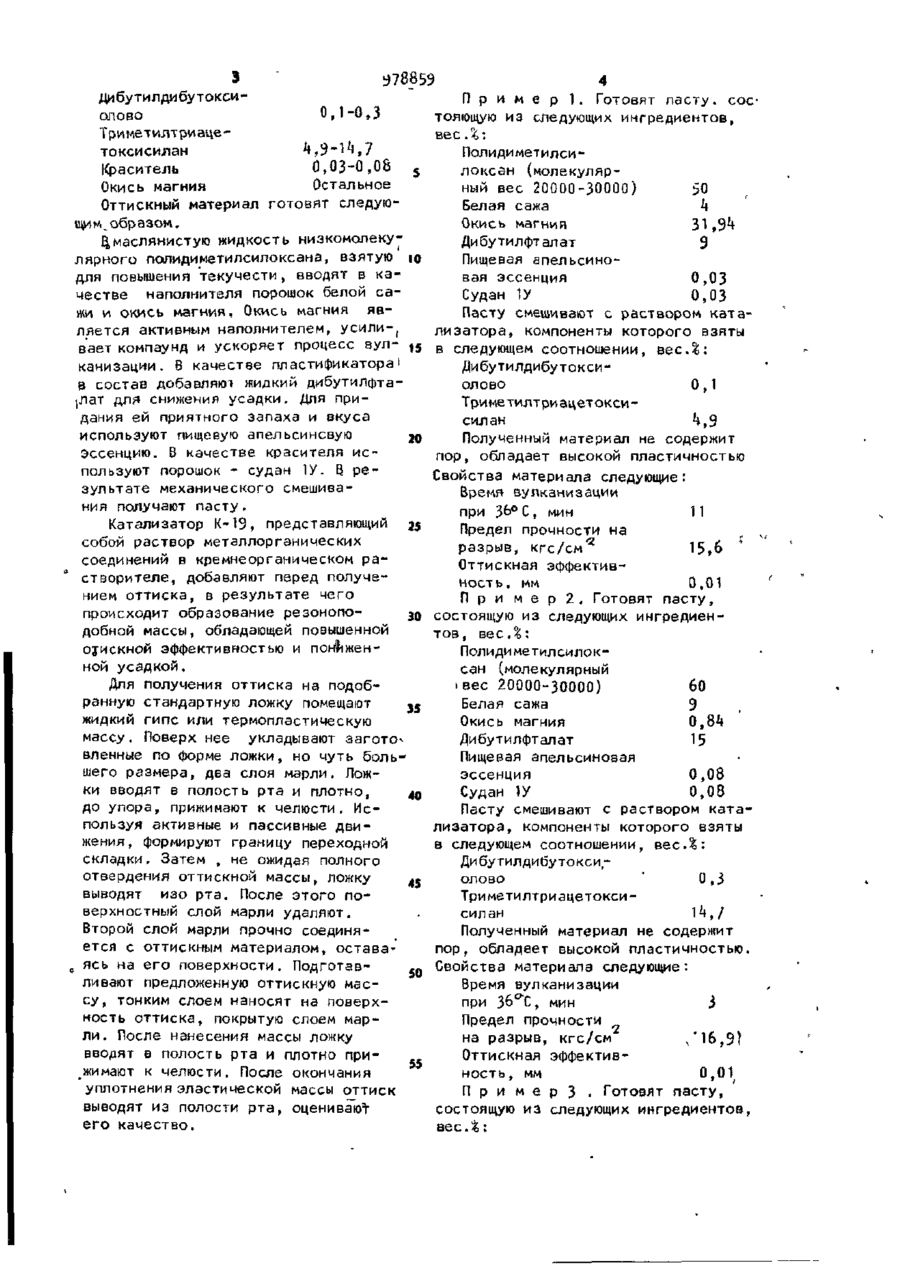

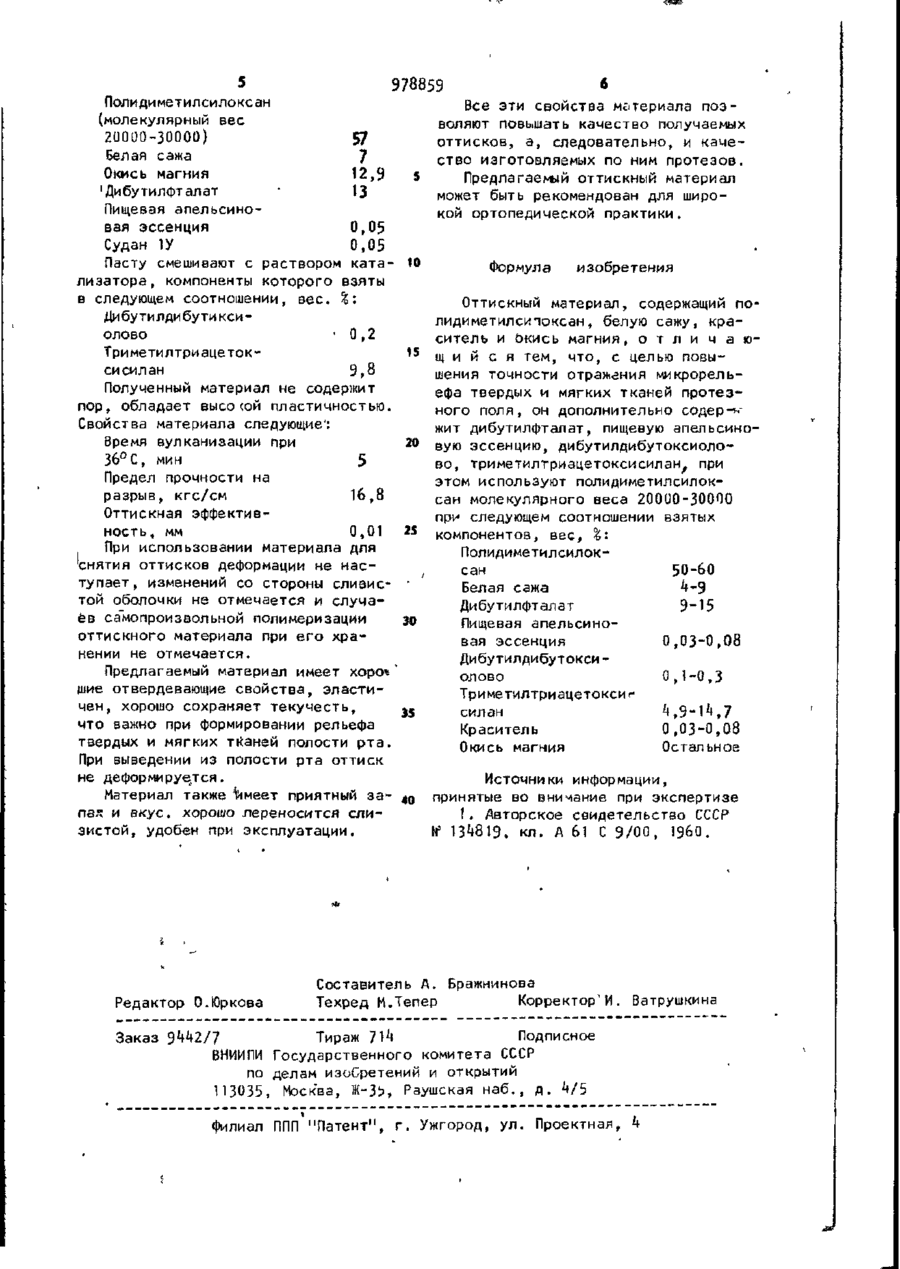

Союз Советских Социалистических Республик ОПИС ИЗОБРІ (И) К АВТОРСКОМУ (61) Дополнительное к авт. свид-ву (22)3аявлено 3 0 . 0 ^ . 8 0 (21) 2917790/28-13 . Кл. А 61 К 6/10 с присоединением заявки № Цшударстанный комитет СССР 80 делам изобретений и открытий (23)Прноритет ' -.. Опубликовано 0 7 . 1 2 . 8 2 . Бюллетень ЛИ5 ( 5 3 ) У Д К 616. .31^-089. .28(088.8) Дата опубликования описання 07.12.82 (72) Авторы изобретения (71) Заявитель В. М. Павленко, Г. И. Зиновьев и В. А. Клемин Донецкий медицинский институт им,А. М. Горького (5*0 ОТТИСКНЫЙ МАТЕРИАЛ 1 Изобретение относится к области ( медицины, в частности к ортопедической стоматологии, и может быть использовано при снятии оттисков твердых и мягких тканей полости рта при изготовлении зубных протезов. Наиболее близким к изобретению по технической сущности и достигаемому результату является оттискный материал, содержаний полидиметилсилоксан, белую сажу, краситель и окись магния [і ]. 2 Г : 3 -г fs ной массы. Все это понижает ценность оттисков, а следовательно, и качество самих протезов. Целью изобретения является повышение точности отражения микрорельефа твердых и мягких тканей протезного поля. Цель достигается тем, что оттискный материал, включающий полидиме10 тилсилоксан, белую сажу, краситель и окись магния, дополнительно содержит дибутилфталат, пищевую апельсиновую эссенцию, дибутилдибутоксиоНедостатком этого оттискного малово, триметилтриацетоксисилан, при териала, является низкая текучесть, что понижает его оттискную эффектив- is этом используют полидиметилсилоксан молекулярного веса 20000-30000 при ность. При выведении оттиска из следующем соотношении взятых компополости рта возможна его деформация, нентов, вес. %: вследствие прилипания к зубам и слизистой оболочки полости рта. У поПолидиметилсилоксан 50-ЬО 20 лученных оттисков через небольшой Белая сажа k-Э 'промежуток времени микрорельеф слиДибутилфталат У-15 зистой оболочки и шеек сглаживаетПищевая апельсинося, что обусловлено усадкой оттисквая эссенция 0,03-0,08 Дибутилдибутоксиолово 378859 0,1-0,3 Триметилтриацетоксисилан ^ , 9 -1 *•»7 Краситель 0,03-0,06 Окись магния Остальное Оттискный материал готовят следую 4 П р и м е р 1. Готовят пасту, соетояющую из следующих ингредиентов, вес.%; Полидиметилсилоксан (молекулярный вес 20000-30000) Белая сажа Окись магния Дибутилфталат Пищевая апельсиновая эссенция Судан 1У >о 4 31 ,9* ^маслянистую жидкость низкомолеку9 лярного полидиметилсилоксана, взятую ю для повышения текучести, вводят в к а 0, 03 честве наполнителя порошок белой сао, 03 жи и окись магния, Окись магния явПасту смешивают с раствором каталяется активным наполнителем, усили- ( лизатора, компоненты которого взяты вает компаунд и ускоряет процесс вул- , 5 в следующем соотношении, вес.%: канизации. В качестве пластификатора' Дибутилдибутоксив состав добавляют жидкий дибутилфтаолово 0,1 лат для снижения усадки. Для приТриметилтриацетоксидания ей приятного запаха и вкуса силан k,9 используют пищевую апельсиновую Полученный материал не содержит эссенцию. В качестве красителя испор, обладает высокой пластичностью пользуют порошок - судан 1У. В реСвойства материала следующие: зультате механического смешиваВремя вулканизации ния получают пасту. при ЗЬ° С, мин 11 Катализатор К-19, представляющий 25 Предел прочности на собой раствор металлорганических разрыв, кгс/см" 2 15,6 соединений в кремнеорганическом раОттискная эффективстворителе, добавляют перед полученость, мм 0,01 нием оттиска, в результате чего П р и м е р 2 . Готовят пасту, происходит образование резонопо30 состоящую из следующих ингредиендобной массы, обладающей повышенной тов, весД: оуискной эффективностью и пониженПолидиметилсилокной усадкой. сан (молекулярный Для получения оттиска на подобі вес 20000-30000) 60 ранную стандартную ложку помещают Белая сажа 9 35 жидкий гипс или термопластическую Окись магния 0 , 84 массу. Поверх нее укладывают загото^ Дибутилфталат 15 вленные по форме ложки, но чуть больПищевая апельсиновая шего размера, два слоя марли. Ложэссенция 0 , 08 ки вводят в полость рта и плотно, Судан 1У 0 , 08 до упора, прижимают к челюсти. ИсПасту смешивают с раствором катапользуя активные и пассивные двилизатора, компоненты которого взяты жения, формируют границу переходной в следующем соотношении, в е с Д : складки. Затем , не ожидая полного Дибутилдибутокси,отвердения оттискной массы, ложку олово ' 0,3 45 выводят изо рта. После этого поТриметилтриацетоксиверхностный слой марли удаляют. силан I і *,/ Второй слой марли прочно соединяПолученный материал не содержит ется с оттискным материалом, оставапор, обладает высокой пластичностью. ясь на его поверхности. ПодготавСвойства материала следующие: ливают предложенную оттискную масВремя вулканизации су, тонким слоем наносят на поверхпри Зб^С, мин 3 ность оттиска, покрытую слоем марПредел прочности ли. После нанесения массы ложку на разрыв, кгс/см /16,9Ї вводят в полость рта и плотно приОттискная эффектив55 жимают к челюсти. После окончания ность, мм 0,01 уплотнения эластической массы оттиск П р и м е р з . Готовят пасту, выводят из полости рта, оценивают состоящую из следующих ингредиентов, его качество. 978859 Полидиметилсилоксан (молекулярный вес 20000-30000) 57 Белая сажа 7 Окись магния 12 'Дибутилфталат 13 Пищевая апельсиновая эссенция 0, 05 Судан 1У 0, 05 Пасту смешивают с раствором катализатора, компоненты которого взяты в следующем соотношении, вес. %: Дибутилдибутиксиолово • 0,2 Триметилтриацетоксисилан 9,8 Полученный материал не содержит пор, обладает высо
