Магнітопровід електричної машини

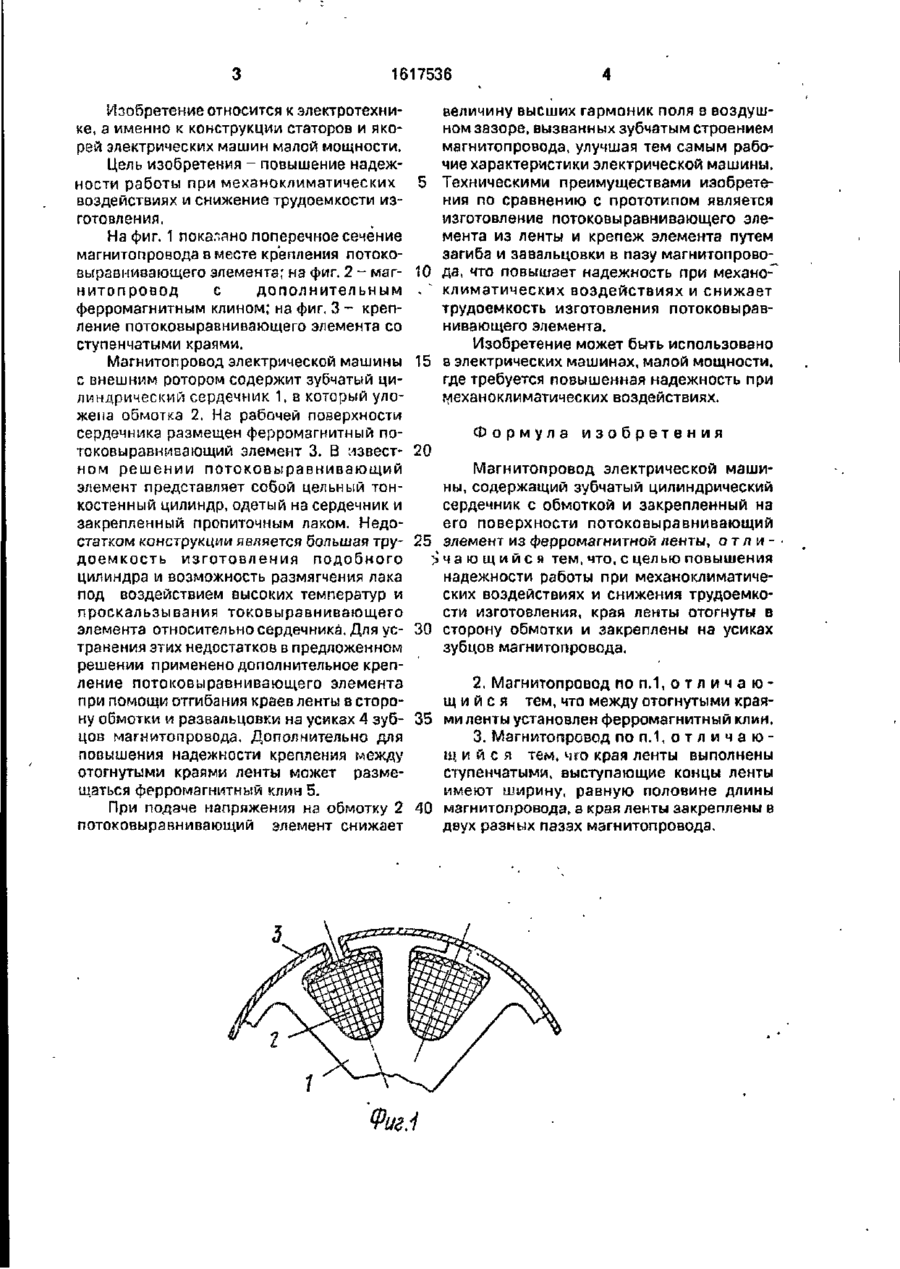

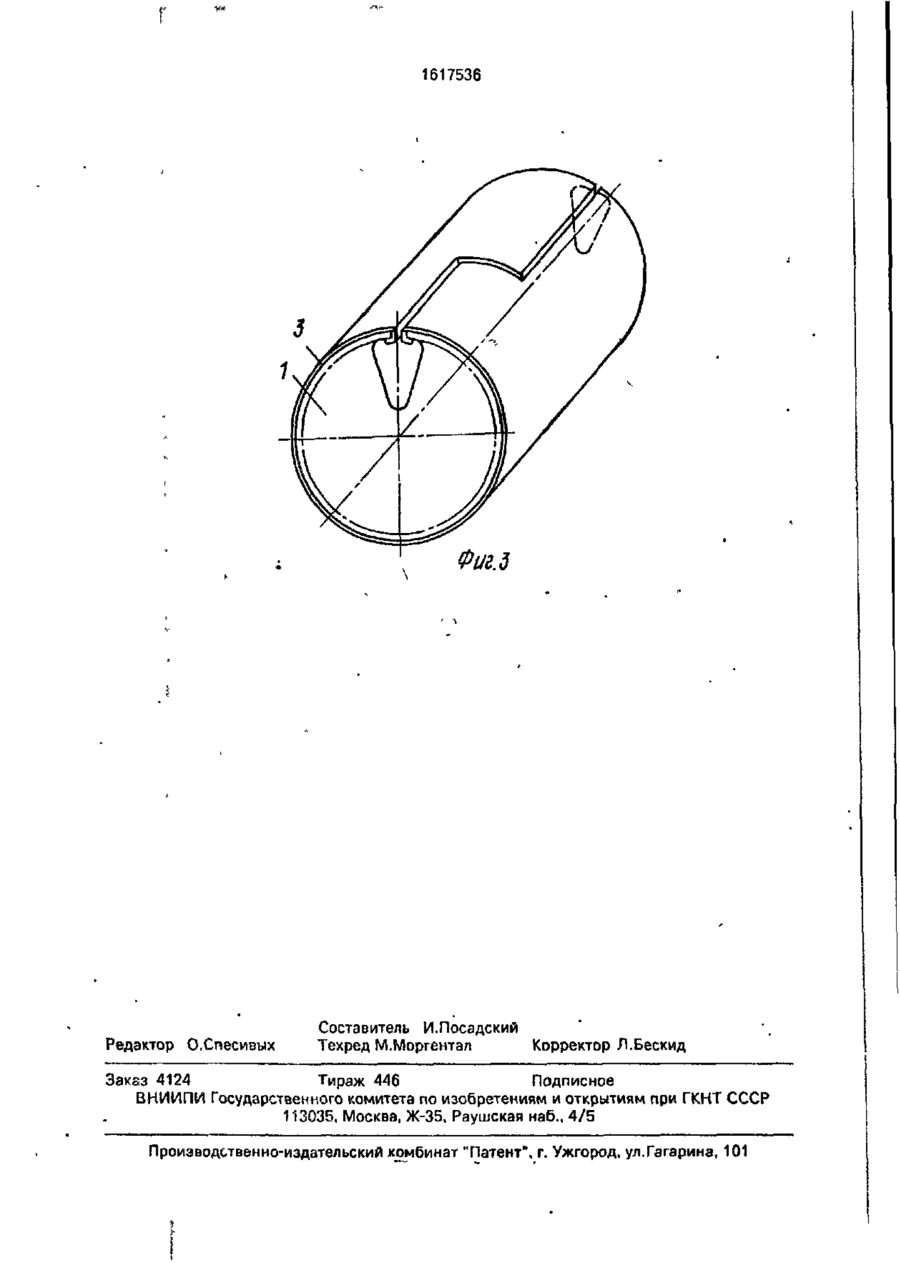

Изобретение относятся к электротехнике. Цель изобретения - повышение надеж ности работы при механокльшатических воздействиях и снижение трудоемкости изготовления. Мэгнитопровод электрической машины с внешним ротором содержит зубчатый цилиндрический сердечник 1, в который уложена обмотка 2. Нз рабочей поверхности сердечника размещен ферромагнитный потоковыравнивающий элемент 3 из ленты, края которой отогнуты в сторону обмотки и развальцованы на усиках зубцов 4 магнитопровода. Для увеличения прочности крепления между отогнутыми краями ленты может устанавливаться ферромагнитный клин 5. 2 з.п.ф-лы, 3 ил. 1617536 Изобретение относится к электротехнике, а именно к конструкции статоров и якорей электрических машин малой мощности. Цель изобретения - повышение надежности работы при механоклиматических воздействиях и снижение трудоемкости изготовления. На фиг. 1 показано поперечное сечение магнитопровода вместе крепления потоковыравнивающего элемента; на фиг. 2 - магнитопровод с дополнительным ферромагнитным клином; на фиг. 3 - крепление потоковыравнивающего элемента со ступенчатыми краями. Магнитопровод электрической машины с внешним ротором содержит зубчатый цилиндрический сердечник 1, в который уложена обмотка 2. На рабочей поверхности сердечника размещен ферромагнитный потоковыравнивающий элемент 3. В известном решении потоковыравнивающий элемент представляет собой цельный тонкостенный цилиндр, одетый на сердечник и закрепленный пропиточным лаком. Недостатком конструкции является большая трудоемкость изготовления подобного цилиндра и возможность размягчения лака под воздействием высоких температур и проскальзывания токовыравнивающего элемента относительно сердечника. Для устранения этих недостатков в предложенном решении применено дополнительное крепление потоковыравнивающего элемента при помощи отгибания краев ленты в сторону обмотки и развальцовки на усиках 4 зубцов магнитопровода. Дополнительно для повышения надежности крепления между отогнутыми краями ленты может размещаться ферромагнитный клин 5. величину высших гармоник поля в воздушном зазоре, вызванных зубчатым строением магнитопровода, улучшая тем самым рабочие характеристики электрической машины. Техническими преимуществами изобретения по сравнению с прототипом является изготовление потоковыравнивающего элемента из ленты и крепеж элемента путем загиба и завальцовки в пазу магнитопрово10 да, что повышает надежность при механо-" климатических воздействиях и снижает трудоемкость изготовления потоковыравнивающего элемента. Изобретение может быть использовано 15 в электрических машинах, малой мощности, где требуется повышенная надежность при механоклиматических воздействиях. Формула изобретения 20 Магнитопровод электрической машины, содержащий зубчатый цилиндрический сердечник с обмоткой и закрепленный на его поверхности потоковыравнивающий 25 элемент из ферромагнитной ленты, о т л и в а ю щ и й с я тем, что, с целью повышения надежности работы при механоклиматических воздействиях и снижения трудоемкости изготовления, края ленты отогнуты в 30 сторону обмотки и закреплены на усиках зубцов магнитопровода. 2. Магнитопровод по п.1, о т л и ч а ю щ и й с я тем, что между отогнутыми края35 ми ленты установлен ферромагнитный клин. 3. Магнитопровод по п.1, о т л и ч а ю щ и й с я тем, чго края ленты выполнены ступенчатыми, выступающие концы ленты имеют ширину, равную половине длины При подаче напряжения на обмотку 2 АО магнитопровода, а края ленты закреплены в потоковыравнивающий элемент снижает двух разных пазах магнитопровода. Фиг.і 1617536 Фиг. 3 Редактор О.Спесивых Составитель И.Посадский Техред М.Моргентал Корректор Л.Бескид Заказ 4124 Тираж 446 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
