Формула / Реферат

Корпус статора электрической машины, пре­имущественно гидрогенератора, содержащий про­дольные призматические брусья с выступами типа ласточкина хвоста, приваренные к поперечным кольцевым полкам корпуса при помощи промежу­точных пустотелых элементов, имеющих две боко­вые грани с прямолинейными прилегающими и приваренными к брусу краями, перпендикулярными плоскому торцу элементов, прилегающему и прива­ренному к полке, отличающийся тем, что, с целью увеличения надежности и снижения трудоемкости изготовления, промежуточный элемент изготовлен из трубы, его свободный торец выполнен с наклоном в сторону полки, к которой приварен указанный эле­мент, а внутри трубы перпендикулярно ее оси уста­новлена пластина, приваренная к стенкам и к боковым граням призматического бруса.

Текст

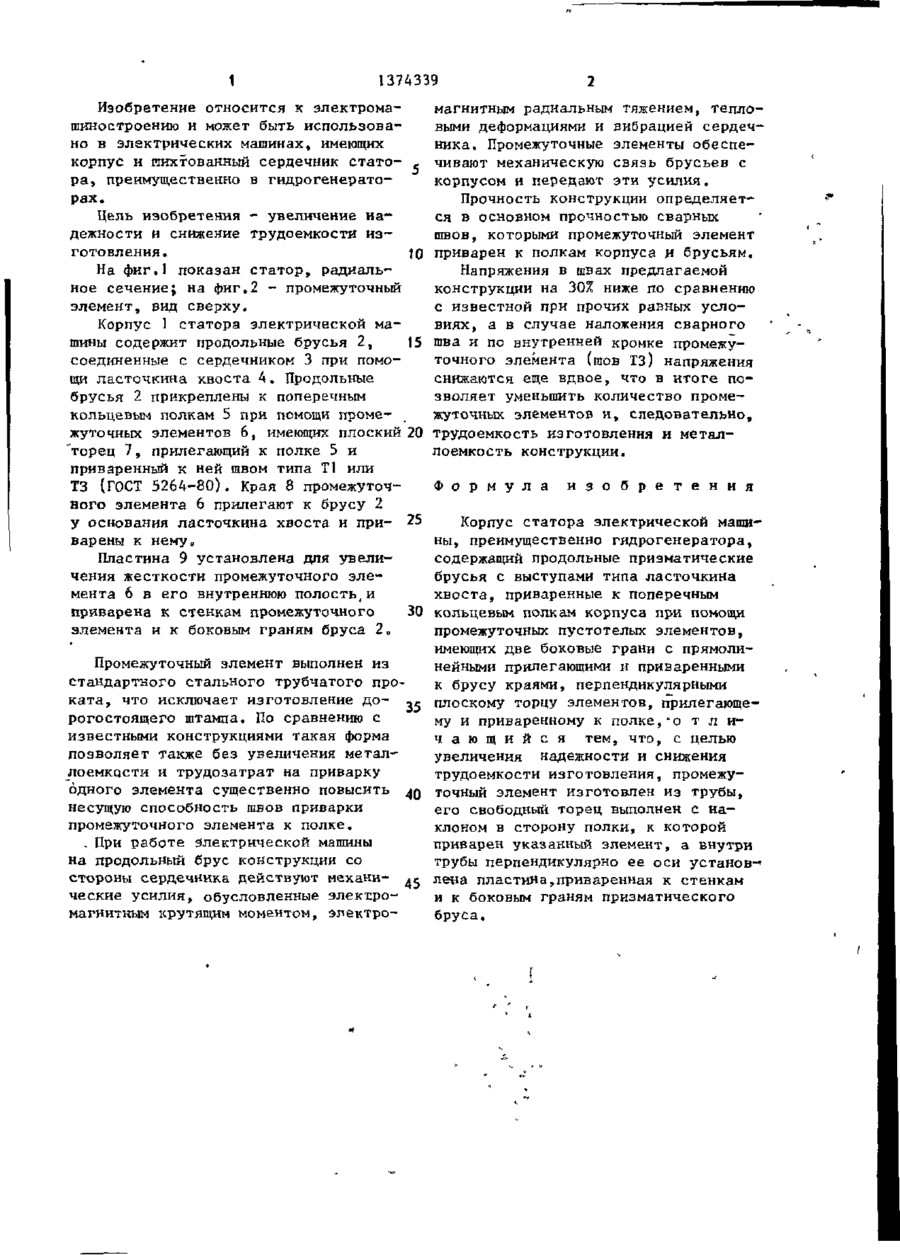

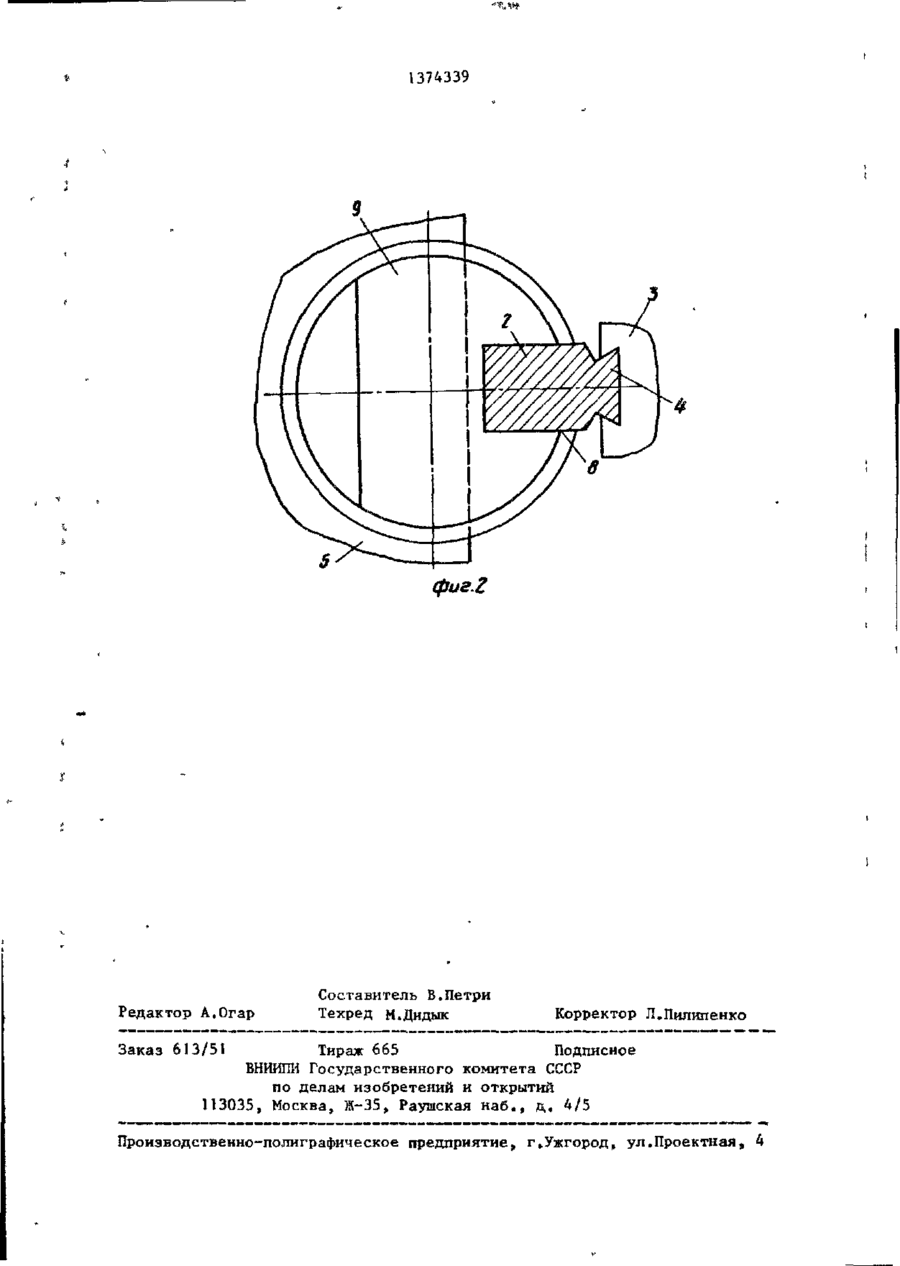

Изобретение относится к электромашиностроению. Цель изобретения повышение надежности. Корпус 1 статора электрической машины содержит продольные брусья 2, соединенные с сердечником 3 при помощи ласточкина хвоста. Брусья 2 прикреплены к поперечным кольцевым ребрам 5 при помощи промежуточных элементов 6, выполненных из циллиндрического трубчатого проката. Внутри элемента 6 размещена пластина 9, Это позволяет повысить прочность сварных швов, уменьшить •трудоемкость изготовления и металло- 3 емкость конструкции. 2 ил. со со СО со Фиг.1 1 1374339 Изобретение относится к электромашиностроению и может быть использовано в электрических машинах, имеющих корпус и шихтованный сердечник стато- , ра, преимущественно в гидрогенераторах. Цепь изобретения - увеличение надежности и снижение трудоемкости изготовления. 10 На фиг.1 показан статор, радиальное сечение; на фиг.2 - промежуточный элемент, вид сверху. Корпус 1 статора электрической машины содержит продольные брусья 2, 15 соединенные с сердечником 3 при помощи ласточкина хвоста А. Продольные брусья 2 прикреплены к поперечным кольцевым полкам 5 при помощи промежуточных элементов 6, имеющих плоский 20 'торец 7, прилегающий к полке 5 и приваренный к ней швом типа ТІ или ТЗ (ГОСТ 5264-80). Края 8 промежуточного элемента 6 прилегают к брусу 2 у основания ласточкина хвоста и при- 25 варены к нему в Пластина 9 установлена для увеличения жесткости промежуточного элемента 6 в его внутреннюю полость, и приварена к стенкам промежуточного 30 элемента и к боковым граням бруса 2 О Промежуточный элемент выполнен из стандартного стального трубчатого проката, что исключает изготовление до- ^е рогостоящего штампа. По сравнению с известными конструкциями такая форма позволяет также без увеличения металлоемкости и трудозатрат на приварку одного элемента существенно повысить 40 несущую способность швов приварки промежуточного элемента к полке. . При работе Электрической машины на продольный брус конструкции со стороны сердечника действуют механи- лс ческие усилия, обусловленные электромагнитным крутящим моментом, электро магнитным радиальным тяжением, тепловыми деформациями и вибрацией сердечника. Промежуточные элементы обеспечивают механическую связь брусьев с корпусом и передают эти усилия. Прочность конструкции определяется в основном прочностью сварных швов, которыми промежуточный элемент приварен к полкам корпуса и брусьям. Напряжения в швах предлагаемой конструкции на 30% ниже по сравнению с известной при прочих равных условиях, а в случае наложения сварного шва и по внутренней кромке промежуточного элемента (шов ТЗ) напряжения снижаются еще вдвое, что в итоге позволяет уменьшить количество промежуточных элементов и, следовательно, трудоемкость изготовления и металлоемкость конструкции. Ф о р м у л а и з о б р е т е н и я Корпус статора электрической машины, преимущественно гидрогенератора, содержащий продольные призматические брусья с выступами типа ласточкина хвоста, приваренные к поперечным кольцевым полкам корпуса при помощи промежуточных пустотелых элементов, имеющих две боковые грани с прямолинейными прилегающими и приваренными к брусу краями, перпендикулярными плоскому торцу элементов, прилегающему и приваренному к полке,'о т л ич а ю щ и й с я тем, что, с целью увеличения надежности и снижения трудоемкости изготовления, промежуточный элемент изготовлен из трубы, его свободный торец выполнен с наклоном в сторону полки, к которой приварен указанный элемент, а внутри трубы перпендикулярно ее оси установ-» лена пластина,приваренная к стенкам и к боковым граням призматического бруса. 1374339 фиг.2 Редактор А.Огар Составитель В.Петри Техред М.Дидык Корректор Л.Пилипенко Заказ 613/51 Тираж 665 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, 4 \

Дивитися

Додаткова інформація

Назва патенту англійською

Stator frame of the electric machine

Автори англійською

Ilnytskyi Anatolii Vasyliovych, Kirianov Anatolii Mykolaiovych, Minatsevych Eduard Mykolaiovych, Revenko Viktor Vasyliiovych

Назва патенту російською

Корпус статора электрической машины

Автори російською

Ильницкий Анатолий Васильевич, Кирьянов Анатолий Николаевич, Минацевич Эдуард Николаевич, Ревенко Виктор Васильевич

МПК / Мітки

МПК: H02K 1/18

Мітки: машини, електричної, корпус, статора
