Стовбуропрохідницький комплекс

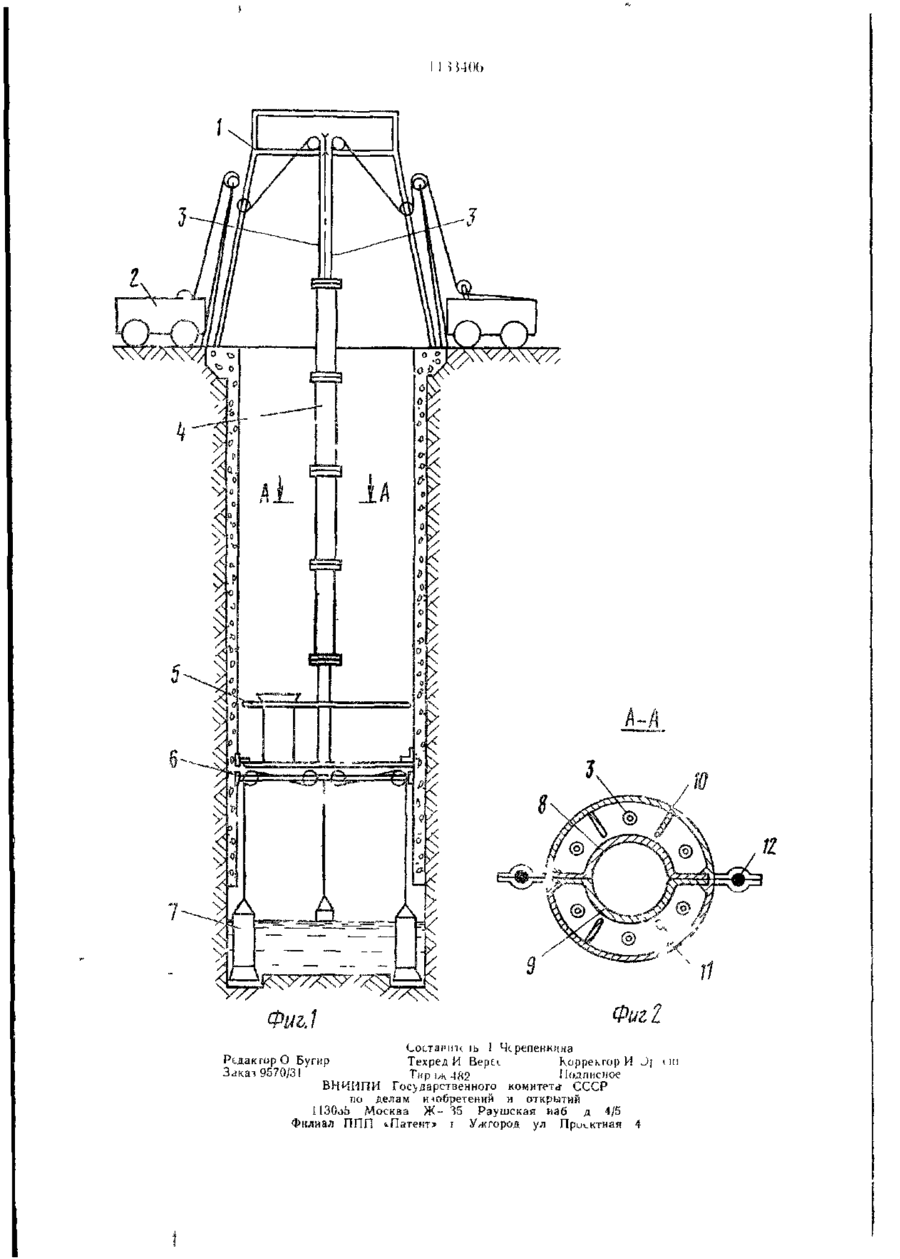

1. СТВОЛОПРОХОДЧЕСКИЙ КОМПЛЕКС, включающий средства механической разработки породы с канатной связью с приводами, установленными на поверхности, а также средства подъема разрушенной породы и крепления ствола с размещением их на проходческом полке, отличающийся тем, что, с целью повышения безопасности работающих на полке людей, он снабжен поворотной платформой со шкивами защитным кожухом, установленным по оси комплекса, причем поворотная платформа помещена ниже проходческого полка, а канаты расположены внутри .защитного кожуха. 2. Комплекс по п. 1, отличающийся тем, что защитный кожух выполнен сборно-разборным с отдельным для каждого каната каналом. (Л г со О О5 1 1133406 Изобретение относится к средствам для проходки стволов, обеспечивающим механическую разработку и уборку породы и выполнение работ по креплению с использованием проходческого полка. Известна установка для проходки шахтных стволов методом ударно-канатного бурения, включающая размещенные на поверхности копер, поворотную платформу со шкивами, ударно-канатные станки, а также помещенные в стволе пульпоэрлифтную колонну и долота станков [1]. Недостатком установки является невозможность использования ее в условиях, при которых более экономичны стволопроходческие комплексы, включающие средства проходки, обслуживаемые проходчиками, находящимися в стволе. Наиболее близким к изобретению по технической сущности и достигаемому результату является стволопроходческий комплекс, включающий средства для разрушения по- 20 роды в виде подвешенных на канатах грейферов с приводом от лебедок, находящихся на поверхности, средства для подъема разрушенной породы и груза на поверхность в виде бадьи, а также проходческий полок для размещения людей при выполнении различных работ, в том числе и по креплению ствола [2]. Недостатком известного комплекса является повышенная опасность для работающих в стволе, создаваемая в результате об- 30 рыва канатов, на которых подвешены средства для разрушения породы, и сцепления их с движущимся грузоподъемным средством. При этом может произойти обрыв каната грузоподъемного средства и падение его на проходческий полок. Цель изобретения — повышение безопасности работающих на полке людей. Указанная цель достигается тем, что стволопроходческий комплекс, включающий средства механической разработки породы с ка- 40 натной связью с приводами, установленными на поверхности, а также средства подъема разрушенной породы и крепления ствола с размещением их на проходческом полке, снабжен поворотной платформой со шкивами и защитным кожухом, установленным по 45 оси комплекса, причем поворотная платформа помещена ниже проходческого полка, а канаты расположены внутри защитного кожуха. Кроме того, защитный кожух выполнен сборно-разборным с отдельным для каждого каната каналом На фиг. 1 показан комплекс в разрезе отвала, общий вид; на фиг. 2 — разрез А—А на фиг. 1. Стволопроходческий комплекс включает копер 1, ударно-канатные станки 2, канаты 3, защитный кожух 4, проходческий полок 5, поворотную платформу 6 со шкивами, ударные долота 7, а также не показанные на чертеже подвесную опалубку для создания бетонной крепи, средства спуска-подъема людей и породы, пневмоцилиндры для поворотов платформы б, пневмоэлеватор для осушения забоя перед сменой долот. Защитный кожух 4 состоит из элементов 8—11, образующих трубчатую конструкцию с отдельным для каждого каната 3 каналом, подвешенную в стволе на канатах 12 проходческих лебедок аналогично подвеске вентиляционных труб или присоединенную к элементам армировки ствола. При проходке ствола с использованием стволопроходческого комплекса осуществляют разрушение породы ударными долотами 7* перемещаемыми по забою посредством поворота платформы 6 и перемещения в радиальном направлении ее шкивов. Разрушенная порода перемешивается вертикальными перемещениями долот с водой, находящейся на забое вследствие водопритока или специально налитой, и выдается на поверхность бадьей. Разрушение породы на забое начинают с периферии, где выбуривают кольцевую траншею. После этого выбуривают кольцевые траншеи ближе к оси ствола, а затем разрушают выступы между траншеями. Смену долот осуществляют на забое, который перед этим осушают путем откачки пульпы в бадью пневмоэлеватором. Долота опускают и поднимают также бадьями. Затупленные долота восстанавливают на поверхности Кожух 4 наращивают с поверхности путем подвески его на канатах проходческих лебедок или с проходческого полка. Элементы 8 и 9 кожуха вводят через промежутки между канатами и к ним присоединяют элементы J0 и 11 таким образом, чтобы каждый канат был помещен в отдельный канал. Все элементы кожуха соединяются между собой и присоединяются хомутами к канатам 12 подвески. В случае обрыва каната пуски его удаляют из канала кожуха, а на е^о место вводят новый канат, который присоединяют к долоту. Применение стволопроходческого комплекса рационально при проходке вспомогательных стволов небольшого диаметра в подготовительный период сіроиіельства шахт и рудников, а также в отдаленных местностях, где мобильность комплекса может дать наибольший технико-экономический эффект. При этом повышается также безопасность работающих в стволе людей. Ш0(> Фиг I Состаріщ )ь І 4дарственного комитета СССР по делам изобретений и открытий ІІЗОііЬ Москва Ж - т5 Раушская иаб д 4/5 Филиал ПЛП «.Патент» і Ужгород ул Проектная 4 tin
