Спосіб зведення стіни у грунті та долото для його здійснення

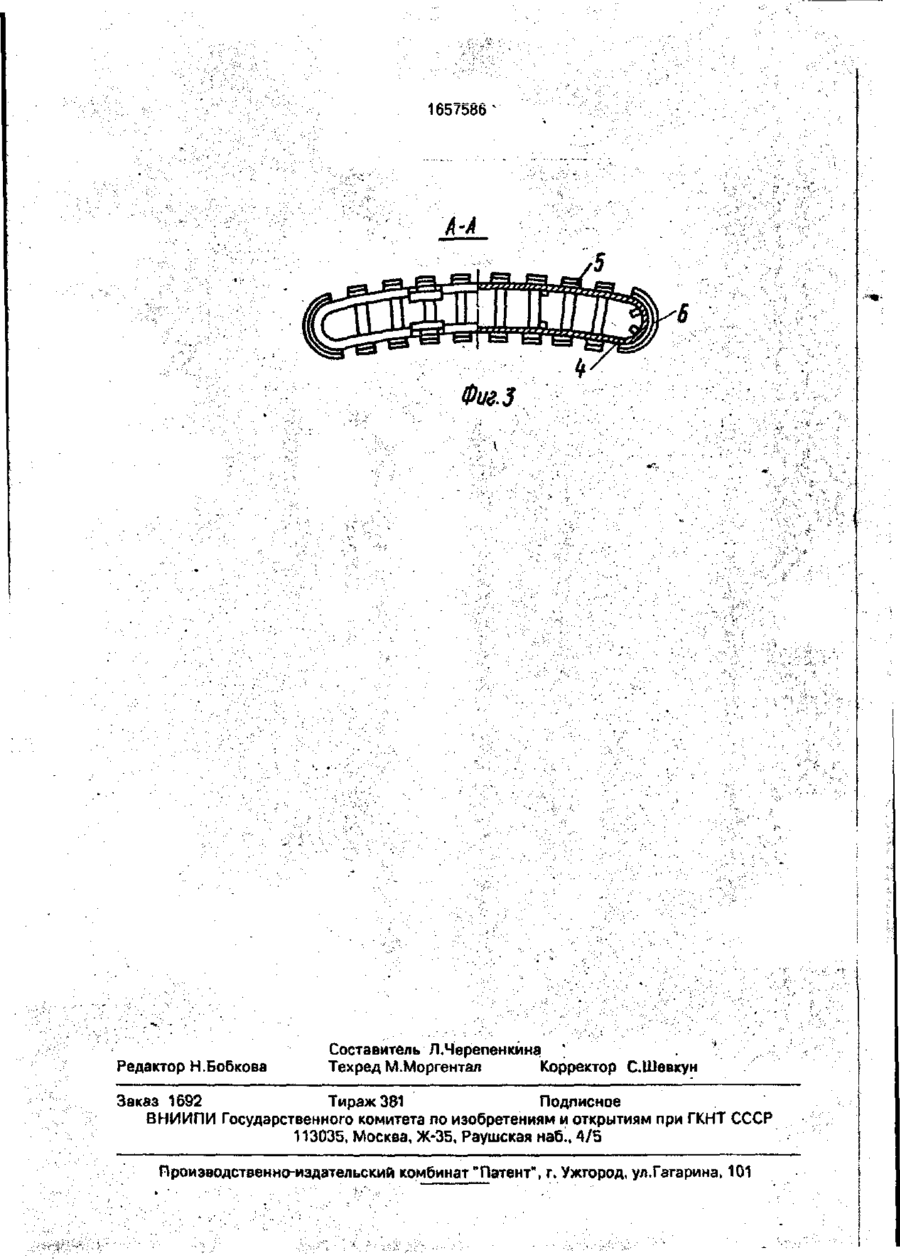

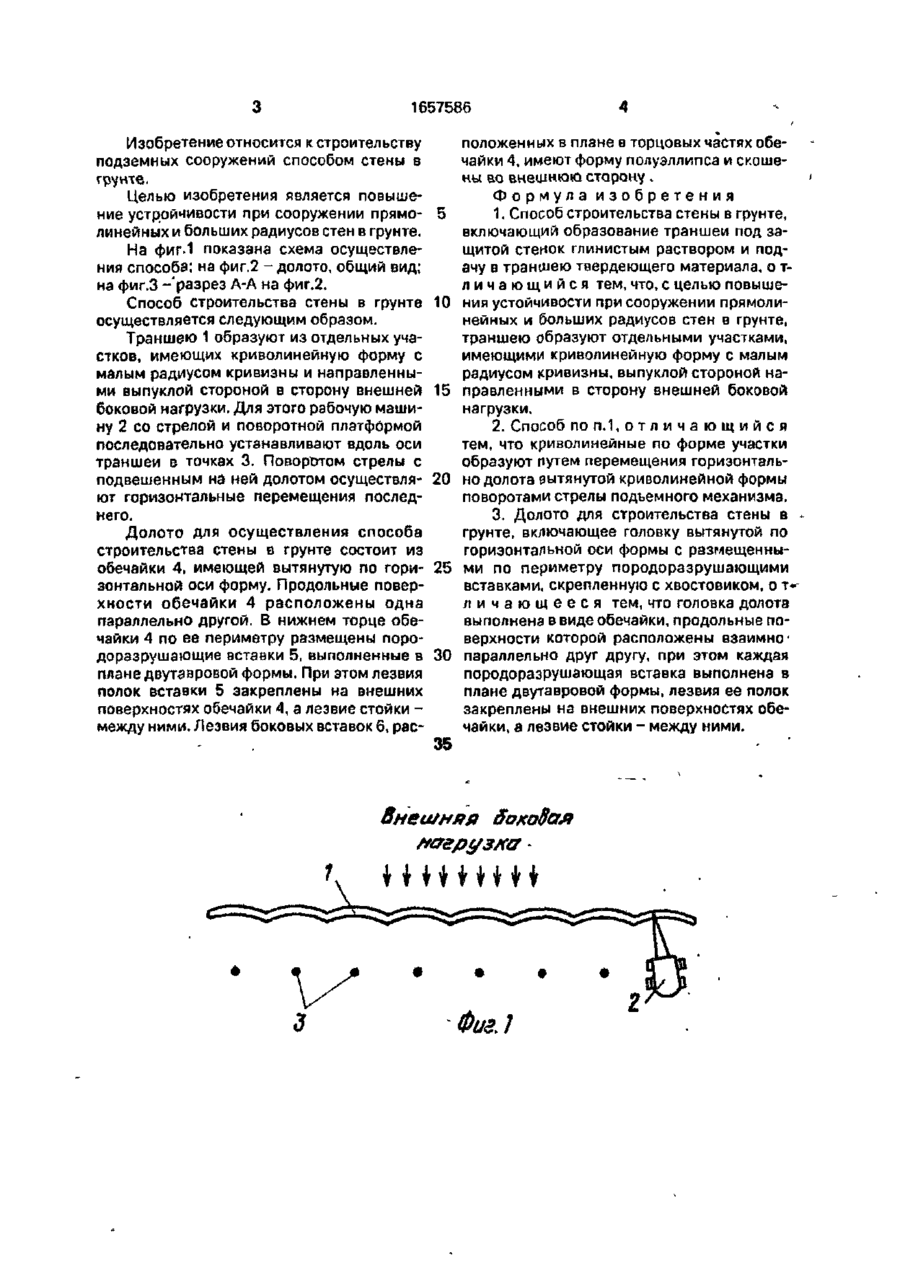

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) (51)5 Е 21 B7/24.E02F5/20 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4492706/03 >! (22)10.10.88 ' ' * (46) 23.06.91.Бюл.№ 23 (75) Б.А.Гей (53)622.26.023(088.8) (56) Федоров Б.ССмородинов М.И. Стена в грунте - прогрессивный способ строительства. Стройиздат, 1975, с. 10, рис.7. Авторское свидетельство СССР № 325268, кл. Е 21 В 10/26, 1971. (54) СПОСОБ СТРОИТЕЛЬСТВА СТЕНЫ В ГРУНТЕ И ДОЛОТО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ (57) Изобретение относится к строительству подземных сооружений способом стены в грунте. Цель - повышение устойчивости при сооружении прямолинейных и больших радиусов стен в грунте. Траншею для стены в грунте образуют отдельными криволиней ными участками с малым радиусом кривизны. Выпуклой стороной участки траншеи направлены в стороны внешней боковой нагрузки. Используют долото с головкой в виде обечайки 4 вытянутой криволинейной формы. Продольные поверхности обечайки 4 расположены параллельно одна другой. По периметру ее размещены породоразрушающие вставки 5, имеющие в плане двутавровую форму. Лезвия полок вставок 5 закреплены на внешних поверхностях обечайки 4, а лезвие стоек - между ними. На торцовых частях обечайки 4 размещены боковые вставки 6, имеющие в плане форму полуэллипса и скошенные во внешнюю сторону. Поворотами стрелы грузоподъемного механизма долото горизонтально перемещают, постепенно углубляя каждый криволинейный участок траншеи. 2 си. 1 з.п.ф-лы, ел ел 00 ON АГ Фиг. 2 л— 1657586 Изобретение относится к строительству подземных сооружений способом стены в грунте. Целью изобретения является повышение устройчивости при сооружении прямолинейных и больших радиусов стен в грунте. На фиг.1 показана схема осуществления способа; на фиг.2 - долото, общий вид; на фиг.З -'разрез А-А на фиг.2. Способ строительства стены в грунте 10 осуществляется следующим образом. Траншею 1 образуют из отдельных участков, имеющих криволинейную форму с малым радиусом кривизны и направленными выпуклой стороной в сторону внешней 15 боковой нагрузки. Для этого рабочую машину 2 со стрелой и поворотной платформой последовательно устанавливают вдоль оси траншеи в точках 3. Поворотом стрелы с подвешенным на ней долотом осуществля- 20 ют горизонтальные перемещения последнего. Долото для осуществления способа строительства стены в грунте состоит из обечайки 4, имеющей вытянутую по гори- 25 зонтальной оси форму. Продольные поверхности обечайки 4 расположены одна параллельно другой. В нижнем торце обечайки 4 по ее периметру размещены породоразрушающие вставки 5, выполненные в 30 плане двутавровой формы. При этом лезвия полок вставки 5 закреплены на внешних поверхностях обечайки 4, а лезвие стойки между ними. Лезвия боковых вставок 6, рас положенных в плане в торцовых частях обечайки 4, имеют форму полуэллипса и скошены во внешнюю сторону. Формула изобретения 1. Способ строительства стены в грунте, включающий образование траншеи под защитой стенок глинистым раствором и подачу в траншею твердеющего материала, о тл и ч а ю щ и й с я тем, что, с целью повышения устойчивости при сооружении прямолинейных и больших радиусов стен в грунте, траншею образуют отдельными участками, имеющими криволинейную форму с малым радиусом кривизны, выпуклой стороной направленными в сторону внешней боковой нагрузки. 2. Способ по п.1, о т л и ч а ю щ и й с я тем, что криволинейные по форме участки образуют путем перемещения горизонтально долота вытянутой криволинейной формы поворотами стрелы подъемного механизма. 3. Долото для строительства стены а * грунте, включающее головку вытянутой по горизонтальной оси формы с размещенными по периметру породоразрушающими вставками, скрепленную с хвостовиком, о т л и ч а ю ї д е е с я тем, что головка долота выполнена в виде обечайки, продольные поверхности которой расположены взаимно' параллельно друг другу, при этом каждая породоразрушающая вставка выполнена в плане двутавровой формы, лезвия ее полок закреплены на внешних поверхностях обечайки, а лезвие стойки - между ними. 35 Внешняя 5око8ая яагруз/са 16b/b86 • к-А Фиг. з Редактор Н.Бобкова Составитель Л.Черепенкина Техред М.Моргентал Корректор С.Шевкун Заказ 1692 Тираж 381 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
