Шарошкове долото

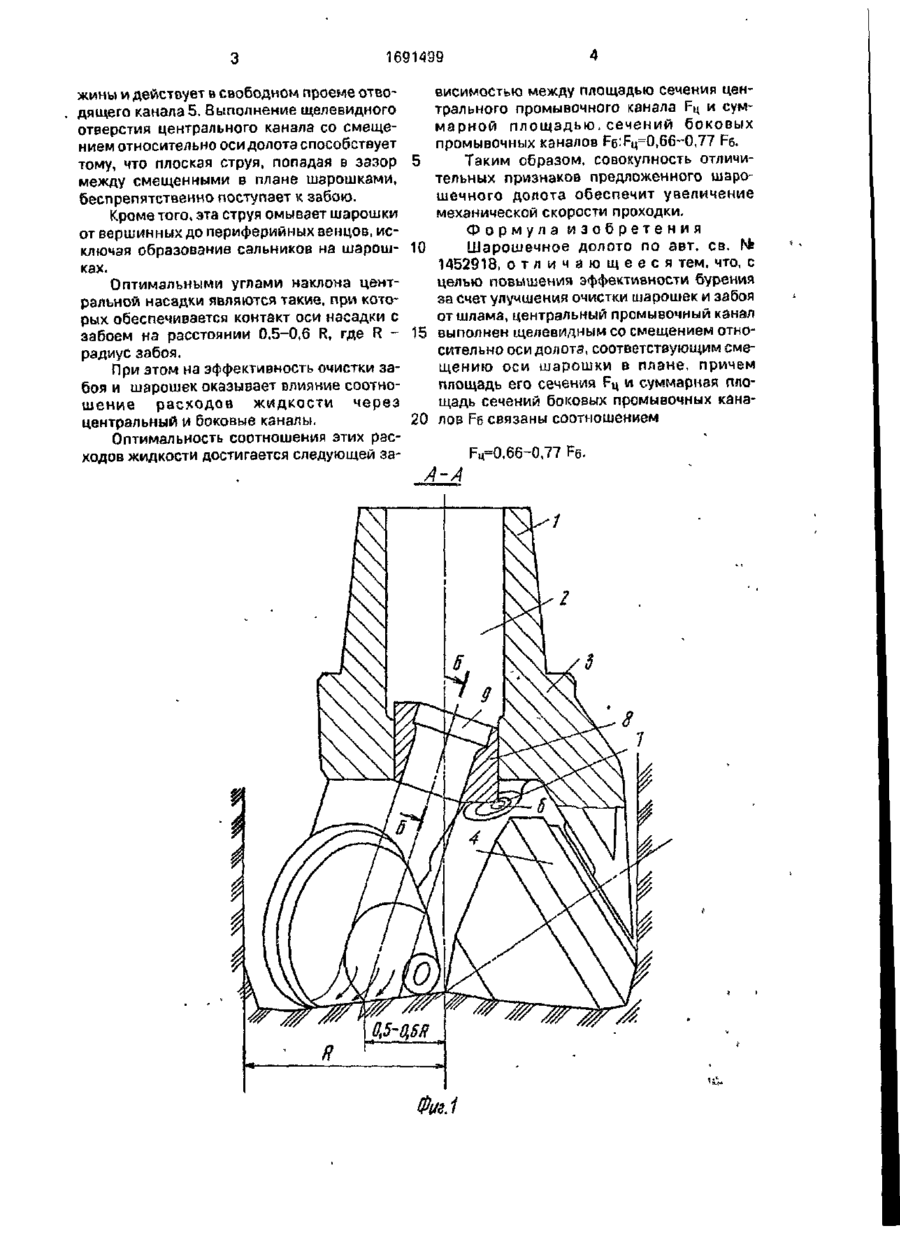

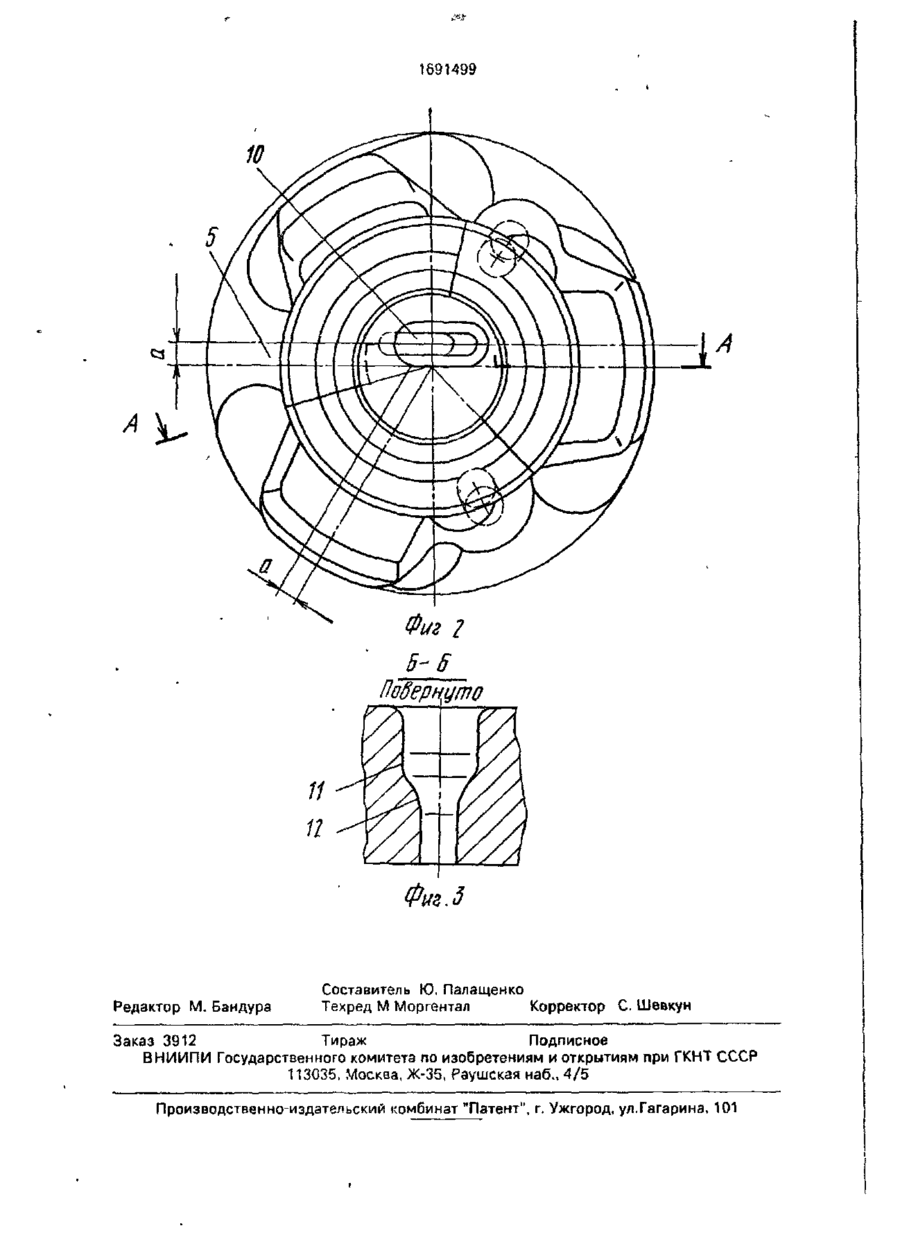

союз советских СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19» *J%*J ОП (51)5 Е21 В 10/18 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (61)1452918 -- . (21)4662853/03 ,. , (22) 20.03.89 (46) 15.11.91. Бюл. № 4 2 (54) ШАРОШЕЧНОЕ ДОЛОТО (57) Изобретение относится к породоразрушающему инструменту, предназначенному для бурения скважин. Цель изобретения повышение эффективности бурения за счет улучшения очистки шарошек и забоя от шлама. Долото содержит корпус с центральным промывочным отверстием, лапы с шарошками, отводящий кзнал, боковые промывочные каналы в лапах. Отверстие центрального канала выполнено в виде щелевидной прорези, смещенной относительно вал долота на величину смещения "а" оси шарошки в плане. Площадь сечения центрального промывочного канала Fq и суммарная площадь сечений боковых промывочных каналов Fe связаны соотношением F4=0,66-0,77 F6. Струп из центральной насадки действует по всей длине радиуса скважины в отводящем канале. Смещение щелевидного отверстия центрального канала относительно оси долота обеспечивает беспрепятственное попадание струи на забой. Это способствует повышению механической скорости проходки. 3 ил. Изобретение относится к бурению скважин и является усовершенствованием основного изобретения I f 1452918, Sc Цель изобретения - повышение эффективности бурения за счет улучшения очистки шарошек и эзбоя от шлама. На фиг. 1 показано долото, общий вид, разрез А - А на фиг. 2; на фиг. 2 - то же, вид сверху; на фиг. 3 - сечение Б-Б на фиг. 1. Шарошечное долото содержит корпус 1 с центральным промывочным отверстием 2, лапы 3 с шарошками 4, отводящий канал 5, боковые промывочные каналы 6 в лапах 3. В боковых каналах бустановлены сменные насадки 7, з в центральном отверстии 2 установлена сменная насадка 8, направленная под острым углом к оси долота в сторону отводящего канала 5. Отверстие 9 централь ного канала выполнено в виде щелевидной прорези 10, смещенной относительно оси долота на величину смещения "а" оси шарошки в плане, при этом профиль прорези 10 в сечении Б-Б представляет собой конфузор. Стенка конфузорной прорези может иметь плавна переходящие друг в друга вогнутый и выпуклый участки 11 и 12 соответственно. Долото работает следующим образом. При бурении промывочная жидкость, истекающая из боковых промывочных каналов 6, оказывает динамическое воздействие на забой. Вследствие асимметричного действия струй на забое образуются поперечные потоки, направленные к отводящему каналу 5. Струя из центральной насадки простирается по всей длине радиуса сква (71) Дрогобычский долотный завод (72) В. И. Поздняков, У. Н. Якимчук, И. К. Бикбулатов и Р. Й. Гук (53)622.24.051.55(088.8) (56) Авторское свидетельство СССР № 1452918, кл. Е 21 В 10/18, 1985. 16914Э9 жины и действует Й свободном проеме отводящего канала 5. Выполнение щелевидного отверстия центрального канала со смещением относительно оси долота способствует тому, что плоская струя, попадая в зазор между смещенными в плане шарошками, беспрепятственно поступает к забою. Кроме того, эта струя омывает шарошки от вершинных до периферийных венцов, исключая образование сальников на шарошках. Оптимальными углами наклона центральной насадки являются такие, при которых обеспечивается контакт оси насадки с забоем на расстоянии 0,5-0,6 R, где R радиус забоя. При этом на эффективность очистки забоя и шарошек оказывает влияние соотношение расходов жидкости через центральный и боковые каналы. Оптимальность соотношения этих расходов жидкости достигается следующей за 5 10 15 20 висимостью между площадью сечения центрального промывочного канала F4 и суммарной площадью, сечений боковых промывочных каналов F6:Fq=0,66~0,77 F6. Таким образом, совокупность отличительных признаков предложенного шарошечного долота обеспечит увеличение механической скорости проходки. Формула изобретения Шарошечное долото по авт. св. № 1452918, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности бурения за счет улучшения очистки шарошек и забоя от шлама, центральный промывочный канал выполнен щелеві/ідньім со смещением относительно оси долота, соответствующим смещению оси шарошки в плане, причем площадь его сечения F4 и суммарная площадь сечений боковых промывочных каналов Fe связаны соотношением F4=0,66~0,77 F6. ФигА 1691499 10 Фиг 2 В-Б Повернуто Фиг.З Редактор М. Бандура Составитель Ю, Палаиценко Техред М Моргентал Корректор С. Шевкун Заказ 3912 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
