Пристрій для подачі порошкового матеріалу
Номер патенту: 14008
Опубліковано: 25.04.1997
Автори: Рувінський Вольф Йосипович, Ваксер Володимир Абрамович, Тетюхін Микола Павлович, Набутовський Веніамін Ісаакович, Шишловський Володимир Меєрович, Сокольский Юхим Борисович
Формула / Реферат
Устройство для подачи порошкового материала, содержащее герметичный бачок для порошка с отверстием в нижней части для подачи газа, циклон, соединенный с полостью бачка, эжектор, размещенный под бачком вне его полости и соединенный своей всасывающей полостью с выходной частью циклона посредством канала, а также трубопровод, соединяющий входную часть эжектора с верхней частью бачка, отличающееся тем, что, с целью повышения надежности работы и снижения расхода газа, циклон размещен вне полости бачка и соединен с его нижней частью каналом, при этом входная часть циклона соединена с верхней частью бачка, а выходная часть циклона - с всасывающей полостью эжектора посредством трубопроводов.
Текст

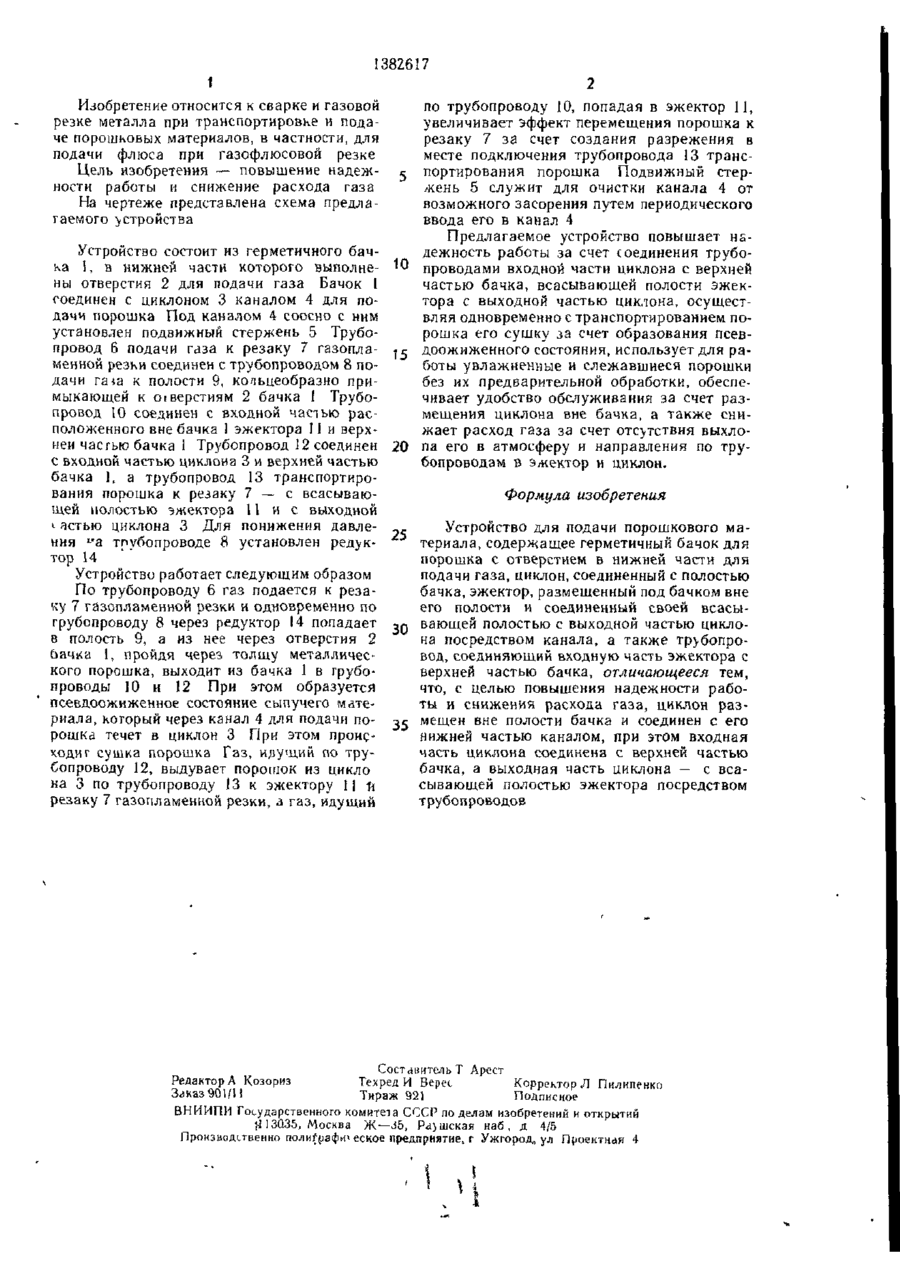

Изобретение относится к сварке и газовой резке металла при транспортировке и подаче порошковых материалов, в частности для подачи флюса при газофлюсовой резке Цель изобретения — повышение надежности работы и снижение расхода газа Устройство состоит из бачка 1, в который по трубопроводу 8 через камеру 9 подают гзз через отверстия 2 Газ, проходя порошок в бачке 1, по трубопроводу 12 поступает к входной части циклона 3, соединенного с бачком 1 каналом 4, а по трубопроводу 10 — к входной части эжектора 11, размещенного вне бачка 1 Из выходной части циклона 3 газ по трубопроводу 13 подают вместе с порошком во всасывающую полость эжектора И, а затем — к газовому резаку 7 Надеж ность работы повышается за счет вынесения циклона из полости бачка и соедине ния его в газовой схеме внешними трубо проводами Одновременно осуществляется сушка порошка в псевдоожиженном состоянии в циклоне Отсутствует выхлоп в атмосферу газа, который направляется по трубопроводам в эжектор и циклон 1 ил
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for powder material supply
Автори англійськоюRuvinskyi Volf Yosypovych, Vakser Volodymyr Abramovych, Sokolskyi Yukhym Borysovych, Nabutovskyi Veniamin Isaakovych, Shyshlovskyi Volodymyr Meierovych, Tetiukhin Mykola Pavlovych
Назва патенту російськоюУстройство для подачи порошкового материала
Автори російськоюРувинский Вольф Иосифович, Ваксер Владимир Абрамович, Сокольский Ефим Борисович, Набутовский Вениамин Исаакович, Шишловский Владимир Меерович, Тетюхин Николай Павлович
МПК / Мітки
МПК: B23K 9/18, G01F 11/00
Мітки: подачі, пристрій, порошкового, матеріалу
