Hаваhтажhик рідкого гhою

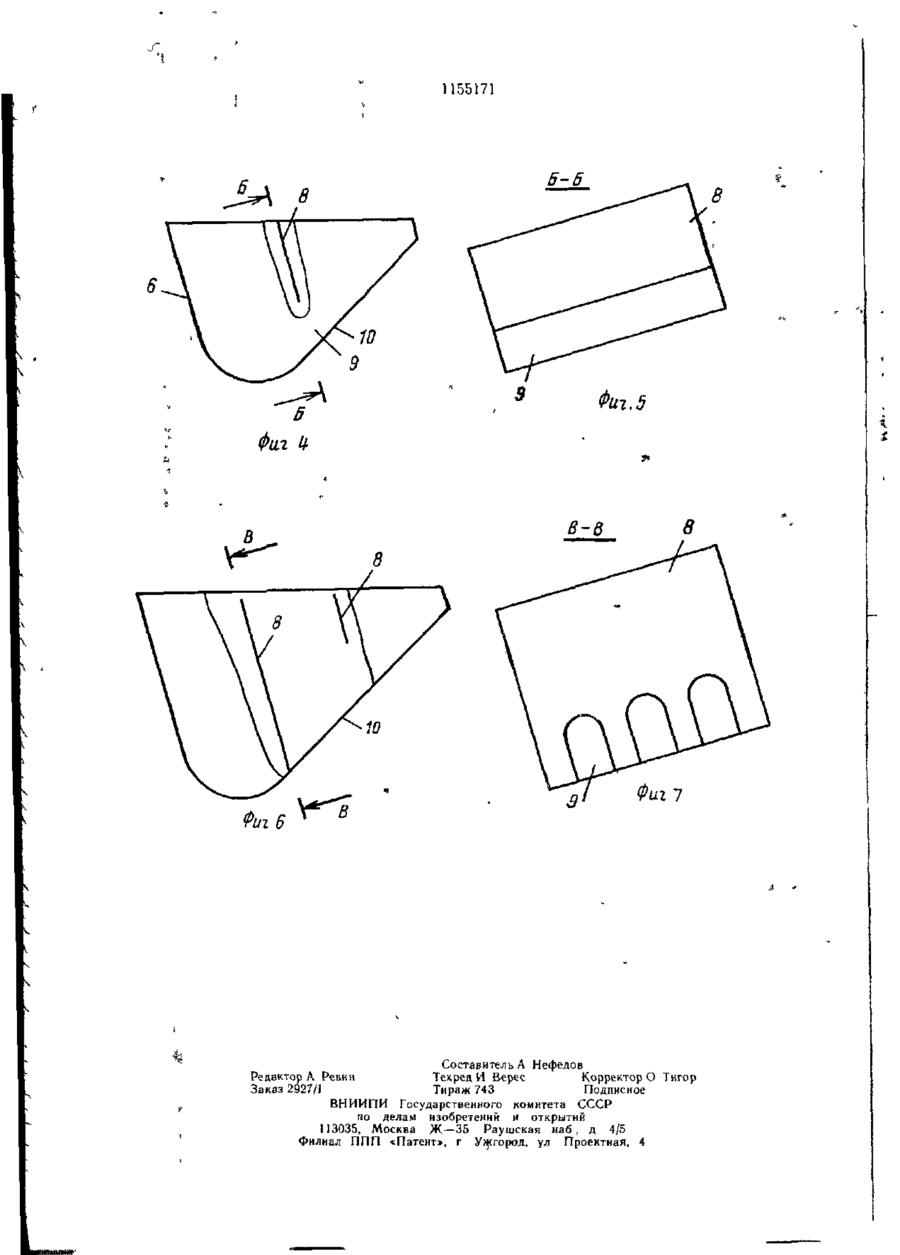

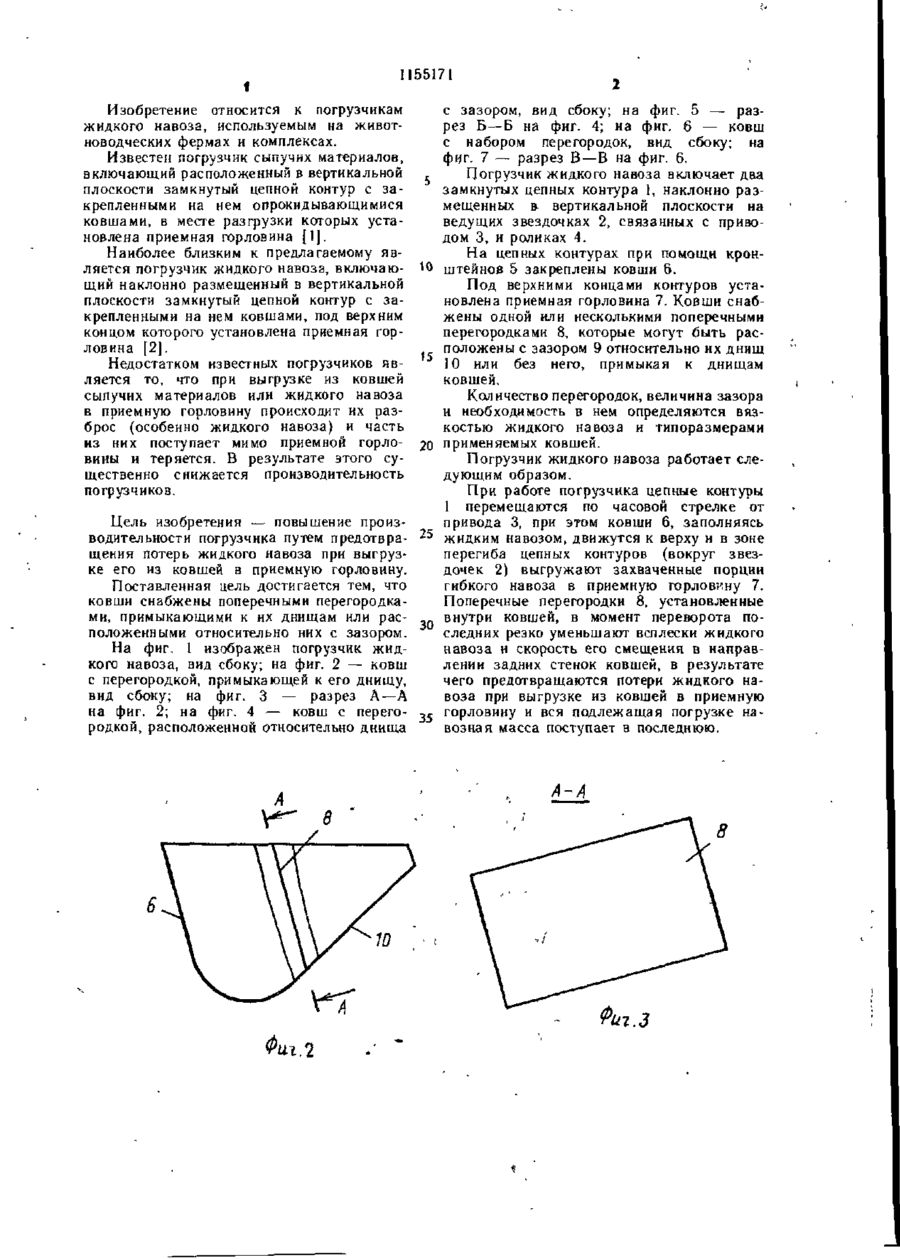

ПОГРУЗЧИК ЖИДКОГО НАВОЗА, включающий наклонно размещенный в вертикальной плоскости замкнутый цепной контур с закрепленными на нем ковшами, под верхним концом которого установлена приемная горловина, отличающийся тем, что, с целью повышения производительности погрузчика путем предотвращения потерь жидкого навоза при выгрузке его из ковшей в приемную горловину, ковши снабжены поперечными перегородками, примыкающими к их днищам или расположенными относительно них с зазором СП СП Фиг 1 115517 Изобретение относится к погрузчикам жидкого навоза, используемым на животноводческих фермах и комплексах. Известен погрузчик сыпучих материалов, включающий расположенный в вертикальной плоскости замкнутый цепной контур с закрепленными на нем опрокидывающимися ковшами, в месте разгрузки которых установлена приемная горловина [1]. Наиболее близким к предлагаемому является погрузчик жидкого навоза, включающий наклонно размещенный в вертикальной плоскости замкнутый цепной контур с закрепленными на нем ковшами, под верхним концом которого установлена приемная горловина [2]. Недостатком известных погрузчиков является то, что при выгрузке из ковшей сыпучих материалов или жидкого навоза в приемную горловину происходит их разброс (особенно жидкого навоза) и часть из них поступает мимо приемной горловины и теряется. В результате этого существенно снижается производительность погрузчиков. , 10 15 20 Цель изобретения — повышение производительности погрузчика путем предотвра- 25 щения потерь жидкого навоза при выгрузке его из ковшей в приемную горловину. Поставленная цель достигается тем, что ковши снабжены поперечными перегородками, примыкающими к их днищам или расположенными относительно них с зазором. На фиг. 1 изображен погрузчик жидкого навоза, вид сбоку; на фиг. 2 — ковш с перегородкой, примыкающей к его днищу, вид сбоку; на фиг. 3 — разрез А—А на фиг. 2; на фиг. 4 — ковш с перего- 3 5 родкой, расположенной относительно днища с зазором, вид сбоку; на фиг. 5 — разрез Б—Б на фиг. 4; на фиг. б — ковш с набором перегородок, вид сбоку; на фиг. 7 — разрез В—В на фиг. 6. Погрузчик жидкого навоза включает два замкнутых цепных контура 1, наклонно размещенных & вертикальной плоскости на ведущих звездочках 2, связанных с приводом 3, и роликах 4. На цепных контурах при помощи кронштейнов 5 закреплены ковши 6. Под верхними концами контуров установлена приемная горловина 7. Ковши снабжены одной или несколькими поперечными перегородками 8, которые могут быть расположены с зазором 9 относительно их днищ 10 или без него, примыкая к днищам ковшей. Количество перегородок, величина зазора и необходимость в нем определяются вязкостью жидкого навоза и типоразмерами применяемых ковшей. Погрузчик жидкого навоза работает следующим образом. При работе погрузчика цепные контуры 1 перемещаются по часовой стрелке от привода 3, при этом ковши б, заполняясь жидким навозом, движутся к верху и в зоне перегиба цепных контуров (вокруг звездочек 2) выгружают захваченные порции гибкого навоза в приемную горловину 7. Поперечные перегородки 8, установленные внутри ковшей, в момент переворота последних резко уменьшают всплески жидкого навоза и скорость его смещения в направлении задних стенок ковшей, в результате чего предотвращаются потери жидкого навоза при выгрузке из ковшей в приемную горловину и вся подлежащая погрузке навозная масса поступает в последнюю. 8 В Фиг.З Фиг. 2 1155171 5-5 8 Фиг,5 Фаг Ц в-в Фиг 7 Риг 6 Составитель А Нефедов Редактор А Ревин Техред И Верес Корректор О Тигор Заказ 2927/1 Тираж 743 Подписное ВНИИ ПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва Ж—35 Раушская наб , д 4/5 Филиал ППП «Патент>, г Ужгород, ул Проектная, 4
