Шнековий насос для перекачування рідкого гною із сховищ

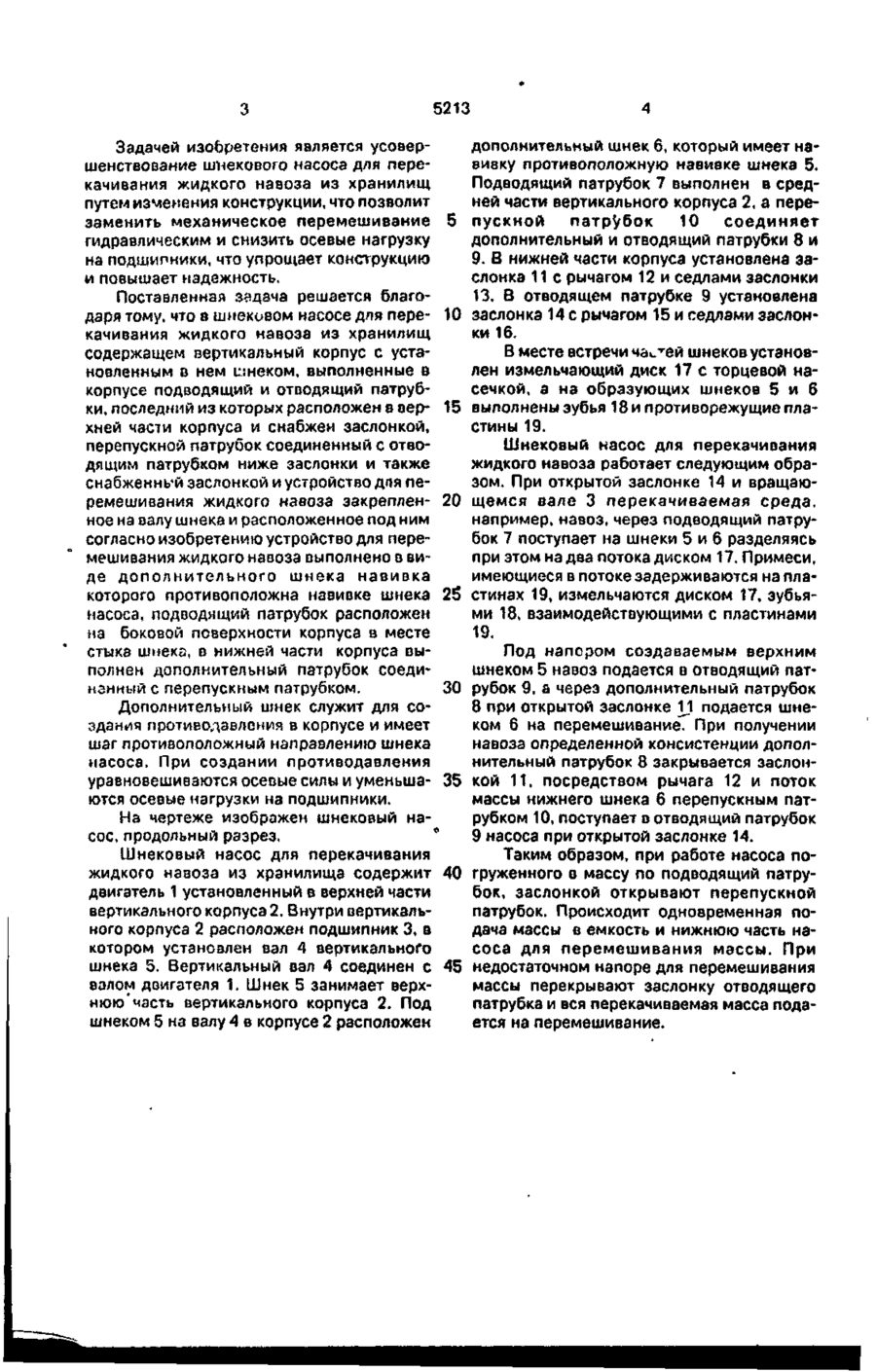

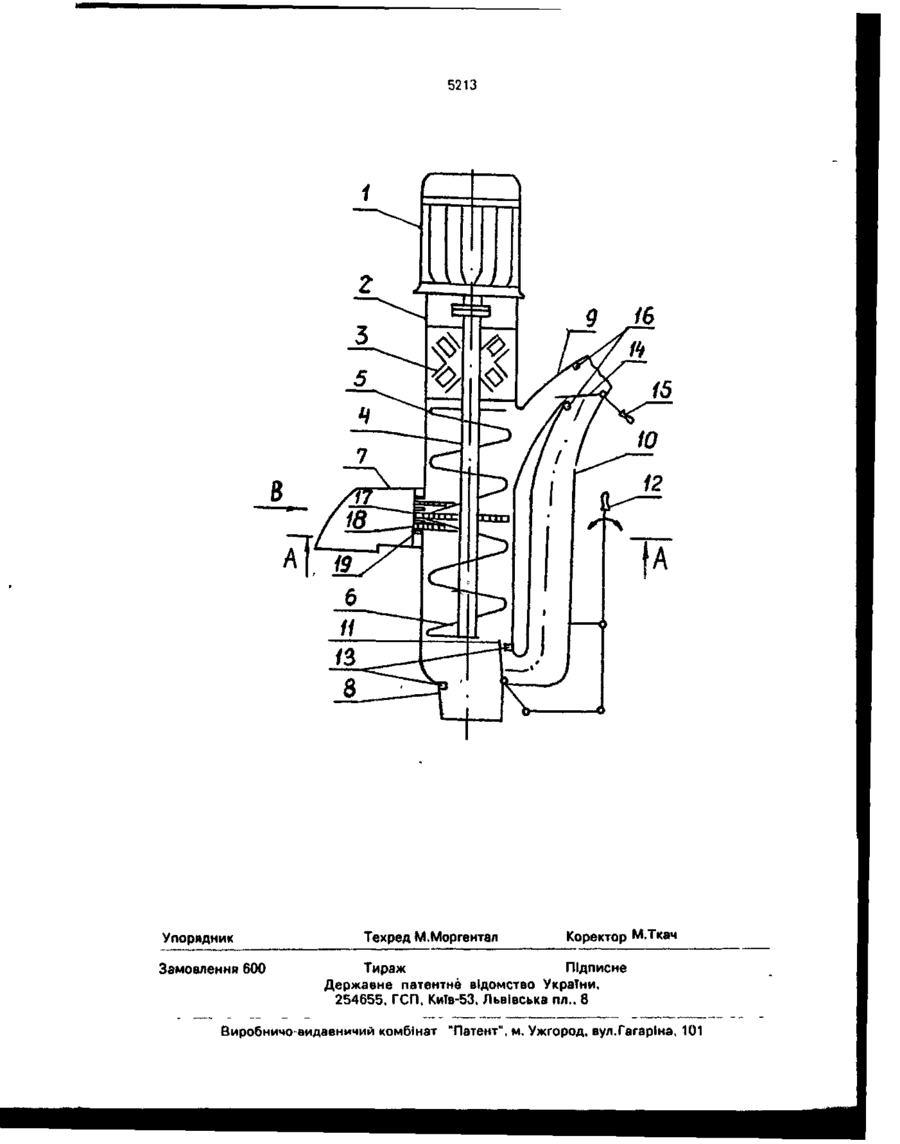

Шнековый насос для перекачивания жидкого навоза из хранилищ, содержащий вертикальный корпус с установленным в нем шнеком, выполненные в корпусе подво Изобретение относится к насосостроению, з именно к осевым насосам предназначенным для перекачивания неоднородных вязких масс содержащих длинноволокнистые включения, например, навоза из хранилищ в цистерны Известен шнековый насос для перекачивания жидкого навоза из хранилищ, являющийся наиболее близким к заявляемому по технической сущности и поэтому принятый в качестве прототипа, авт.св. ГФ 987188. Известный шнековый насос для перекачивания жидкого навоза из хранилищ содержащий вертикальный корпус с установленным в нем шнеком, выполненным в корпусе подводящий и отводящий патрубки, последний из которых расположен о верхней части корпуса и снабжен заслонкой, перепускной патрубок, соединенный с дящий и отводящий патрубки, пос/ «и і которых расположен а верхней част^ когса и снабжеи заслонкой, перепускно*бок, соединенный с отводящим патрубком ниже заслонки, и также снабженный заслон кой, и устройство для перемешивания жмд кого навоза, закрепленное на валу шнека и расположенное под ним, о т л и ч а ю щ и й с я тем, что устройство для перемешивай^'/ жидкого навоза выполнено в виде допол т тельною шнека, навивка которого прогиво~ положна навивке шнека насосэ подводящий патрубок расположен іа боковой поверхности корпуса в месте стыка шнеков, а в нижней части корпуса выполнен дополнительный патрубок, соединенный с перепускным патрубком отводящим патрубком ниже заслонка, и также снабженный заслонкой, и устройство дл>* перемешивания жидкого навоза, закрепленное на вглу шнека ш расположенное под ним. Недостатками известного устройства являются сложность его конструкции и трудности с отк/ ючением муфты от приводного вала, так как она находится в агрессивной среде Кроме •'"ого, поеютьку oren/jqii^V патрубок находиіся пил у»лот «онием под оГИПНИКОБ ВЫЗы"ZDeiCP v - ^ v i e ^ 174O'DV2K На уПЛОТНеИЙЯ ЧГО При " ИТ f ^KCVv, * r СТРОЯ ПОДШИГ'^ИЧС^ < f f О" о для п е р с к а и и в ^ н и ^ wpu* ^ цу*г „_ Vі оьшен^ нагрузки на привод Этот недостаток свойственный и прототипу в целом с механической мешалкой. 5213 Задачей изобретения является усовершенствование шнекового насоса для перекачивания жидкого навоза из хранилищ путем изменения конструкции, что позволит заменить механическое перемешивание гидравлическим и снизить осевые нагрузку на подшипники, что упрощает конструкцию \л повышает надежность. Поставленная задача решается благодаря тому, что в шнековом насосе для перекачивания жидкого навоза из хранилищ содержащем вертикальный корпус с установленным в нем шнеком, выполненные в корпусе подводящий и отводящий патрубки, последний из которых расположен в верхней части корпуса и снабжен заслонкой, перепускной патрубок соединенный с отводящим патрубком ниже заслонки и также снабженной заслонкой и устройство дня перемешивания жидкого навоза закрепленное на валу шнека и расположенное под ним согласно изобретению устройство для перемешивания жидкого навоза выполнено в виде дополнительного шнека навивка которого противоположна навивке шнека насоса, подводящий патрубок расположен на боковой поверхности корпуса в месте стыка шнека, в нижней части корпуса выполнен дополнительный патрубок соедикгнный с перепускным патрубком. Дополнительный шнек служит для создания противодавления в корпусе и имеет шаг противоположный направлению шнека насоса. При создании противодавления уравновешиваются осевые силы и уменьшаются осевые нагрузки на подшипники. На чертеже изображен шнековый насос, продольный разрез. Шнековый насос для перекачивания жидкого навоза из хранилища содержит двигатель 1 установленный в верхней части вертикального корпуса 2. Внутри вертикального корпуса 2 расположен подшипник 3, в котором установлен вал 4 вертикального шнека 5. Вертикальный вал 4 соединен с валом двигателя 1. Шнек 5 занимает верхнюю часть вертикального корпуса 2. Под шнеком 5 на валу 4 в корпусе 2 расположен 5 10 15 20 25 30 35 40 45 дополнительный шнек 6, который имеет навивку противоположную навивке шнека 5. Подводящий патрубок 7 выполнен в средней части вертикального корпуса 2, а перепускной патрубок 10 соединяет дополнительный и отводящий патрубки 8 и 9. В нижней части корпуса установлена заслонка 11 с рычагом 12 и седлами заслонки 13. В отводящем патрубке 9 установлена заслонка 14 с рычагом 15 и седлами заслонки 16. В месте встречи ча^ей шнеков установлен измельчающий диск 17 с торцевой насечкой, а на образующих шнеков 5 и 6 выполнены зубья 18 и противорежущие пластины 19. Шнековый насос для перекачивания жидкого навоза работает следующим образом. При открытой заслонке 14 и вращающемся вале 3 перекачиваемая среда, например, навоз, через подводящий патрубок 7 поступает на шнеки 5 и 6 разделяясь при этом на два потока диском 17. Примеси, имеющиеся в потоке задерживаются на пластинах 19, измельчаются диском 17, зубьями 18, взаимодействующими с пластинами 19. Под напором создаваемым верхним шнеком 5 навоз подается в отводящий патрубок 9, а через дополнительный патрубок 8 при открытой заслонке VI подается шнеком 6 на перемешивание. При получении навоза определенной консистенции дополнительный патрубок 8 закрывается заслонкой 11, посредством рычага 12 и поток массы нижнего шнека 6 перепускным патрубком 10, поступает в отводящий патрубок 9 насоса при открытой заслонке 14. Таким образом, при работе насоса погруженного в массу по подводящий патрубок, заслонкой открывают перепускной патрубок. Происходит одновременная подача массы в емкость и нижнюю часть насоса для перемешивания массы. При недостаточном напоре для перемешивания массы перекрывают заслонку отводящего патрубка и вся перекачиваемая масса подается на перемешивание. 5213 і Упорядник Замовлення 600 Техред М.Моргентал Коректор М.Ткач Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород. вул.Гагаріна, 101
