Клапан гідравлічний

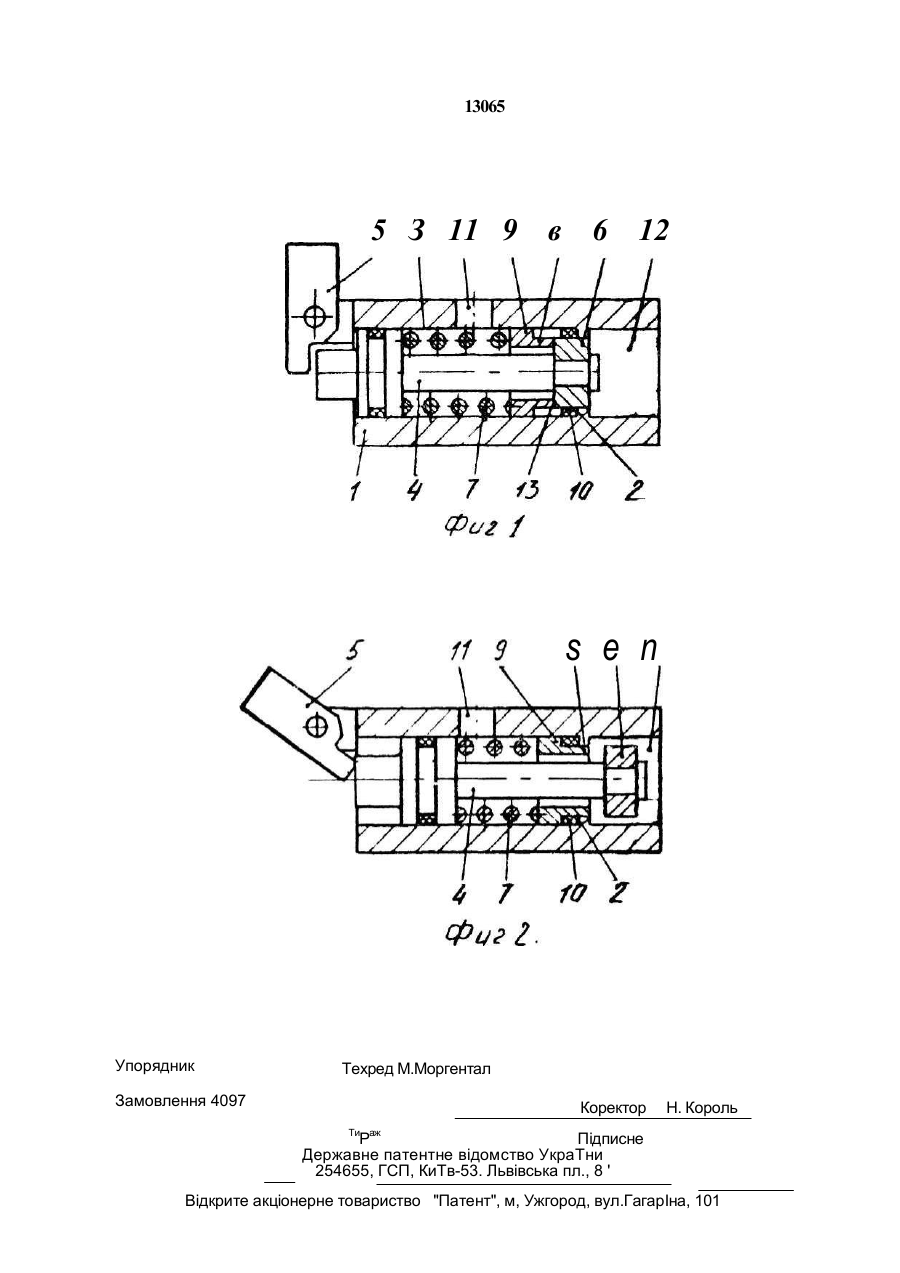

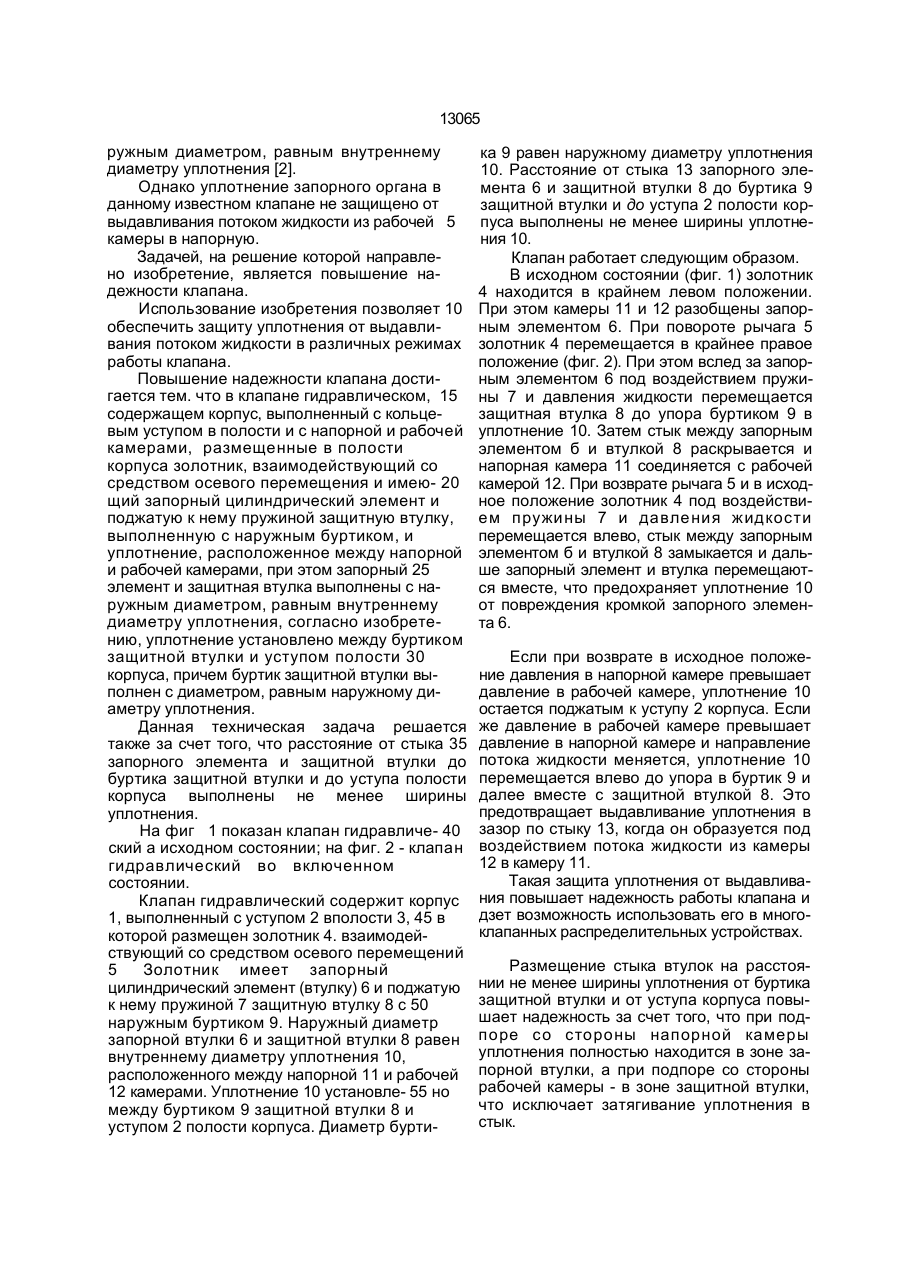

1. Клапан гидравлический, содержащий корпус, выполненный с кольцевым уступом в полости и с напорной и рабочей камерами, размещенные в полости корпуса золотник, взаимодействующий со средством осевого перемещения и имеющий запорный цилин дрический элемент и поджатую к нему пружиной защитную втулку, выполненную с наружным буртиком, и уплотнение, расположенное между напорной и рабочей камерами, при этом запорный элемент и защитная втулка выполнены с наружным диаметром, равным внутреннему диаметру уплотнения, о т л и ч а ю щ и й с я тем, что уплотнение установлено между буртиком защитной втулки и уступом полости корпуса, причем буртик защитной втулки выполнен с- диаметром, равным наружному диаметру уплотнения. 2. Клапан гидравлический по п. 1, о т л и ч а ю щ и й с я тем, что расстояния от стыка-запорного элемента и защитной втулки до буртика защитной втулки и до уступа полости корпуса выполнены не менее ширины уплотнения. с > о ел ON Изобретение относится к объемному гидроприводу и предназначено для использования в гидросистемах с маловязкой рабочей жидкостью типа водомасляной эмульсии. Известен клапан, содержащий корпус со ступенчатой полостью, в которой размещен золотник с запорным элементом, взаимодействующий со средством осевого перемещения, защитная втулка с пружиной, причем наружный диаметр запорного элемента и защитной втулки равен внутреннему диаметру уплотнения, расположенного между напорной и рабочей камерами [1]. Уплотнение этого клапана не защищено от выдавливания жидкостью при давлении, которое создает усилие на защитной втулке больше усилия подвижной пружины. Наиболее близким техническим решением является клапан гидравлический, содержащий корпус, выполненный с кольцевым уступом в полости и с напорной и рабочей камерами, размещенные в полости корпуса золотник, взаимодействующий со средством осевого перемещения и имеющий запорный цилиндрический элемент и поджатую к нему пружиной защитную втулку, выполненную с наружным буртиком, и уплотнение, расположенное между напорной и рабочей камерами, при этом запорный элемент и защитная втулка выполнены с на О 13065 ружным диаметром, равным внутреннему диаметру уплотнения [2]. Однако уплотнение запорного органа в данному известном клапане не защищено от выдавливания потоком жидкости из рабочей 5 камеры в напорную. Задачей, на решение которой направлено изобретение, является повышение надежности клапана. Использование изобретения позволяет 10 обеспечить защиту уплотнения от выдавливания потоком жидкости в различных режимах работы клапана. Повышение надежности клапана достигается тем. что в клапане гидравлическом, 15 содержащем корпус, выполненный с кольцевым уступом в полости и с напорной и рабочей камерами, размещенные в полости корпуса золотник, взаимодействующий со средством осевого перемещения и имею- 20 щий запорный цилиндрический элемент и поджатую к нему пружиной защитную втулку, выполненную с наружным буртиком, и уплотнение, расположенное между напорной и рабочей камерами, при этом запорный 25 элемент и защитная втулка выполнены с наружным диаметром, равным внутреннему диаметру уплотнения, согласно изобретению, уплотнение установлено между буртиком защитной втулки и уступом полости 30 корпуса, причем буртик защитной втулки выполнен с диаметром, равным наружному диаметру уплотнения. Данная техническая задача решается также за счет того, что расстояние от стыка 35 запорного элемента и защитной втулки до буртика защитной втулки и до уступа полости корпуса выполнены не менее ширины уплотнения. На фиг 1 показан клапан гидравличе- 40 ский а исходном состоянии; на фиг. 2 - клапан гидравлический во включенном состоянии. Клапан гидравлический содержит корпус 1, выполненный с уступом 2 вполости 3, 45 в которой размещен золотник 4. взаимодействующий со средством осевого перемещений 5 Золотник имеет запорный цилиндрический элемент (втулку) 6 и поджатую к нему пружиной 7 защитную втулку 8 с 50 наружным буртиком 9. Наружный диаметр запорной втулки 6 и защитной втулки 8 равен внутреннему диаметру уплотнения 10, расположенного между напорной 11 и рабочей 12 камерами. Уплотнение 10 установле- 55 но между буртиком 9 защитной втулки 8 и уступом 2 полости корпуса. Диаметр бурти ка 9 равен наружному диаметру уплотнения 10. Расстояние от стыка 13 запорного элемента 6 и защитной втулки 8 до буртика 9 защитной втулки и до уступа 2 полости корпуса выполнены не менее ширины уплотнения 10. Клапан работает следующим образом. В исходном состоянии (фиг. 1) золотник 4 находится в крайнем левом положении. При этом камеры 11 и 12 разобщены запорным элементом 6. При повороте рычага 5 золотник 4 перемещается в крайнее правое положение (фиг. 2). При этом вслед за запорным элементом 6 под воздействием пружины 7 и давления жидкости перемещается защитная втулка 8 до упора буртиком 9 в уплотнение 10. Затем стык между запорным элементом б и втулкой 8 раскрывается и напорная камера 11 соединяется с рабочей камерой 12. При возврате рычага 5 и в исходное положение золотник 4 под воздействием пружины 7 и давления жидкости перемещается влево, стык между запорным элементом б и втулкой 8 замыкается и дальше запорный элемент и втулка перемещаются вместе, что предохраняет уплотнение 10 от повреждения кромкой запорного элемента 6. Если при возврате в исходное положение давления в напорной камере превышает давление в рабочей камере, уплотнение 10 остается поджатым к уступу 2 корпуса. Если же давление в рабочей камере превышает давление в напорной камере и направление потока жидкости меняется, уплотнение 10 перемещается влево до упора в буртик 9 и далее вместе с защитной втулкой 8. Это предотвращает выдавливание уплотнения в зазор по стыку 13, когда он образуется под воздействием потока жидкости из камеры 12 в камеру 11. Такая защита уплотнения от выдавливания повышает надежность работы клапана и дзет возможность использовать его в многоклапанных распределительных устройствах. Размещение стыка втулок на расстоянии не менее ширины уплотнения от буртика защитной втулки и от уступа корпуса повышает надежность за счет того, что при подпоре со стороны напорной камеры уплотнения полностью находится в зоне запорной втулки, а при подпоре со стороны рабочей камеры - в зоне защитной втулки, что исключает затягивание уплотнения в стык. 13065 5 З 11 9 в 6 12 s e n Упорядник Техред М.Моргентал Замовлення 4097 Коректор Н. Король Ти аж Р Підписне Державне патентне відомство УкраТни 254655, ГСП, КиТв-53. Львівська пл., 8 ' Відкрите акціонерне товариство "Патент", м, Ужгород, вул.ГагарІна, 101
