Різальна пластина для важкого різання

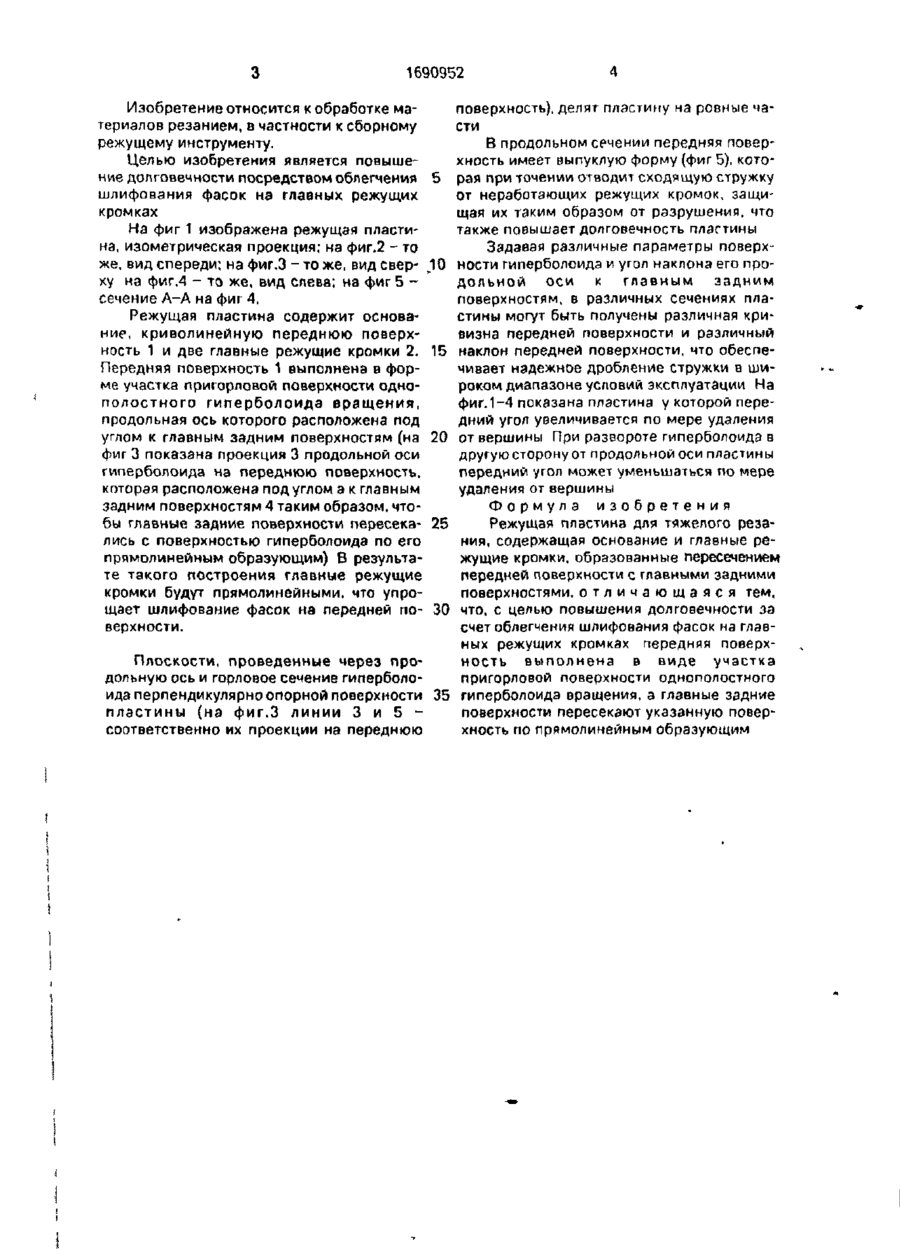

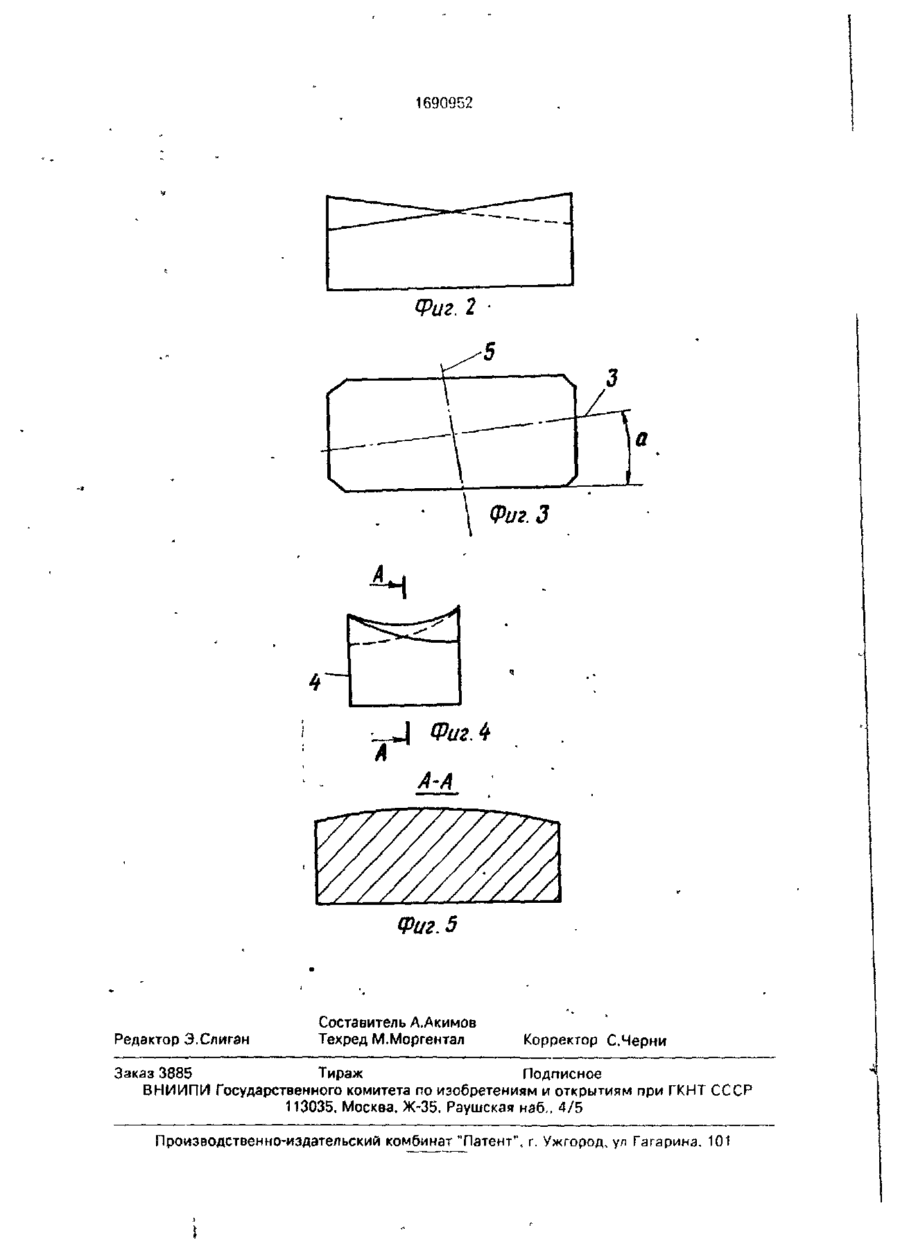

Изобретение относится к обработке материалов резанием, в частности к сборному режущему инструменту. Целью изобретения является повышение долговечности посредством облегчения шлифования фасок на главных режущих кромках Режущая пластина содержит основание, параллельные главные задние поверхности и переднюю поверхность 1, выполненную в виде участка пригорловой поверхности однополостного гиперболоида вращения. Главные задние поверхности пересекают переднюю по прямолинейным образующим. В результате этого главные режущие кромки 2 также являются прямоугольными. Прямолинейность главных режущих кромок облегчает шлифование на них фасок, что повышает долговечность режущей пластины, а выпуклая в продольном сечении форма передней поверхности Защищает неработающую режущую кромку от повреждения сходящей стружкой. 5 ил. 2 ON О Фиг. I сл > 1690952 Изобретение относится к обработке материалов резанием, в частности к сборному режущему инструменту. Целью изобретения является повышение долговечности посредством облегчения 5 шлифования фасок на главных режущих кромках На фиг 1 изображена режущая пластина, изометрическая проекция; на фиг.2 - то же, вид спереди; на фиг.З - то же, вид свер- и10 ху на фиг.4 - то же, вид слева; на фиг 5 сечение А-А на фиг 4, Режущая пластина содержит основание, криволинейную переднюю поверхность 1 и две главные режущие кромки 2. 15 Передняя поверхность 1 выполнена в форме участка пригорловой поверхности однополостного гиперболоида вращения, продольная ось которого расположена под углом к главным задним поверхностям (на 20 фиг 3 показана проекция 3 продольной оси гиперболоида на переднюю поверхность, которая расположена под углом а к главным задним поверхностям 4 таким образом, чтобы главные задние поверхности пересека- 25 лись с поверхностью гиперболоида по его прямолинейным образующим) В результате такого построения главные режущие кромки будут прямолинейными, что упрощает шлифование фасок на передней по- 30 верхности. поверхность), делят пластику на ровные части В продольном сечении передняя поверхность имеет выпуклую форму (фиг 5), которая при точении отводит сходящую стружку от неработающих режущих кромок, защищая их таким образом от разрушения, что также повышает долговечность пластины Задавая различные параметры поверхности гиперболоида и угол наклона его продольной оси к главным задним поверхностям, в различных сечениях пластины могут быть получены различная кривизна передней поверхности и различный наклон передней поверхности, что обеспечивает надежное дробление стружки в широком диапазоне условий эксплуатации На фиг.1-4 показана пластина у которой передний угол увеличивается по мере удаления от вершины При развороте гиперболоида в другую сторону от продольной оси пластины передний угол может уменьшаться по мере удаления от вершины Формула изобретения Режущая пластина для тяжелого резания, содержащая основание и главные режущие кромки, образованные пересечением передней поверхности с главными задними поверхностями, о т л и ч а ю щ а я с я тем, что, с целью повышения долговечности за счет облегчения шлифования фасок на главных режущих кромках передняя поверхность выполнена в виде участка Плоскости, проведенные через пропригорловой поверхности однополостного дольную ось и горловое сечение гиперболоида перпендикулярно опорной поверхности 35 гиперболоида вращения, а главные задние поверхности пересекают указанную поверпластины (на фиг.З линии 3 и 5 хность по прямолинейным образующим соответственно их проекции на переднюю 1690952 (Риг. 2 Фаг. 4 Фиг. 5 Редактор Э.Слиган Составитель А.Акимов Техред М.Моргентал Корректор С.Черни Заказ 3885 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж-35. Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина. 101
