Ріжучий інструмент

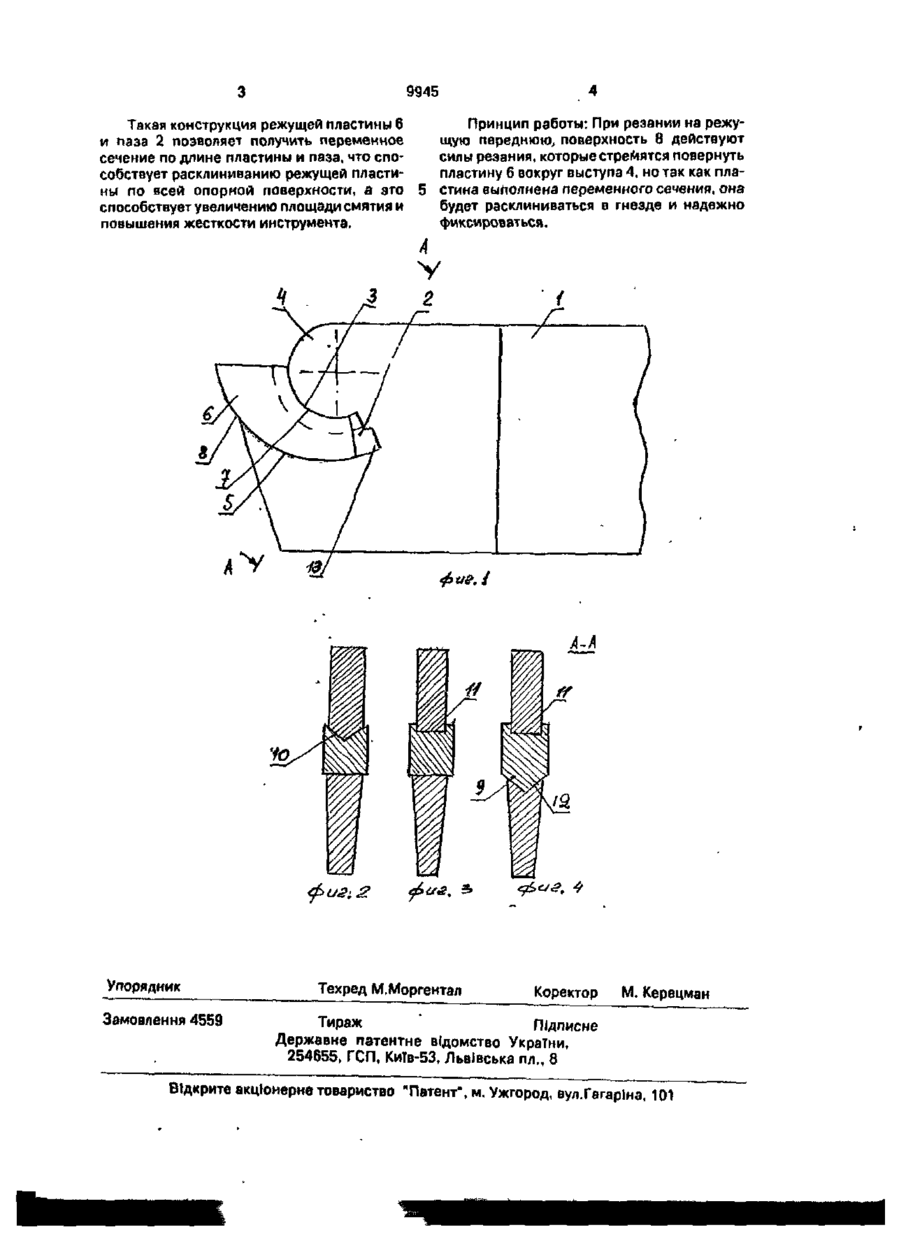

1. Режущий инструмент, содержащий державку, в пазу которой, сужающемся в направлении от вершины, закрепляется режущая пластина, имеющая переднюю поверхность и хвостовик, ограниченный опорными поверхностями-прилежащей и противолежащей к передней поверхности, предназначенными для взаимодействия с соответствующими поверхностями гнезда державки, о т л и ч а ю щ и й с я тем, что опорная поверхность режущей пластины, противолежащая переденей поверхности, выполнена выпуклой с криволинейной направляющей, а опорная поверхность режущей пластины, прилежащая к передней поверхности, выполнена вогнутой с направляющей в виде спирали. 2. Режущий инструмент по п.1, о т л и чающийся тем, чго направляющая опорной поверхности режущей пластины, противолежащей передней поверхности, выполнена в виде окружности. 3. Режущий инструмент по п.1, о т л и чающийся тем, чю направляющая опорной поверхности режущей пластины, противолежащей передней поверхности, выполнена в виде спирали. Изобретение относится к металлообработке, а именно к режущему инструменту со сменными режущими пластинами. Целью изобретения является удлинение срока службы инструмента за счет повышения жесткости соединения режущей пластины с державкой. Сущность изобретения поясняется чертежом, где на фиг.1 изображен общий вид инструмента и на фиг.2,3 и 4 показан разрез по А-А фиг.1 (варианты). Режущий инструмент содержит державку 1 с продольным пазом 2, образованным поверхностью, вращения - цилиндрической поверхностью 3, которая образует верхний выступ 4 в виде цилиндра и нижней поверх ности 5, выполненной в виде спирали, и режущей пластины б. Режущая пластина б также выполнена с противолежащей передней поверхностью выпуклого вида в виде окружности 7 и опорной поверхностью 8, выполненной с направляющей 9 в виде спирали. Для предотвращения выпадания режущей пластины 6 в боковом направлении цилиндрическая поверхность 7 может выполняться фасонного вида 10 или прямоугольного паза 11 в режущей пластине или с двойной фасонной конфигурацией 10 и 12. Для выбивки пластины 6 в торце паза 2 может выполняться поперечное отверстие 13. С > О сл о 9945 Такая конструкция режущей пластины 6 и паза 2 позволяет получить переменное сечение по длине пластины и паза, что способствует расклиниванию режущей пластины по всей опорной поверхности, а это способствует увеличению площади смятия и повышения жесткости инструмента. Упорядник Замовлення 4559 Принцип работы: При резании на режущую переднюю, поверхность 8 действуют силы резания, которые стремятся повернуть пластину 6 вокруг выступа 4, но так как пластина выполнена переменного сечения, она будет расклиниваться в гнезде и надежно фиксироваться. Техред М.Моргентал Коректор М. Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівське пл.. 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
