Пристрій для вимірювання параметрів комплексного опору

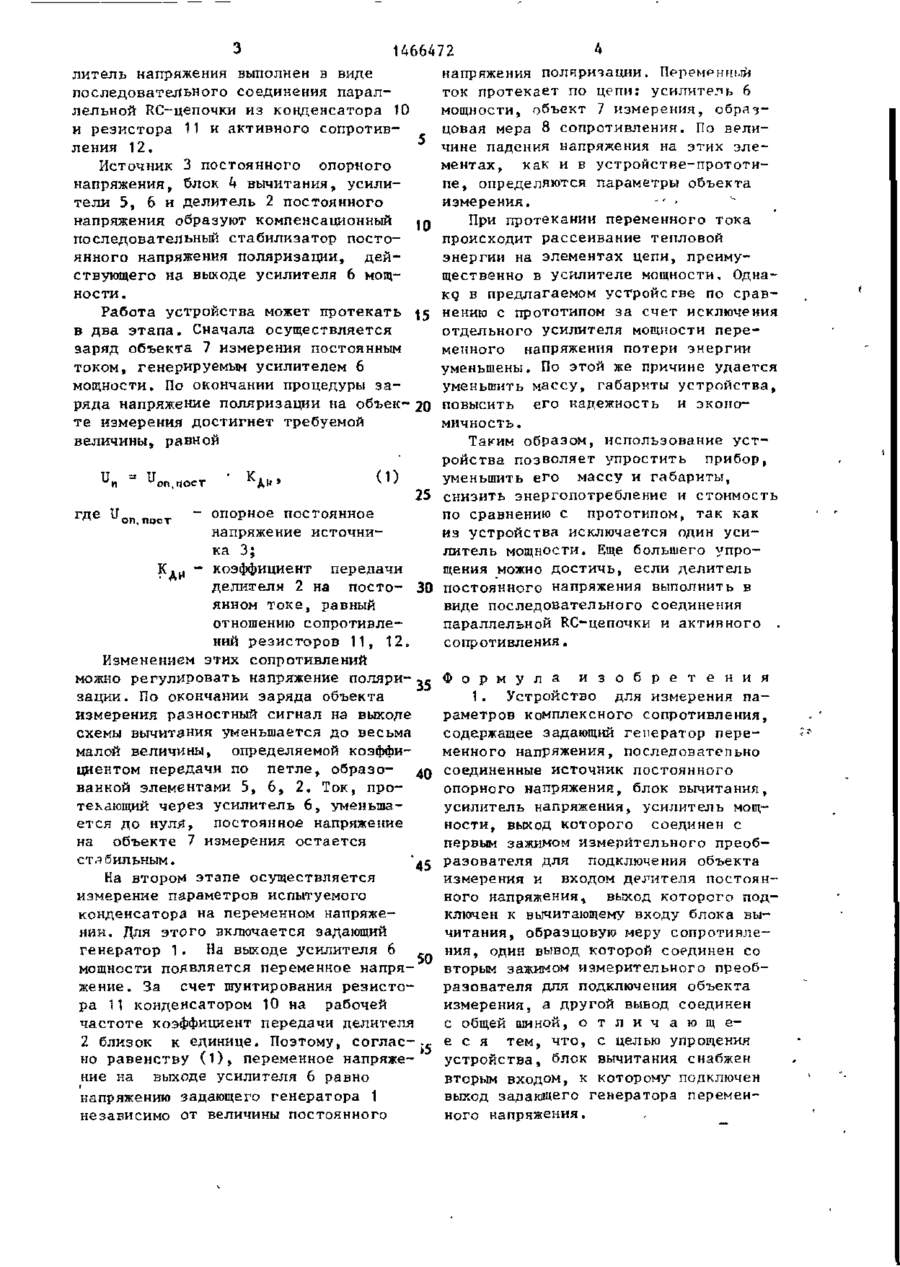

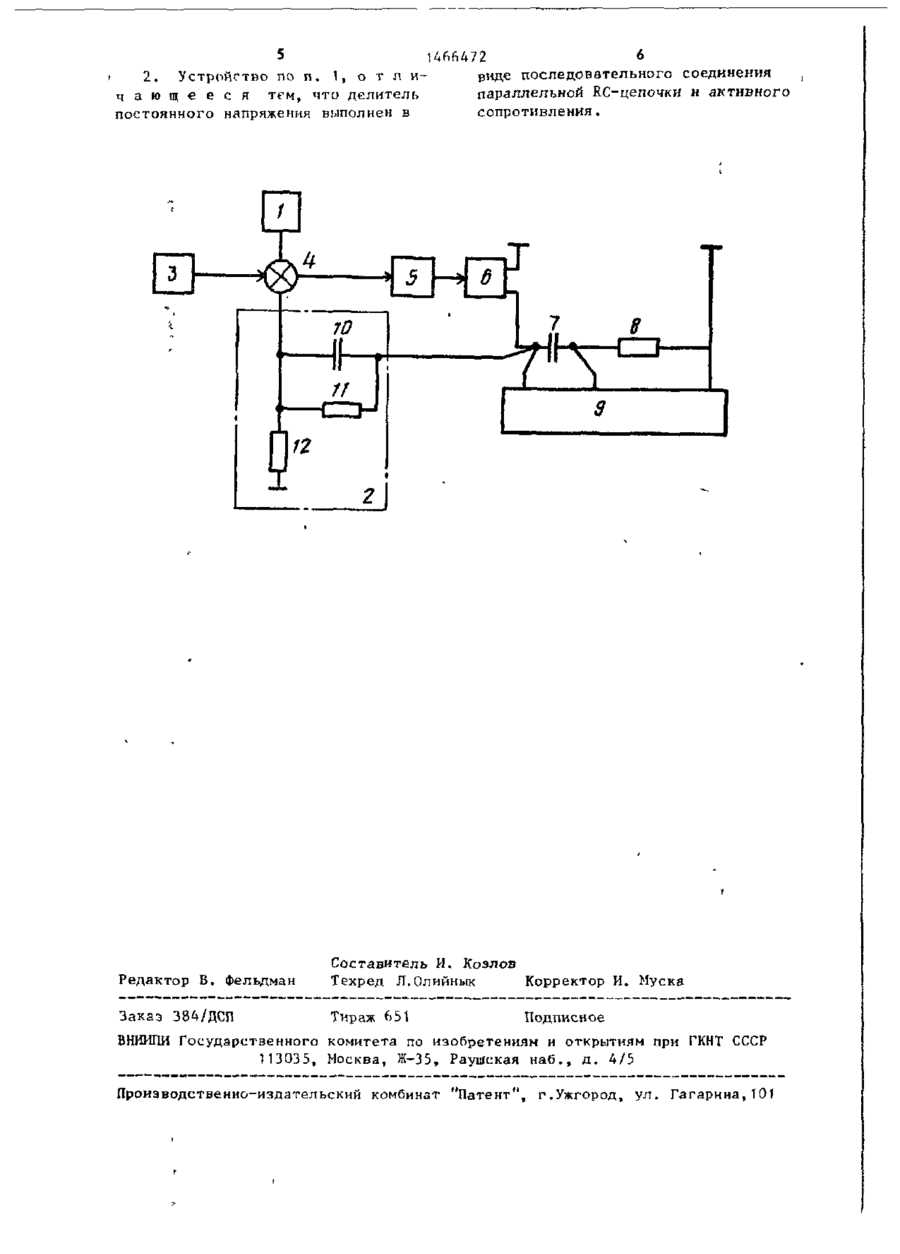

ДЛЯ СЛУЖГБНОГО М^/*»"л р СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (51)4 G 01 R ?7/26 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕЛ К (2!) 4138392/24-21 (22) 10.09.86 (72) Г.Ф.Гордиенко, А.А.Вдовин, Г.И.Войченко, К.П.Журавлев и М.Н.Сурду (53) 621.317.332.2(088.8) (56) Авторское свидетельство СССР № 1023254* кл. G 01 R 27/26, 1983. Прибор для измерения емкости и тангенса угла диэлектрических потерь конденсаторов МИЕ-14АК, паспорт УБМ2.675.025 ПС. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ КОМПЛЕКСНОГО СОПРОТИВЛЕНИЯ (57) Изобретение относится к электроизмерительной технике и может быть использовано для измерения параметров комплексного сопротивления объектов, поляризуемых постоянным напряжением, например полярных конденсаторов. Целью изобретения является упрощение устройства, что достигается предложенным схемным построением устройства и соответствующими функциональными связями. Устройство содержит генератор 1 переменного напряжения, делитель 2 постоянного напряжения, последовательно соединенные источник 3 опорного напряжения, усилитель 5 напряжения, усилитель 6 мощности, блок 4 вычитания, объект 7 измерения, образцовую меру 8 сопротивления( преобразователь 9. Делитель напряжения выполнен в виде последовательного соединения параплельной резистивно-емкостной цепочки ич конденсатора 10 и резистора 11 и активного сопротивления 12. По сравнению с прототипом в предложенном устройстве уменьшен вес и габариты, снижено энергопотребление и уменьшена стоимость. 1 з.п. ф-лы, 1 ил. Ї Изобретение относится к электроизмерительной технике, в частности к той ее области, которая занимается измерением параметров комплексного сопротивления объектов, поляризуемых постоянным напряжением, например полярных конденсаторов. Целью изобретения является упрощение устройства. Ка чертеже приведена функциональная электрическая схема устройства для измерения параметров комплексного сопротивления. Предлагаемое устройство содержит задающий генератор 1 переменного 10-89 напряжения, делитель 2 постоянного напряжения, последовательно соединенные источЙик 3 постоянного опорного напряжения, блок 4 вычитания, усилитель 5 напряжения, усилитель 6 мощности, объект 7 измерения, образцовую меру 8 сопротивления, а также измерительный преобразователь 9, тремя своими входами подключенный параллельно объекту 7 измерения и образцовой мере 8 сопротивления, а вход делителя 2 постоянного напряжения подключен к В Ы Х О Д У усилителя 6 мощности, а выход делителя - к вычитающему входу блока 4 вычитания. Де 4 напряжения поляризации. Перем*3ними литель напряжения выполнен в виде ток протекает по цепи: усилитель 6 последовательного соединения паралмощности, объект 7 измерения, образлельной RC-цепочки из конденсатора 10 цовая мера 8 сопротивления. По велии резистора 11 и активного сопротивчине падения напряжения на этих э л е ления 12. ментах, как и в устройстве-прототиИсточник 3 постоянного опорного пе, определяются параметры объекта напряжения, блок 4 вычитания, усилиизмерения. '• тели 5, 6 и делитель 2 постоянного напряжения образуют компенсационный JQ При протекании переменного тока последовательный стабилизатор постопроисходит рассеивание тепловой янного напряжения поляризации, дейэнергни на элементах цепи, преимуствующего нз выходе усилителя 6 мощщественно в усилителе мощности. Однаности. кд в предлагаемом устройстве по сравРабота устройства может протекать \$ нению с прототипом за счет исключения отдельного усилителя мощности перев два этапа. Сначала осуществляется менного напряжения потери энергии заряд объекта 7 измерения постоянным уменьшены. По этой же причине удается током, генерируемым усилителем 6 уменьшить массу, габариты устройства, мощности. По окончании процедуры заего надежность и эконоряда напряжение поляризации на объек- 20 повысить мичность. те измерения достигнет требуемой величины, равной Таким образом, использование устройства позволяет упростить прибор, уменьшить его массу и габариты, U. UОП,ПОСТ (1) к 25 снизить энергопотребление и стоимость по сравнению с прототипом, так как где U o _ ~ опорное постоянное из устройства исключается один усинапряжение источнилитель мощности. Еще большего упрока 3; щения можно достичь, если делитель К д и - коэффициент передачи делителя 2 на посто- 30 постоянного напряжения выполнить в виде последовательного соединения янном токе, равный параллельной RC-цепочки и активного . отношению сопротивлесопротивления. ний резисторов 11, 12. Изменением этих сопротивлений можно регулировать напряжение поляри-, 5 Ф о р м у л а и з о б р е т е н и я зации. По окончании заряда объекта 1 . Устройство для измерения паизмерения разностный сигнал на выходе раметров комплексного сопротивления, схемы вычитания уменьшается до весьма содержащее задающий генератор перемалой величины, определяемой коэффименного напряжения, последовательно циентом передачи по петле, образо- ^0 соединенные источник постоянного ванной элементами 5, 6, 2, Ток, проопорного напряжения, блок вычитания, текающий через усилитель 6, уменьшаусилитель напряжения, усилитель мощется до нуля, постоянное напряжение ности, выход которого соединен с на объекте 7 измерения остается первым зажимом измерительного преобстабильным. разователя для подключения объекта 45 измерения и входом делителя постоянНа втором этапе осуществляется ного напряжения, выход которого подизмерение параметров испытуемого ключен к вычитающему входу блока выконденсатора на переменном напряжечитания, образцовую меру сопротивлении. Для этого включается задающий ния, один вывод которой соединен со генератор 1. На выходе усилителя 6 мощности появляется переменное напря- 50 вторым зажимом измерительного преобразователя для подключения объекта жение. За счет шунтирования резистоизмерения, а другой вывод соединен ра П конденсатором 10 на рабочей с общей шиной, о т л и ч ающечастоте коэффициент передачи делителя е с я тем, что, с целью упрощения 2 близок к единице. Поэтому, соглас-. устройства, блок вычитания снабжен но равенству (1), переменное напряжевторым входом, к которому подключен ние на выходе усилителя 6 равно выход задающего генератора переменнапряжению задающего генератора 1 ного напряжения. независимо от величины постоянного З 1466472 5 I4fifi472 6 2. Устройство по п. 1, о т л ивиде последовательного соединения ч а ю щ е е с я тем, что делитель параллельной RC-цепочки и активного постоянного напряжения выполнен в сопротивления. I 8 70 Г! 12 Редактор В. Фельдман Составитель И. Козлов Техред Л.Олийнык Корректор И. Муска Заказ 384/ДСП Тираж 651 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
