Акустична випробувальна установка
Номер патенту: 14412
Опубліковано: 25.04.1997
Автори: Кунцевич Всеволод Михайлович, Личак Михайло Михайлович, Зєлик Ярема Ігорович
Формула / Реферат
1. Акустическая испытательная установка, содержащая реверберационную испытательную камеру и расположенные в ней излучатели звука, отличающаяся тем, что, с целью повышения степени соответствия воспроизводимых акустических полей реальным полем, она снабжена генераторами узкополосных сигналов, группами управляемых аттенюаторов и фазовращателей, сумматорами, усилителями мощности, при этом выход каждого генератора узкополосного сигнала подключен к информационным входам аттенюаторов своей группы, а в группе выход каждого аттенюатора соединен с информационным входом своего фазовращателя, выход каждого фазовращателя группы соединен с соответствующим ей входом своего сумматора, выход каждого сумматора подключен через свой усилитель мощности к своему излучателю звука.

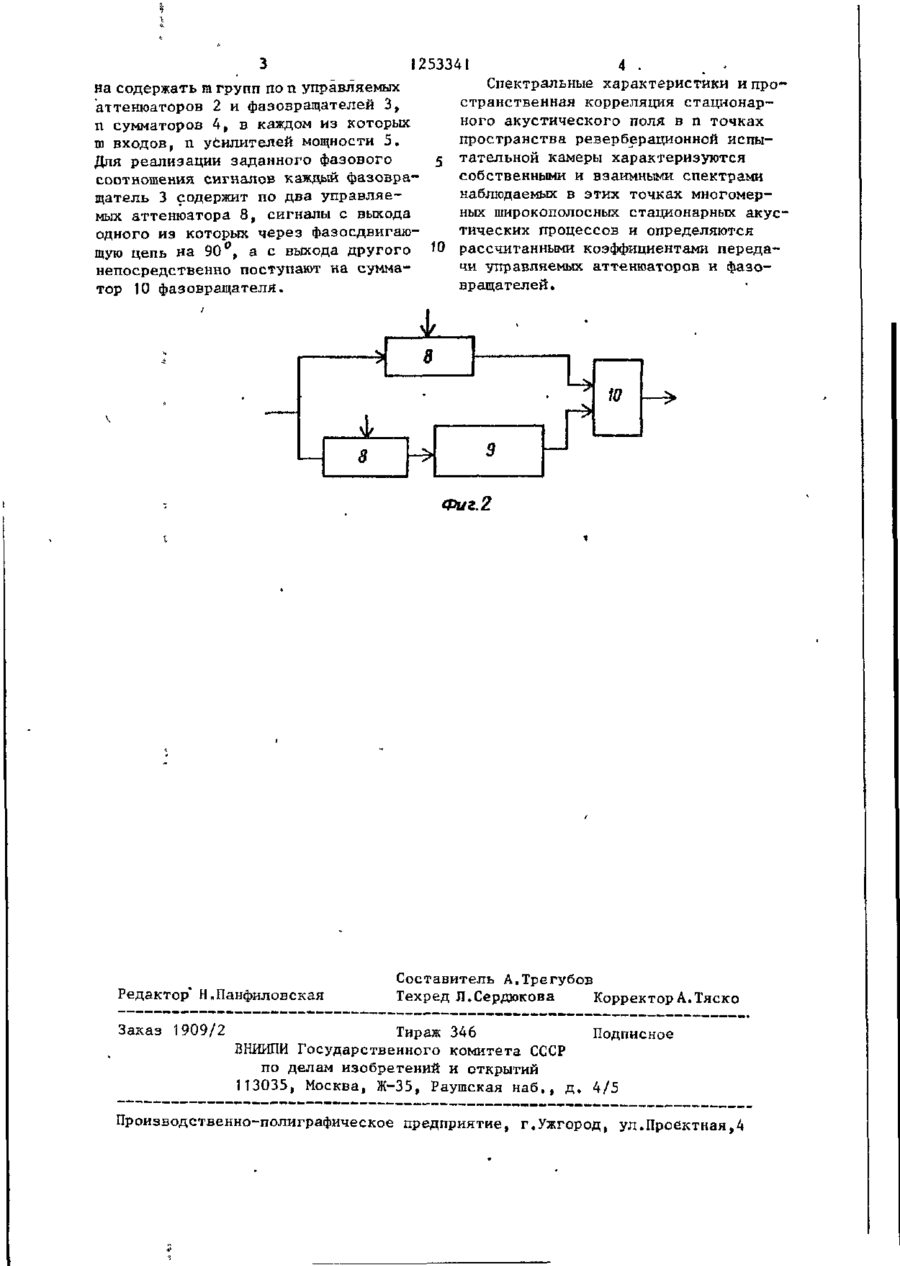

2. Установка по п. 1, отличающаяся тем, что управляемый фазовращатель содержит два управляемых аттенюатора, фазосдвигающую цепь и сумматор, причем информационные входы аттенюаторов соединены между собой и образуют информационный вход фазовращателя, выход первого аттенюатора соединен с первым входом сумматора, а выход второго аттенюатора подключен к второму входу сумматора через фазосдвигающую цепь, выход сумматора является выходом фазовращателя, а управляющие входы аттенюаторов - управляющими входами фазовращателя.
Текст

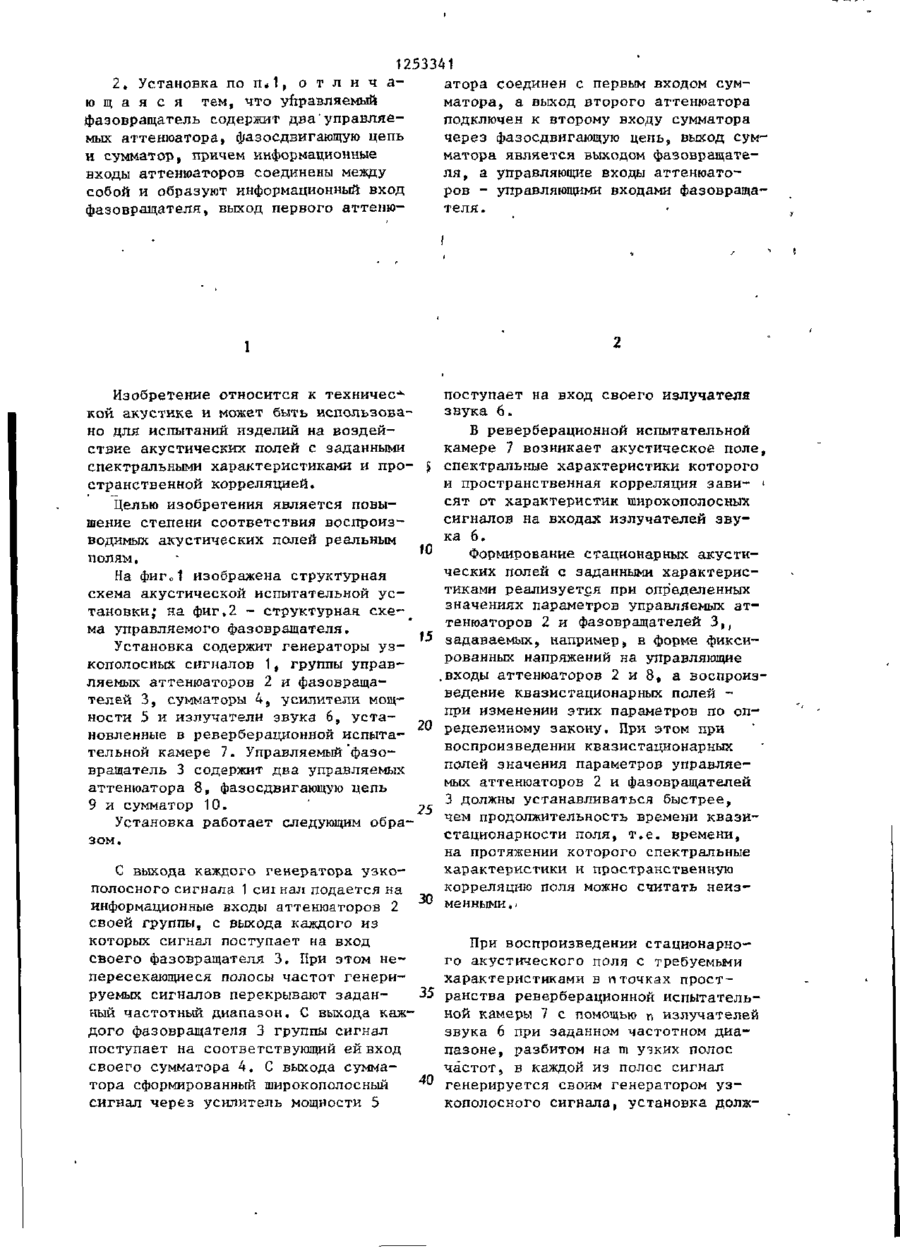

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН 4 (50 G 10 К 7/06, G 01 N 29/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К (21) 3763446/24-10 (22) 29.06.84 (46) 15.05.87. Бюл. № 18 (71) Институт кибернетики им,В.М.Глушков а (72) Я.И.Зелык, Б.М.Кунцевич и М.М.Лычак (53) 534.66.084 (088.8) (56) Установки для испытаний конструкций аэрокосмических и летатрльных аппаратов на акустическую прочность (по материалам зарубежной печати) . - М.: ОНТИ ЦАГИ, 1979, № 565, с,91-94. Авторское свидетельство СССР * 7944, кл. G 01 N 29/00, 1979. (54)(57) 1. АКУСТИЧЕСКАЯ ИСПЫТАТЕЛЬНАЯ УСТАНОВКА, содержащая реверберационнуто испытательную камеру и рас ъ « J положенные в ней излучатели звука, о т л и ч а ю щ а я с я тем, что, с целью повышения степени соответствия воспроизводимых акустических полей реальным полям» она снабжена генераторами узкополосных сигналов, группами управляемых аттенюаторов и фазовращателей, сумматорами, усилителями мощности, при этом выход каждого генератора узкополосного сигнала подключен к информационным входам аттенюаторов своей группы, а в группе выход каждого аттенюатора соединен с информационным входом своего фазовращателя, выход каждого фазовращателя группы соединен с соответствующим ей входом своего сумматора, выход каждого сумматора подключен через свой усилитель мощности к своему излучателю звука. С 125334 2. Установка по n j , о т л и ч а атора соединен с первым входом сумю щ а я с я тем, что управляемый матора, а выход второго аттенюатора фазовращатель содержит два'управляеподключен к второму входу сумматора мых аттенюатора» фазосдвигающую цепь через фазосдвигающую цепь, выход суми сумматор, причем информационные матора является выходом фазовращатевходы аттенюаторов соединены между ля, а управляющие входы аттенюатособой и образуют информационный вход ров - управляющими входами фазовращафазовращателя, выход первого аттенютеля. Изобретение относится к техничес^ кой акустике и может быть использовано для испытаний изделий на воздействие акустических полей с заданными спектральными характеристиками и пространственной корреляцией. Целью изобретения является повышение степени соответствия воспроизводимых акустических полей реальным ПОЛЯМ. На фиг о 1 изображена структурная схема акустической испытательной установки; на фиг,2 - структурная схе-_ ма управляемого фазовращателя. Установка содержит генераторы узкополосиых сигналов 1 ( группы управляемых аттенюаторов 2 и фазовращателей 3, сумматоры 4, усилители мощности 5 и излучатели звука 6, установленные в реверберационной испытательной камере 7. Управляемый 'фазовращатель 3 содержит два управляемых аттенюатора 8, фазосдвигающую цепь 9 и сумматор 10. Установка работает следующим образом. поступает на вход своего излучателя звука 6. В реверберационной испытательной камере 7 возникает акустическое поле, 5 спектральные характеристики которого и пространственная корреляция зави- * сят от характеристик широкополосных сигналов на входах излучателей звука 6. 'О Формирование стационарных акустических полей с заданными характеристиками реализуется при определенных значениях параметров управляемых аттенюаторов 2 и фазовращателей 3,, 15 задаваемых, например, в форме фиксированных напряжений на управляющие .входы аттенюаторов 2 и 8, а воспроизведение квазистационарных полей при изменении этих параметров по оп20 ределенному закону. При этом при воспроизведении квазистационарных полей значения параметров управляемых аттенюаторов 2 и фазовращателей 3 должны устанавливаться быстрее, 25 чем продолжительность времени квазистационарности поля, т.е. времени, на протяжении которого спектральные характеристики и пространственную С выхода каждого генератора узкокорреляцию поля можно считать неизполосного сигнала 1 с ш нал подается на информационные входы аттенюаторов 2 ™ менньїми.і своей группы, с выхода каждого из которых сигнал поступает на вход При воспроизведении стационарносвоего фазовращателя 3. При этом него акустического поля с требуемыми пересекающиеся полосы частот генерихарактеристиками в пточках проструемых сигналов перекрывают задан35 ранства реверберационной испытательный частотный диапазон. С выхода кажной камеры 7 с помощью п излучателей дого фазовращателя 3 группы сигнал звука 6 при заданном частотном диапоступает на соответствующий ей вход пазоне, разбитом на ш узких полос своего сумматора 4. С выхода суммачастот, в каждой из полос сигнал тора сформированный широкополосный *® генерируется своим генератором узсигнал через усилитель мощности 5 кополосного сигнала, установка долж 1253341 на содержать m групп по п управляемых аттенюаторов 2 и фазовращателей 3, п сумматоров 4, в каждом из которых ш входов, п усилителей мощности 5. Для реализации заданного фазового соотношения сигналов каждый фазовращатель 3 содержит по два управляемых аттенюатора 8, сигналы с выхода одного из которых через фазосдвигающую цепь на 90°, а с выхода другого непосредственно поступают на сумматор 10 фазовращателя. 4 . Спектральные характеристики и пространственная корреляция стационарного акустического поля в п точках пространства реверберационнои испы5 тательной камеры характеризуются собственными и взаимными спектрами наблюдаемых в этих точках многомерных широкополосных стационарных акустических процессов и определяются J0 рассчитанными коэффициентами передачи управляемых аттенюаторов и фазовращателей. Ф • • 8 > ф 8 -> Фиг. 2 Редактор* Н„Панфиловская Заказ 1909/2 Составитель А.Трегубов Техред Л.Сердюкова Корректор А.Тяско Тираж 346 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий Ї13035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная,4
ДивитисяДодаткова інформація
Назва патенту англійськоюAcoustic test device
Автори англійськоюZelyk Yarema Ihorovych, Kuntsevych Vsevolod Mykhailovych, Lychak Mykhailo Mykhailovych
Назва патенту російськоюАкустическая испытательная установка
Автори російськоюЗелик Ярема Игоревич, Кунцевич Всеволод Михайлович, Личак Михаил Михайлович
МПК / Мітки
МПК: G10K 7/00, G01N 29/00, G10K 11/00
Мітки: установка, випробувальна, акустична
