Стенд для визначення кутів установки керованих колес транспортного засобу
Номер патенту: 11683
Опубліковано: 25.12.1996
Автори: Вашев Станіслав Григорович, Зарецький Захар Аркадійович, Гернер Валерій Самуілович, Климпуш Орест Дмитрович, Рубцов Віталій Олександрович
Формула / Реферат
Стенд для определения углов установки управляемых колес транспортного средства, содержащий беговые барабаны, кинематически связанные с приводом, измерительные барабаны, подвижные в осевом направлении датчиками усилия и измерительное устройство, отличающийся тем, что, с целью повышения точности проведения испытаний, измерительное устройство выполнено в виде двух интеграторов, входы которых соединены с датчиками усилий, а выходы каждого из них - с входами первого и второго сумматоров и с входом соответствующего выпрямителя, выход первого сумматора соединен с индикатором знака суммарной боковой силы, а второго сумматора - с указателем положения управляемых колес и через компаратор - с реле времени, а выходы выпрямителей через нормально открытые контакты компаратора соединены с входами третьего сумматора, выход которого через нормально открытый контакт реле времени соединен с входом указателя величины боковой силы.
Текст

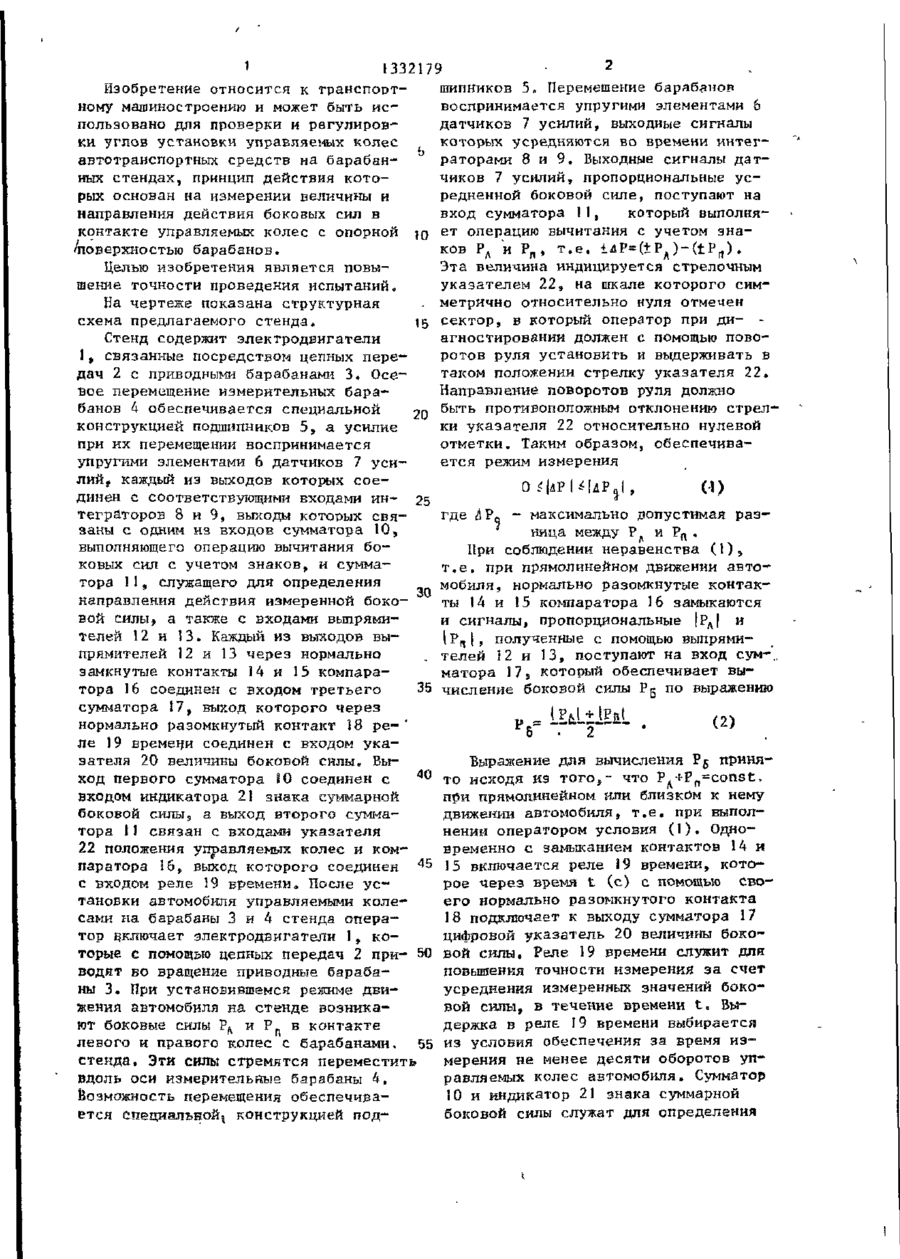

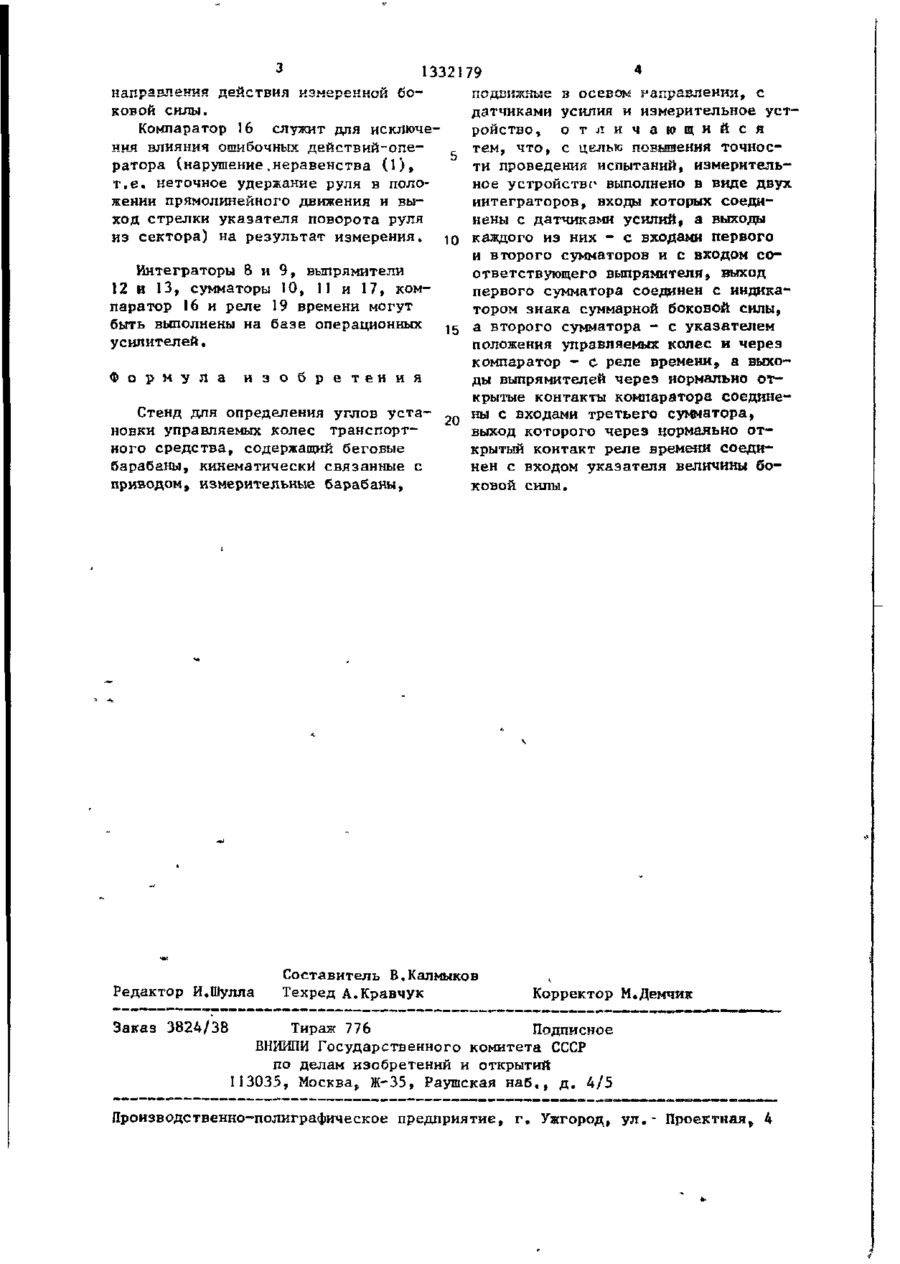

Изобретение относится к транспортному машиностроению и может быть использовано для проверки и регулировки углов установки управляемых колес автотранспортных средств. Цельповышение точности проведения испыта ний. После установки автомобиля управляемыми колесами на барабаны 3 и 4 стенда оператор включает электродвигатели 1, которые с помощью цепных передач 2 приводят во вращение приводные барабаны 3. При установившемся режиме движения автомобиля на стенде возникают боковые силы Р» и Р в контакте левого и правого колес с барабанами стенда. Эти силы стремятся переместить вдоль оси измерительные барабаны 4. При прямолинейном движении автомобиля нормально разомкнутые контакты 14 и 15 компаратора 16 замыкаются и сигналы, пропорциональные Рд и Р п , полученные с по- а мощью выпрямителей 12 и 13, поступа- w ют на вход сумматора 17, который обеспечивает вычисление боковой силы Ре, 1 ил. СО to со 1332179 шипников 5. Перемещение барабанов Изобретение относится к транспортвоспринимается упругими элементами & ному машиностроению и может быть исдатчиков 7 усилий, выходные сигналы пользовано для проверки и регулировкоторых усредняются во времени интегки углов установки управляемых колес раторами 8 и 9. Выходные сигналы датавтотранспортных средств на барабанчиков 7 усилий, пропорциональные усных стендах, принцип действия которедненной боковой силе, поступают на рых основан на измерении величины и вход сумматора 11, который выполнянаправления действия боковых сил в контакте управляемых колес с опорной 10 ет операцию вычитания с учетом знаков Рл и Р п , т.е. ±4P=(+P A )-
ДивитисяДодаткова інформація
Назва патенту англійськоюTestbench for determination of angles of installation of controlled wheels of a vehicle
Автори англійськоюVashev Stanislav Hryhorovych, Herner Valerii Samyilovych, Zaretskyi Zakhar Arkadiiovych, Klympush Orest Dmytrovych, Rubtsov Vitalii Oleksandrovych
Назва патенту російськоюСтенд для определения углов установки управляемых колес транспортного средства
Автори російськоюВашев Станислав Григорьевич, Гернер Валерий Самуилович, Зарецкий Захар Аркадиевич, Климпуш Орест Дмитриевич, Рубцов Виталий Александрович
МПК / Мітки
МПК: G01M 17/007
Мітки: керованих, колес, стенд, транспортного, установки, засобу, визначення, кутів
Код посилання
<a href="https://ua.patents.su/4-11683-stend-dlya-viznachennya-kutiv-ustanovki-kerovanikh-koles-transportnogo-zasobu.html" target="_blank" rel="follow" title="База патентів України">Стенд для визначення кутів установки керованих колес транспортного засобу</a>
