Сапун компрессора

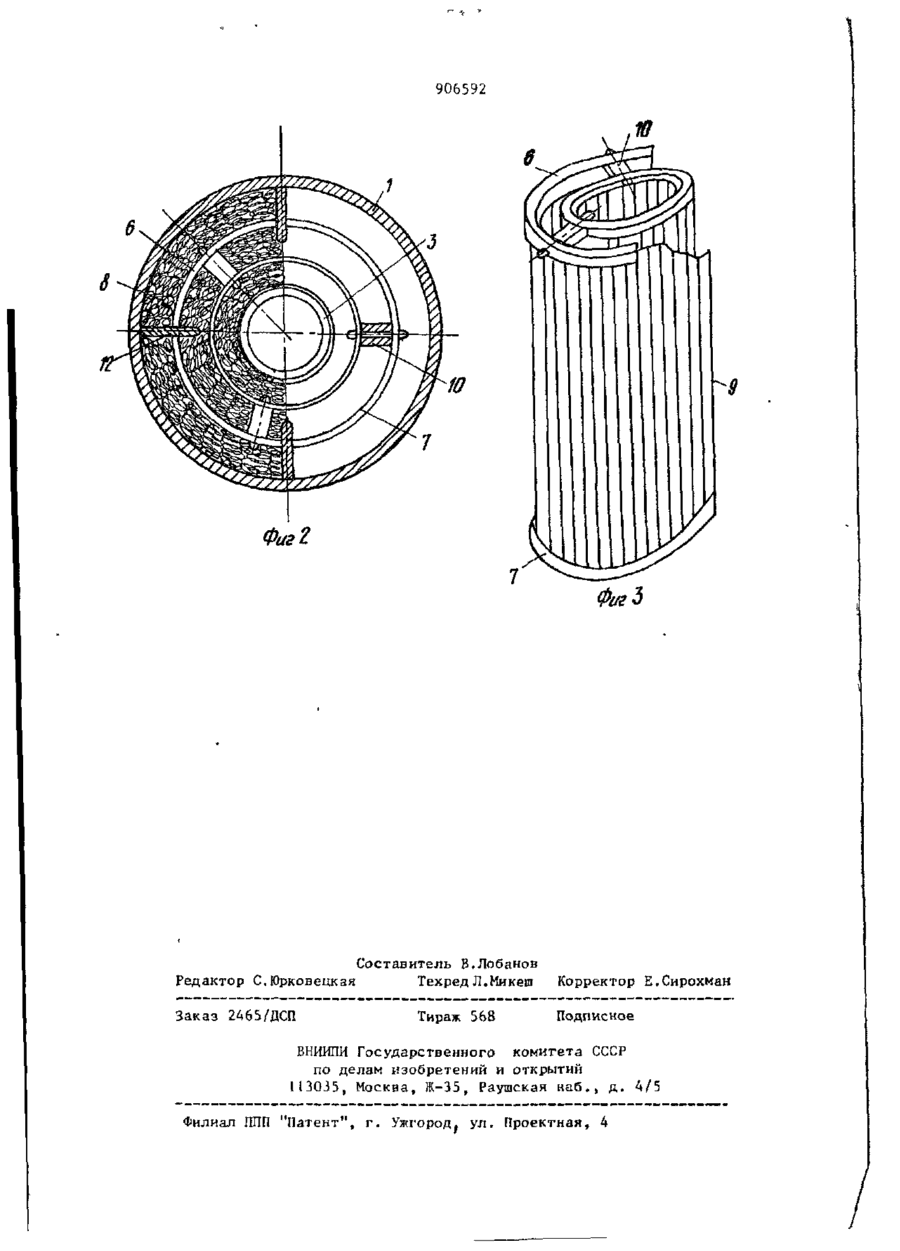

1. САПУН КОМПРЕССОРА, содержащий цилиндрический корпус с крышкой и коаксиально расположенную трубу с отверстиями, вокруг которой размещена волокнистая набивка, закрепленная между кольцевыми ребрами и установленная между упорами^ при чем один из упоров расположен на корпусе, а другой - на трубе, о т л ич а ю щ и й с я тем, что, с целью увеличения срока службы набивки, об легчения и ускорения ее очистки, набивка выполнена в виде ни гей одинаковой длины, а отверстия в трубе вы'полнены в виде зубчатых вырезов, расположенных со стороны крышки корпуса 2. Сапун по п. ^ о т л и ч а ю щ и й с я тем, что упор на трубе выполнен в виде гайки. 8 СО о ел со 1 906592 2 все нити 9 расположены параллельно Изобретение относится к машинодруг другу,образуя фигуры в виде ко-, строению и может быть использовано аксиальных цилиндров.Верхние ребра 6 в компрессоростроении. соединены между собой стяжками 10, Известен салун компрессора, содернижние ребра 7 тоже соединены стяжжащий цилиндрический корпус с крышками 10. Нижние ребра 7 прижаты к кой и коаксиально расположенную труверхним упорам в виде гайки 11 на бу с отверстиями, вокруг которой трубе 3. На внутренней стенке размещена волокнистая набивка, заккорпуса 1 укреплены выступы 12, репленная между кольцевыми ребрами верхние реби установленная между опорами, при- 10 в которые упираются ра 6. « чем один из упоров расположен на корпусе, а другой - на трубе LI]. Предлагаемое устройство работает Недостатками устройства являются: следующим образом. недостаточный КПД по очистке от пыли, необходимость частой смены масла, 15 При работе компрессора газы из сложность обслуживания и большие гакартера через патрубок 4 выбиваются бариты. импульсами наружу, а воздух из атЦель изобретения - увеличение сромосферы через этот же патрубок 4 ка службы набивки, облегчение и уско1 рение ее очистки. 20 в картер. При запыленной атмосфере в картер попадает пыль, и компресПоставленная цель достигается тем, сор быстро изнашивается. Установленчто набивка выполнена в виде нитей ный на патрубок 4 сапун задерживает одинаковой длины, а отверстия в трубе пыль в сажу. Когда происходит всасывыполнены в виде зубчатых вырезов, расположенных со стороны крышки кор- 25 вание, воздух проходит через нижние ребра 7, затем через набивку 8, верхпуса. Упор на трубе выполнен в виде ние ребра 6, вырезы 5 и по трубе 3 гайки. в компрессор. Пыль оседат на набивке На фиг.I изображен сапун, верти8. При выхлопе сажа двигается в обкальный разрез; на фиг. 2 - разрез А-А на фиг.I; на фиг. 3 - вид насад- 30 ратном направлении и оседает на набивке 8 в районе верхних ребер 6, а ки в период очистки, в аксонометрии. скопившаяся в районе верхних ребер 6, Сапун содержит цилиндрический а скопившаяся в районе нижних ребер корпус 1 с крышкой 2, R которой 7 пыль выбрасывается вниз струей коаксиально корпусу ? прикреплена газа. труба 3, второй конец которой соединен винтовой нарезкой с патрубком 4 35 картера компрессора.В месте креплеКогда набивка 8 Забьется отложением пыли, производится очистка. ния к крышке труба 3 выполнена со Для этого сапун снимают с патрубка сквозными зубчатыми вырезами 5.Между 4, гайку II свинчивают и нижние трубой 3 и корпусом 1 ниже вырезов 5 размещены верхние кольцевые ребра 40 ребра 7 извлекают наружу вместе с нитями 9 в растянутом состоянии (фиг.З), 6 и нижние ребра 7, между которыми когда они вытянуты и расположены в расположена волокнистая набивка 8, форме коаксиальных цилиндров с зазовыполненная в виде отрезков нитей 9 ,ром между рядами. Скопившаяся в нитях одинаковой длины,закрепленных конца45 9 пыль просыпается по этим зазорам ми к паре ребер - одному верхнему и и нити очищаются. Затем происходит одному такого же размера нижнему,так, сборка сапуна в обратном порядке. что,когда ребра раздвинуты (фиг.З) 906592 6 Фае і Редактор С.Юрковецкая Заказ 2465/ДСП Составитель В.Лобанов Техред Л.Иикеш Тираж 568 Корректор Е.Сирохман Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб. , д. 4/5 Филиал ШТП "Патент", г. Ужгород, ул. Проектная, 4
