Сапун для вентиляції масляного картера поршневого компресора

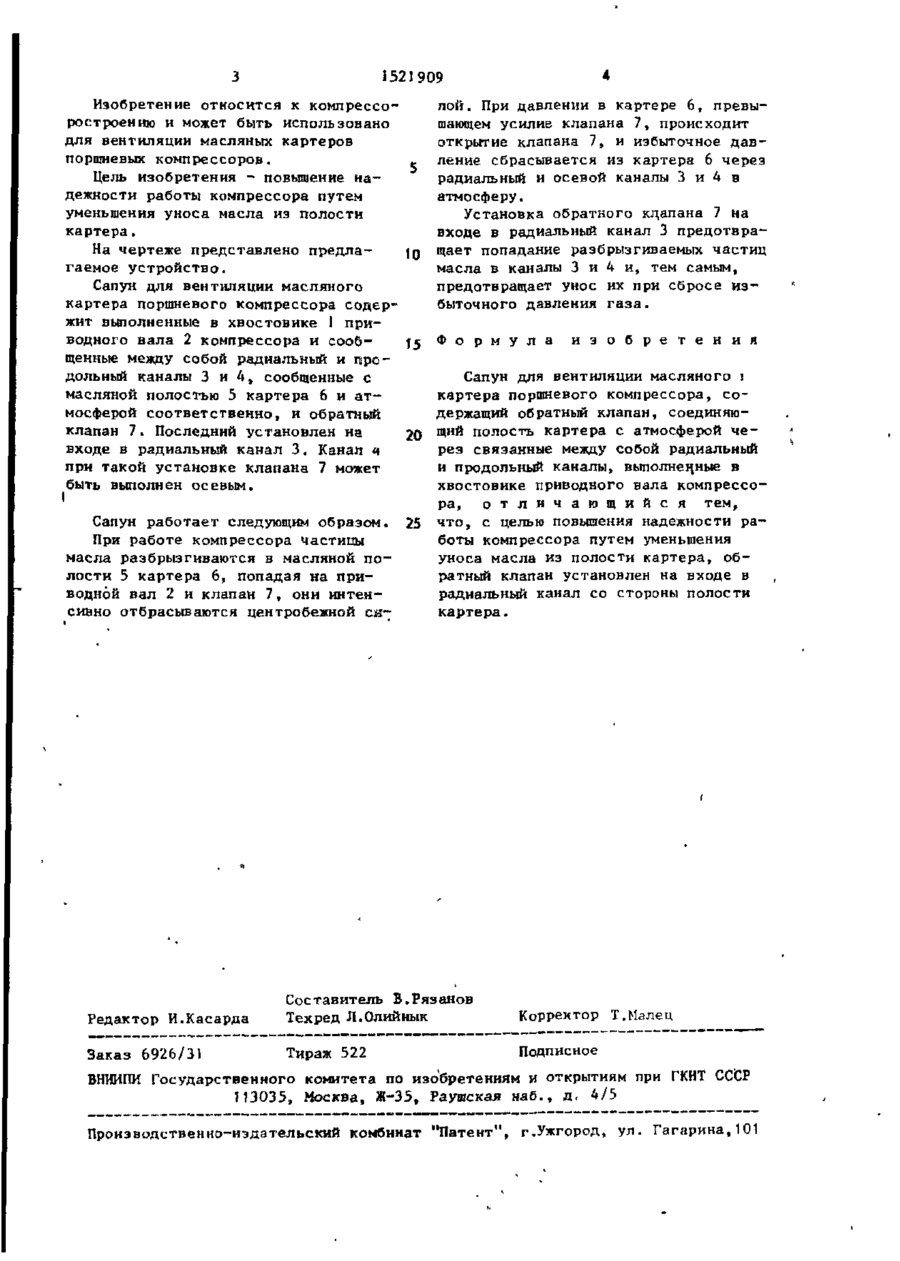

Изобретение относится к компрес— соростроению и позволяет повысить надежность работы поршневого компрессора путем уменьшения уноса масла из полости картера. Обратный клапан 7 соединяет полость 5 картера 6 с атмосферой через связанные между собой радиальный и продольный каналы 3, 4. Каналы 3, 4 выполнены в хвостовике 1 приводного вала 2. Клапан 7 установлен на входе в канал 3 со стороны полости 5, что предотвращает попадание разбрызгиваемых частиц масла в кг лы 3, 4. 1 ил, і521909 Изобретение относится к компрессо ЛОЙ. При давлении в картере 6, превыростроению и может быть использовано шающем усилие клапана 7, происходит для вентиляции масляных картеров открытие клапана 7, и избыточное давпоршневых компрессоров. ление сбрасывается из картера 6 через радиальный и осевой каналы 3 и 4 в Цель изобретения - повышение наатмосферу. дежности работы компрессора путем уменьшения уноса масла из полости Установка обратного кдапана 7 на картера. входе в радиальный канал 3 предотвращает попадание разбрызгиваемых частиц На чертеже представлено предламасла в каналы 3 и 4 и, тем самым, гаемое устройство. предотвращает унос их при сбросе изСапун для вентиляции масляного быточного давления газа. картера поршневого компрессора содержит выполненные в хвостовике 1 приводного вала 2 компрессора и сообJ5 Ф о р м у л и з о б р е т е н и я щенные между собой радиальный и продольный каналы 3 и 4, сообщенные с Сапун для вентиляции масляного і масляной полостью 5 картера 6 и аткартера поршневого компрессора, сомосферой соответственно, и обратный держащий обратный клапан, соединяюклапан 7. Последний установлен на 20 щий полость картера с атмосферой чевходе в радиальный канал 3, Канал ч рез связанные между собой радиальный при такой установке клапана 7 может и продольный каналы, выполненные в хвостовике приводного вала компрессобыть выполнен осевым. I ра, о т л и ч а ю щ и й с я тем, Сапун работает следующим образом. 25 что, с целью повышения надежности работы компрессора путем уменьшения При работе компрессора частицы уноса масла из полости картера, обмасла разбрызгиваются в масляной поратный клапан установлен на входе в лости 5 картера 6, попадая на прирадиальный канал со стороны полости водной вал 2 и клапан 7, они интенкартера. сивно отбрасываются центробежной СИ Редактор И.Касарда Составитель В.Рязанов Техред Л.Олийнык Корректор Т.Малец Заказ 6926/31 Тираж 522 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ Ї13035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
