Пристрій для зчитування циліндричних магнітних доменів

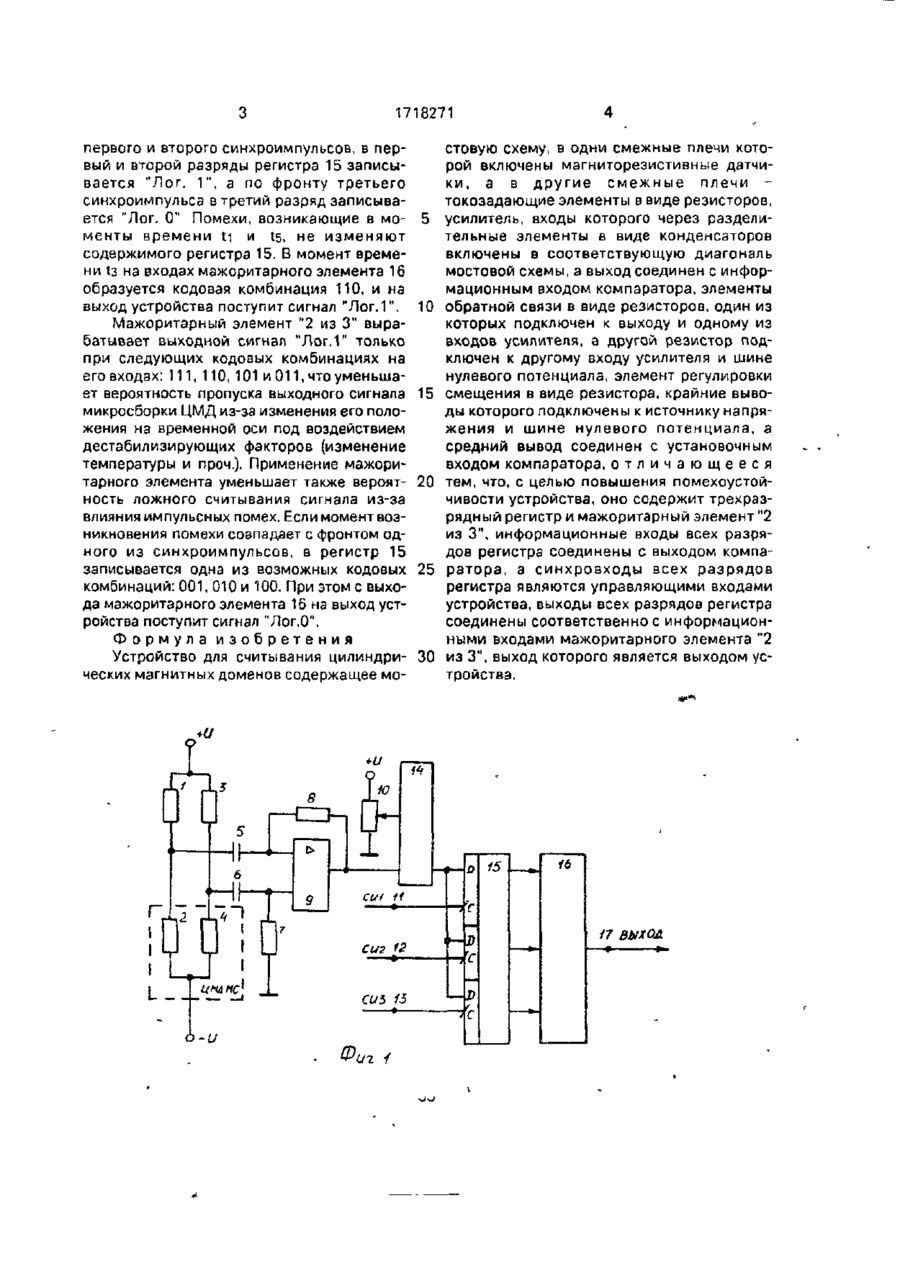

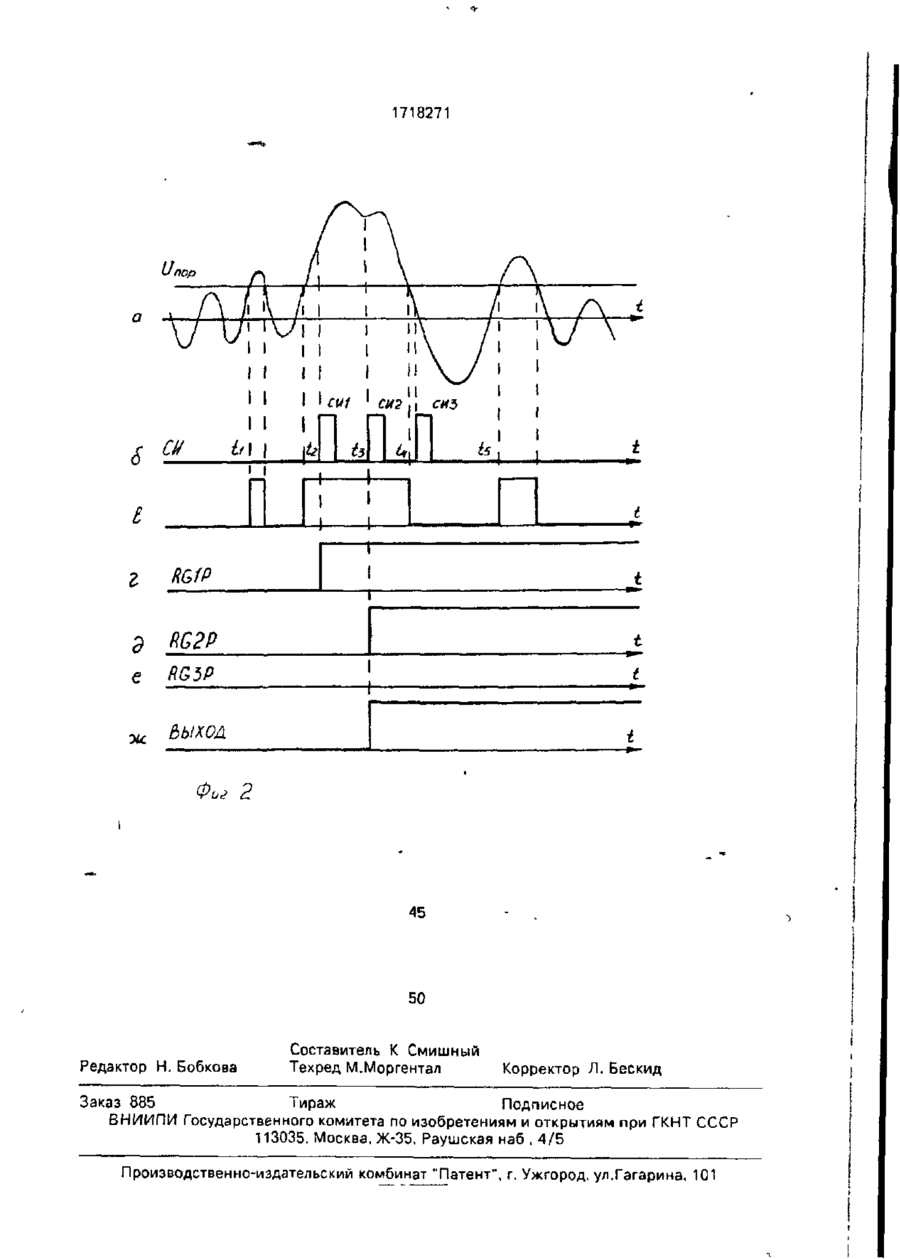

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) (5i)5 1718271 A1 G 11 С7/00, 11/14 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)48177 69/24 (22) 17.01.90 (46)07.03.92. ьюл. №9 (71) Научно-исследовательский институт "Квант" (72) Т.Ф.Аверьянова, В.Т.Гулько. Е.И.Maps'Ошенко и К.Ю.Смишный (53)681.327.66(088.8) (56) Авторское свидетельство СССР M 1275536,KA.G 11 С 11/00,1981. s Авторское свидетельство СССР № 1444886, кл.Є 11 С 11/14, 1986. (54) УСТРОЙСТВО ДЛЯ СЧИТЫВАНИЯ ЦИЛ И Н Д Р И Ч Е С К И Х МАГНИТНЫХ ДОМЕНОВ (b7) Изобретение относится к вычислительной технике и может быть использовано в устройствах на цилиндриче ских магнитных доменах. Целью изобретения является повышение помехоустойчивости устройства. Устройство для считывания цилиндрических магнитных доменов содержит усилитель, компаратор, семь резисторов, два конденсатора, трехразрядный регистр, мажоритарный элемент. Задача решается за счет использования мажоритарного элемента в случае считывания сигналов " 1 " и "0" информации путем исключения ложного считывания в интервалах, когда режим считывания отсутствует, за счет временного с т р о б и р о в а н и я , За счет временного стробирования имеется возможность устанавливать минимальный порог с р а б а т ы в а н и я к о м п а р а т о р а для увеличения длительности полезного сигнала. 2 ил. Иэобретение относится к вычислительной технике и может быть использовано в запоминающих устройствах на цилиндрических МЗГНИУНЫХ доменах. синхроимпульса, вход 12 второго сихроимпульса, вход 13 третьего синхроимпульса, компаратор 14, трехразрядный регистр 15, мажоритарный элемент "2 из 3" 16, выход 17 которого является выходом устройства. Устройство работает следующим образом. При считывании информации из микросборки ЦМД сигнал, снимаемый с диагонали м о с т а , через к о н д е н с а т о р ы 5 и 6 поступает на входы усилителя 9, В моменты времени t i , т.2 и т.5. когда сигнал на выходе усилителя 9 превышает величину Unop (фиг. 2а), компаратор 14 вырабатывает сигнал "Лог.1", поступающий на информационные входы трехразрядного регистра 15 (фиг 2в). Так как информация в каждый разряд регистра 15 записывается по фронту соответствующего синхроимпульса, то в моменты времени Т2 и із. соответствующие фронтам ЦеЛЬ ИЗО5РЄТЄНИЯ - ПОВЫШение ПОМЄХОуСТаЙЧИВОС ГУІ устройства. На фиг. 1 приведена функциональная схема устройства для считывания цилиндрических магнитных доменов, на фиг. 2 временные диаграммы сигналов при работе устройства. Устройство содержит мостовую схему, в одни смежные плечи которой включены токе задающие элементы в виде резисторов 1 и 3, г в другие смежные плечи - магниторезистивные датчики 2 и 4, разделительные элементы в чиде конденсаторов 5 и 6, элементы обратной связи в виде резисторов 7 и 8, усилитель 9, элемент регулировки смещения в виде резистора 10, вход 11 первого 00 ю 1718271 первого и второго синхроимпульсов, в первый и второй разряды регистра 15 записывается "Лог. 1", а по фронту третьего синхроимпульса в третий разряд записывается "Лог. О" Помехи, возникающие в моменты времени и и ts, не изменяют содержимого регистра 15. В момент времени із на входах мажоритарного элемента 1 б образуется кодовая комбинация 110, и на выход устройства поступит сигнал "Лог.1". Мажоритарный элемент "2 из 3" вырабатывает выходной сигнал "Лог.1" только при следующих кодовых комбинациях на его входах: 311, 110,101 и 011, что уменьшает вероятность пропуска выходного сигнала микросборки ЦМД из-за изменения его положения на временной оси под воздействием дестабилизирующих факторов (изменение температуры и проч.). Применение мажоритарного элемента уменьшает также вероятность ложного считывания сигнала из-за влияния импульсных помех. Если момент возникновения помехи совпадает с фронтом одного из синхроимпульсов, в регистр 15 записывается одна из возможных кодовых комбинаций: 001, 010 и 100. При этом с выхода мажоритарного элемента 16 на выход устройства поступит сигнал "Лог.0". Формула изобретения Устройство для считывания цилиндрических магнитных доменов содержащее мо . Фиг 1 5 10 15 20 25 30 стовую схему, в одни смежные плечи которой включены магнитореэистивные датчик и , а в д р у г и е с м е ж н ы е плечи токозадающие элементы в виде резисторов, усилитель, входы которого через разделительные элементы в виде конденсаторов включены в соответствующую диагональ мостовой схемы, а выход соединен с информационным входом компаратора, элементы обратной связи в виде резисторов, один из которых подключен к выходу и одному из входов усилителя, а другой резистор подключен к другому входу усилителя и шине нулевого потенциала, элемент регулировки смещения в виде резистора, крайние выводы которого подключены к источнику напряжения и шине нулевого потенциала, а средний вывод соединен с установочным входом компаратора, о т л и ч а ю щ е е с я тем, что, с целью повышения помехоустойчивости устройства, оно содержит трехразрядный регистр и мажоритарный элемент "2 из 3", информационные входы всех разрядов регистра соединены с выходом компаратора, а синхровходы всех разрядов регистра являются управляющими входами устройства, выходы всех разрядов регистра соединены соответственное информационными входами мажоритарного элемента "2 из 3", выход которого является выходом устройства. 1718271 6 су ь Ьх 'I г RGfp Э RG2P e I \ RQ5P ои. ЬЫКОА Фиг 2 45 50 Редактор Н. Бобкова Составитель К Смишный Техред М.Моргентал Корректор Л. Бескид Заказ 885 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
