Пристрій для струмового захиста електроустановки

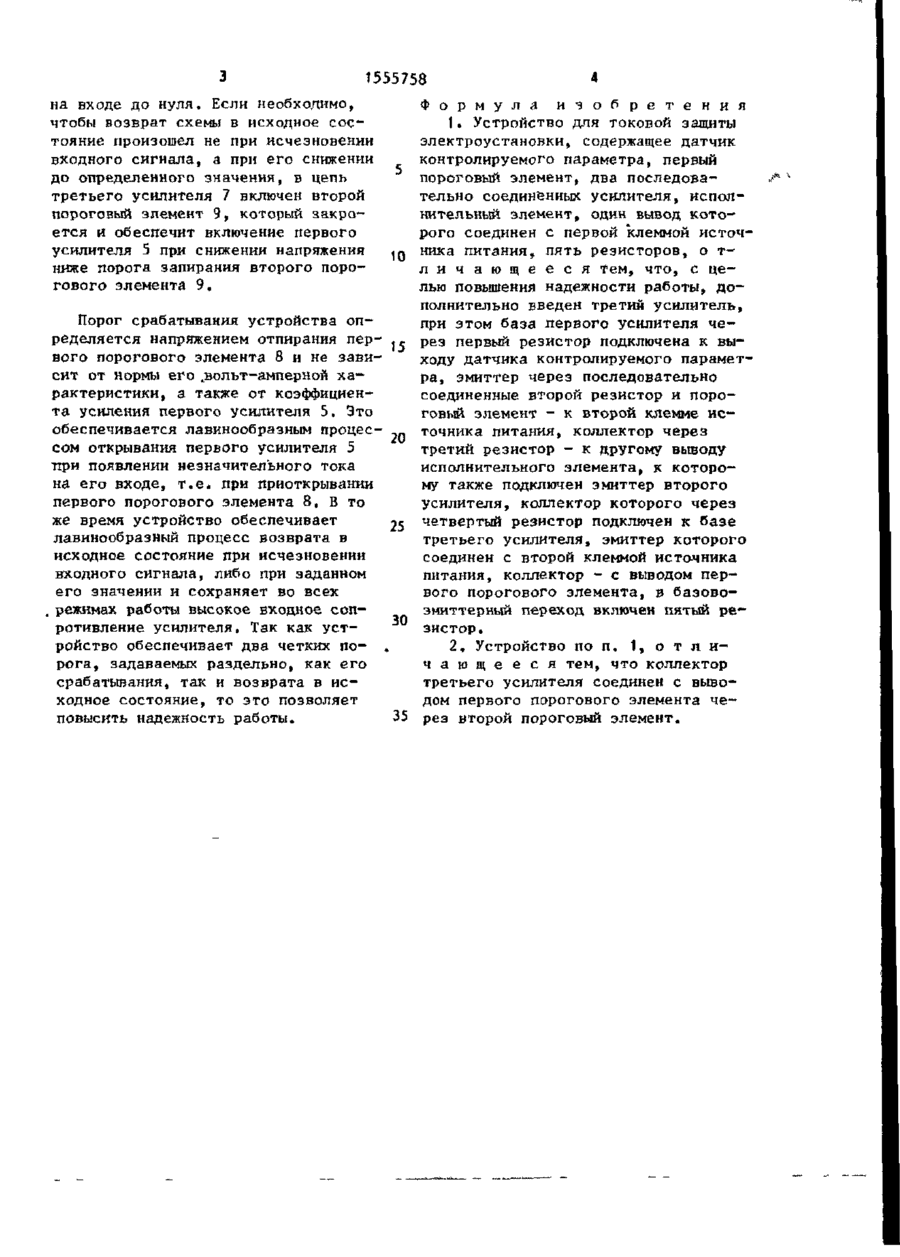

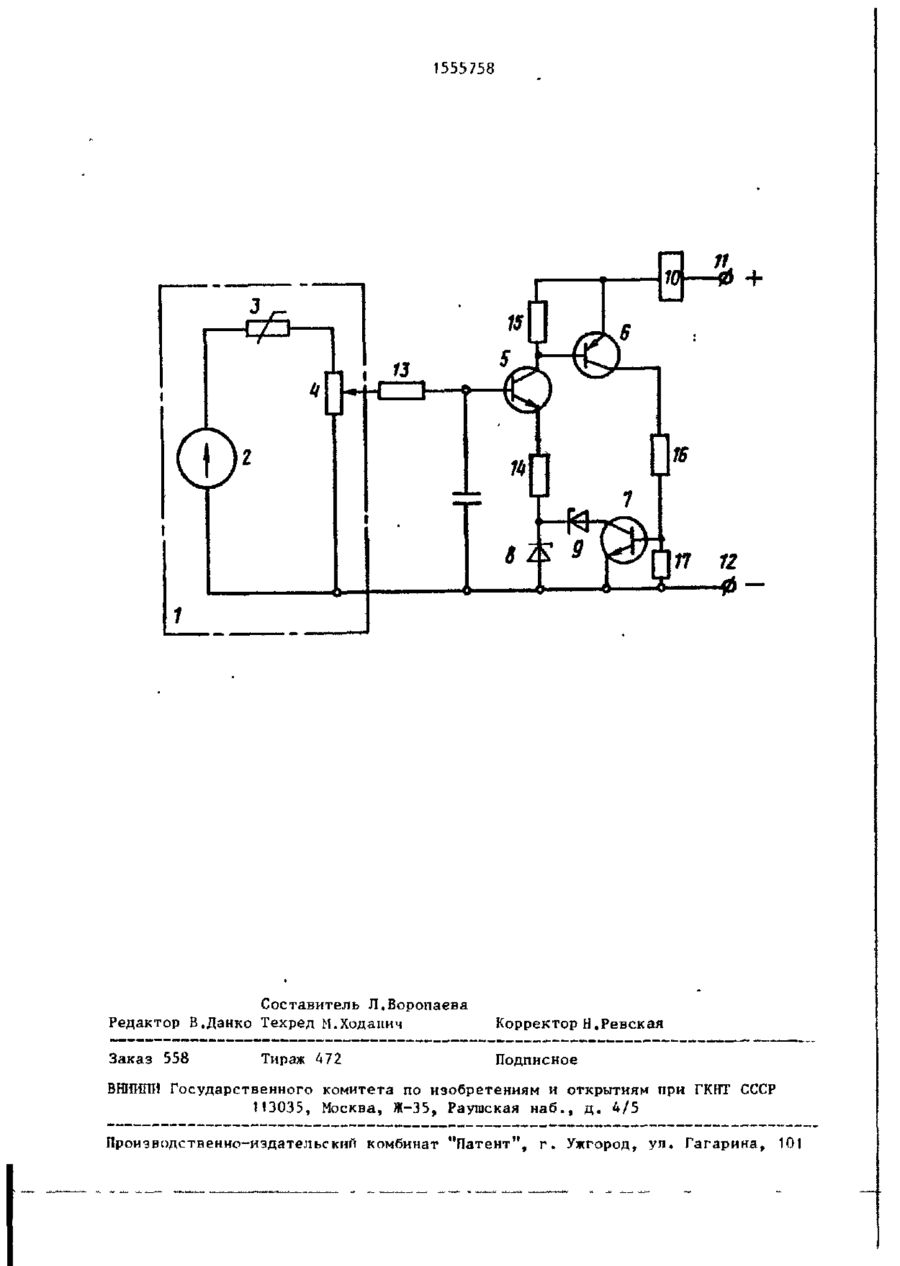

Изобретение относится к электротехнике, в частности к релейной защите электроустановок. Цель изобретения - повышение надежности работы. • Поставленная цель достигается тем, что порог срабатывания устройства определяется напряжением отпирания первого порогового элемента и не зависит от формы его вольт-амперной ' характеристики, а также от коэффици- ; ента усиления первого усилителя. Это обеспечивается лавинообразным процессом открывания первого усилителя при появлении незначительного тока на его входе. 1 з.п.ф-лы, 1 ил. ния первого порогового элемента 8. При этом первый усилитель 5 закрыт, а исполнительный элемент 10 отключен. В аварийном режиме, когда напряжение на входе первого усилителя 5 превышает порог открывания первого порогового элемента 6, через вход первого усилителя 5 начинает протекать ток. Этот ток усиливается вторым и третьим усилителями 6 и 7, что приводит к увеличению тока через вход первого усилителя 5, а следовательно, и через входы усилителей 6 и 7. Процесс развивается лавинообразно до полного открывания первого усилителя 5 и срабатывания исполнительного элемента 10. Закрывание первого усилителя 5 произойдет при снижении напряжения О1 00 1555758 на входе до нуля. Если необходимо, чтобы возврат схемы в исходное состояние произошел не при исчезновении входного сигнала, а при его снижении до определенного значения, в цепь третьего усилителя 7 включен второй пороговый элемент 9, который закроется и обеспечит включение первого усилителя 5 при снижении напряжения ниже порога запирания второго порогового элемента 9, Порог срабатывания устройства определяется напряжением отпирания первого порогового элемента 8 и не зависит от нормы его ^вольт-амперной характеристики, а также от коэффициента усиления первого усилителя 5. Это обеспечивается лавинообразным процессом открывания первого усилителя 5 при появлении незначительного тока на его входе, т.е. при приоткрывании первого порогового элемента 8, В то же время устройство обеспечивает лавинообразный процесс возврата в исходное состояние при исчезновении входного сигнала, либо при заданном его значении и сохраняет во всех , режимах работы высокое входное сопротивление усилителя. Так как устройство обеспечивает два четких по- , рога, задаваемых раздельно, как его срабатывания, так и возврата в исходное состояние, то это позволяет повысить надежность работы. Ф о р м у л я и з о б р е т е н и я 1. Устройство для токовой защиты электроустановки, содержащее датчик контролируемого параметра, первый пороговый элемент, два последовательно соединенных усилителя, исполнительный элемент, один вывод которого соединен с первой клеммой источника питания, пять резисторов, о тл и ч а ю щ е е с я Тем, что, с целью повышения надежности работы, дополнительно введен третий усилитель, при этом база первого усилителя через первый резистор подключена к выходу датчика контролируемого параметра, эмиттер через последовательно соединенные второй резистор и пороговый элемент - к второй клемме источника питания, коллектор через третий резистор - к другому выводу исполнительного элемента, к которому также подключен эмиттер второго усилителя, коллектор которого через четвертый резистор подключен к базе 25 третьего усилителя, эмиттер которого соединен с второй клеммой источника питания, коллектор - с выводом первого порогового элемента, в базовоэмиттерный переход включен пятый ре30 зистор. 2. Устройство по п, ^ о т л и ч а ю щ е е с я тем, что коллектор третьего усилителя соединен с выводом первого порогового элемента че35 рез второй пороговый элемент. 1555758 Составитель Л.Воропаева Редактор В.Данко Техред М.Ходанич Корректор Н.Ревская Заказ 558 Подписное Тираж 472 ВНИИГП1 Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
