Термометр стрілочний показуючий

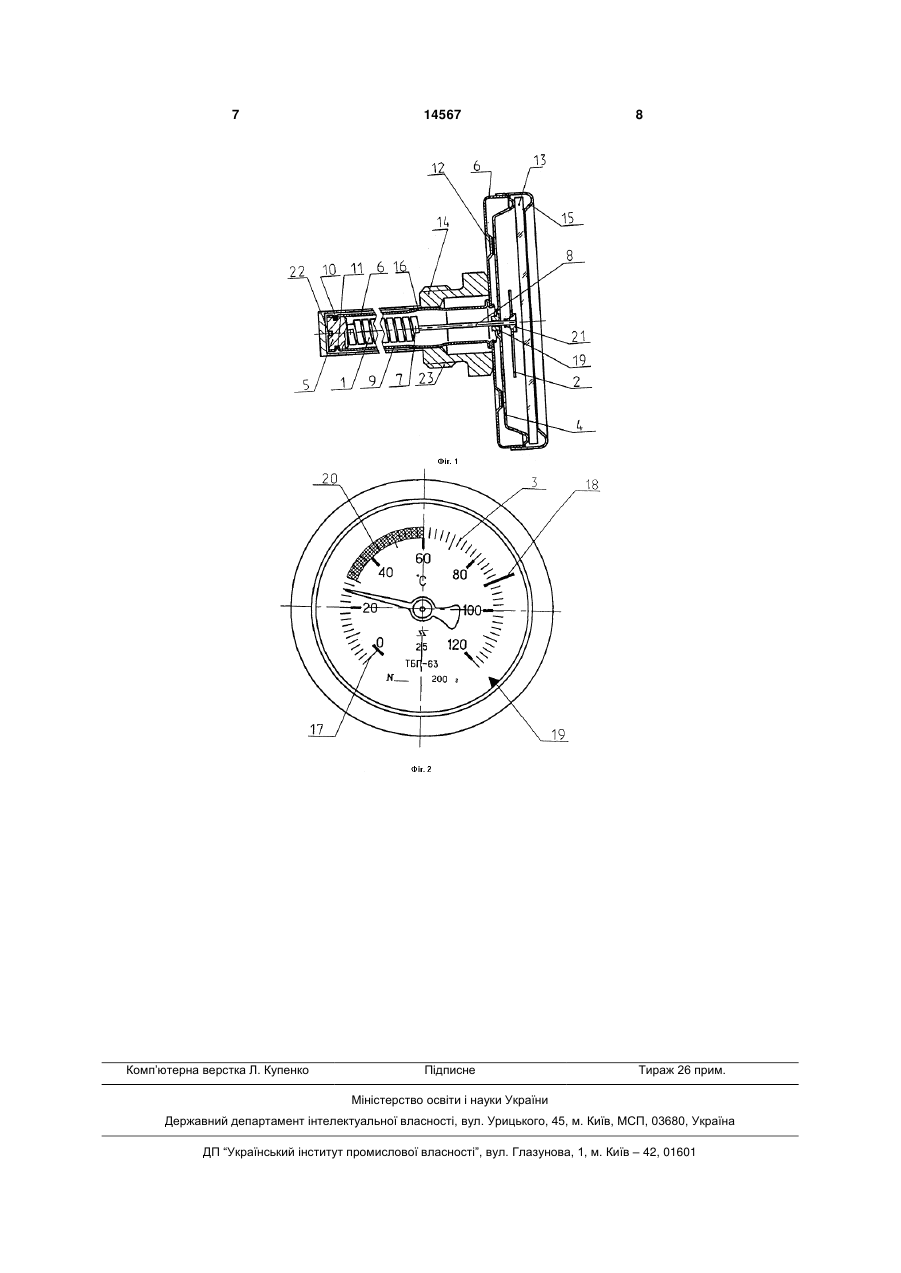

1. Термометр стрілочний показуючий з біметалевим чутливим елементом, який з'єднаний із стрілкою, яка встановлена на шкалі циферблата, який відрізняється тим, що біметалевий чутливий елемент закріплений на основі, яка з можливістю руху змонтована в корпусі приладу. 2. Термометр за п. 1, який відрізняється тим, що біметалевий чутливий елемент виконаний у вигляді спіралі, один кінець якої зачеканений в основу, а на другому закріплена стрілка. 3. Термометр за п. 2, який відрізняється тим, що спіраль виготовлена циліндричною. 4. Термометр за п. 2, який відрізняється тим, що другий кінець спіралі циліндричної з'єднаний зі стрілкою через лінійний подовжувач. 5. Термометр за п. 3, який відрізняється тим, що спіраль циліндрична встановлена в захисному чохлі. 6. Термометр за п. 5, який відрізняється тим, що основа має кругову проточку, а захисний чохол має внутрішні виступи. 7. Термометр за п. 1, який відрізняється тим, що корпус термометра виготовлений із тонколистової сталі. 8. Термометр за п. 7, який відрізняється тим, що основа корпусу термометра має ребра жорсткості. 9. Термометр за п. 1, який відрізняється тим, що циферблат виготовлений у вигляді окремої деталі, яка вирубана із металевого листа та закріплена на основі корпусу. 10. Термометр за п. 1, який відрізняється тим, що корпус термометра закритий склом. 11. Термометр за п. 9, який відрізняється тим, що краї циферблата загнуті, а виступи є основою для фіксування захисного скла. 12. Термометр за п. 5, який відрізняється тим, що захисний чохол встановлений у гільзі. 2 (19) 1 3 Корисна модель відноситься до вимірювальної техніки, а саме - до термометра стрілочною показуючого, який може використовуватися для вимірювання температури різноманітних речовин, включаючи температуру навколишнього повітря в приміщеннях.. Відома конструкція термометра показуючого зі скляним капіляром та відліковим пристроєм, який містить основу та оцифровану шкалу [1]. Термометр стрілочний показуючий з біметалевим чутливим елементом, який з'єднаний із стрілкою, яка встановлена на шкалі циферблата. Недолік відомої конструкції проявляється в недостатності ілюстративності відліку вимірювального параметра. Термометр стрілочний показуючий з біметалевим чутливим елементом, який з'єднаний із стрілкою, яка встановлена на шкалі циферблата. Найближчим до запропонованого термометра є технічне рішення, прийняте як найближчий аналог, а саме - конструкція термометра стрілочного показуючого з біметалевим чутливим елементом, який з'єднаний із стрілкою, яка встановлена на шкалі циферблата [2]. Біметалевий чутливий елемент - первинний перетворювач, виконаний у вигляді прямої біметалевої пластини, один кінець якої жорстко закріплений, а другий з'єднаний зі стрілкою, яка встановлена з можливістю руху проміжною частиною на нерухомій опорі та вільний кінець якої відлічує на шкалі циферблата значення температури, яке вимірюється. При застосуванні такого термометра із-за малої довжини чутливого елемента, обмеженості розмірами приладу його налагоджування та регулювання є достатньо складним, точність вимірювань, які здійснюються, недостатня. В основу корисної моделі поставлено завдання удосконалення конструкції термометра, який би за рахунок нових конструктивних елементів, їх взаємозв'язку та розташування дозволив підвисити точність термометра, а саме - в результаті кріплення чутливого елемента до основи, яка встановлено у корпусі та забезпечує можливість для кругового переміщення при додатковому зовнішньому спеціальному впливі. Таким чином, обертанням основи забезпечується початкове регулювання приладу. Поставлене завдання вирішується тим, що термометр стрілочний показуючий містить біметалевий чутливий елемент, який з'єднаний із стрілкою, яка встановлена на шкалі циферблата. Новим є те, що біметалевий чутливий елемент закріплений на основі, яка з можливістю руху змонтована в корпусі приладу. Додатково запропоноване технічне рішення характеризується наступними ознаками. Біметалевий чутливий елемент виконаний у вигляді спіралі, один кінець якої зачеканений в основу, а на другому закріплена стрілка. Спіраль виготовлена циліндричною. Другий кінець спіралі циліндричної з'єднаний зі стрілкою через лінійний подовжувач. Спіраль циліндрична встановлена в захисному чохлі. 14567 4 Основа має кругову проточку, а захисний чохол має внутрішні виступи. Корпус термометра виготовлений із тонколистової сталі. Основа корпусу термометра має ребра жорсткості. Циферблат виготовлений у вигляді окремої деталі, яка вирубана із металевого листа та закріплена на основі корпусу. Корпус термометра закритий склом. Краї циферблата загнуті, а виступи є основою для фіксування захисного скла. Захисний чохол встановлений у гільзі. Скло закріплено у корпусі за допомогою обичайки. Кінець захисного чохла зачеканений в основу корпусу. Гільза має в основі циліндричну форму, яка дозволяє фіксувати її на лінійному тримачі. Захисний чохол деформований у поперечному перерізі. Поділка шкали циферблата має розмітку погрішності приладу, що забезпечує можливість візуальної оцінки коректності відліку показань. На циферблаті термометра нанесено методом фарбування додатково одна або декілька обмежувальних позначок. На склі термометра нанесена методом фарбування додатково одна чи декілька обмежувальних стрілок. На індикаційному склі нанесені кольорові сектори. На шкалі термометра нанесені кольорові сектори. В центрі циферблата вмонтована втулка ковзання лінійного подовжувача. Основа має продовжену проточку з зовнішньої сторони, яка забезпечує можливість регулювання приладу. Деформування захисного чохла здійснено на ділянці від чутливого елемента до корпусу. Посадкове місце гільзи має різьбу. Сукупність усіх ознак запропонованого рішення, включаючи нові ознаки дозволяє одержати технічний результат: підвисити точність термометра - точність вимірювань, які здійснюють цим термометром. Досягнення технічного результату посилюється за рахунок наступних додаткових ознак. В результаті кріплення чутливого елемента до основи, яка встановлена у корпусі та забезпечує можливість для кругового переміщення при додатковому зовнішньому спеціальному впливі - обертанням основи забезпечується початкове регулювання пристрою. Чутливий елемент біметалевого термометра виконаний у вигляді спіралі, яка виготовлена у вигляді циліндра, один кінець якої нерухомо за чеканений в основу, а на другому його кінці закріплена вказівна стрілка. Між кінцем спіралі та циферблатом може мати місце суттєва відстань. Для розв'язання такої проблеми кінець циліндричної спіралі з'єднаний із стрілкою через лінійний подовжувач. 5 14567 6 Для монтажу чутливого елемента, його захиселемента (у вигляді циліндричної спіралі) 1 з'єдту від зовнішніх механічних впливів, циліндрична наний зі стрілкою 2 через лінійний подовжувач 8. спіраль встановлена у захисному чохлі, який на Для монтажу біметалевого чутливого елеменкінці має внутрішні виступи, а основа виготовлена та 1, його захисту від зовнішніх механічних вплиз круговою проточкою. вів, біметалевий чутливий елемент (у вигляді циКорпус термометра виготовлений із тонколисліндричної спіралі) 1 встановлений в захисному тової сталі, а на його основі виготовленні ребра чохлі 9, який на кінці має внутрішні виступи 10, а жорсткості. основа виготовлена з круговою проточкою 11. Циферблат виготовлений у вигляді окремої Корпус 6 термометра виготовлений з тонколидеталі, яка вирубана з металевого листа та закрістової сталі, а на його основі виготовленні ребра плена на основі корпусу. жорсткості 12. Корпус термометра, який має поглиблення під Циферблат 4 виготовлений у вигляді окремої вказівну стрілку закритий склом, яке по зовнішдеталі, яка вирубана з металевого листа та закріньому діаметру обпирається на краї циферблата, плена на основі корпусу 6. які загнуті. Корпус 6 термометра, що має поглиблення під Гільза вказівної стрілки має в основі циліндривказівну стрілку, закритий склом 13, яке по зовнішчну форму, яка дозволяє фіксувати її на лінійному ньому діаметру обпирається на краї циферблата тримачі. 4, які загнуті. Кріплення скла здійснено в корпусі з допомоГільза 14 вказівної стрілки 2 має в основі цилігою обичайки. ндричну форму, яка дозволяє фіксувати її на ліВ пропонованій корисній моделі кінець захиснійному тримачі. ного чохла зачеканений в основу корпусу, а сам Кріплення скла 13 здійснено у корпусі 6 за дозахисний чохол термометра встановлений в гільзі. помогою обичайки 15. Для фіксування захисного чохла у гільзі він дефоВ пропонованій корисній моделі кінець захисрмований у поперечному перерізі. ного чохла 9 зачеканений в основу корпусу 6, а Для забезпечення можливості візуальної оцінсам захисний чохол 9 термометра встановлений в ки коректності відліку показань поділка шкали цигільзі 14. Для фіксування захисного чохла 9 в гільзі ферблата має розмітку погрішності приладу. 14 чохол 9 деформований в поперечному перерізі В пропонованій моделі на циферблаті або на 16. склі термометра нанесена методом фарбування Для забезпечення можливості візуальної оціндодатково одна або декілька обмежувальних позки коректності відліку показань поділка 17 шкали 3 начок або стрілок. циферблата 4 має розмітку погрішності пристрою. З метою контролю технологічних параметрів На циферблаті 4 або на склі 13 термометра на індикаційному склі або на шкалі приладу наненанесена методом фарбування додатково одна сенні кольорові сектори. або декілька обмежувальних позначок 18 або стріУ центрі циферблата вмонтована нерухома лок 19. втулка ковзання лінійного подовження. З метою контролю технологічних параметрів На зовнішній сторони основи виготовлена на індикаційному склі 13 або шкалі З приладу напродовжена проточка, яка забезпечує можливість несенні кольорові сектори 20. регулювання приладу. У центрі циферблата 4 вмонтована нерухома Деформування захисного чохла здійснено на втулка 21 ковзання лінійного подовжувача 8. ділянці від чутливого елемента до корпусу. На зовнішній стороні основи 5 виготовлена Посадове місце гільзи термометра має різь. повздовжня проточка 22, яка забезпечує можлиДля кращого розуміння корисна модель поясвість регулювання пристрою. нюється кресленнями, де Деформування захисного чохла 9 здійснено на Фіг.1 - вигляд термометра збоку. ділянці від чутливого елемента 1 до корпусу 6. Фіг.2 - вигляд термометра спереду. Посадкове місце гільзи 14 термометра має Практичне здійснення запропонованого рірізь 23. шення характеризується наступним описом. Запропонована нова конструкція термометра Термометр стрілочний показуючий з біметалеконцептуально вирішує завдання спрощення налавим чутливим елементом 1, з'єднаним зі стрілкою годжування і регулювання приладу, підвищення 2, яка встановлена на шкалі 3 циферблата 4, в точності здійснюваних вимірювань шляхом збільякому біметалевий чутливий елемент 1 закріплешення довжини чутливого елемента. ний на основі 5, змонтований у корпусі 6 приладу з На дату подачі технічне рішення, яке характеможливістю руху (рухомо). ризується ознаками першого незалежного пункту Біметалевий чутливий елемент 1 термометра та більшість інших пунктів формули корисної мовиконаний у вигляді спіралі, яка виготовлена циліделі, пройшло широкі випробування і впроваджено ндричною (циліндричною навивкою), один кінець в серійне виробництво. якої нерухомо закріплений в основі 5, а на другому Джерела інформації: його кінці закріплена вказівна стрілка 2. 1. Попов А.Ф. Теплотехнический контроль на Між кінцем біметалевого чутливого елемента атомных электростанциях. М.: Энергоатомиздат, (у вигляді циліндричної спіралі) 1 та циферблатом 1986, с. 21. 4 може мати місце суттєва відстань. Для вирішен2. Моик И.Б., Рогов Н.А., Горбунов А.В. Термо ня такої проблеми кінець 7 біметалевого чутливого - и влагометрия пищевых продуктов. -М.: Агропромиздат, 1988, с. 20 - найближчий аналог. 7 Комп’ютерна верстка Л. Купенко 14567 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
