Піротехнічний склад сигнального червоного вогню

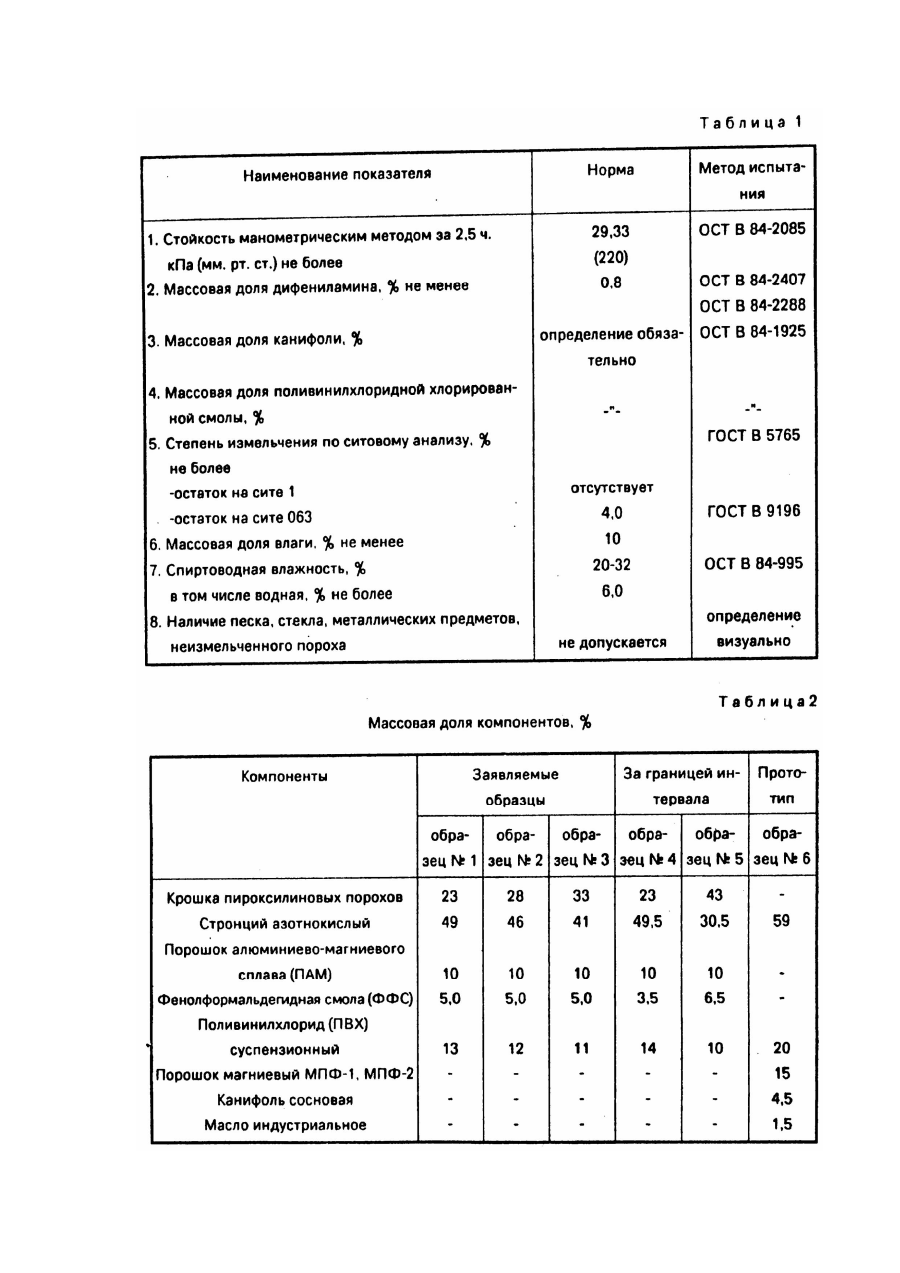

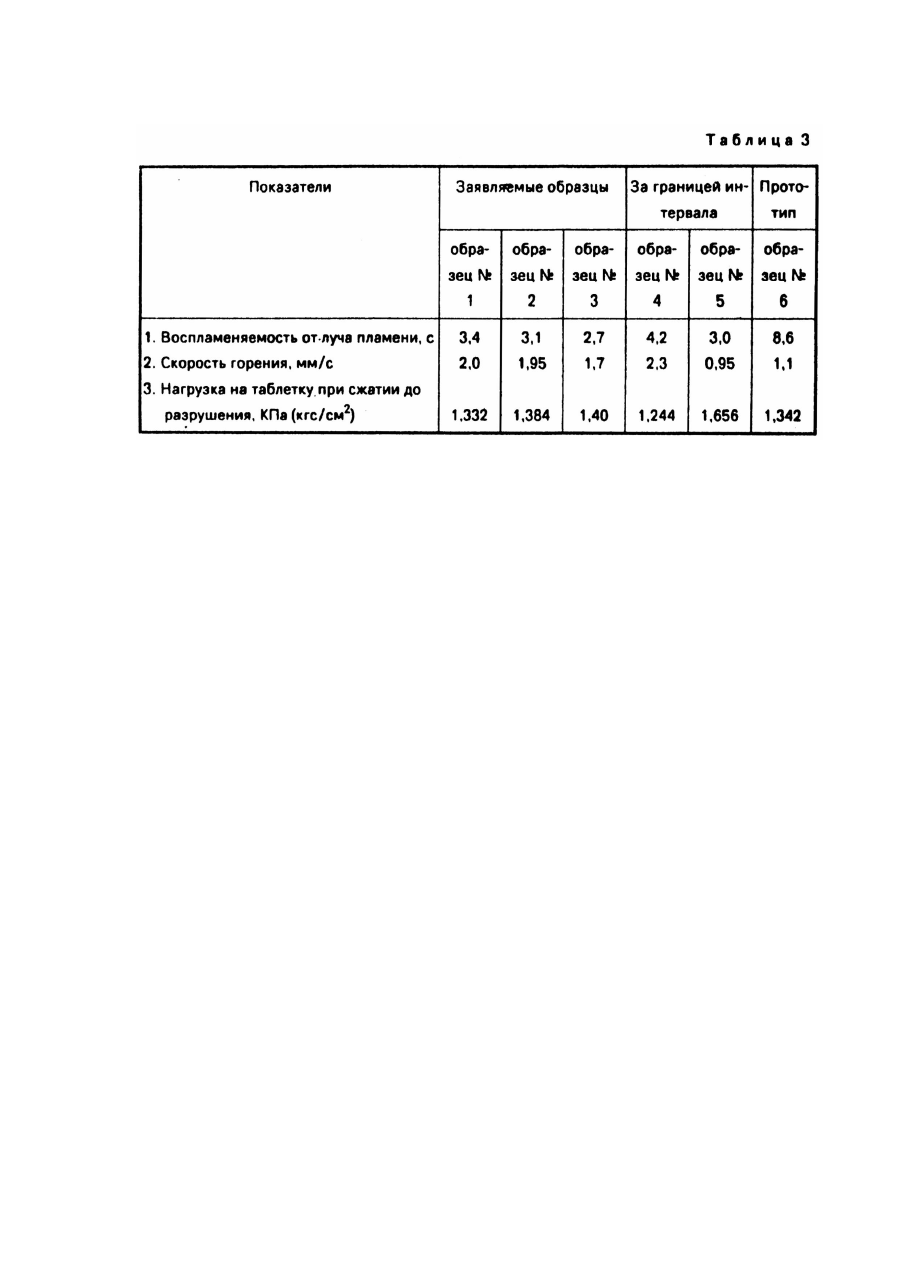

Изобретение относится к области пиротехнических составов сигнальных цветных огней и может быть использовано при разработке и изготовлении пиротехнических зарядов. Известны пиротехнические составы сигнального красного огня [1], содержащие в мас.%: Недостатком известного состава является плохая воспламеняемость, неустойчивое горение, применение дополнительного воспламенителя - дымного пороха, что увеличивает опасность производства, недостаточная насыщенность пламени цветом, дефицитность компонентов. В основу изобретения поставлена задача разработать пиротехнический состав сигнального красного огня, в котором замена составляющих компонентов, позволило бы обеспечить улучшенную воспламеняемость, цветовой эффект, выделение большого количества тепла, способствующего интенсификации и равномерности горения, полного сгорания пиротехнического состава, Кроме того, использование отходов порохового производства, устаревших порохов, недефицитных дешевых порошков металлов позволяет удешевить производство, утилизировать отходы. Сущность изобретения заключается в том, что известный пиротехнический состав сигнального красного огня, содержащий стронций азотнокислый, поливинилхлорид суспензионный, связующее и горючее, согласно изобретению, в качестве связующего содержит фенолформальдегидную смолу, а в качестве горючего крошку пироксилинового пороха и порошок алюминиево-магниевого сплава, при следующих соотношениях компонентов, мас.%: Применяемая для изготовления пиротехнических составов сигнального красного огня крошка пироксилиновых порохов, отходов порохового производства, порохов Госрезерва с истекшим гарантийным сроком хранения должна удовлетворять требованиям, указанным в табл.1. Изготовлено 5 образцов пиротехнических составов сигнального красного огня с различным содержанием компонентов, представленных в табл.2. При низком содержа-нии крошки пироксилиновых порохов (образец №4) - плохая воспламеняемость и низкая механическая прочность. При высоком содержании крошки пироксилиновых порохов (образец №5) - низкая скорость горения, переход в область желтого свечения. Из расчетного количества измельченной фенолформальдегидной смолы ГОСТ 18694 - 80 совместно с этиловым спиртом ректификационным техническим ГОСТ 18300 - 78 готовили лак следующим образом: засыпали в стеклянную емкость с крышкой навеску смолы, заливали 50мл спирта этилового ректификационного и перемешивали с помощью лабораторной мешалки в течение 30мин до полного растворения смолы, после чего в лак добавляли навеску порошка алюминиево-магниевого сплава (ПАМ) ГОСТ 5593 - 78. Параллельно в плоскодонной колбе производили смешение компонентов: азотнокислого стронция ГОСТ 2820 - 72, поливинил хлорида суспензионного ГОСТ 14332 - 78 и крошки пироксилинового пороха ОСТ В 84 251 - 88 с помощью электронной универсальной трясучки. В лопастной лабораторный смеситель с Zобразными лопастями емкостью 1л производили загрузку в следующей последовательности: порциями засыпали содержимое колбы, периодически добавляя смесь лака в ПАМ. Перемешивание компонентов производили при комнатной температуре до получения однородной гомогенной массы в течение 25 - 30мин. По окончании перемешивания массу перегружали на лоток и порционно протирали резиновой пробкой на сите с сеткой 0,4. Полученные гранулы пиротехнической массы в лотке устанавливали в сушильный шкаф и сушили при температуре 55 - 60°C в течение 2,5 - 3,0 часов. Высушенную массу выпрессовывали на прессе П-50 придавлений 2,5тс/см2, засыпая навески массы 4г в специально изготовленный пресс-инструмент. Полученные из заявляемого состава пиротехнические таблетки испытывали на воспламеняемость, скорость горения, механическую прочность таблетки. Насыщенность пламени цветом определяли визуально. Параллельно велись испытания с прототипом. Результаты испытаний приведены в табл.3. Результаты испытаний показали, что заявляемый пиротехнический состав сигнального красного огня обеспечивает улучшенную воспламеняемость, цветовой эффект, выделение большого количества тепла, способствующего интенсификации и равномерности горения, полного сгорания пиротехнического состава.
