Піротехнічний склад сигнального білого вогню

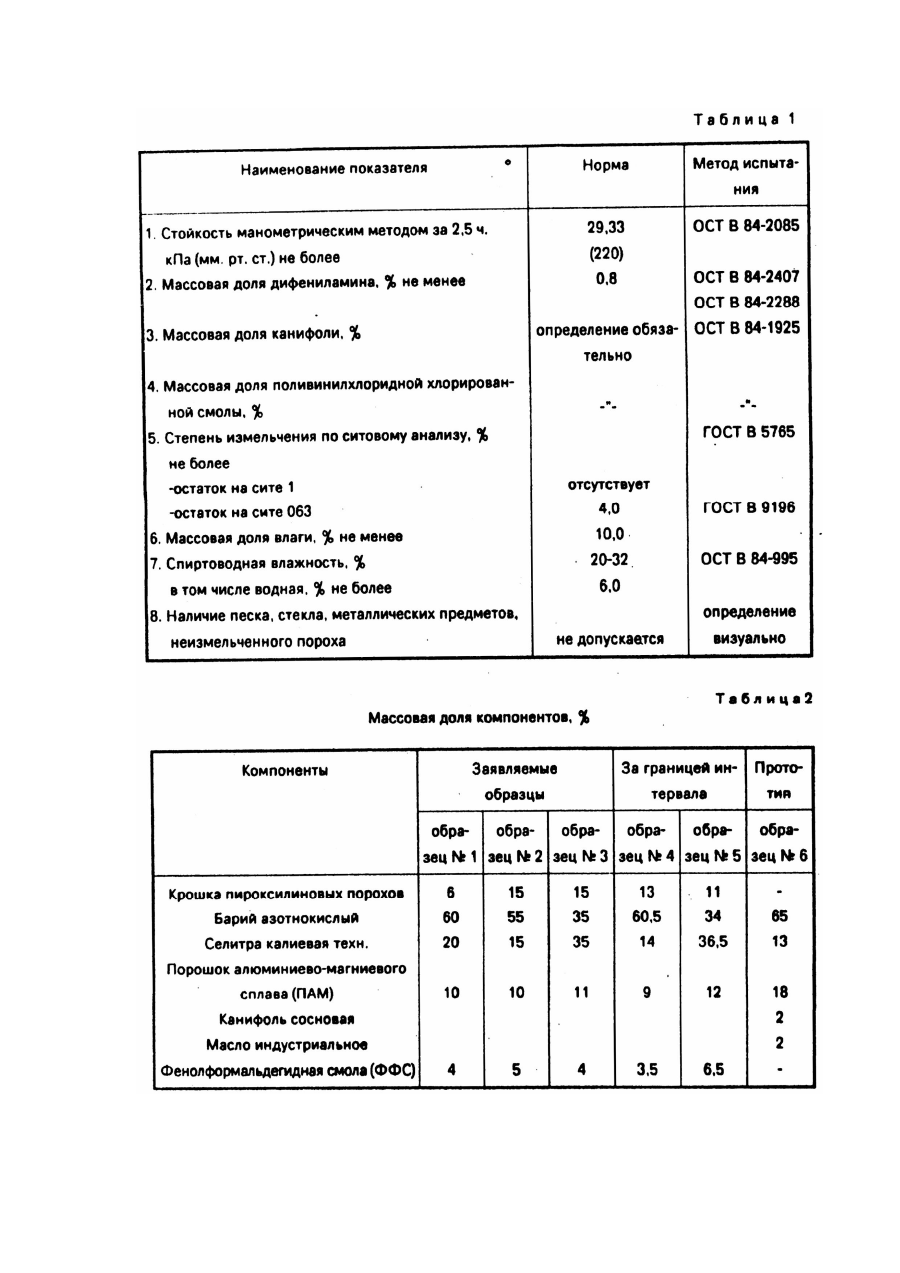

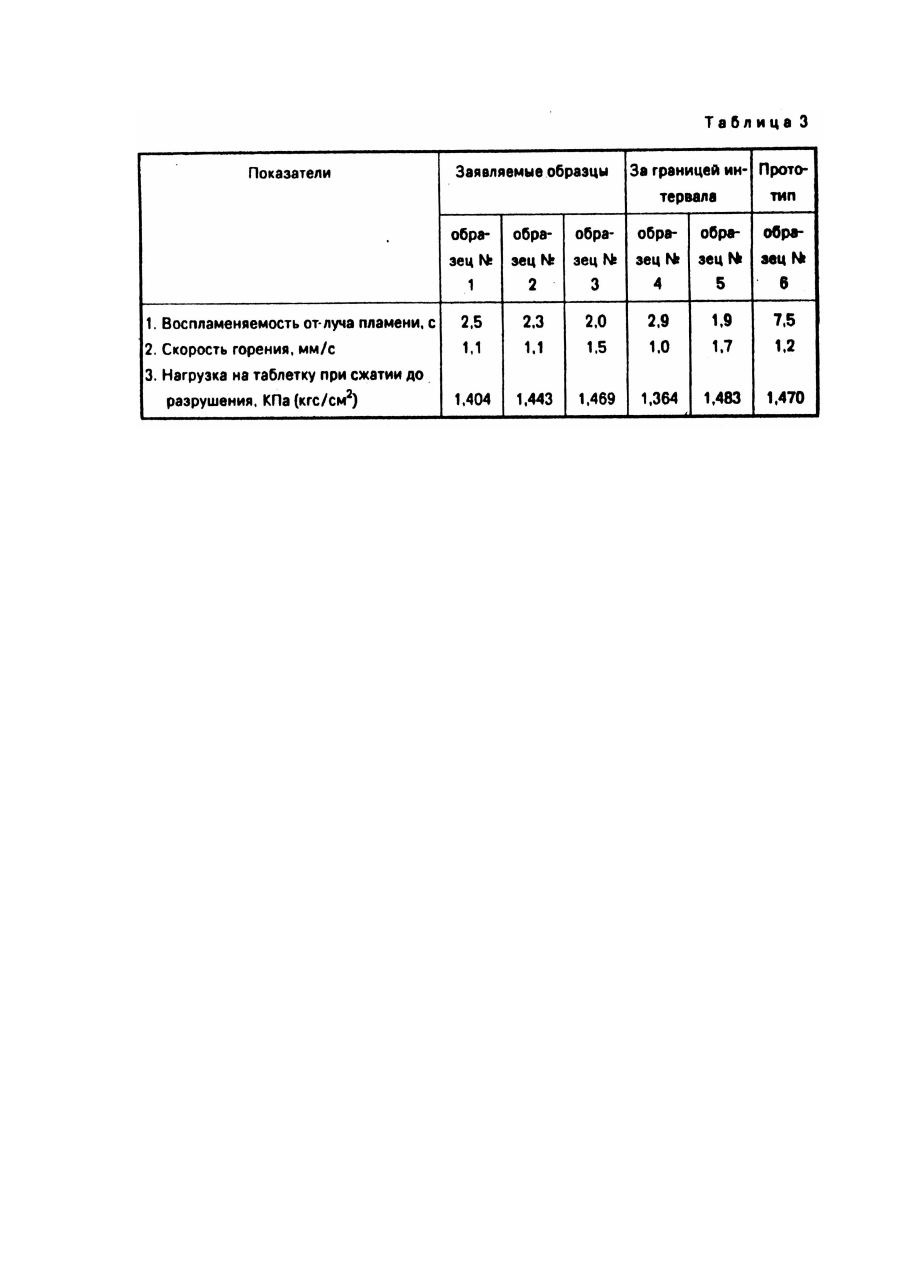

Изобретение относится к области пиротехнических составов сигнального цветного огня и может быть использовано при разработке й изготовлении пиротехнических зарядов. Известны пиротехнические составы сигнального белого огня [1], содержащие в мас.%: Недостатком известного состава является плохая воспламеняемость, неустойчивое горение, применение дополнительного воспламенителя - дымного пороха, что увеличивает опасность производства, недостаточная насыщенность пламени цветом, дефицитность компонентов. В основу изобретения поставлена задача разработать пиротехнический состав сигнального белого огня, в котором замена составляющих компонентов, позволила бы обеспечить улучшенную воспламеняемость, цветовой эффект, выделение большого количества тепла, способствующего интенсификации и равномерности горения, полного сгорания пиротехнического состава. Кроме того, использование отходов порохового производства, устаревших порохов, недефицитных более дешевых порошков металлов позволит удешевить производство, утилизировать отходы. Сущность изобретения заключается в том, что в известном пиротехническом составе сигнального белого огня, содержащем барий азотнокислый, селитру калиевую техническую, горючее - порошок алюминиево-магниевого сплава и связующее, согласно изобретению, в качестве горючего состав содержит крошку пироксилинового пороха, в качестве связующего фенолформальдегидную смолу при следующих соотношениях компонентов, мас.%: Применяемая для изготовления пиротехнического состава крошка пироксинового пороха, отходов порохового производства, порохов Госрезерва с истекшим гарантийным сроком хранения должна удовлетворять требованиям, указанным в табл.1. Изготовлено 5 образцов пиротехнических составов сигнального белого огня с различным содержанием компонентов, представленных в таблице 2. Образцы №4 и №5 имеют низкую скорость горения, невысокую механическую прочность, а следовательно и низкую интенсивность светообразования. Из расчетного количества измельченной фенолформальдегидной смолы ГОСТ 18694 - 80 совместно с этиловым спиртом ректификационным техническим ГОСТ 18300 - 78 готовили лак следующим образом: засыпали в стеклянную емкость с крышкой навеску смолы, заливали 50мл спирта этилового ректификационного и перемешивали с помощью лабораторной мешалки в течение 30мин до полного растворения смолы, после чего в лак добавляли навеску порошка алюминиево-магниевого сплава (ПАМ) ГОСТ 5593 - 78. Параллельно в плоскодонной колбе производили смешение компонентов: азотнокислого бария ГОСТ 1713 - 72, селитры калиевой технической ГОСТ 4217 - 77 и крошки пироксилиновых порохов ОСТ В 84 251 - 88 с помощью электронной универсальной трясучки. В лопастной лабораторный смеситель с Z-образными лопастями емкостью 1л производили загрузку в следующей последовательности: порциями засыпали содержимое колбы, периодически добавляя смесь лака в ПАМ. Перемешивание компонентов производили при комнатной температуре до получения однородной гомогенной массы в течение 25 - 30мин. По окончании перемешивания массу перегружали на лоток и порционно протирали резиновой пробкой на сите с сеткой 0,4. Полученные гранулы пиротехнической массы в лотке устанавливали в сушильный шкаф и сушили при температуре 55 - 60°C в течение 2,5 - 3,0ч. Высушенную массу выпрессовывали на прессе П-50 при давлении 2,5тс/см2 и засыпали навеску 4г в специально изготовленный пресс-инструмент. Полученные из заявляемого состава пиротехнические таблетки испытывали на воспламеняемость, скорость горения, прочность таблетки. Насыщенность пламени цветом определяли визуально. Параллельно велись испытания с прототипом - штатными таблетками сигнального белого огня. Результаты испытания приведены в табл.3. Результаты испытаний показали, что заявляемый пиротехнический состав сигнального белого огня обеспечивает улучшенную воспламеняемость, цветовой эффект, выделение большого количества тепла, способствующего интенсификации и равномерности горения, полного сгорания пиротехнического состава.
