Склад для антикорозійних покриттів

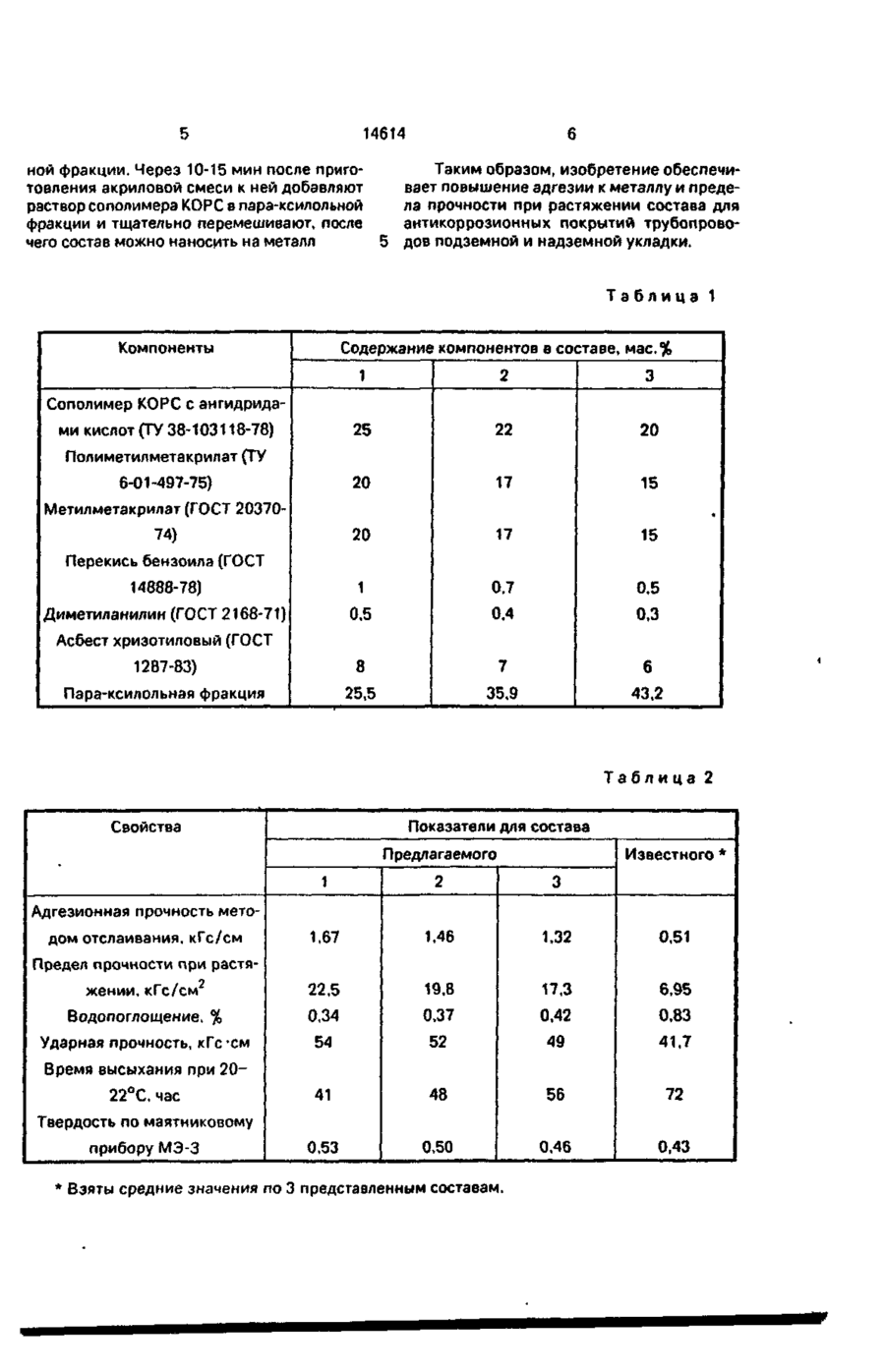

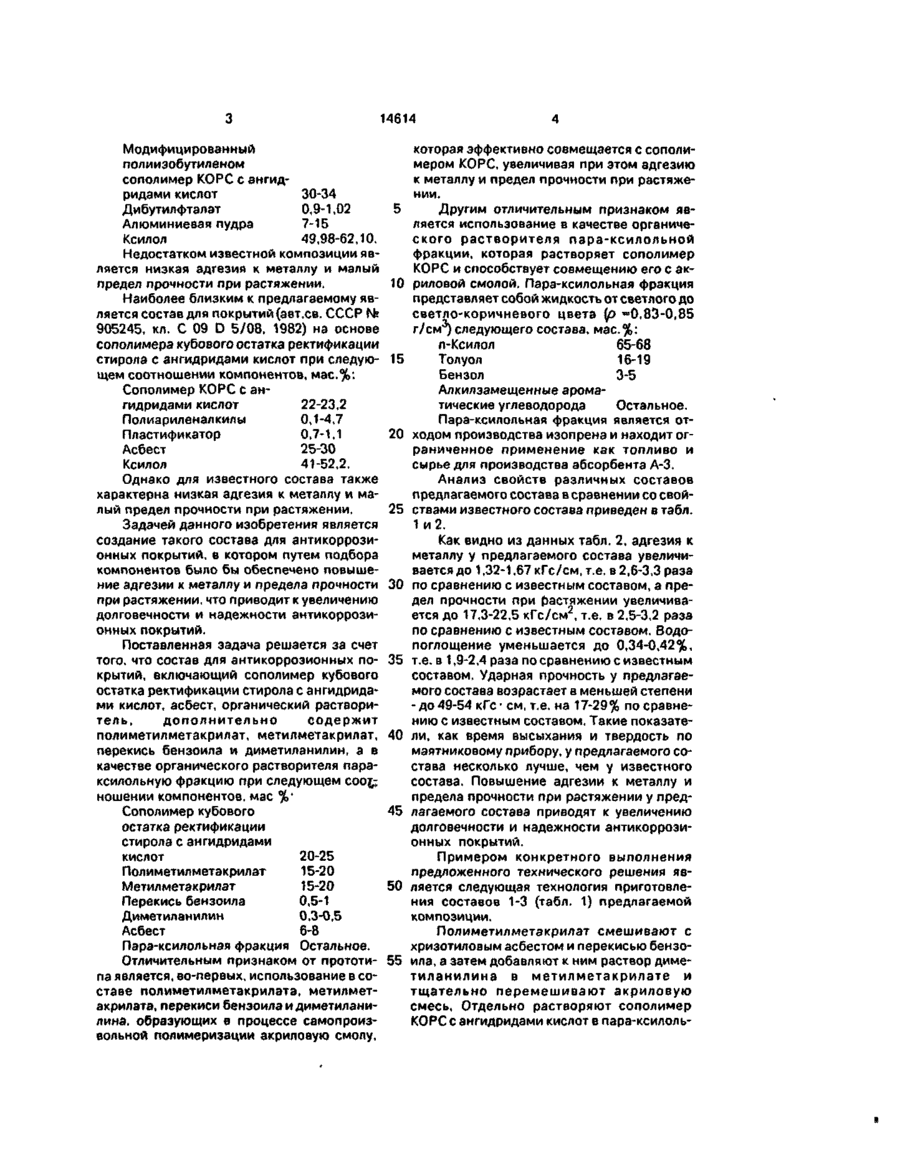

Состав для антикоррозионных покрытий, включающий сополимер кубового остатка ректификации стирола с ангидридами кислот, асбест', органический растворитель, о т л и ч а ю щ и й с я тем, что он дополни тельно содержит полиметилметакрилат, Метилметакрилат, перекись бензоила и диметиланилин, а в качестве органического растворителя пара-ксилольную фракцию при следующем соотношении компонентов, мас.%: Сополимер кубового остатка ректификации стирола с ангидридами кислот 20-25 Полиметилметакрилат 15-20 Метилметакрилат 15-20 Перекись бензоила 0,5-1 Диметиланилин 0,3-0,5 Асбест 6-8 Пара-ксилольная фракция Остальное. о Изобретение относится к составам для антикоррозионных покрытий стальных трубопроводов подземной и надземной укладки. Известен состав для покрытия (авт.св. СССР № 1052526, кл. С 09 D 3/733, 1983) на основе сополимера кубового остатка ректификации стирола с малеиновым ангидридом, содержащий в качестве пластификатора высококипящую фракцию декобальтизированного кубового остатка ректификации продуктов гидро.формилирования при следующем соотношении компонентов, мас.%: Сополимер КОРС с малеиновым ангидридом 30-40 Фракция с температурой кипения 27О-300°С 2-8 Органический растворитель Остальное Однако для известного состава характерна низкая адгезия к металлу и малый предел прочности при растяжении. Известна композиция для покрытия (авт.св. СССР № 897818, кл. С 09 D 5/08, 1982) на основе модифицированного полиизобутиленом сополимера кубового остатка ректификации стирола с ангидридами кислот следующего состава, мас.%: 14614 Модифицированный полиизобутиленом сополимер КОРС с ангидридами кислот 30-34 Дибутилфталат 0,9-1,02 5 Алюминиевая пудра 7-15 Ксилол 49,98-62,10. Недостатком известной композиции является низкая адгезия к металлу и малый предел прочности при растяжении. 10 Наиболее близким к предлагаемому является состав для покрытий (авт.св. СССР № 905245, кл. С 09 D 5/08, 1982) на основе сополимера кубового остатка ректификации стирола с ангидридами кислот при следую- 15 щем соотношении компонентов, мас.%: Сополимер КОРС с ангидридами кислот 22-23,2 Полиариленалкилы 0,1-4,7 Пластификатор 0,7-1,1 20 Асбест 25-30 Ксилол 41-52,2. Однако для известного состава также характерна низкая адгезия к металлу и малый предел прочности при растяжении. 25 Задачей данного изобретения является создание такого состава для антикоррозионных покрытий, в котором путем подбора компонентов было бы обеспечено повышение адгезии к металлу и предела прочности 30 при растяжении, что приводит к увеличению долговечности и надежности антикоррозионных покрытий. Поставленная задача решается за счет того, что состав для антикоррозионных по- 35 крытий, включающий сополимер кубового остатка ректификации стирола с ангидридами кислот, асбест, органический растворитель, дополнительно содержит полиметилметакрилат, метилметакрилат, 40 перекись бензоила и диметиланилин, а в качестве органического растворителя параксилол ьную фракцию при следующем соот^ ношении компонентов, мае %' Сополимер кубового 45 остатка ректификации стирола с ангидридами кислот 20-25 Полиметилметакрилат 15-20 Метилметакрилат 15-20 50 Перекись бензоила 0,5-1 Диметиланилин 0,3-0,5 Асбест 6-8 Пара-ксилольная фракция Остальное. Отличительным признаком от прототи- 55 па является, во-первых, использование в составе полиметилметакрилата, метилметакрилата, перекиси бензоила и диметиланилина, образующих в процессе самопроизвольной полимеризации акриловую смолу, которая эффективно совмещается с сополимером КОРС, увеличивая при этом адгезию к металлу и предел прочности при растяжении. Другим отличительным признаком является использование в качестве органического растворителя пэра-ксилольной фракции, которая растворяет сополимер КОРС и способствует совмещению его с акриловой смолой. Пара-ксилольная фракция представляет собой жидкость от светлого до светло-коричневого цвета [р =0,83-0,85 г/см3) следующего состава, мас.%: п-Ксилол 65-68 Толуол 16-19 Бензол 3-5 Алкилзамещенные ароматические углеводорода Остальное. Пара-ксилольная фракция является отходом производства изопрена и находит ограниченное применение как топливо и сырье для производства абсорбента А-3. Анализ свойств различных составов предлагаемого состава в сравнении со свойствами известного состава приведен в табл. 1 и 2. Как видно из данных табл. 2, адгезия к металлу у предлагаемого состава увеличивается до 1,32-1,67 кГс/см, т.е. в 2,6-3,3 раза по сравнению с известным составом, а предел прочности при растяжении увеличивается до 17,3-22,5 кГс/см 2 , т.е. в 2,5-3,2 раза по сравнению с известным составом. Водопоглощение уменьшается до 0,34-0,42%, т.е. в 1,9-2,4 раза по сравнению с известным составом. Ударная прочность у предлагаемого состава возрастает в меньшей степени -до 49-54 к Г с см, т.е. на 17-29% по сравнению с известным составом. Такие показатели, как время высыхания и твердость по маятниковому прибору, у предлагаемого состава несколько лучше, чем у известного состава. Повышение адгезии к металлу и предела прочности при растяжении у предлагаемого состава приводят к увеличению долговечности и надежности антикоррозионных покрытий. Примером конкретного выполнения предложенного технического решения является следующая технология приготовления составов 1-3 (табл. 1) предлагаемой композиции. Полиметилметакрилат смешивают с хризотиловым асбестом и перекисью бензоила, а затем добавляют к ним раствор диметиланилина в метилметакрилате и тщательно перемешивают акриловую смесь, Отдельно растворяют сополимер КОРС с ангидридами кислот в пара-ксилоль 14614 ной фракции. Через 10-15 мин после приготовления акриловой смеси к ней добавляют раствор сополимера КОРС в пара-ксилол ьной фракции и тщательно перемешивают, после чего состав можно наносить на металл Таким образом, изобретение обеспечивает повышение адгезии к металлу и предела прочности при растяжении состава для антикоррозионных покрытий трубопроводов подземной и надземной укладки. Таблица 1 Компоненты Содержание компонентов в составе, мас.% 1 2 3 25 22 20 6-01-497-75) Метилметакрилат (ГОСТ 20370 20 17 15 74) 20 17 15 14888-78) 1 0,7 0,5 Диметиланилин (ГОСТ 2168-71) 0,5 0,4 0,3 1287-83) 8 7 6 Пара-ксилольная фракция 25,5 35,9 43,2 Сополимер КОРС с ангидридами кислот (ТУ 38-103113-78) Полиметилметакрилат (ТУ * Перекись бензоила (ГОСТ Асбест хризотиловый (ГОСТ Таблица 2 Показатели для состава Свойства Предлагаемого Известного * 1 2 3 1.67 1,46 1.32 0,51 жении,кГс/см 22,5 19.8 17.3 6,95 Водопоглощение, % 0,34 0,37 0,42 0,83 Ударная прочность, кГссм 54 52 49 41,7 41 48 56 72 0,53 0,50 0,46 0,43 Адгезионная прочность методом отслаивания,кГс/см Предел прочности при растя Время высыхания при 2022°С, час Твердость по маятниковому прибору МЭ-3 * Взяты средние значения по 3 представленным составам. 14614 Упорядник Замовлення 4140 Техред М.Моргентал Коректор Л. Філь Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
