Завантажити PDF файл.

Формула / Реферат

Вулканизуемая резиновая смесь на основе карбоцепного каучука, содержащая активатор вулканизации - оксид цинка, отличающаяся тем, что активатор вулканизации дополнительно со­держит сульфид цинка в отношении к оксиду цин­ка равном (0,5-1,0):2 мас.ч. на 100 мас.ч. каучука.

Текст

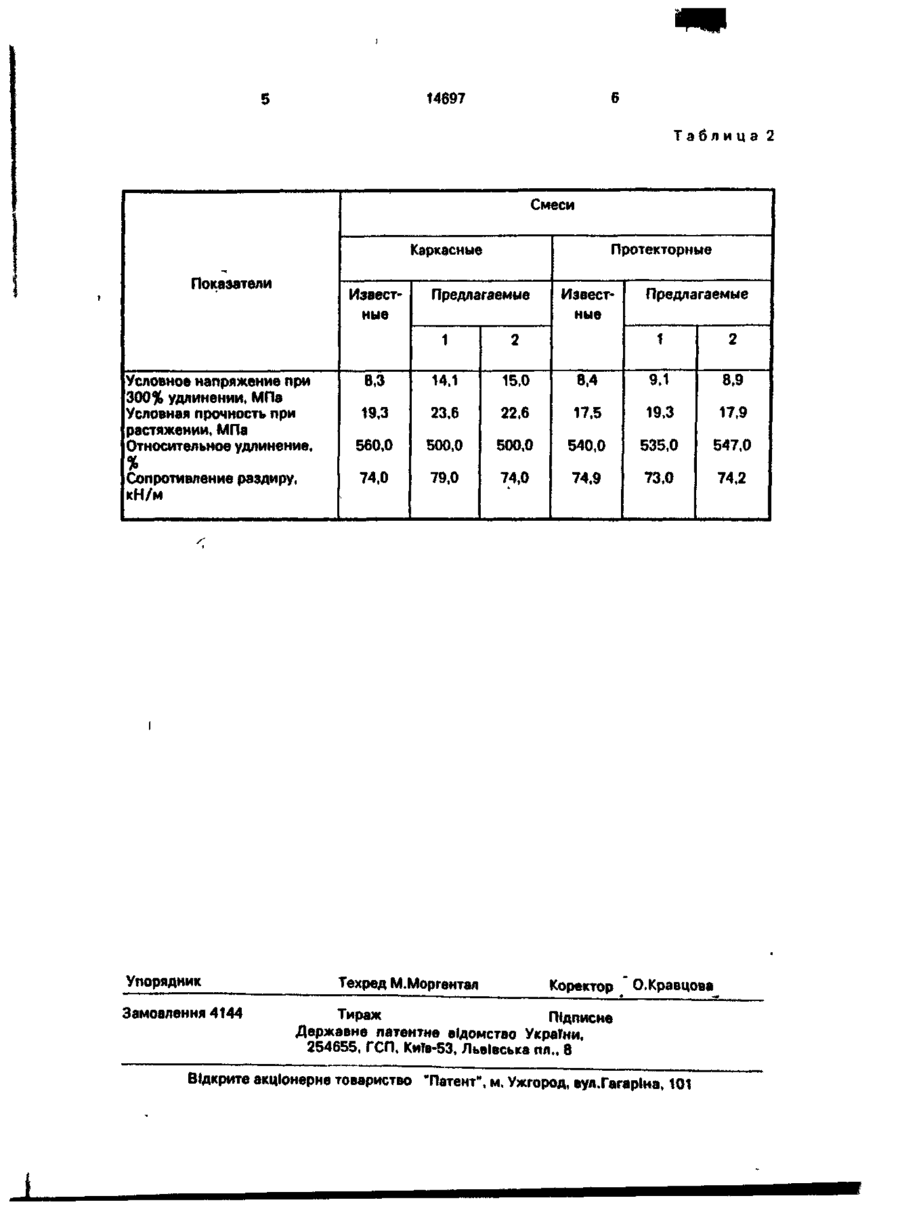

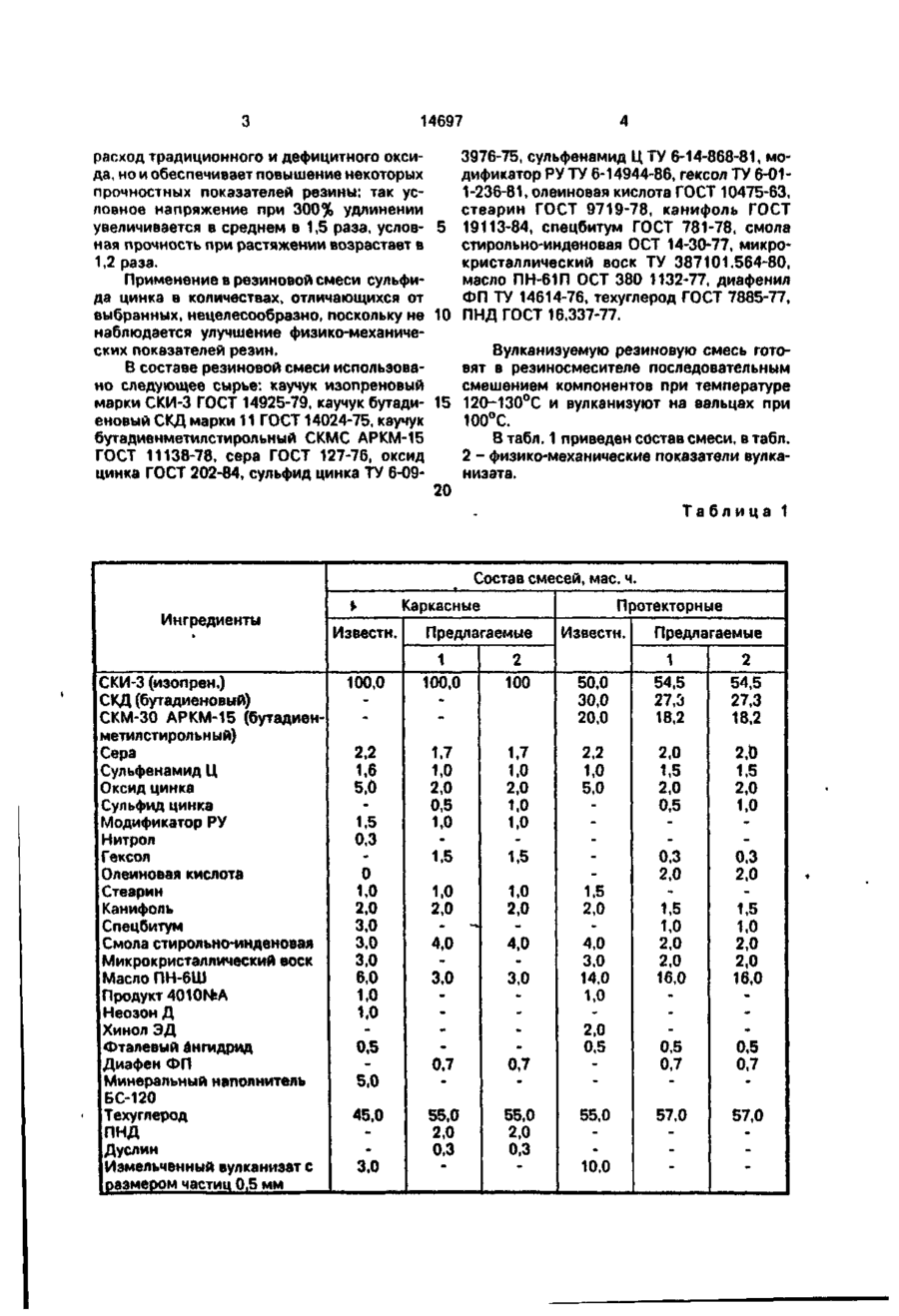

Вулканизуемая резиновая смесь на основе карбоцепного каучука, содержащая активатор вулканизации - оксид цинка, о т л и ч а ю щ а я с я тем, что активатор вулканизации дополнительно содержит сульфид цинка в отношении к оксиду цинка равном (0,5-1,0):2 мас.ч. на 100 мас.ч. каучука. Поставленная задача решается вулканизуемой резиновой смесью на основе карбоцепного каучука, содержащей активатор вулканизации - оксид цинка, который согласно изобретению, дополнительно содержит сульфид цинка в отношении к оксиду цинка (0,5-1,0):2 на 100 мас.ч. каучука. Сульфид цинка не относится к разряду остродефицитных продуктов, поскольку для его производства используют сульфат цинка, получаемый из отходов производства цинковых белил и сульфид щелочного металла или аммония, которыми отечественная промышленность располагает в достаточном количестве. Введение в состав вулканизуемой смеси 2 мас.ч. оксида цинка на 100 мас.ч. каучука без сульфида цинка приводит к снижению плотности пространственной сетки и ухудшению технических свойств вулканизата после достижения оптимума вулканизации. Использование в составе активатора вулканизации указанных количеств сульфида цинка не только значительно снижает С > 14697 расход традиционного и дефицитного окси3976-75, сульфенамид Ц ТУ 6-14-868-81, мода, но и обеспечивает повышение некоторых дификатор РУ ТУ 6-14944-86, гексол ТУ 6-01прочностных показателей резины: так ус1-236-81, олеиновая кислота ГОСТ 10475-63, ловное напряжение при 300% удлинении стеарин ГОСТ 9719-78, канифоль ГОСТ увеличивается в среднем в 1,5 раза, услов19113-84, спецбитум ГОСТ 781-78, смола ная прочность при растяжении возрастает в стирольно-инденовая ОСТ 14-30-77, микро1,2 раза. кристаллический воск ТУ 387101.564-80, масло ПН-61П ОСТ 380 1132-77, диафенил Применение в резиновой смеси сульфиФП ТУ 14614-76, техуглерод ГОСТ 7885-77, да цинка в количествах, отличающихся от выбранных, нецелесообразно, поскольку не 10 ПНД ГОСТ 16,337-77. наблюдается улучшение физико-механических показателей резин, Вулканизуемую резиновую смесь готоВ составе резиновой смеси использовавят в резиносмесителе последовательным но следующее сырье: каучук изопреновый смешением компонентов при температуре марки СКИ-3 ГОСТ 14925-79, каучук бутади- 15 120-130°С и вулканизуют на вальцах при еновый СКД марки 11 ГОСТ 14024-75, каучук 100°С. бутадиенметилстирольный СКМС АРКМ-15 В табл. 1 приведен состав смеси, в табл. ГОСТ 11138-78, сера ГОСТ 127-76, оксид 2 - физико-механические показатели вулкацинка ГОСТ 202-84, сульфид цинка ТУ 6-09низата. 20 Таблица 1 Состав смесей, мае. ч. * Ингредиенты СКИ-3 (изопрен.) СКД (бутадиеновый) СКМ-30 АРКМ-15 (бутадиенметилстирольный) Сера Сульфенамид Ц Оксид цинка Сульфид цинка Модификатор РУ Нитрол Гексол Олеиновая кислота Стеарин Канифоль Спецбитум Смола стирольно-инденовая Микрокристаллический воск Масло ПН-6Ш Продукт 401 ONsA Неозон Д Хинол ЭД Фталевый ангидрид Диафен ФП Минеральный наполнитель БС-120 Техуглерод ПНД Дуслин Измельченный вулканизат с размером частиц 0,5 мм Извести, 100,0 2,2 1,6 5,0 1,5 0,3 0 1,0 2,0 3,0 3,0 3,0 6,0 1,0 1,0 0,5 5,0 45,0 3,0 1 каркасные Протекторные Предлагаемые 1 100,0 2 100 1,7 1,0 2,0 0,5 1.0 1,5 1,7 1,0 2,0 1,0 1,0 1,5 1,0 2,0 Извести. Предлагаемые 50,0 30,0 20,0 1 54,5 27,3 18,2 2 54,5 27,3 18,2 4,0 3,0 0,7 2,0 1,5 2,0 0,5 0,3 2,0 1,5 1,0 2,0 2,0 16,0 0,5 0,7 2,0 1,0 2,0 4,0 3,0 0,7 2,2 1,0 5,0 1,5 2,0 4,0 3,0 14,0 1,0 2,0 0,5 1,5 2,0 1,0 0,3 2,0 1,5 1,0 2,0 2,0 16,0 0,5 0,7 55,0 2,0 0,3 55,0 2,0 0,3 55,0 10,0 57,0 57,0 14697 Таблица 2 Смеси Протекторные Каркасные Показатели Известные Предлагаемые Упорядник Замовлення 4144 Предлагаемые 1 2 8,4 9,1 8,9 22,6 17,5 19,3 17,9 500,0 500,0 540,0 535,0 547,0 79,0 74,0 74,9 73,0 74,2 1 Условное напряжение при 300% удлинении, МПа Условная прочность при растяжении, МПа Относительное удлинение, % Сопротивление раздиру, кН/м Известные 2 8,3 14.1 15,0 19,3 23,6 560,0 74,0 Техред М.Моргентал Коректор О.Кравцова Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101

Дивитися

Додаткова інформація

Автори англійською

Kuprii Yevhen Ivanovych, Zaikina Liubov Yahorivna, Maslosh Volodymyr Zinoviiovych, Maslosh Volodymyr Zinoviovych, Mykulenko Liudmyla Ivanivna, Boiarska Nona Oleksandrivna

Автори російською

Куприй Евгений Иванович, Заикина Любовь Ягоровна, Маслош Володимир Зиновийович, Маслош Владимир Зиновьевич, Микуленко Людмила Ивановна, Боярская Нона Александровна

МПК / Мітки

МПК: C08L 9/00, C01G 9/00

Мітки: суміш, вулканізуюча, гумова

Код посилання

<a href="https://ua.patents.su/4-14697-vulkanizuyucha-gumova-sumish.html" target="_blank" rel="follow" title="База патентів України">Вулканізуюча гумова суміш</a>

Подібні патенти
