Hаваhтажувальhа машиhа

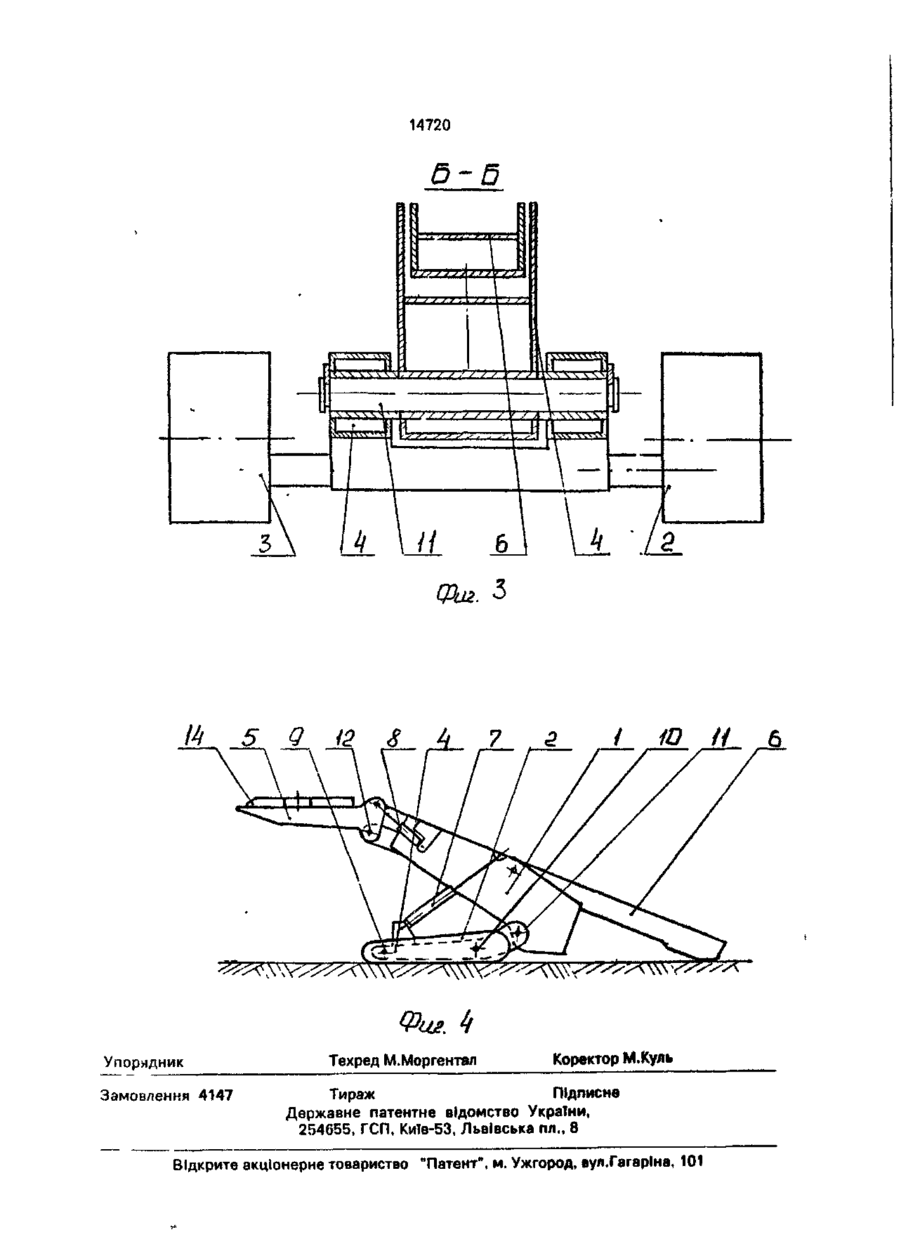

Погрузочная машина, включающая корпус, гусеничные тележки, а также заборную часть и разгрузочный конвейер, соединенные между собой посредством осей и гидроцилиндров, о т л и ч а ю щ а я с я тем, что ось поворота корпуса расположена позади гусеничных тележек на раме, соединенной жестко с последними, при этом в передней части рамы выполнены упоры для ограничения поперечнь'х перемещений корпуса, а также гидроцилиндры, соединяющие корпус с рамой. С > Изобретение относится к погрузочным машинам непрерывного действия используемых в горной промышленности, преимущественно угольной. Известны погрузочные машины, включающие корпус жестко соединенный с гусеничными тележками, заборную часть, связанную с корпусом посредством шарнира и гидроцилиндра, разгрузочный конвейер (Топорков А.А. и др. Машины и оборудование для очистных и проходческих работ. Отраслевой каталог, ч, И. М м 1991 с. 54, рис. 45, с. 58, рис. 49). Недостатком данного вида машин является ограниченная возможность подъема и опускания носка заборной части относительно подошвы гусениц из-за того, что ось поворота забойной части расположена в передней части гусеничной телбжки. Это не позволяет эффективно выбирать породу из глубоких выемок и использовать заборную часть в качестве монтажного полка для возведения крепи. В настоящее время процесс крепления в забоях, оснащенных машинами данного типа практически не механизирован. Наиболее близким к изобретению по технической сущности является погрузочная машина по авт. св. СССР № 1082972, кл. Е 21 F 13/00, 1984, включающая корпус, шарнирно связанный с гусеничными тележками осью и гидроцилиндрами управления, разгрузочный конвейер, заборную часть, выполненную из двух полурам, связанных между собой посредством шарнира и дополнительного гидроцилиндра, соединяющего подвижную полураму заборной части с корпусом. К недостаткам такой машины можно отнести следующие: ё 14720 1. Ограниченная возможность подъема носка нагребающей части относительно подошвы гусениц, из-за того, что ось поворота корпуса расположена примерно посредине гусеничной тележки между обводным коле- 5 сом и приводной звездой, при этом угол поворота корпуса ограничен его задней нижней кромкой, которая находится на значительном расстоянии от оси поворота. 2. Невозможность использования за- 10 борной части в качестве монтажного полка для возведения крепи. 3. Значительные нагрузки на ось и элементы ее соединения с корпусом и гусеничными тележками при поперечных 15 смещениях заборной части, связанные с тем, что ось является единственным элементом воспринимающим все нагрузки. В основу изобретения поставлена задача создания погрузочной машины, в кото- 20 рой, за счет увеличения плеча от оси поворота корпуса до носка заборной части и угла поворота корпуса относительно гусеничных тележек, обеспечивается максимальный подъем заборной части и 25 удержание ее в горизонтальном положении, что позволяет использовать заборную часть в качестве монтажного полка для возведения постоянной крепи, значительно уменьшаются нагрузки на элементы соединения 30 корпуса с рамой. Поставленная задача решается тем, что в погрузочной машине, включающей корпус, связанный посредством оси поворота корпуса и гидроцилиндр, гусеничные тележки, а 35 также заборную часть и разгрузочный конвейер, соединенные между собой посредством осей и гидроцилиндров, согласно изобретению, ось поворота корпуса расположена позади гусеничных тележек на раме, 40 соединенной жестко с последними, при этом в передней части рамы установлены упоры для ограничения поперечных перемещений корпуса, а также гидроцилиндры, соединяющие ее с корпусом. 45 Такое решение позволяет существенно расширить функциональные возможности машины за счет использования заборной части в качестве монтажного полка для возведения постоянной крепи и, тем самым, 50 механизировать наиболее трудоемкую операцию проходческого цикла, а также повысить оощую надежность машины. Сущность изобретения поясняется чертежами, на которых изображены: на фиг. 1 общий вид машины, работающей по уборке породы (вид сбоку); на фиг. 2 - разрез по А-А; на фиг. 1; на фиг. 3 - разрез по Б-Б на фиг. 1; на фиг. 4 - общий вид погрузочной машины, работающей по возведению крепи (вид сбоку), Погрузочная машина состоит из корпуса 1, гусеничных тележек 2,3, рамы 4, заборной части 5, конвейера 6, гидроцилиндров 7 поворота корпуса 1 и гидроцилиндров 8 подъема-опускания заборной части 5. Гусеничные тележки 2, 3 закреплены к раме 4 осями 9, 10, а корпус 1 осью 11 и гидроцилиндрами 7. Заборная часть 5 соединена с корпусом 1 осью 12 и гидроцилиндрами 8. В передней части рамы установлены упоры 13 для ограничения поперечных перемещений корпуса 1 и разгрузки задней оси 11 пои работе машины по уборке породы. Погрузочная машина работает следующим образом. При выполнении основного цикла работы - уборки породы корпус 1 находится в опущенном положении и опирается в передней части на раму 4 и упоры 13, а носок заборной части 5, гидроцилиндрами 8 опускается до уровня подошвы гусениц. При перемещении машины вперед заборная часть 5 внедряется в штабель разрушенной породы и нагребающими лапами 14 производит ее погрузку на центральной конвейер 6, по которому производится транспортировка, а затем разгрузка в другие транспортные средства. После окончания цикла уборки породы корпус 1 гидроцилиндрами его подъема 7 поворачивается относительно оси 11 на необходимый угол, при этом заборная часть 5 поднимается относительно подошвы гусениц задано с корпусом 1. Установка заборной части 5 в горизонтальное положение осуществляется гидроцилиндрами 8, которые заворачивают ее на необходимый угол относительно оси 12. После этого машина полностью отключается и заборная часть 5 используется в качестве монтажного полка для возведения постоянной крепи, установки затяжки, подвески вентиляционной трубы и выполнения других операций проходческого цикла. V- V П Оі і д і огш 14720 6-5 1 Упорядник Замовлення 4147 Техред М.Моргентал Ю 11 Коректор М.Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиІв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101 Ь
