Змішувач-аератор компосту

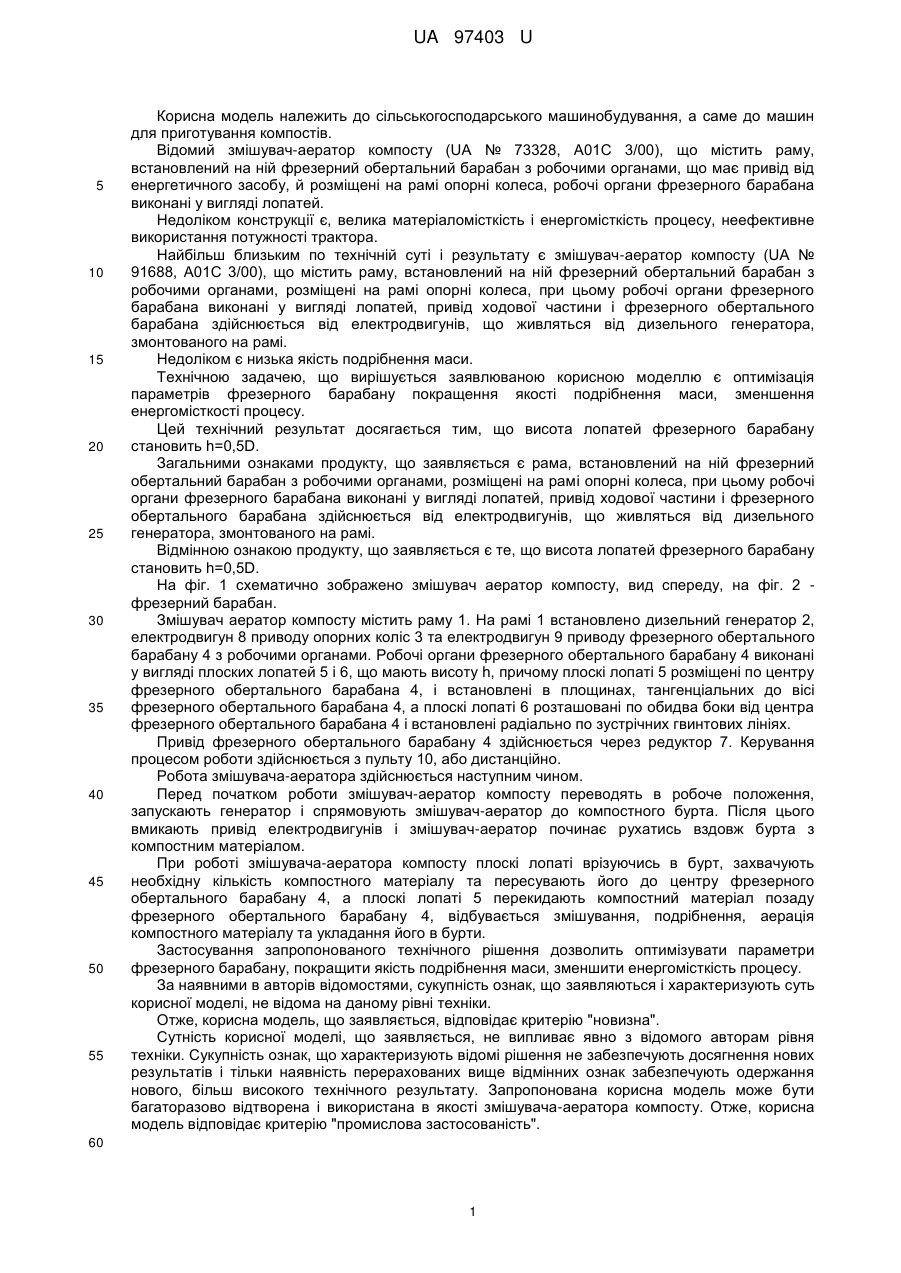

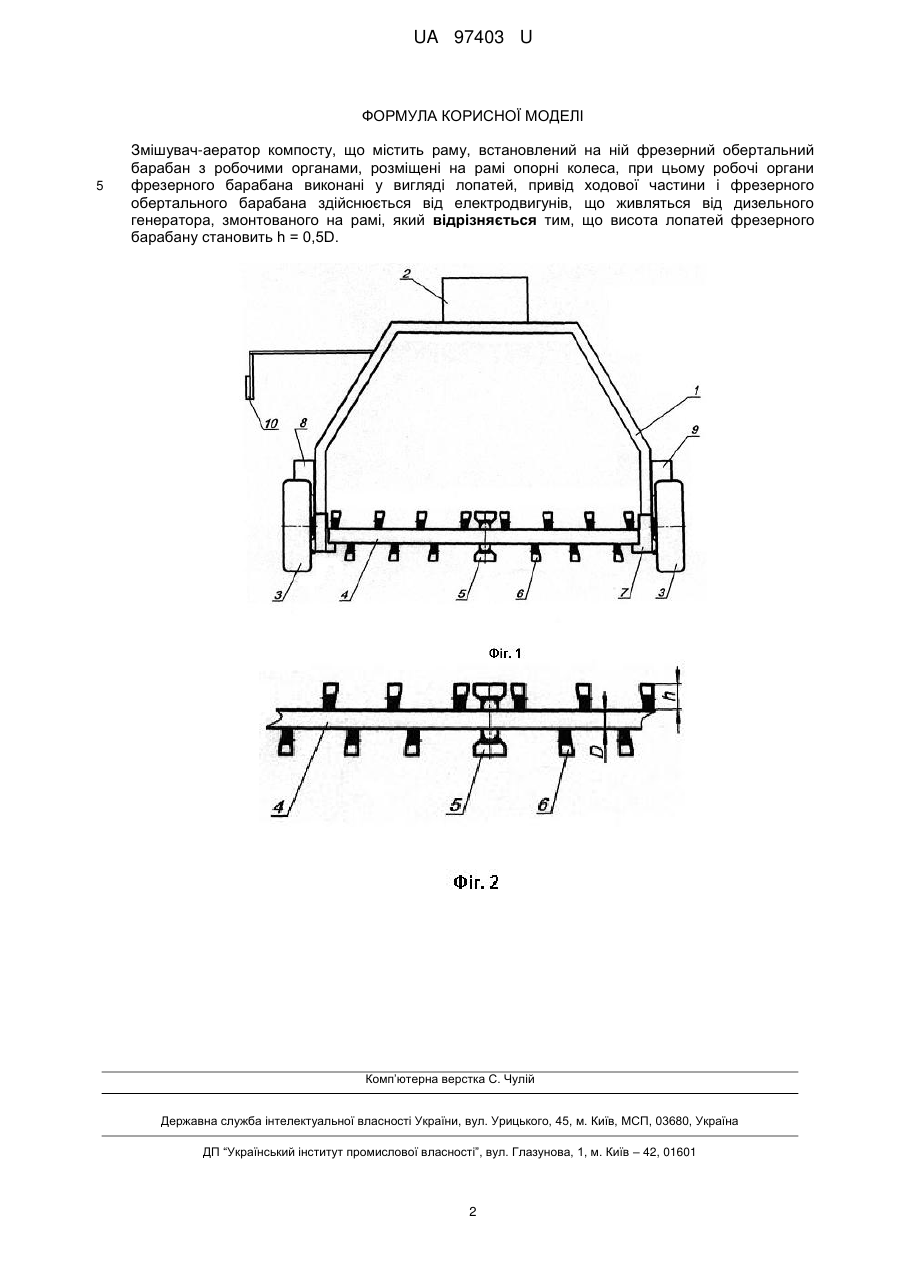

Реферат: Змішувач-аератор компосту, що містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, розміщені на рамі опорні колеса, при цьому робочі органи фрезерного барабана виконані у вигляді лопатей, привід ходової частини і фрезерного обертального барабана здійснюється від електродвигунів, що живляться від дизельного генератора, змонтованого на рамі, причому висота лопатей фрезерного барабану становить h = 0,5D. UA 97403 U (12) UA 97403 U UA 97403 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, а саме до машин для приготування компостів. Відомий змішувач-аератор компосту (UA № 73328, А01С 3/00), що містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привід від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей. Недоліком конструкції є, велика матеріаломісткість і енергомісткість процесу, неефективне використання потужності трактора. Найбільш близьким по технічній суті і результату є змішувач-аератор компосту (UA № 91688, А01С 3/00), що містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, розміщені на рамі опорні колеса, при цьому робочі органи фрезерного барабана виконані у вигляді лопатей, привід ходової частини і фрезерного обертального барабана здійснюється від електродвигунів, що живляться від дизельного генератора, змонтованого на рамі. Недоліком є низька якість подрібнення маси. Технічною задачею, що вирішується заявлюваною корисною моделлю є оптимізація параметрів фрезерного барабану покращення якості подрібнення маси, зменшення енергомісткості процесу. Цей технічний результат досягається тим, що висота лопатей фрезерного барабану становить h=0,5D. Загальними ознаками продукту, що заявляється є рама, встановлений на ній фрезерний обертальний барабан з робочими органами, розміщені на рамі опорні колеса, при цьому робочі органи фрезерного барабана виконані у вигляді лопатей, привід ходової частини і фрезерного обертального барабана здійснюється від електродвигунів, що живляться від дизельного генератора, змонтованого на рамі. Відмінною ознакою продукту, що заявляється є те, що висота лопатей фрезерного барабану становить h=0,5D. На фіг. 1 схематично зображено змішувач аератор компосту, вид спереду, на фіг. 2 фрезерний барабан. Змішувач аератор компосту містить раму 1. На рамі 1 встановлено дизельний генератор 2, електродвигун 8 приводу опорних коліс 3 та електродвигун 9 приводу фрезерного обертального барабану 4 з робочими органами. Робочі органи фрезерного обертального барабану 4 виконані у вигляді плоских лопатей 5 і 6, що мають висоту h, причому плоскі лопаті 5 розміщені по центру фрезерного обертального барабана 4, і встановлені в площинах, тангенціальних до вісі фрезерного обертального барабана 4, а плоскі лопаті 6 розташовані по обидва боки від центра фрезерного обертального барабана 4 і встановлені радіально по зустрічних гвинтових лініях. Привід фрезерного обертального барабану 4 здійснюється через редуктор 7. Керування процесом роботи здійснюється з пульту 10, або дистанційно. Робота змішувача-аератора здійснюється наступним чином. Перед початком роботи змішувач-аератор компосту переводять в робоче положення, запускають генератор і спрямовують змішувач-аератор до компостного бурта. Після цього вмикають привід електродвигунів і змішувач-аератор починає рухатись вздовж бурта з компостним матеріалом. При роботі змішувача-аератора компосту плоскі лопаті врізуючись в бурт, захвачують необхідну кількість компостного матеріалу та пересувають його до центру фрезерного обертального барабану 4, а плоскі лопаті 5 перекидають компостний матеріал позаду фрезерного обертального барабану 4, відбувається змішування, подрібнення, аерація компостного матеріалу та укладання його в бурти. Застосування запропонованого технічного рішення дозволить оптимізувати параметри фрезерного барабану, покращити якість подрібнення маси, зменшити енергомісткість процесу. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Сутність корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана в якості змішувача-аератора компосту. Отже, корисна модель відповідає критерію "промислова застосованість". 60 1 UA 97403 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Змішувач-аератор компосту, що містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, розміщені на рамі опорні колеса, при цьому робочі органи фрезерного барабана виконані у вигляді лопатей, привід ходової частини і фрезерного обертального барабана здійснюється від електродвигунів, що живляться від дизельного генератора, змонтованого на рамі, який відрізняється тим, що висота лопатей фрезерного барабану становить h = 0,5D. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
