Фіксатор хребта

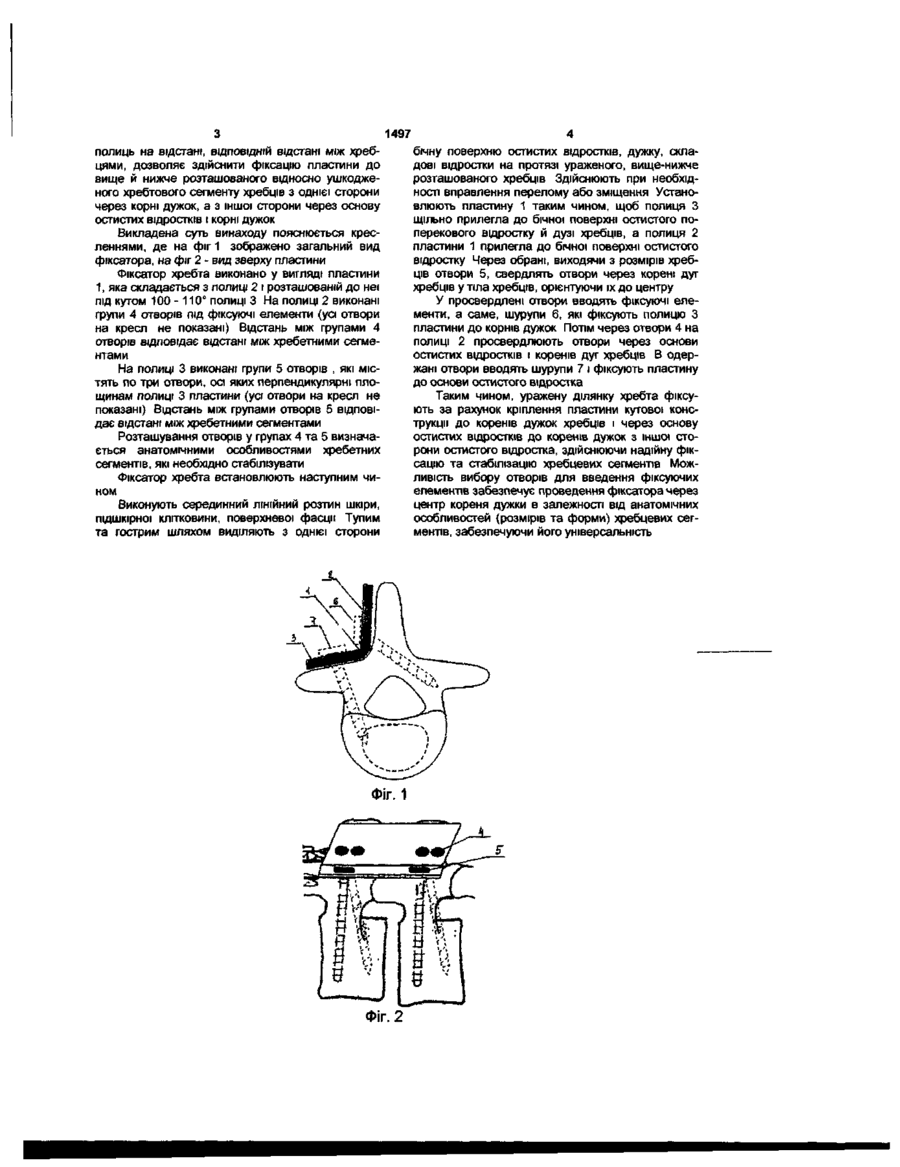

Фіксатор хребта, що містить пластину з отворами і фіксуючими елементами, який відрізняється тим, що пластина виконана у вигляді двох рівнобічних полиць, що розташовані під кутом 100110° між собою і мають по 2-3 групи отворів, виконаних під кутом до площини полиць і розташованих на відстані, яка відповідає відстані між хребцями Корисна модель відноситься до медицини, а саме до травматологи та ортопедії і призначена для фіксації та стабілізації хребта під час хірургічного лікування ушкоджень та захворювань Відомий фіксатор хребта [А с СССР № 1009443, МПКЗ А61В17/18, опубл 07 04 83 Бюл № 13], який містить пластини у вигляді нерівнобічних ріжків із отворами та зубцями, елементи кріплення, які встановлені в отворах і виконані у вигляді клинів з прорізями, в яких встановлені зубчасті фіксатори, які контактують з полками ріжків Недоліки відомого фіксатора є складність конструкції і необхідність скелетування хребта з обох сторін остистих відростків Крім цього даний фіксатор не забезпечує необхідної надійності стабілізації хребта, бо передбачає кріплення пластин до остистих відростків Відомим також є пристрій для фіксації хребта [А с СРСР № 1237195, МПК4 А61В17/60, опубл 15 06 86 Бюл № 22], яке виконано у вигляді двох пластин із повздовжніми пазами, елементами кріплення й кронштейнами, які мають горизонтальну та вертикальну полки Вертикальні полки фіксують до пластин та між собою гвинтами, а горизонтальні полки за допомогою компресійних гвинтів із штирями прикріплюють до корнів дужок Пристрій є достатньо складним та громіздким і потребує проведення скелетування хребта з обох сторін остистих відростків, що приводить до значної травматизації м'яких тканин Крім того, проведення компресійних гвинтів із зігнутими штирями призводить до значної травматизації кісткових структур хребта Найбільш близьким та обраним за прототип є фіксатор хребта [А с СССР №1560171, МПК5 А61В17/60, опубл 30 04 90, бюл № 16], виконаний у вигляді двох симетричних пластин, скріплених болтами та обладнаний відігнутими кронштейнами, в яких виконані кільцеві отвори, сполучені між собою Причинами, які перешкоджають досягненню необхідного технічного результату, є складність конструкції фіксатора, необхідність скелетування хребта з обох боків остистих відростків, яка призводить до значної травматизації м'язової тканини В основу корисної моделі поставлено задачу удосконалення фіксатора хребта шляхом зміни конструкції пластини та характеру ґі кріплення до елементів хребта, що дозволяє спростити його конструкцію і знизити травматизацію тканин, прилеглих до хребта Поставлена задача вирішується тим, що у фіксаторі хребта, який містить пластину з отворами й елементами фіксації, згідно корисної моделі, пластина виконана у вигляді двох рівнобічних полиць, які розташовані під кутом 100 - 110° між собою і мають по 2 - 3 групи отворів, виконаних під кутом до площини полиць і розташованих на відстані яка відповідає відстані між хребцями Виконання пластин у вигляді двох рівнобічних полиць, розташованих під кутом між собою, дозволяє спростити конструкцію фіксатора, збільшити його жорсткість, забезпечивши при цьому підвищення стабільності фіксації Вибір кута між полицями 100 - 110° відповідає його розміру між поперековими та остистими відростками хребта і сприяє щільному контакту полиць пластини з їх поверхнею Виконання на кожній полиці по 2 - З групи отворів, розташованих під кутом до поверхні 1 1497 полиць на відстані, ВІДПОВІДНІЙ відстані між хребцями, дозволяє здійснити фіксацію пластини до вище й нижче розташованого відносно ушкодженого хребтового сегменту хребців з однієї сторони через корні дужок, а з іншої сторони через основу остистих відростків і корні дужок Викладена суть винаходу пояснюється кресленнями, де на фіг 1 зображено загальний вид фіксатора, на фіг 2 - вид зверху пластини Фіксатор хребта виконано у вигляді пластини 1, яка складається з полиці 2 і розташованій до неї під кутом 100 - 110° полиці 3 На полиці 2 виконані групи 4 отворів під фіксуючі елементи (усі отвори на кресл не показані) Відстань між групами 4 отворів відповідає відстані між хребетними сегментами На полиці 3 виконані групи 5 отворів , які містять по три отвори, осі яких перпендикулярні площинам полиці 3 пластини (усі отвори на кресл не показані) Відстань між групами отворів 5 відповідає відстані між хребетними сегментами Розташування отворів у групах 4 та 5 визначається анатомічними особливостями хребетних сегментів, які необхідно стабілізувати Фіксатор хребта встановлюють наступним чином Виконують серединний ЛІНІЙНИЙ розтин шкіри, підшкірної клітковини, поверхневої фасції Тупим та гострим шляхом виділяють з однієї сторони бічну поверхню остистих відростків, дужку, складові відростки на протязі ураженого, вище-нижче розташованого хребців Здійснюють при необхідності вправлення перелому або зміщення Установлюють пластину 1 таким чином, щоб полиця З щільно прилегла до бічної поверхні остистого поперекового відростку й дузі хребців, а полиця 2 пластини 1 прилегла до бічної поверхні остистого відростку Через обрані, виходячи з розмірів хребців отвори 5, свердлять отвори через корені дуг хребців у тіла хребців, орієнтуючи їх до центру У просвердлені отвори вводять фіксуючі елементи, а саме, шурупи 6, які фіксують полицю З пластини до корнів дужок Потім через отвори 4 на полиці 2 просвердлюють отвори через основи остистих відростків і коренів дуг хребців В одержані отвори вводять шурупи 7 і фіксують пластину до основи остистого відростка Таким чином, уражену ділянку хребта фіксують за рахунок кріплення пластини кутової конструкції до коренів дужок хребців і через основу остистих відростків до коренів дужок з іншої сторони остистого відростка, здійснюючи надійну фіксацію та стабілізацію хребцевих сегментів Можливість вибору отворів для введення фіксуючих елементів забезпечує проведення фіксатора через центр кореня дужки в залежності від анатомічних особливостей (розмірів та форми) хребцевих сегментів, забезпечуючи його універсальність ФІГ. 1 Фіг. 2 1497 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлових, 15, м. Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)216-32-71
