Силовий тренажер

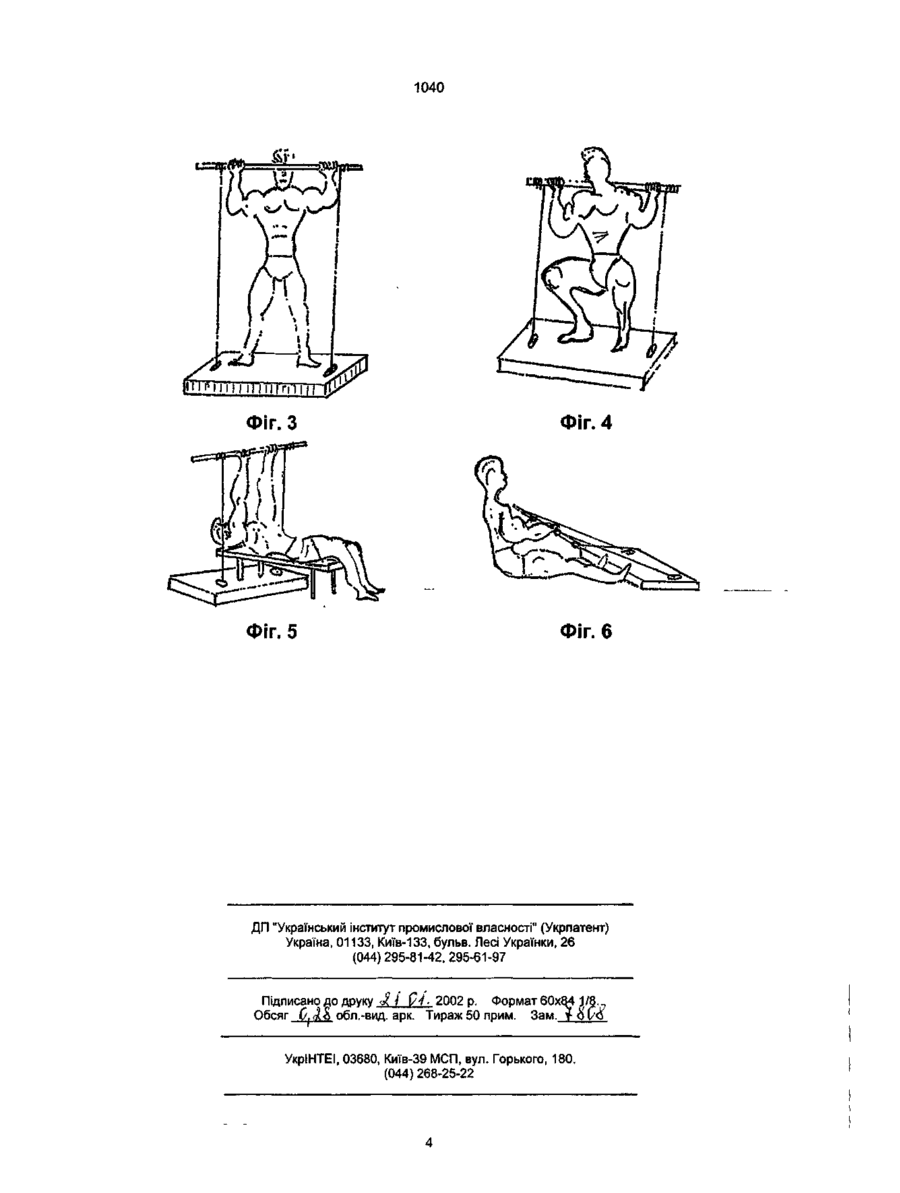

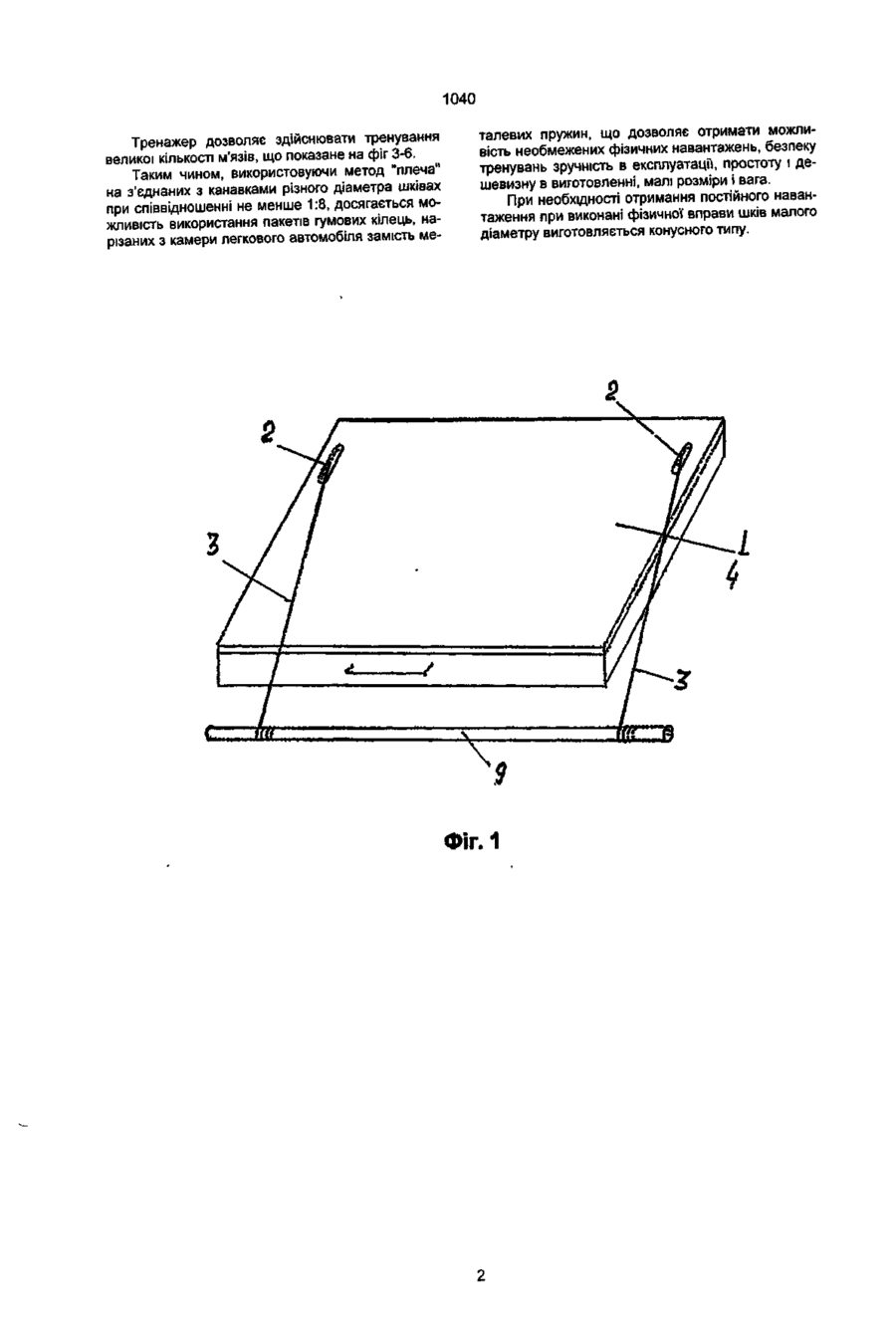

Силовий тренажер, який містить імітатор грифа, робочі троси з відводами, корпус, який відрізняється тим, що корпус має два незалежні меха нічні пристрої, кожен з яких складається з двоступеневого редуктора, виготовленого з шківів різних діаметрів при співвідношенні 1:8 з можливістю обертання як у прямому, так і у зворотному напрямках, та закріпленого одним кінцем робочого троса, попередньо накрученого на 4-5 витків через направляючий ролик і отвір у помості в ободі більшого діаметра, а другим кінцем закріпленого на імітаторі грифа штанги. Корисна модель відноситься до спортивного інвентарю, зокрема, до тренувальних пристроїв для розвитку швидкісно-силових якостей тренуючих. Відомий силовий тренажер, який містить вертикальну розбірну раму. На рамі підвішені напрямні для каретки з пакетом еспандерних пружин, з можливістю переміщення по рамі через систему пружин і кронштейнів. Пружини розміщені на кінцях напрямних кронштейнів, змонтовані в верхній частині рами і на основі. В нижній, верхній частині рами і на каретці всгановлені ролики. Ролики обхоплені тросом з петлями на кінцях [1]. Недоліком цього тренажера є великі розміри, складність виготовлення, обмеженість виконуючих вправ, складність розміщення. Завданням корисної моделі є створення компактного, універсального переносного тренажера з малими розмірами, вагою, забезпечення повної безпеки тренувань з одержанням будь-яких навантажень для великої групи м'язів, що дозволяє його використовувати в умовах обмеженого простору і будь-якими віковими групами тренуючих. Вирішення цього завдання забезпечується використанням принципу "плеча" на подвійних шківах з канавками різного діаметру при співвідношенні не менше 1:8, що забезпечує розтяжку пакета гумових кілець з камери легкового автомобіля на 6-8 см при виконанні однієї вправи. Відмінністю цієї конструкції є те, що попередньо робочий трос кріпиться і намотується на 4-5 витків в канавці шківа більшого діаметру, а тренуючий трос кріпиться в канавці шківа меншого діаметру і з'єднується з пакетом гумових кілець, які закріплені в корпусі. Довжина капронового робочого троса і корекція зусиль при виконанні фізичних вправ викону ється способом спіральної накрутки його кінців на імітаторі грифа штанги і фіксується кистями рук тренуючих. Якщо це навантаження перевищує фізичні можливості спортсмена, то достатньо розслаблення кисті рук, за допомогою яких фіксується імітатор грифа штанги, щоб він розкрутився і навантаження зменшилось до необхідного. Таким чином, виключається травматизм і з'являється можливість тренуватись без підстраховки. Простота конструкції, легкість виготовлення використання гумових кілець з камери легкового автомобіля, малі розміри і вага забезпечують йому високу надійність в експлуатації. На фіг. 1 тренажер, загальний вигляд. На фіг. 2 конструкція тренажера. На фіг. 3-6 різні види фізичних вправ. Тренажер містить поміст 1 з відводами 2 для виходу робочого троса 3, корпус 4, в якому розташовані шківи 5, спрямовуючі ролики 6, тягнучий трос 7, пакет гумових кілець 8, імітатор грифа штанги 9. Тренажер підготовлений до тренування. Тренажер працює таким чином. Робочий трос 3 попередньо намотується в канавку шківа 5 більшого діаметра на 5-6 витків, через ролик 6 виводиться з корпусу 4 через отвори помосту 1 і закріплюється на імітаторі грифа штанги 9. До тягнучого тросу 7 приєднується пакет гумових кілець 8 необхідної кількості в залежності від фізичної підготовки спортсмена і мети тренування. Тренуючий стає на поміст і в залежності від виконуваної вправи і необхідного зусилля накручує робочий трос на грифі імітатора штанги і фіксує його кистями рук. О о 1040 Тренажер дозволяє здійснювати тренування великої кількості м'язів, що показане на фіг 3-6. Таким чином, використовуючи метод "плеча" на з'єднаних з канавками різного діаметра шківах при співвідношенні не менше 1:8, досягається можливість використання пакетів гумових кілець, нарізаних з камери легкового автомобіля замість ме талевих пружин, що дозволяє отримати можливість необмежених фізичних навантажень, безпеку тренувань зручність в експлуатації, простоту і дешевизну в виготовленні, малі розміри і вага. При необхідності отримання постійного навантаження при виконані фізичної вправи шків малого діаметру виготовляється конусного типу. ФІГ. 1 own 1040 Фіг. З Фіг. 4 Фіг. 5 Фіг. 6 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку «? / (/У. 2002 р. Формат 60x84 Щ.^ Обсяг 0.
