Пристрій для електрознеболювання зубів

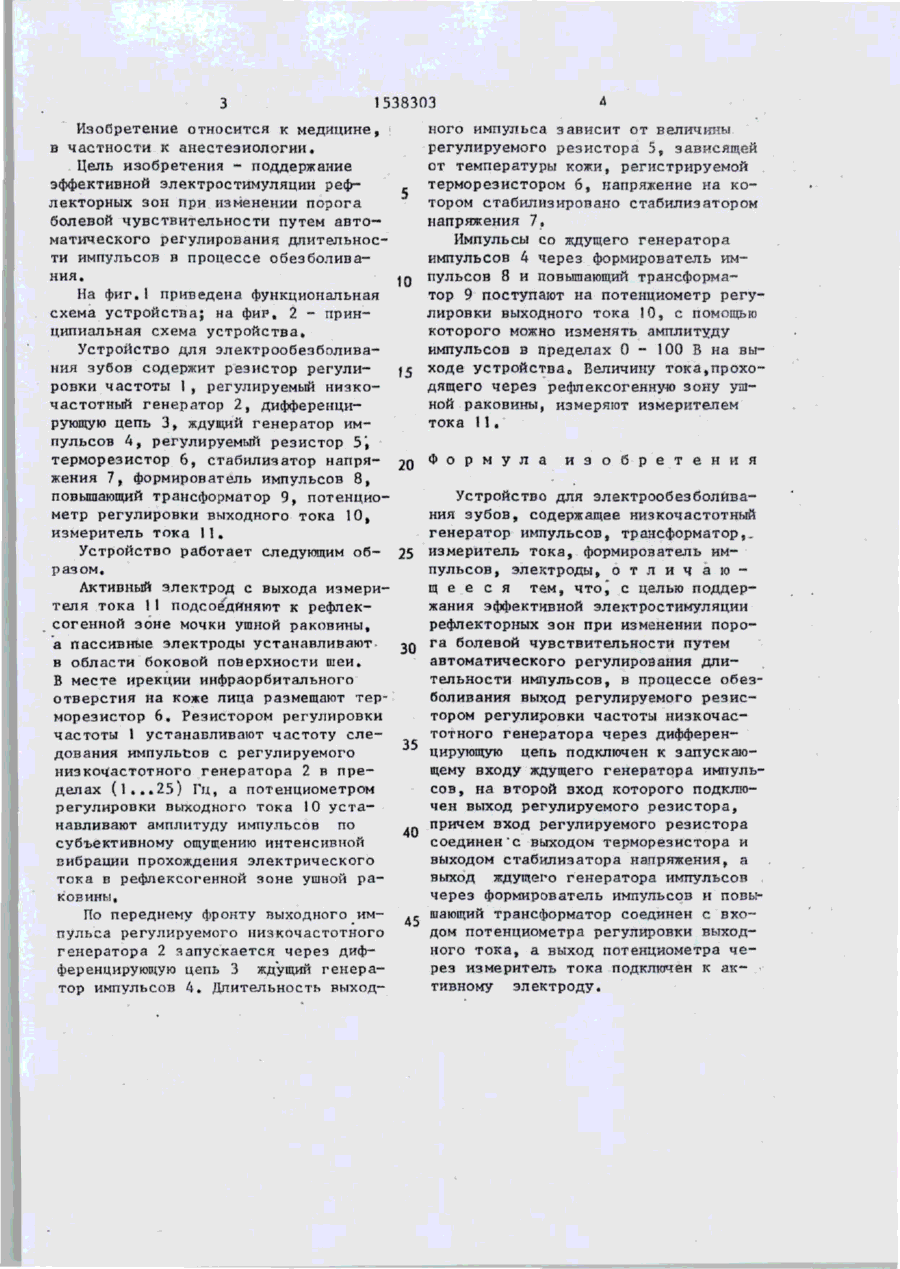

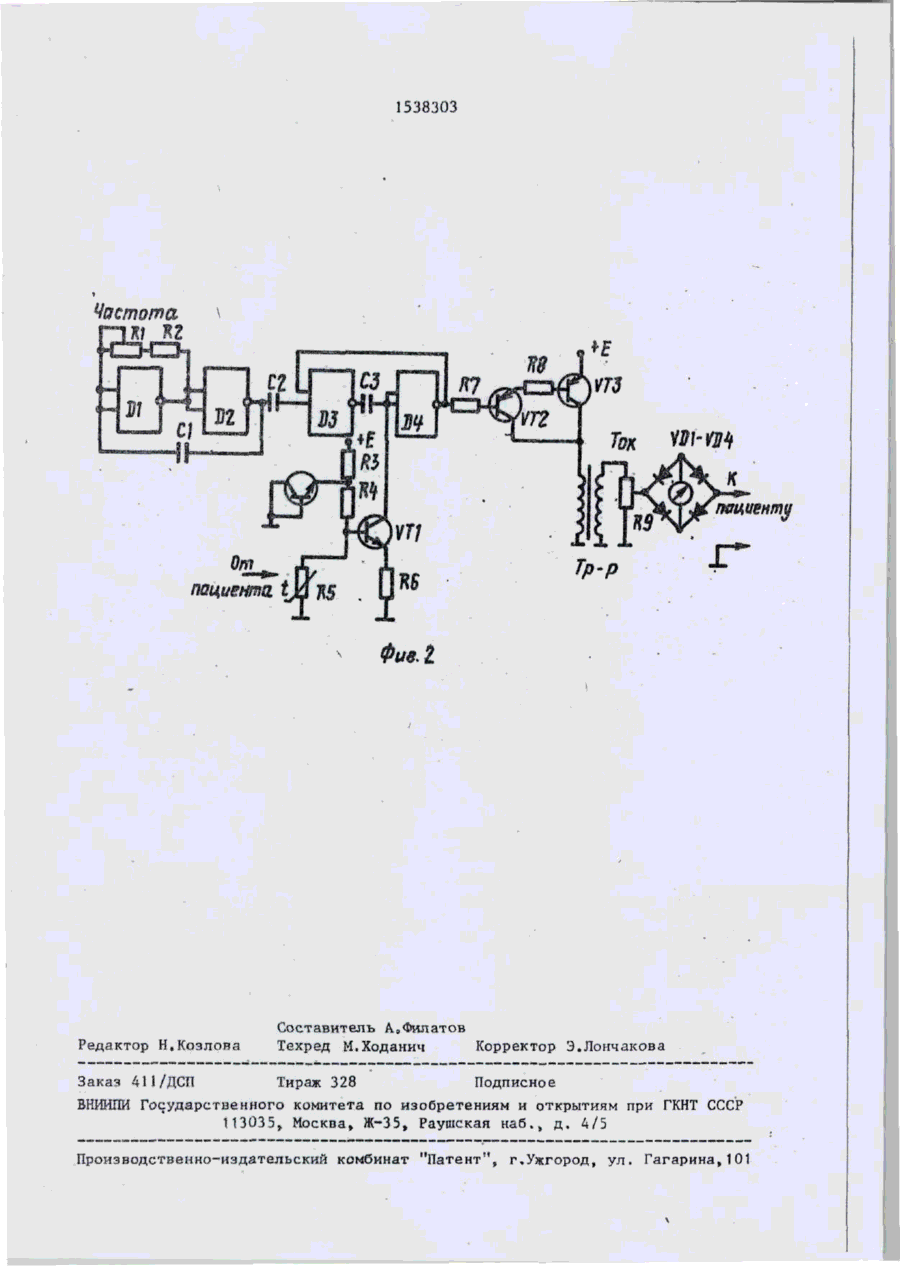

Изобретение относится к медицинской технике. Цель изобретения поддержание эффективной электрости муляции рефлекторных зон при изменении порога болевой чувствительности» Устройство содержит резистор регулировки частоты 1» регулируемый низкочасто'тный генератор 2, дифференцирующую цепь 3, ждущий генератор; импульсов 4, регулируемый резистор 5,терморезистор, стабилизатор напряжения 7, формирователь импульсов 8, повышающий трансформатор 9, потенциометр регулировки выходного тока 10, измеритель тока 11, Потенциометром регулировки выходного тока 10 устанавливают амплитуду импульсов по субъективному ощущению интенсивной вибрации прохождения электрического тока в рефлексогенной зоне ушной раковины. 2 ил. От пациента К пациенту № 11 Частота 3-90 1538303 Изобретение относится к медицине, в частности к анестезиологии. Цель изобретения - поддержание эффективной электростимуляции рефлекторных зон при изменении порога болевой чувствительности путем автоматического регулирования длительности импульсов в процессе обезболивания. На фиг.1 приведена функциональная схема устройства; на фиг, 2 - принципиальная схема устройства. Устройство для электрообезболивания зубов содержит резистор регулировки частоты 1, регулируемый низкочастотный генератор 2, дифференцирующую цепь 3, ждущий генератор импульсов 4, регулируемый резистор 5І терморезистор 6, стабилизатор напряжения 7, формирователь импульсов 8, повышающий трансформатор 9, потенциометр регулировки выходного тока 10, измеритель тока 11. Устройство работает следующим образом. Активный электрод с выхода измерителя тока 11 подсоединяют к рефлексогенной зоне мочки ушной раковины, а пассивные электроды устанавливают в области боковой поверхности шеи, В месте ирекции инфраорбитального отверстия на коже лица размещают терморезистор 6, Резистором регулировки частоты I устанавливают частоту следования импульсов с регулируемого низкочастотного генератора 2 в пределах (і,,,25) Гц, а потенциометром регулировки выходного тока 10 устанавливают амплитуду импульсов по субъективному ощущению интенсивной вибрации прохождения электрического тока в рефлексогенной зоне ушной раковины. По переднему фронту выходного импульса регулируемого низкочастотного генератора 2 запускается через дифференцирующую цепь 3 ждущий генератор импульсов 4* Длительность выход ного импульса зависит от величины регулируемого резистора 5, зависящей от температуры кожи, регистрируемой терморезистором 6, напряжение на котором стабилизировано стабилизатором напряжения 7, Импульсы со ждущего генератора импульсов 4 через формирователь им• 0 пульсов 8 и повышающий трансформаJ тор 9 поступают на потенциометр регулировки выходного тока 10, с помощью которого можно изменять амплитуду импульсов в пределах 0 - 100 В на выj j ходе устройства,, Величину тока»прохо д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101 г
